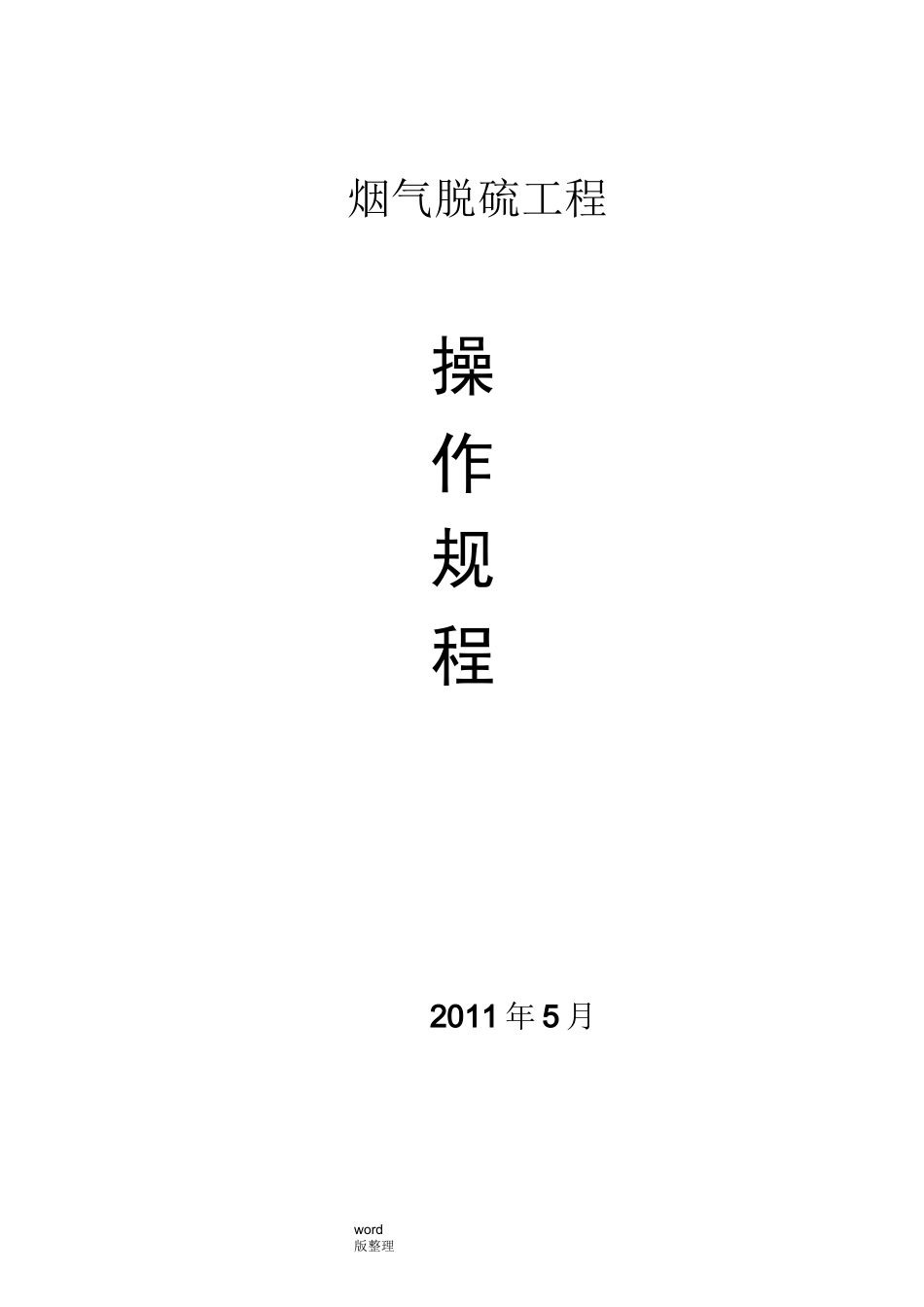

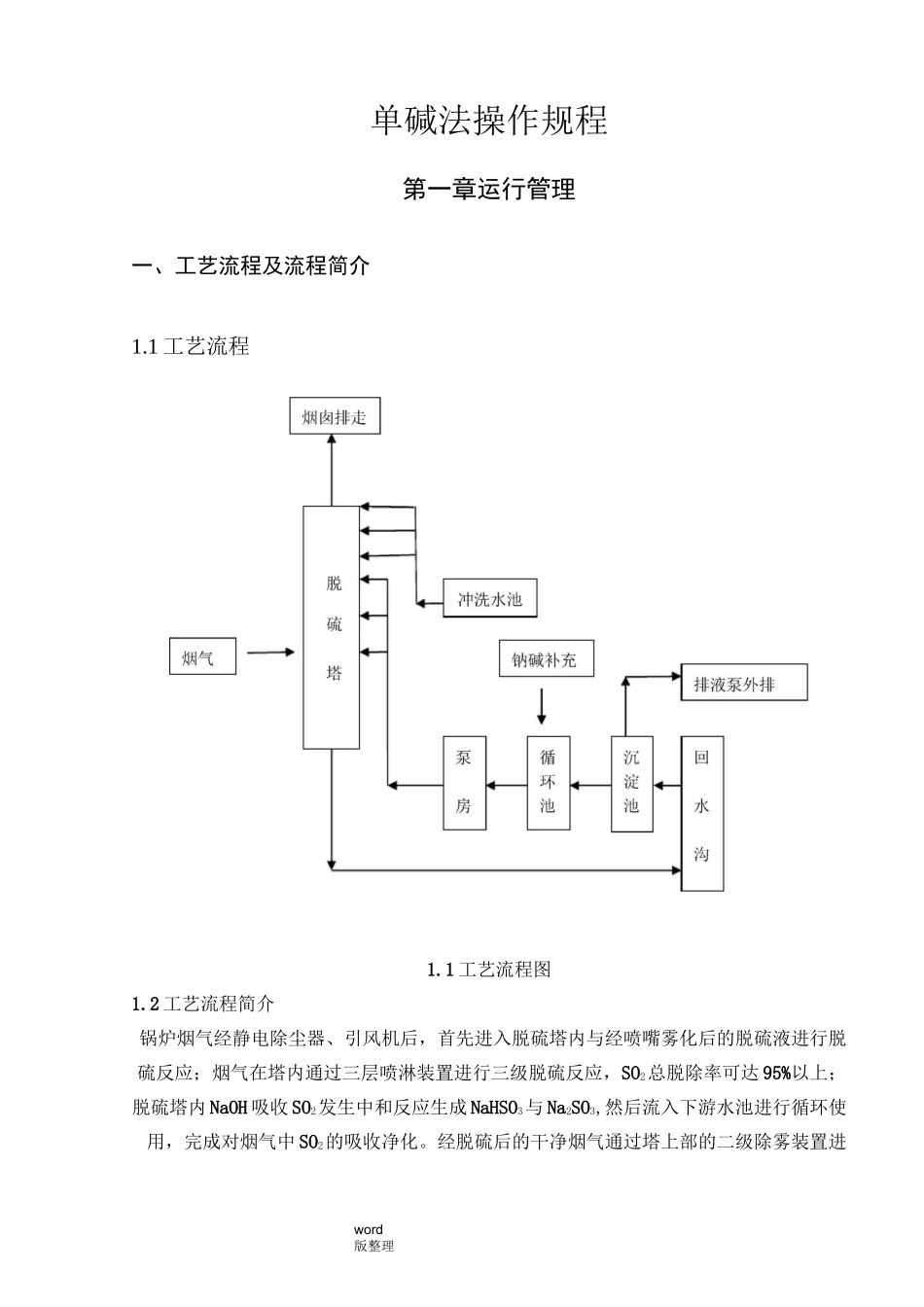

word版整理烟气脱硫工程操作规程2011年5月word版整理目录单碱法操作规程第一章运行管理3一、工艺流程及流程简介3二、人员配备4三、各主要处理单元运行控制参数4第二章操作规程4一、循环泵房及泵房内循环水泵、冲洗水泵、排液泵4二、循环水池6三、工艺水池7四、脱硫塔7五、钠碱罐7六、除雾器8七、烟道及烟道挡板门8第三章安全注意事项及要求8word版整理单碱法操作规程第一章运行管理一、工艺流程及流程简介1.1工艺流程1.1工艺流程图1.2工艺流程简介锅炉烟气经静电除尘器、引风机后，首先进入脱硫塔内与经喷嘴雾化后的脱硫液进行脱硫反应；烟气在塔内通过三层喷淋装置进行三级脱硫反应，SO2总脱除率可达95%以上；脱硫塔内NaOH吸收SO2发生中和反应生成NaHSO3与Na2SO3,然后流入下游水池进行循环使用，完成对烟气中SO2的吸收净化。经脱硫后的干净烟气通过塔上部的二级除雾装置进word版整理行脱水，除去烟气中夹带的水，经过脱硫除雾后的烟气进入烟囱排放。随着脱硫反应的进行，循环池内pH值不断下降，当循环池内pH值降低到10以下时，要及时向循环池补充钠碱以防pH值过低影响脱硫效果。二、人员配备1、脱硫控制室配室操作人员3人，负责脱硫工程的日常工作。2、脱硫工程配机修人员1人，负责站区日常的设备维修工作。三、各主要处理单元运行控制参数1、循环池中有关参数的控制循环池中pH应控制在10以上，低于10时脱硫效果不理想。2、脱硫塔内有关参数的控制脱硫塔出口pH应控制在7.0以上。第二章操作规程一、循环泵房及泵房内循环水泵、冲洗水泵、排液泵1、循环泵作用向脱硫塔供脱硫液。1.1、开泵前准备（1）检查循环池内水位，确保循环池内水位不低于池深的2/3。（2）检查管路系统是否有跑、冒、滴、漏现象存在，如有要及时处理。（3）检查水泵及系统零部件是否齐全完好。如：所有紧固件是否紧固；连轴器间隙是否合适；水泵注油孔是否已按规定注油；仪表、阀门是否完好等。（4）进行手动盘车旋转两周看是否正常，应不卡不重，无异常声音。否则应查明原因进行处理。（5）检查循环泵有无冷却水，是否打开。（6）检查机械部分时，不得将水泵电路开关合闸使电机处于带电状态，且在配电柜上挂有“有人操作，不许合闸”标牌。1.2.操作顺序word版整理（1）开启循环泵打开泵进口管路的碟阀，开启循环泵。当压力表显示压力达到额定压力0.3-0.4MPa后即为所需工况。（2）关闭循环泵循环泵停止工作后，慢慢关闭进水管路上的碟阀1.3．泵在运行中，应注意以下事项：（1）开启水泵后，如压力表指针不动或剧烈摆动，有可能是泵内积有空气停泵后排净泵内空气再启动。（2）检查各个仪表工作是否正常、稳定，特别注意电流表是否超过电动机额定电流，电流过大、过小应立即停机检查。（3）注意轴承温度，轴承最大温度不得大于95度。（4）按动停泵按钮后，严禁马上再按启泵按钮，否则会发生水击造成设备管路损坏等重大事故。因此，特别规定，停泵10分钟后才允许按启动按钮，待无异常情况后方允许离开开关柜。（5）泵电动机在不允许连续起动，启动间隔时间至少为10分钟。2冲洗水泵的作用向脱硫塔除雾器提供冲洗水，冲洗除雾器，防止除雾器积灰致使除雾器压降过大。2.1、开泵前准备（1）检查循环池内水位，确保循环池内水位不低于池深的2/3。（2）将虹吸罐内加满引水，加满水后关闭虹吸罐上的阀门（3）检查管路系统是否有跑、冒、滴、漏现象存在，如有要及时处理。（4）检查水泵及系统零部件是否齐全完好。如：所有紧固件是否紧固；连轴器间隙是否合适；水泵注油孔是否已按规定注油；仪表、阀门是否完好等。（5）进行手动盘车旋转两周看是否正常，应不卡不重，无异常声音。否则应查明原因进行处理。（6）检查循环泵有无冷却水，是否打开。（7）检查机械部分时，不得将水泵电路开关合闸使电机处于带电状态，且在配电柜上挂有“有人操作，不许合闸”标牌。2.2.操作顺序（1）开启冲洗泵确认冷却水已打开，然后可在现场或在线操作开启冲洗泵。当压力表显示压力达到额定压力0.45-0.5MPa后即为所需工况。（2）关闭冲洗泵word版整理在现场或在线操作可停止冲洗泵。2.3．泵在运行中，应注意以下事项：（1）检查各个仪表工作...
