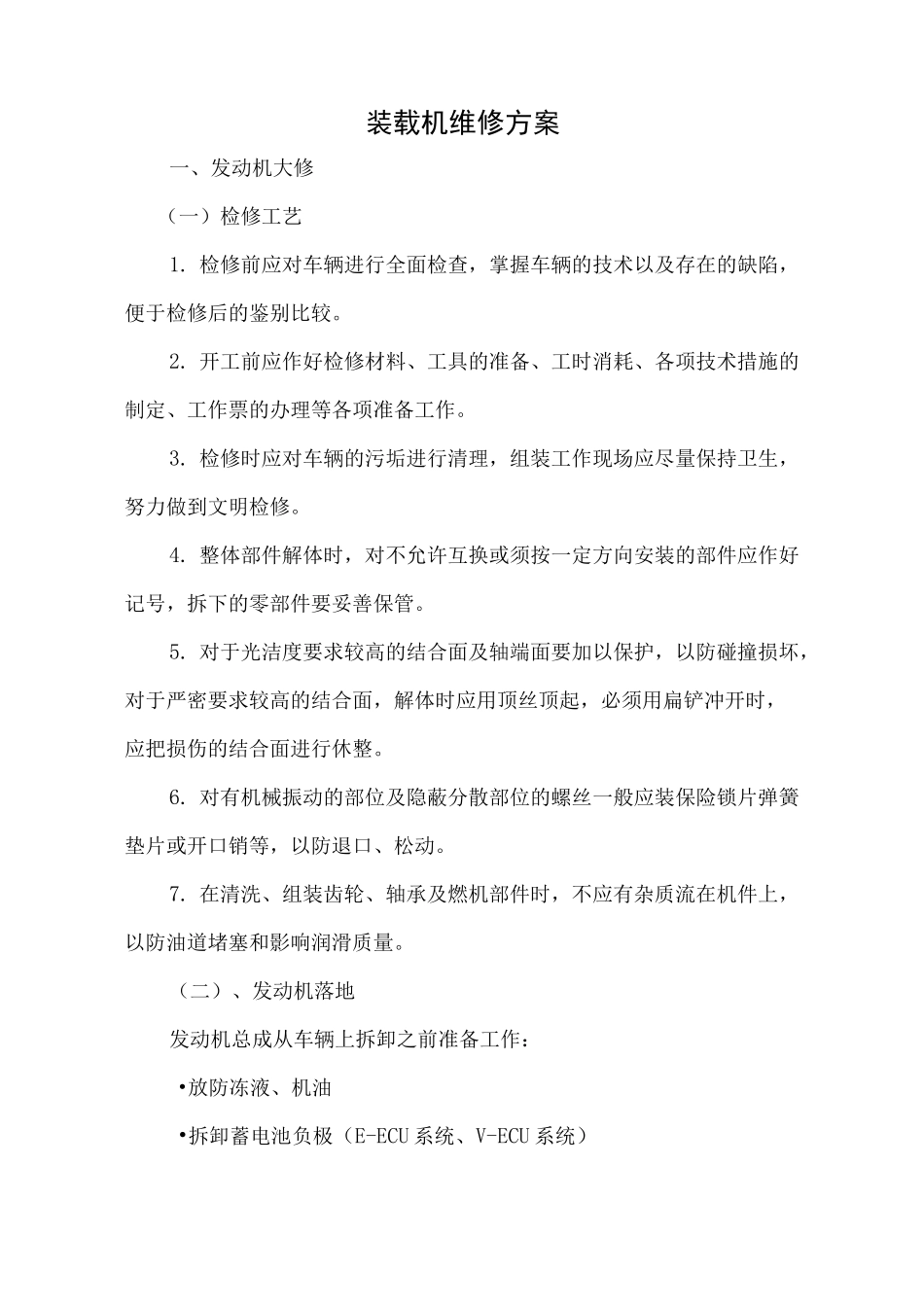

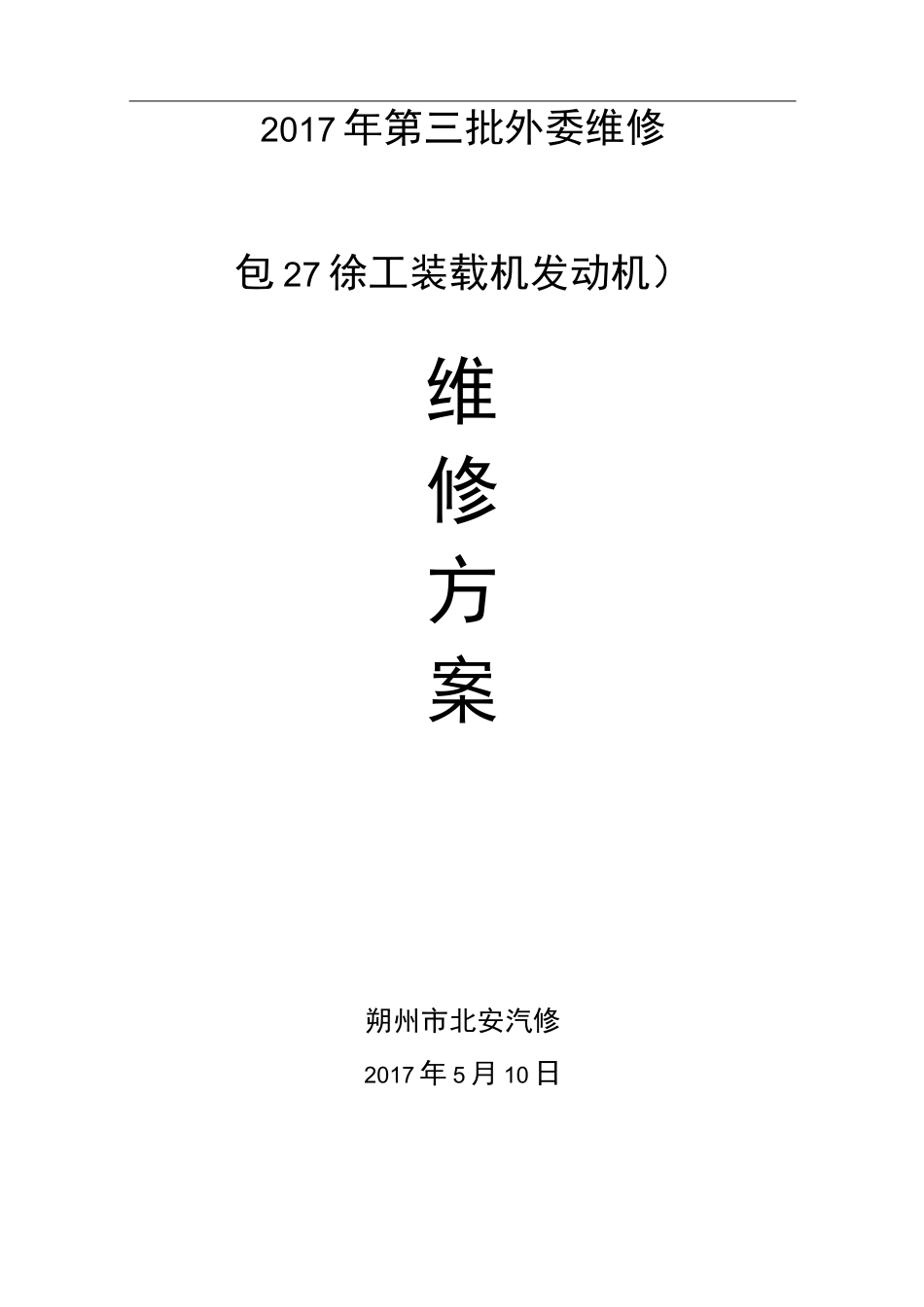

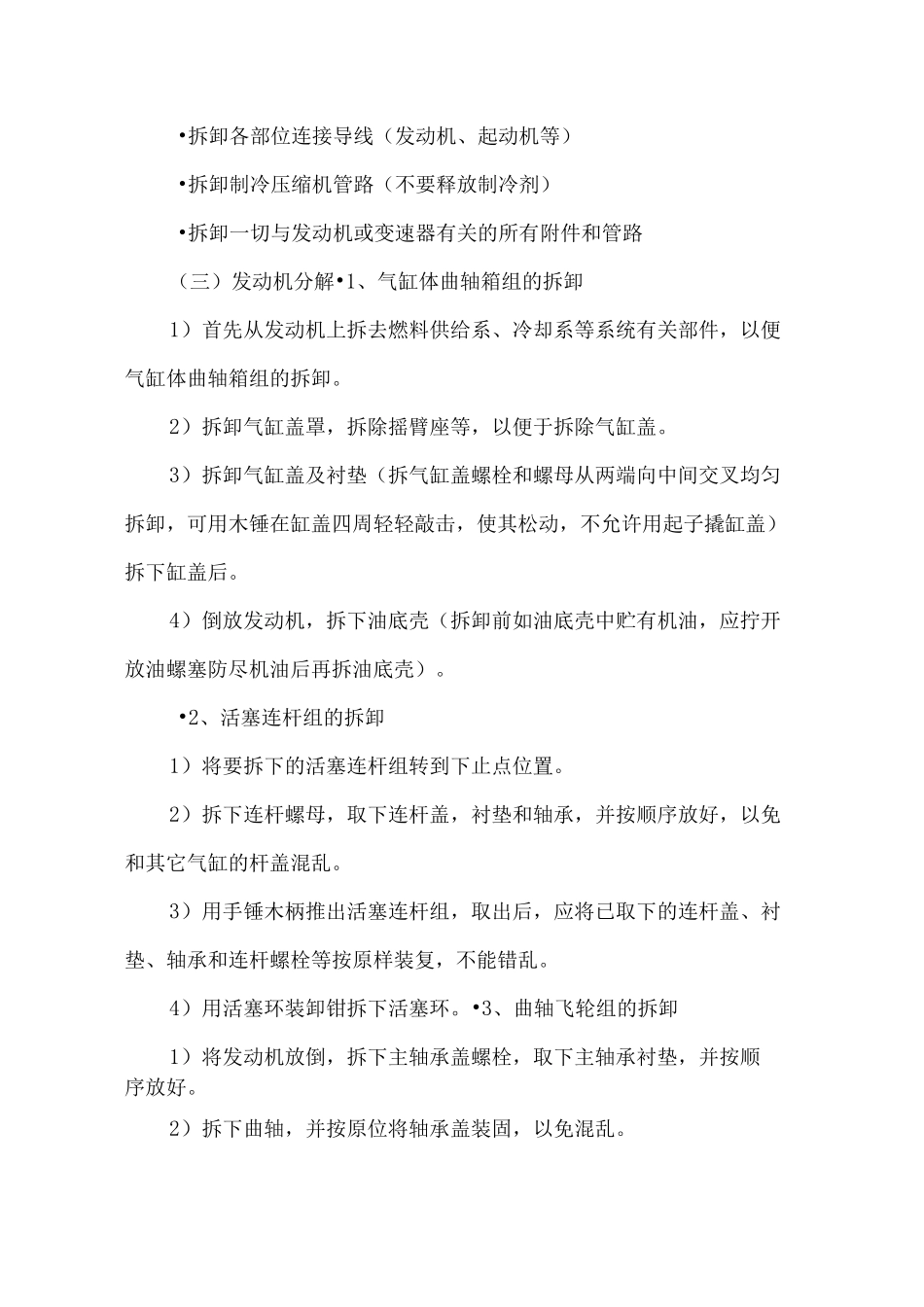

2017年第三批外委维修包27徐工装载机发动机）维修方案朔州市北安汽修2017年5月10日装载机维修方案一、发动机大修（一）检修工艺1.检修前应对车辆进行全面检查，掌握车辆的技术以及存在的缺陷，便于检修后的鉴别比较。2.开工前应作好检修材料、工具的准备、工时消耗、各项技术措施的制定、工作票的办理等各项准备工作。3.检修时应对车辆的污垢进行清理，组装工作现场应尽量保持卫生，努力做到文明检修。4.整体部件解体时，对不允许互换或须按一定方向安装的部件应作好记号，拆下的零部件要妥善保管。5.对于光洁度要求较高的结合面及轴端面要加以保护，以防碰撞损坏，对于严密要求较高的结合面，解体时应用顶丝顶起，必须用扁铲冲开时，应把损伤的结合面进行休整。6.对有机械振动的部位及隐蔽分散部位的螺丝一般应装保险锁片弹簧垫片或开口销等，以防退口、松动。7.在清洗、组装齿轮、轴承及燃机部件时，不应有杂质流在机件上，以防油道堵塞和影响润滑质量。（二）、发动机落地发动机总成从车辆上拆卸之前准备工作：•放防冻液、机油•拆卸蓄电池负极（E-ECU系统、V-ECU系统）•拆卸各部位连接导线（发动机、起动机等）•拆卸制冷压缩机管路（不要释放制冷剂）•拆卸一切与发动机或变速器有关的所有附件和管路（三）发动机分解•1、气缸体曲轴箱组的拆卸1）首先从发动机上拆去燃料供给系、冷却系等系统有关部件，以便气缸体曲轴箱组的拆卸。2）拆卸气缸盖罩，拆除摇臂座等，以便于拆除气缸盖。3）拆卸气缸盖及衬垫（拆气缸盖螺栓和螺母从两端向中间交叉均匀拆卸，可用木锤在缸盖四周轻轻敲击，使其松动，不允许用起子撬缸盖）拆下缸盖后。4）倒放发动机，拆下油底壳（拆卸前如油底壳中贮有机油，应拧开放油螺塞防尽机油后再拆油底壳）。•2、活塞连杆组的拆卸1）将要拆下的活塞连杆组转到下止点位置。2）拆下连杆螺母，取下连杆盖，衬垫和轴承，并按顺序放好，以免和其它气缸的杆盖混乱。3）用手锤木柄推出活塞连杆组，取出后，应将已取下的连杆盖、衬垫、轴承和连杆螺栓等按原样装复，不能错乱。4）用活塞环装卸钳拆下活塞环。•3、曲轴飞轮组的拆卸1）将发动机放倒，拆下主轴承盖螺栓，取下主轴承衬垫，并按顺序放好。2）拆下曲轴，并按原位将轴承盖装固，以免混乱。3）拆下飞轮固定螺栓，拆下飞轮。4）拆下曲轴正时齿轮等。（四）清洗，检查所有零件拆卸完毕，应清洗零件表面油污，消除磨屑，零件分类：可用零件、可修零件、可换零件。如有损坏严重及时修复或更换，如：1）发动机的大修包。2）活塞环的三隙。3）主轴承、连杆轴承的径向间隙。4）气门的磨损。5）气门室盖与缸体的垫片。6）气缸体与缸盖的磨损，变形。7）缸盖平面的平整度。8）进气歧管平面的平整度。9）排气平面的平整度。10）气门与导管的配合间隙。11）气门间隙：（五）装配・1、1）在曲轴主轴承座上安装并定位好轴承。将曲轴安装在主轴承，将不带油槽的主轴承装入主轴承盖，把各道主轴承改按原位装在多道主轴颈上，并按规定拧紧力矩，从依次拧紧主轴承螺栓，螺栓不得一次拧紧，分3次完成，拧紧顺序应按中到外交叉进行，拧紧后转动曲轴，以便安装活塞连杆组曲轴飞轮组的安装2）将飞轮安装于曲轴后端凸缘盘上，安装时注意原定位标记，然后紧固螺母，螺栓时应对角交叉进行，并按扭紧力矩拧紧。将曲轴前端正时齿轮、挡油片等装上3）安装凸轮轴等•2、活塞连杆组的安装1）用活塞环装卸钳依次装上活塞环和各道密封环，安装时注意扭曲环方向不可装后。2）将各道环端隙按一定角度钳开，用活塞环箍将活塞环箍紧，用木锤手柄轻敲活塞顶部，使其进入气缸，推至连杆大端与曲轴连杆轴颈连接，装上连杆盖，按规定扭矩拧紧连杆螺母螺栓。•3、气缸体曲轴箱组安装1）放倒发动机，装上油底壳衬垫及油底壳，拧紧油底壳螺栓时由中间向两端交叉进行。2）竖直发动机，安装气缸垫和气缸盖，缸盖螺栓由中间向两端交叉均匀分3次拧紧规定扭矩。3）安装气缸盖罩等。4）将所拆卸其他曲轴连杆机构部件安装到发动机上。5）检查有无未装部件，检查整理好工具。检查：1、1缸压缩上止点，可调气门：进气门1缸、2缸、4缸排气门1缸3缸5缸2、6缸压缩...
