水泥检验质量标准VIP免费

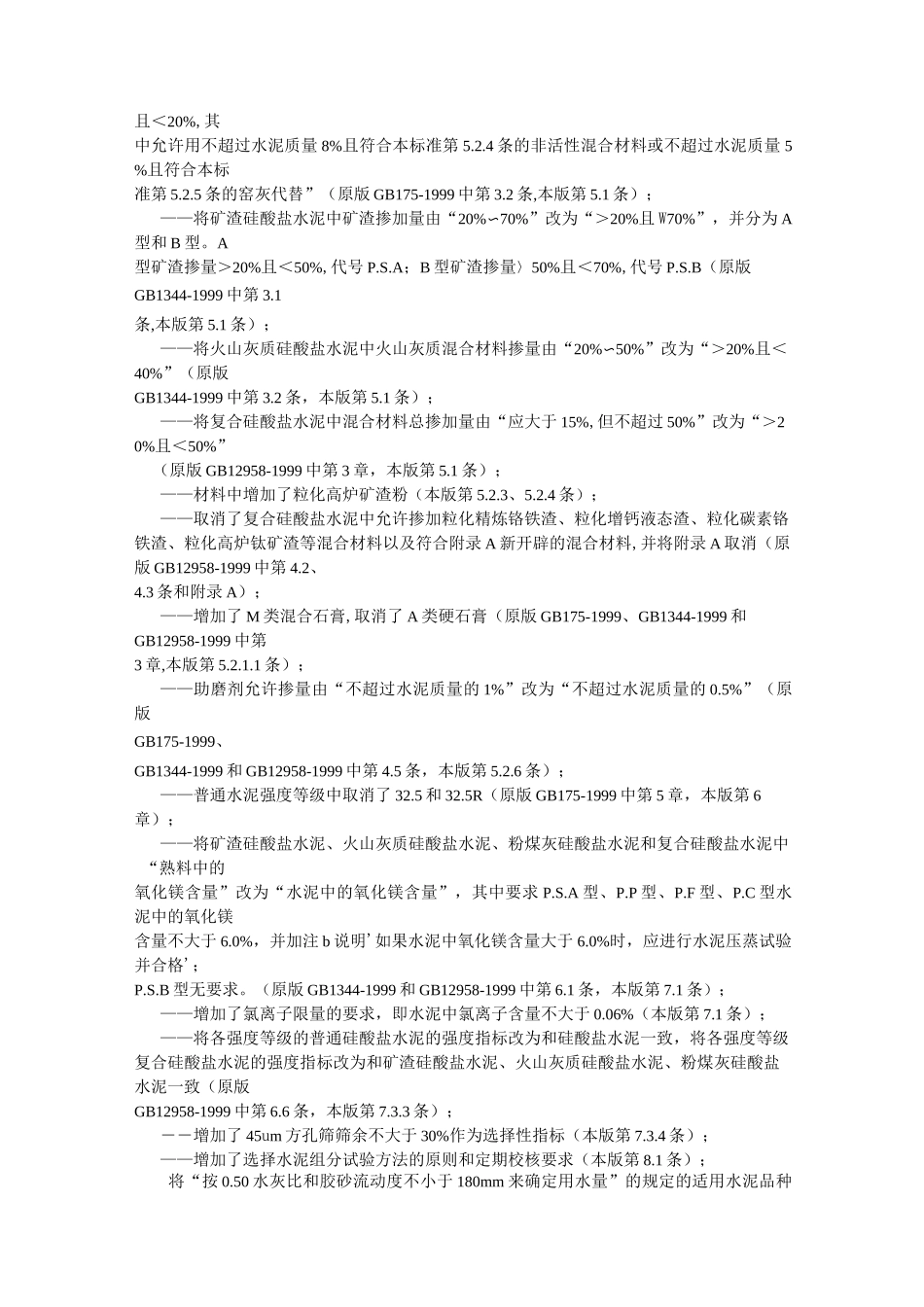

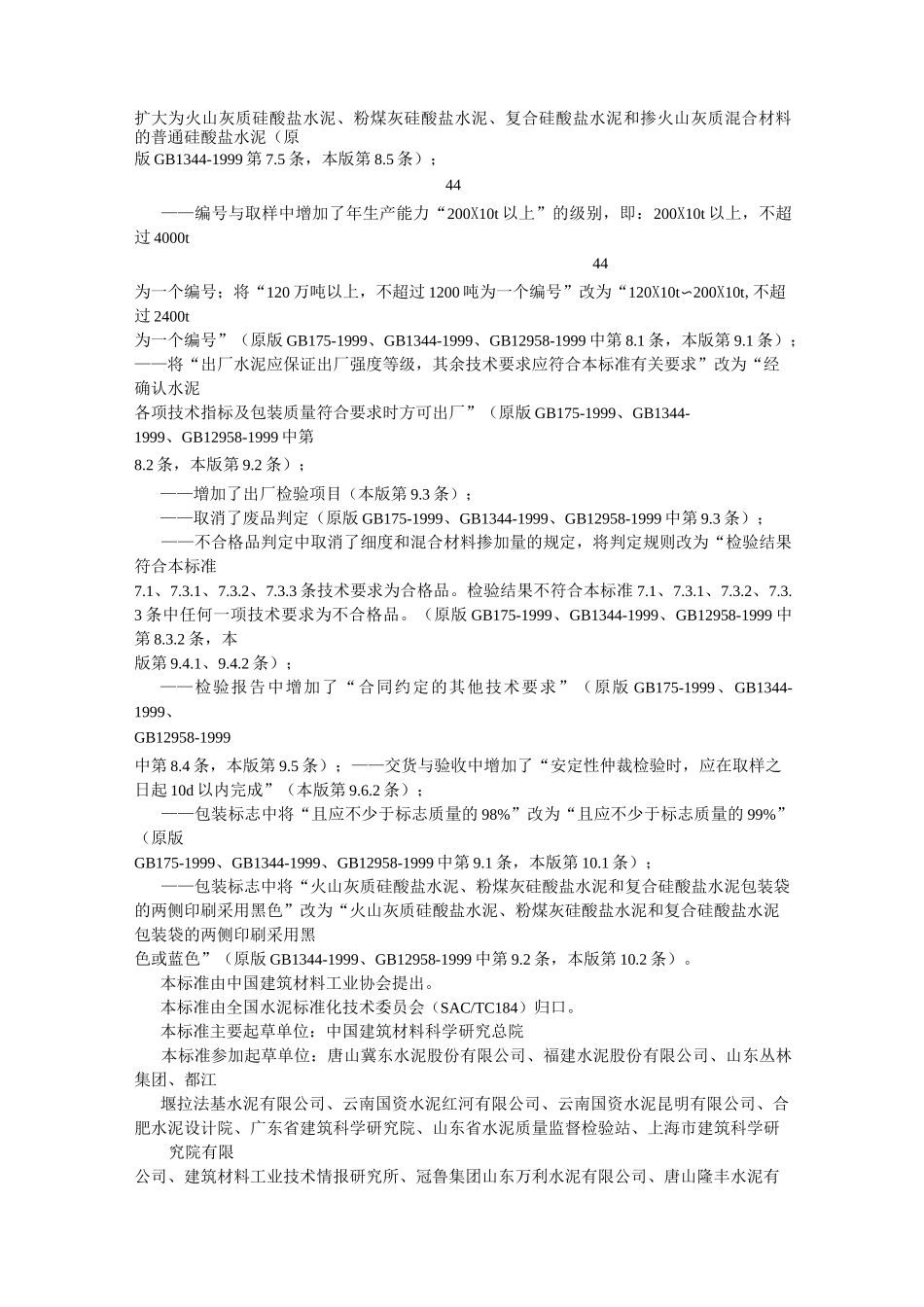

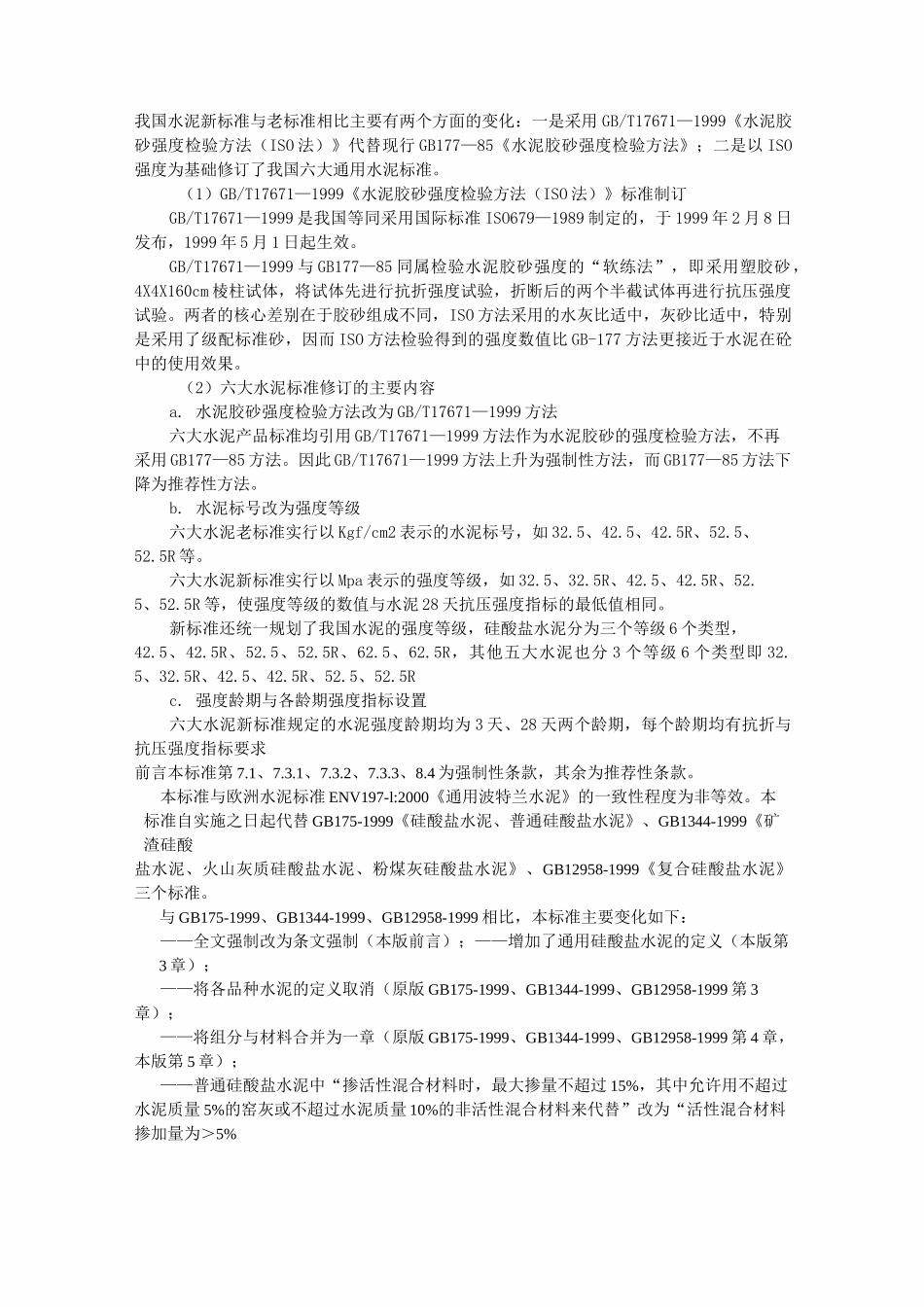

我国水泥新标准与老标准相比主要有两个方面的变化：一是采用GB/T17671—1999《水泥胶砂强度检验方法（ISO法）》代替现行GB177—85《水泥胶砂强度检验方法》；二是以ISO强度为基础修订了我国六大通用水泥标准。（1）GB/T17671—1999《水泥胶砂强度检验方法（ISO法）》标准制订GB/T17671—1999是我国等同采用国际标准ISO679—1989制定的，于1999年2月8日发布，1999年5月1日起生效。GB/T17671—1999与GB177—85同属检验水泥胶砂强度的“软练法”，即采用塑胶砂，4X4X160cm棱柱试体，将试体先进行抗折强度试验，折断后的两个半截试体再进行抗压强度试验。两者的核心差别在于胶砂组成不同，ISO方法采用的水灰比适中，灰砂比适中，特别是采用了级配标准砂，因而ISO方法检验得到的强度数值比GB-177方法更接近于水泥在砼中的使用效果。（2）六大水泥标准修订的主要内容a.水泥胶砂强度检验方法改为GB/T17671—1999方法六大水泥产品标准均引用GB/T17671—1999方法作为水泥胶砂的强度检验方法，不再采用GB177—85方法。因此GB/T17671—1999方法上升为强制性方法，而GB177—85方法下降为推荐性方法。b.水泥标号改为强度等级六大水泥老标准实行以Kgf/cm2表示的水泥标号，如32.5、42.5、42.5R、52.5、52.5R等。六大水泥新标准实行以Mpa表示的强度等级，如32.5、32.5R、42.5、42.5R、52.5、52.5R等，使强度等级的数值与水泥28天抗压强度指标的最低值相同。新标准还统一规划了我国水泥的强度等级，硅酸盐水泥分为三个等级6个类型，42.5、42.5R、52.5、52.5R、62.5、62.5R，其他五大水泥也分3个等级6个类型即32.5、32.5R、42.5、42.5R、52.5、52.5Rc.强度龄期与各龄期强度指标设置六大水泥新标准规定的水泥强度龄期均为3天、28天两个龄期，每个龄期均有抗折与抗压强度指标要求前言本标准第7.1、7.3.1、7.3.2、7.3.3、8.4为强制性条款，其余为推荐性条款。本标准与欧洲水泥标准ENV197-l:2000《通用波特兰水泥》的一致性程度为非等效。本标准自实施之日起代替GB175-1999《硅酸盐水泥、普通硅酸盐水泥》、GB1344-1999《矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥》、GB12958-1999《复合硅酸盐水泥》三个标准。与GB175-1999、GB1344-1999、GB12958-1999相比，本标准主要变化如下：——全文强制改为条文强制（本版前言）；——增加了通用硅酸盐水泥的定义（本版第3章）；——将各品种水泥的定义取消（原版GB175-1999、GB1344-1999、GB12958-1999第3章）；——将组分与材料合并为一章（原版GB175-1999、GB1344-1999、GB12958-1999第4章，本版第5章）；——普通硅酸盐水泥中“掺活性混合材料时，最大掺量不超过15%，其中允许用不超过水泥质量5%的窑灰或不超过水泥质量10%的非活性混合材料来代替”改为“活性混合材料掺加量为＞5%且＜20%,其中允许用不超过水泥质量8%且符合本标准第5.2.4条的非活性混合材料或不超过水泥质量5%且符合本标准第5.2.5条的窑灰代替”（原版GB175-1999中第3.2条,本版第5.1条）；——将矿渣硅酸盐水泥中矿渣掺加量由“20%〜70%”改为“＞20%且W70%”，并分为A型和B型。A型矿渣掺量＞20%且＜50%,代号P.S.A；B型矿渣掺量〉50%且＜70%,代号P.S.B（原版GB1344-1999中第3.1条,本版第5.1条）；——将火山灰质硅酸盐水泥中火山灰质混合材料掺量由“20%〜50%”改为“＞20%且＜40%”（原版GB1344-1999中第3.2条，本版第5.1条）；——将复合硅酸盐水泥中混合材料总掺加量由“应大于15%,但不超过50%”改为“＞20%且＜50%”（原版GB12958-1999中第3章，本版第5.1条）；——材料中增加了粒化高炉矿渣粉（本版第5.2.3、5.2.4条）；——取消了复合硅酸盐水泥中允许掺加粒化精炼铬铁渣、粒化增钙液态渣、粒化碳素铬铁渣、粒化高炉钛矿渣等混合材料以及符合附录A新开辟的混合材料,并将附录A取消（原版GB12958-1999中第4.2、4.3条和附录A）；——增加了M类混合石膏,取消了A类硬石膏（原版GB175-1999、GB1344-1999和GB12958-1999中第3章,本版第5.2.1.1条）；——助磨剂允许掺量由“不超过水泥质量的1%”改为“不超过水泥质量的0.5%”（原版GB175-1999、GB1344-1999和GB12958-1999中第4.5条...
