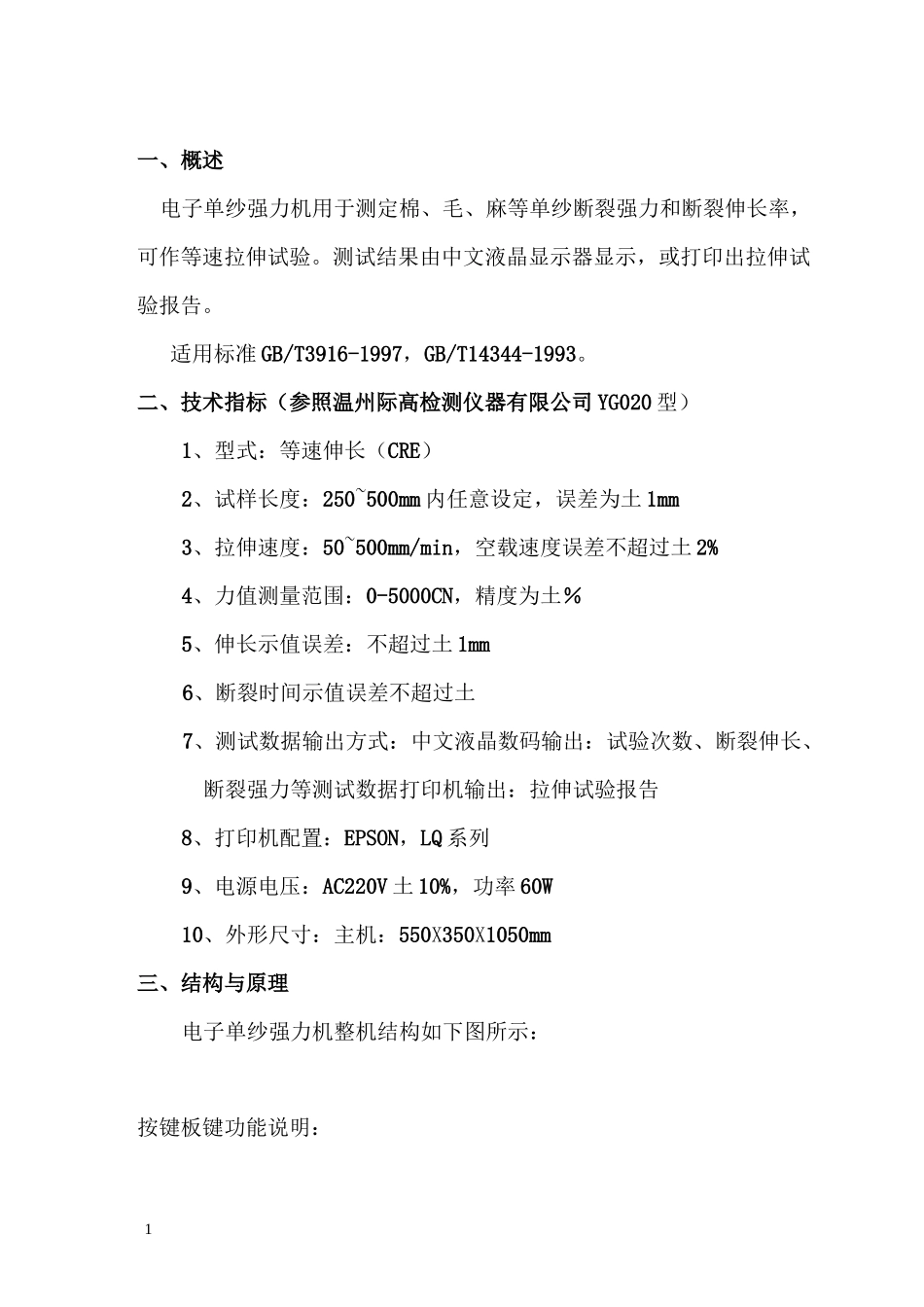

单纱强力机操作说明书_第1页
1/11

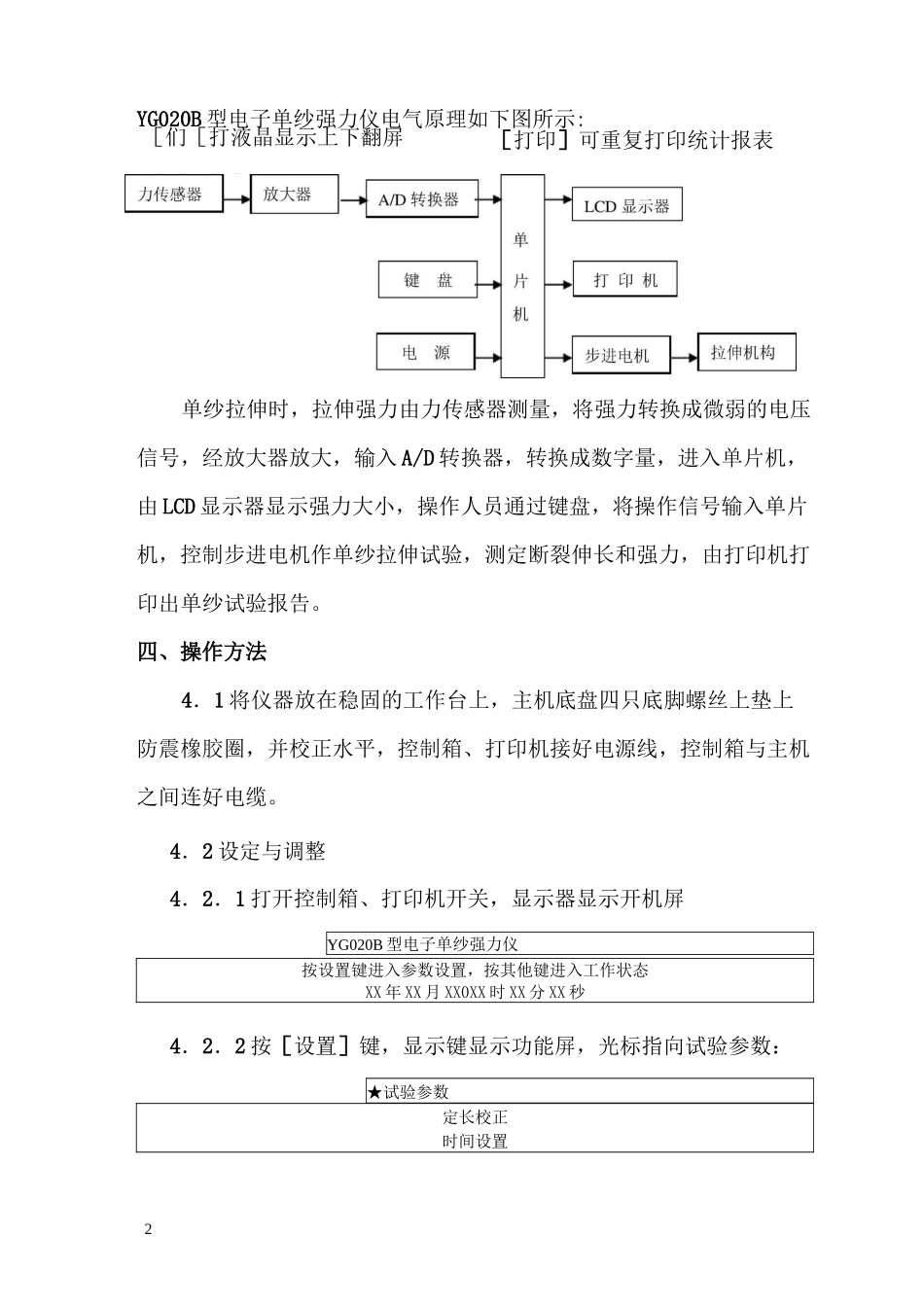

单纱强力机操作说明书_第2页
2/11

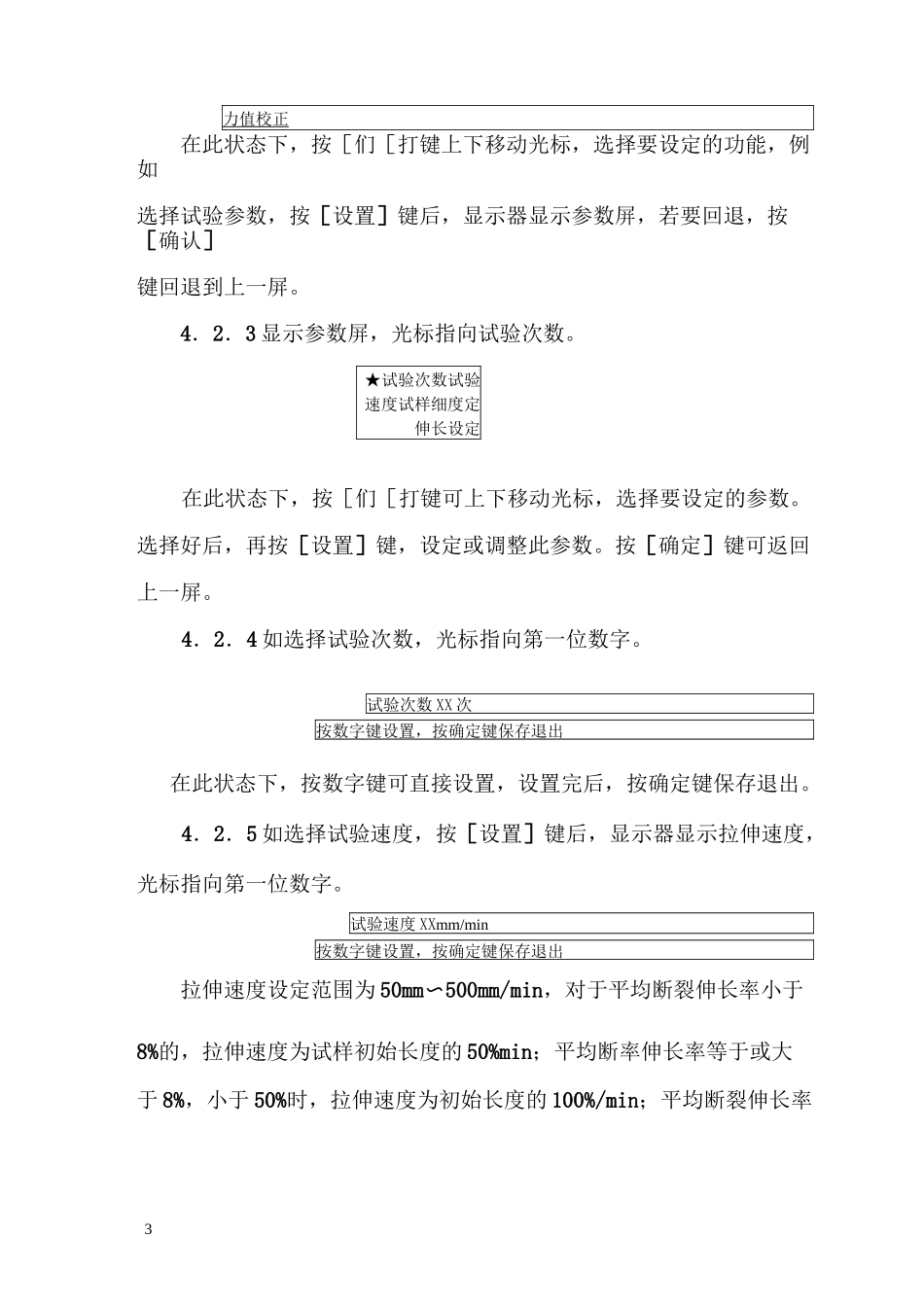

单纱强力机操作说明书_第3页
3/11
1一、概述电子单纱强力机用于测定棉、毛、麻等单纱断裂强力和断裂伸长率,可作等速拉伸试验。测试结果由中文液晶显示器显示,或打印出拉伸试验报告。适用标准GB/T3916-1997,GB/T14344-1993。二、技术指标(参照温州际高检测仪器有限公司YG020型)1、型式:等速伸长(CRE)2、试样长度:250~500mm内任意设定,误差为土1mm3、拉伸速度:50~500mm/min,空载速度误差不超过土2%4、力值测量范围:0-5000CN,精度为土%5、伸长示值误差:不超过土1mm6、断裂时间示值误差不超过土7、测试数据输出方式:中文液晶数码输出:试验次数、断裂伸长、断裂强力等测试数据打印机输出:拉伸试验报告8、打印机配置:EPSON,LQ系列9、电源电压:AC220V土10%,功率60W10、外形尺寸:主机:550X350X1050mm三、结构与原理电子单纱强力机整机结构如下图所示:按键板键功能说明:[们[打液晶显示上下翻屏[J][f]液晶显示左右翻屏[拉伸]在工作状态下开始拉伸试验[返回]中途停止试验[打印]可重复打印统计报表[复位]故障时重新启动本仪器[设置]进入下一目录[确认]保存当前设置并返回上一目录[数字]在设置状态下输2YG020B型电子单纱强力仪电气原理如下图所示:单纱拉伸时,拉伸强力由力传感器测量,将强力转换成微弱的电压信号,经放大器放大,输入A/D转换器,转换成数字量,进入单片机,由LCD显示器显示强力大小,操作人员通过键盘,将操作信号输入单片机,控制步进电机作单纱拉伸试验,测定断裂伸长和强力,由打印机打印出单纱试验报告。四、操作方法4.1将仪器放在稳固的工作台上,主机底盘四只底脚螺丝上垫上防震橡胶圈,并校正水平,控制箱、打印机接好电源线,控制箱与主机之间连好电缆。4.2设定与调整4.2.1打开控制箱、打印机开关,显示器显示开机屏YG020B型电子单纱强力仪按设置键进入参数设置,按其他键进入工作状态XX年XX月XX0XX时XX分XX秒4.2.2按[设置]键,显示键显示功能屏,光标指向试验参数:★试验参数定长校正时间设置3力值校正在此状态下,按[们[打键上下移动光标,选择要设定的功能,例如选择试验参数,按[设置]键后,显示器显示参数屏,若要回退,按[确认]键回退到上一屏。4.2.3显示参数屏,光标指向试验次数。★试验次数试验速度试样细度定伸长设定在此状态下,按[们[打键可上下移动光标,选择要设定的参数。选择好后,再按[设置]键,设定或调整此参数。按[确定]键可返回上一屏。4.2.4如选择试验次数,光标指向第一位数字。试验次数XX次按数字键设置,按确定键保存退出在此状态下,按数字键可直接设置,设置完后,按确定键保存退出。4.2.5如选择试验速度,按[设置]键后,显示器显示拉伸速度,光标指向第一位数字。试验速度XXmm/min按数字键设置,按确定键保存退出拉伸速度设定范围为50mm〜500mm/min,对于平均断裂伸长率小于8%的,拉伸速度为试样初始长度的50%min;平均断率伸长率等于或大于8%,小于50%时,拉伸速度为初始长度的100%/min;平均断裂伸长率4大于或等于50%时,拉伸速度为初始长度的200%/min,棉纱线一般选取500mm/min。在此状态下,按数字键可直接设置,设置完后,按确定键保存退出。4.2.6如选择试样细度,按[设置]键后,显示器显示:试样细度XXXtex按数字键设置,按确定键保存退出在此状态下,按数字键可直接设置,设置完后,按确定键保存退出。4.2.7如选择定伸长设定,按[设置]键后,显示器显示:定伸长设定XX%按数字键设置,按确定键保存退出在此状态下,按数字键可直接设置,设置完后,按确定键保存退出4.2.8如选择定长校正,按设置键后显示下列菜单:★自动校定长手动校定长定长设置4.2.9如选择自动校定长,按设置键后显示器显示:★定长设置:XXXmm实际位置:XXXmm按拉伸键自动校定长在此状态下,按拉伸键可自动校正定长。4.2.10如选择手动校定长,按设置键后显示器显示:手动校定长夹持器状态:已停止按拉伸键向下,返回键向上在此状态下,按拉伸键夹持器向下,返回键向上,停止键停止。4.2.11如选择定长设置,按设置键后显示器显示:5定长:XXXmm按数字键设置,按确定键保存退出在此状态下,按数字键可直接设置,设...
