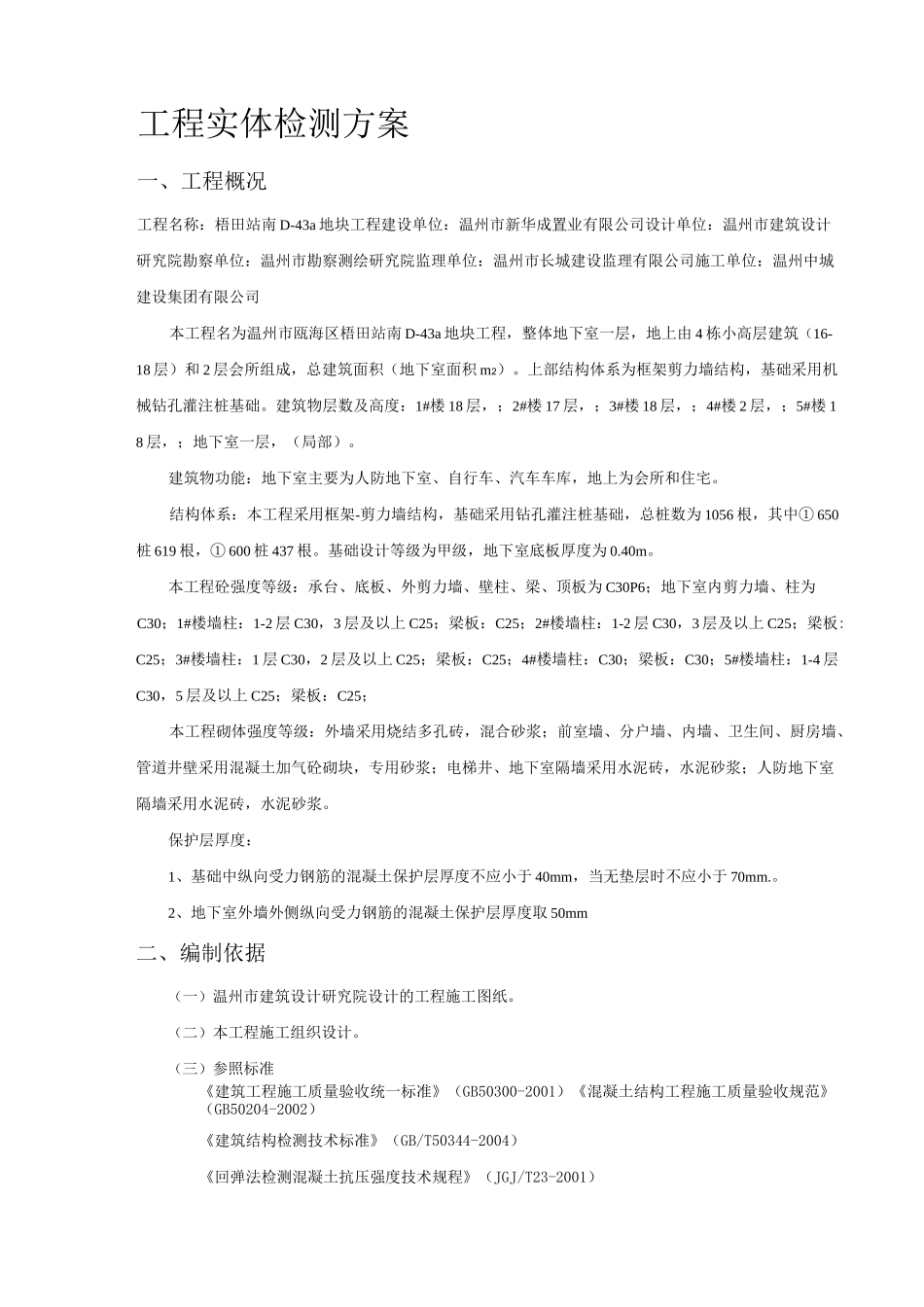

工程实体检测方案一、工程概况工程名称：梧田站南D-43a地块工程建设单位：温州市新华成置业有限公司设计单位：温州市建筑设计研究院勘察单位：温州市勘察测绘研究院监理单位：温州市长城建设监理有限公司施工单位：温州中城建设集团有限公司本工程名为温州市瓯海区梧田站南D-43a地块工程，整体地下室一层，地上由4栋小高层建筑（16-18层）和2层会所组成，总建筑面积（地下室面积m2）。上部结构体系为框架剪力墙结构，基础采用机械钻孔灌注桩基础。建筑物层数及高度：1#楼18层，；2#楼17层，；3#楼18层，；4#楼2层，；5#楼18层，；地下室一层，（局部）。建筑物功能：地下室主要为人防地下室、自行车、汽车车库，地上为会所和住宅。结构体系：本工程采用框架-剪力墙结构，基础采用钻孔灌注桩基础，总桩数为1056根，其中①650桩619根，①600桩437根。基础设计等级为甲级，地下室底板厚度为0.40m。本工程砼强度等级：承台、底板、外剪力墙、壁柱、梁、顶板为C30P6；地下室内剪力墙、柱为C30；1#楼墙柱：1-2层C30，3层及以上C25；梁板：C25；2#楼墙柱：1-2层C30，3层及以上C25；梁板:C25；3#楼墙柱：1层C30，2层及以上C25；梁板：C25；4#楼墙柱：C30；梁板：C30；5#楼墙柱：1-4层C30，5层及以上C25；梁板：C25；本工程砌体强度等级：外墙采用烧结多孔砖，混合砂浆；前室墙、分户墙、内墙、卫生间、厨房墙、管道井壁采用混凝土加气砼砌块，专用砂浆；电梯井、地下室隔墙采用水泥砖，水泥砂浆；人防地下室隔墙采用水泥砖，水泥砂浆。保护层厚度：1、基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm，当无垫层时不应小于70mm.。2、地下室外墙外侧纵向受力钢筋的混凝土保护层厚度取50mm二、编制依据（一）温州市建筑设计研究院设计的工程施工图纸。（二）本工程施工组织设计。（三）参照标准《建筑工程施工质量验收统一标准》（GB50300-2001）《混凝土结构工程施工质量验收规范》（GB50204-2002）《建筑结构检测技术标准》（GB/T50344-2004）《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2001）《钻芯法检测混凝土强度技术规程》（CECS03：88）《混凝土结构试验方法标准》（GB50152-92）《砌体工程现场检测技术标准》（GB/T50315-2000）三、结构实体检验的内容结构实体检验的内容应包括：混凝土强度、钢筋保护层厚度、砌体以及工程合同约定的项目；必要时要检验其他项目。结构实体检验应在监理工程师（建设单位项目技术负责人）见证下，由施工项目技术负责人组织实施。承担结构实体检验的试验室应具有相应的资质。四、混凝土结构实体检测混凝土结构安全的重要部位应进行结构实体检验。对混凝土强度的检验，应以在混凝土浇筑地点制备并与结构实体同条件养护的试件强度为依据。混凝土强度检验用同条件养护试件的留置、养护和强度代表值应符合以下要求和养护的规定：（一）同条件养护试件的留置方式和取样数量，应符合下列要求：1）同条件养护试件所对应的结构件或结构部位，应由监理（建设）、施工等各方共同选定；2）对混凝土结构工程中的各混凝土强度等级，均应留置同条件养护试件；3）同一强度等级的同条件养护试件，其留置的数量应根据混凝土工程量和重要性确定，不宜少于10组，且不应少于3组。4）同条件养护试件拆模后，应放置在靠近相应结构件或结构部位的适当位置，并应采取相同的养护方法。（二）同条件养护试件应在达到等效养护龄期时进行强度试验。等效养护龄期应根据同条件养护试件强度与在标准养护条件下28d龄期试件强度相等的原则确定。（三）同条件自然养护试件的等效养护龄期及相应的试件强度代表值，宜根据当地气温和养护条件，按下列规定确定：等效养护龄期可取按日平均温度逐日累计达到600°C・d时所对应龄期，0°C及以下的龄期不计入；等效养护龄期不应小于14d,也不宜大于60d。同条件养护试件的强度代表值应要根据强度试验结果按现行国家标准《混凝土强度检验评定标准》（GBJ107）的有关规定时，混凝土强度应判为合格。乘折算系数取用；折算系数宜取为，也可根据当地的试验统计结果作适当调整。（四）对混凝土强度的检验，也可根据合同的约定，采用非破损或局部破损...
