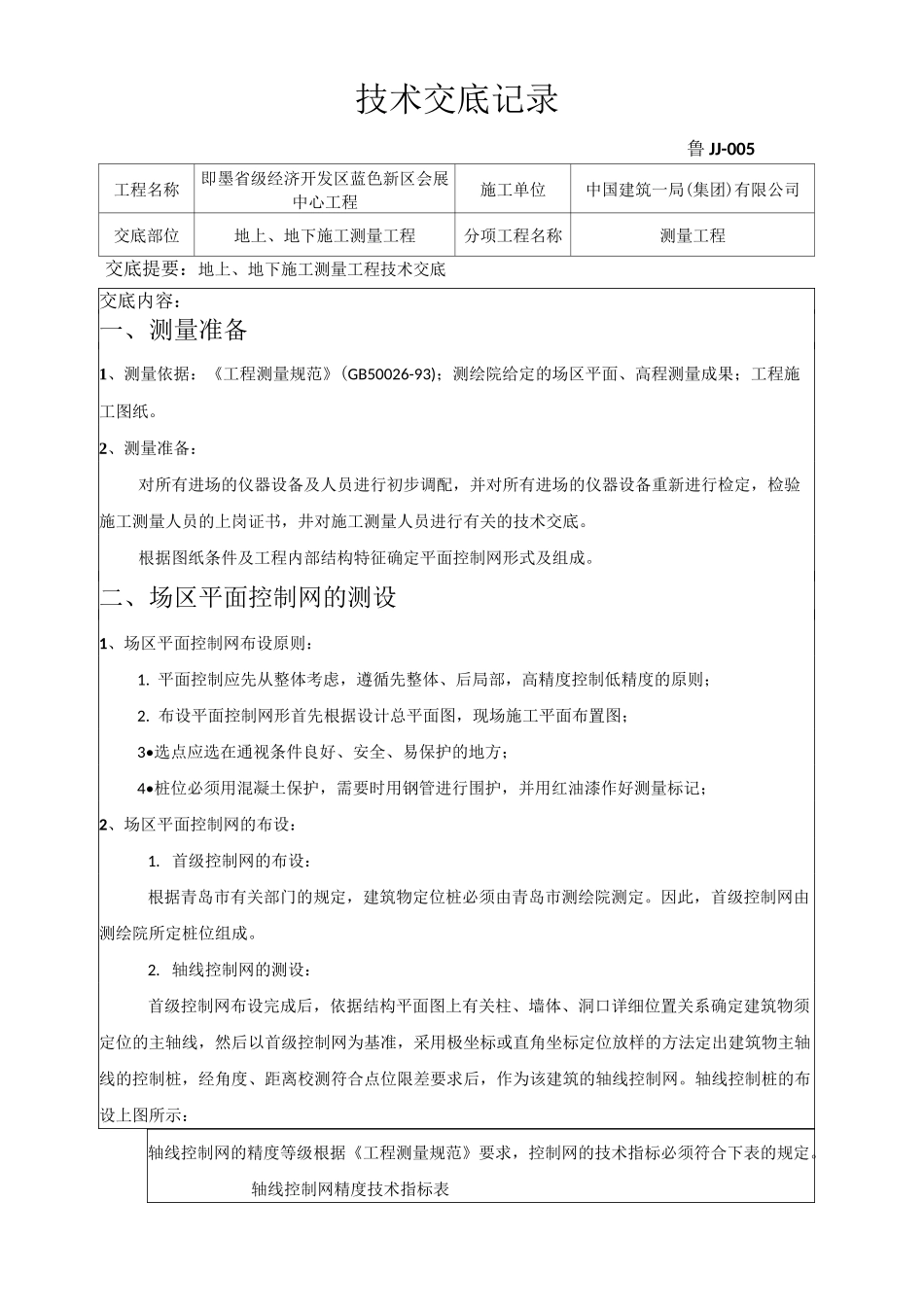

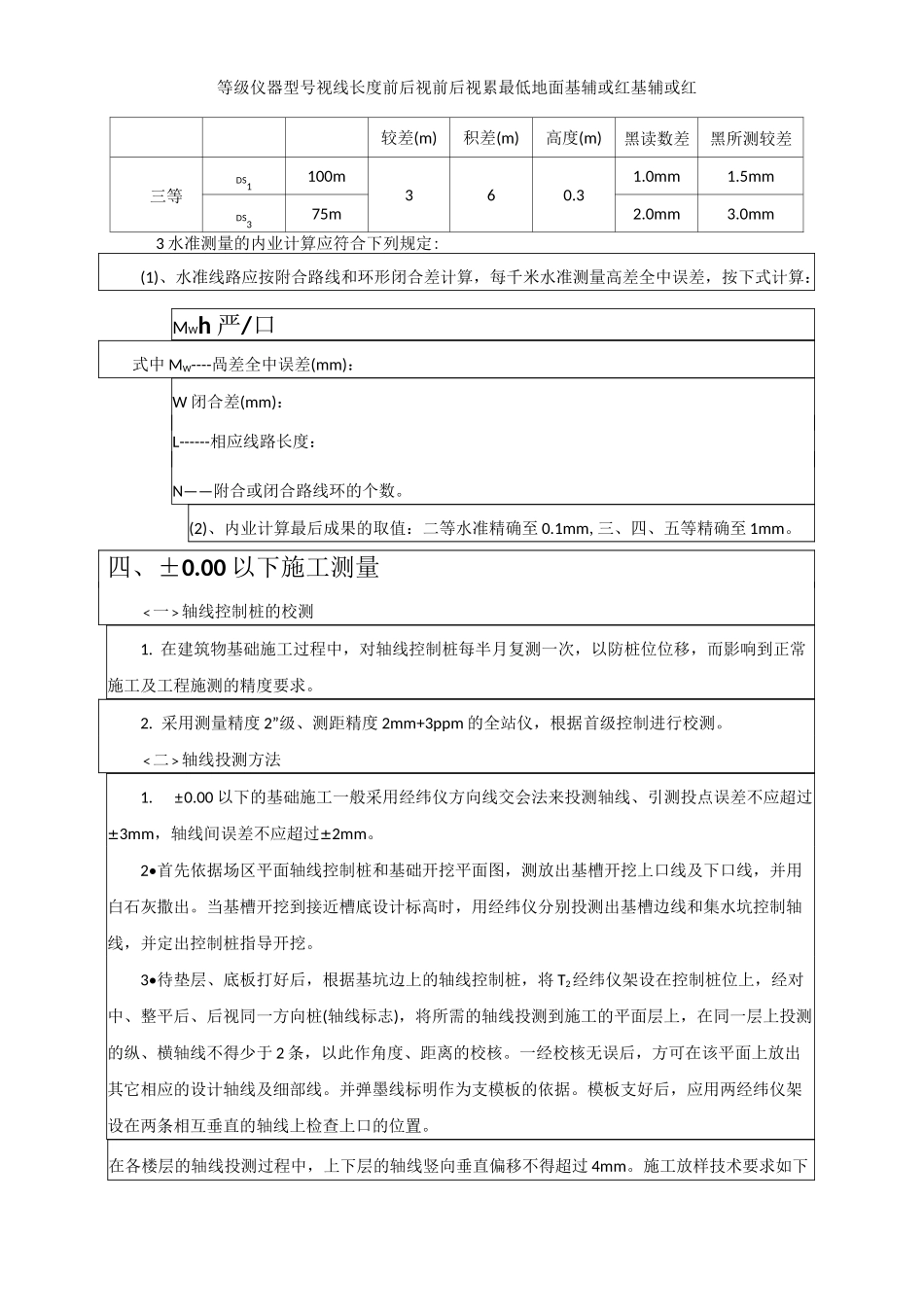

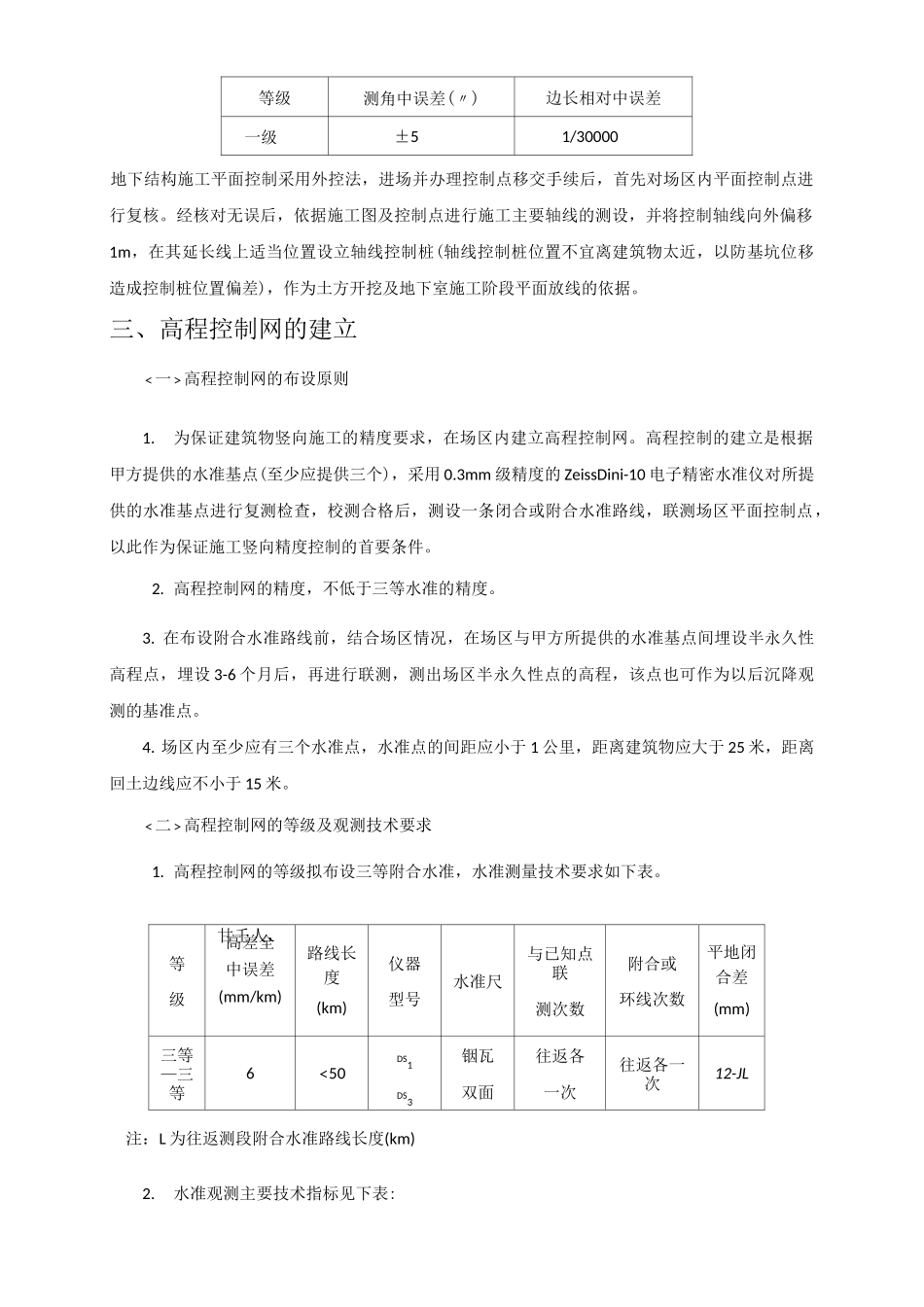

技术交底记录鲁JJ-005工程名称即墨省级经济开发区蓝色新区会展中心工程施工单位中国建筑一局(集团)有限公司交底部位地上、地下施工测量工程分项工程名称测量工程交底提要：地上、地下施工测量工程技术交底交底内容：一、测量准备1、测量依据：《工程测量规范》(GB50026-93)；测绘院给定的场区平面、高程测量成果；工程施工图纸。2、测量准备：对所有进场的仪器设备及人员进行初步调配，并对所有进场的仪器设备重新进行检定，检验施工测量人员的上岗证书，井对施工测量人员进行有关的技术交底。根据图纸条件及工程内部结构特征确定平面控制网形式及组成。二、场区平面控制网的测设1、场区平面控制网布设原则：1.平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；2.布设平面控制网形首先根据设计总平面图，现场施工平面布置图；3•选点应选在通视条件良好、安全、易保护的地方；4•桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记；2、场区平面控制网的布设：1.首级控制网的布设：根据青岛市有关部门的规定，建筑物定位桩必须由青岛市测绘院测定。因此，首级控制网由测绘院所定桩位组成。2.轴线控制网的测设：首级控制网布设完成后，依据结构平面图上有关柱、墙体、洞口详细位置关系确定建筑物须定位的主轴线，然后以首级控制网为基准，采用极坐标或直角坐标定位放样的方法定出建筑物主轴线的控制桩，经角度、距离校测符合点位限差要求后，作为该建筑的轴线控制网。轴线控制桩的布设上图所示：轴线控制网的精度等级根据《工程测量规范》要求，控制网的技术指标必须符合下表的规定。轴线控制网精度技术指标表等级测角中误差(〃)边长相对中误差一级±51/30000地下结构施工平面控制采用外控法，进场并办理控制点移交手续后，首先对场区内平面控制点进行复核。经核对无误后，依据施工图及控制点进行施工主要轴线的测设，并将控制轴线向外偏移1m，在其延长线上适当位置设立轴线控制桩(轴线控制桩位置不宜离建筑物太近，以防基坑位移造成控制桩位置偏差)，作为土方开挖及地下室施工阶段平面放线的依据。三、高程控制网的建立＜一＞高程控制网的布设原则1.为保证建筑物竖向施工的精度要求，在场区内建立高程控制网。高程控制的建立是根据甲方提供的水准基点(至少应提供三个)，采用0.3mm级精度的ZeissDini-10电子精密水准仪对所提供的水准基点进行复测检查，校测合格后，测设一条闭合或附合水准路线，联测场区平面控制点，以此作为保证施工竖向精度控制的首要条件。2.高程控制网的精度，不低于三等水准的精度。3.在布设附合水准路线前，结合场区情况，在场区与甲方所提供的水准基点间埋设半永久性高程点，埋设3-6个月后，再进行联测，测出场区半永久性点的高程，该点也可作为以后沉降观测的基准点。4.场区内至少应有三个水准点，水准点的间距应小于1公里，距离建筑物应大于25米，距离回土边线应不小于15米。＜二＞高程控制网的等级及观测技术要求1.高程控制网的等级拟布设三等附合水准，水准测量技术要求如下表。等级甘壬人，高差全中误差(mm/km)路线长度(km)仪器型号水准尺与已知点联测次数附合或环线次数平地闭合差(mm)三等—三等6<50DS1DS3铟瓦双面往返各一次往返各一次12-JL注：L为往返测段附合水准路线长度(km)2.水准观测主要技术指标见下表:等级仪器型号视线长度前后视前后视累最低地面基辅或红基辅或红较差(m)积差(m)高度(m)黑读数差黑所测较差三等DS1100m360.31.0mm1.5mmDS375m2.0mm3.0mm3水准测量的内业计算应符合下列规定:(1)、水准线路应按附合路线和环形闭合差计算，每千米水准测量高差全中误差，按下式计算：MWh严/口式中MW----咼差全中误差(mm)：W闭合差(mm)：L------相应线路长度：N——附合或闭合路线环的个数。(2)、内业计算最后成果的取值：二等水准精确至0.1mm,三、四、五等精确至1mm。四、±0.00以下施工测量＜一＞轴线控制桩的校测1.在建筑物基础施工过程中，对轴线控制桩每半月复测一次，以防桩位位移，而影响到正常施工及工程施测的精度要求。2.采用测量精度2”级、测距精度2mm+3ppm的全站仪，根据首级控制进行校测。＜二...
