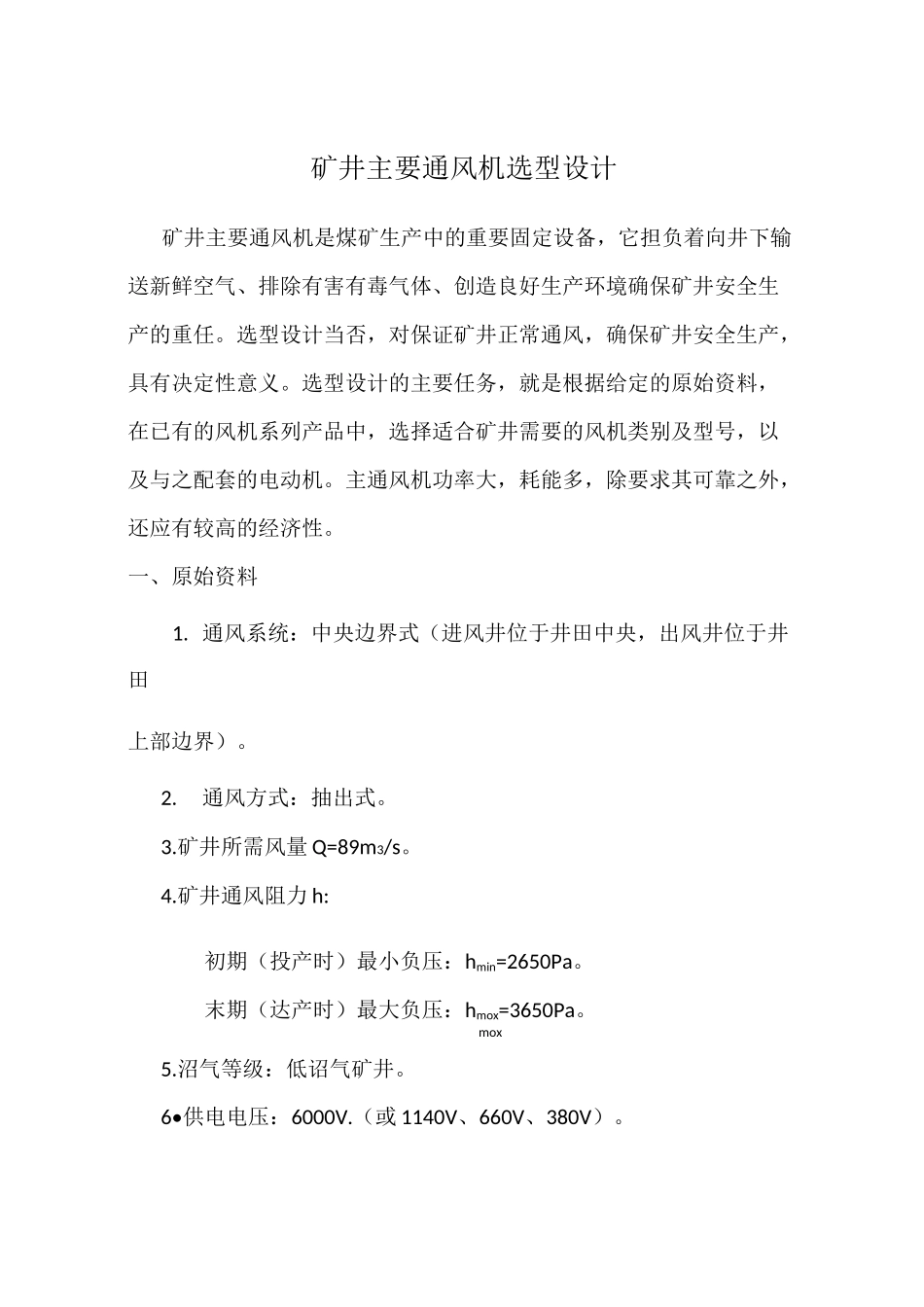

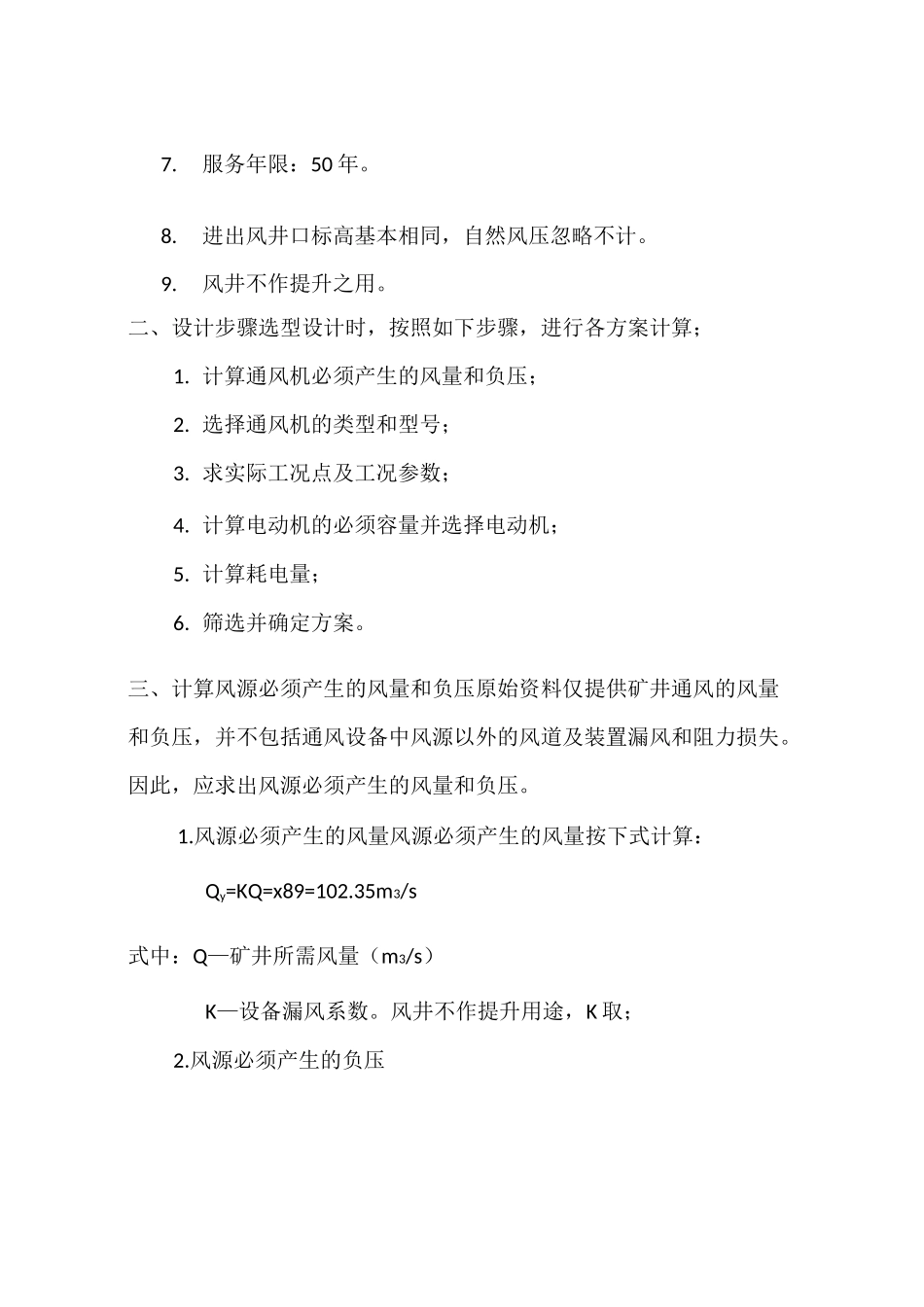

矿井主要通风机选型设计矿井主要通风机选型设计矿井主要通风机是煤矿生产中的重要固定设备，它担负着向井下输送新鲜空气、排除有害有毒气体、创造良好生产环境确保矿井安全生产的重任。选型设计当否，对保证矿井正常通风，确保矿井安全生产，具有决定性意义。选型设计的主要任务，就是根据给定的原始资料，在已有的风机系列产品中，选择适合矿井需要的风机类别及型号，以及与之配套的电动机。主通风机功率大，耗能多，除要求其可靠之外，还应有较高的经济性。一、原始资料1.通风系统：中央边界式（进风井位于井田中央，出风井位于井田上部边界）。2.通风方式：抽出式。3.矿井所需风量Q=89m3/s。4.矿井通风阻力h:初期（投产时）最小负压：hmin=2650Pa。末期（达产时）最大负压：hmox=3650Pa。mox5.沼气等级：低诏气矿井。6•供电电压：6000V.（或1140V、660V、380V）。7.服务年限：50年。8.进出风井口标高基本相同，自然风压忽略不计。9.风井不作提升之用。二、设计步骤选型设计时，按照如下步骤，进行各方案计算；1.计算通风机必须产生的风量和负压；2.选择通风机的类型和型号；3.求实际工况点及工况参数；4.计算电动机的必须容量并选择电动机；5.计算耗电量；6.筛选并确定方案。三、计算风源必须产生的风量和负压原始资料仅提供矿井通风的风量和负压，并不包括通风设备中风源以外的风道及装置漏风和阻力损失。因此，应求出风源必须产生的风量和负压。1.风源必须产生的风量风源必须产生的风量按下式计算：Qy=KQ=x89=102.35m3/s式中：Q—矿井所需风量（m3/s）K—设备漏风系数。风井不作提升用途，K取；2.风源必须产生的负压3°5°。在通风容易时期：W=hmin+工M=2800Pa在通风困难时期：H〃=h+工从〃=3800Pamax式中：hmin和hmax—通风容易时期和通风困难时期矿井负压（Pa）；工Ah，和工Ah"—通风设备中，除风源以外的风道和辅助装置中风压损失。作为估计，工Ah-、工Ah“都取150Pa。四、选择风机型号及台数根据计算得到的通风机必须产生的风量，以及通风容易时期和通风困难时期的风压，在通风机产品样本中选择合适的通风机。利用风源个别特性进行选型时，仅需根据前面计算的设计工况K（QyfH，和K〃（Qy,H〃）直接在特性曲线中查找即可。查找时，必须遵循以下两条原则：①两个设计工况点Kz（通风容易时期的工况点）和K〃（通风困难时期的工况点）均应落在工业利用区内，即效率＞70%,通风困难时期的最大静压H〃yst应小于风源装置最大静压Hystmax的90%;②通风困难时期使用的叶片安装角应比叶片的最大安装角小新型矿井优先选择轴流式通风机，并根据以上原则，确定两种风机选择方案：方案一：选用2K60-4-N924轴流通风机2台，1台工作，1台备用，风机转速为750r/min。方案二：选用FBCDZ-8-N926C轴流通风机2台，1台工作，1台备用。风机转速为740r/min四、求实际工况点及工况参数实际工况点为等效网路静压特性曲线与风机装置静压特性曲线的交点。风机装置静压特性曲线是风机厂家提供的特性曲线，是已知曲线。等效网路静压特性曲线是根据矿井的通风参数需要求作的曲线，求作方法如下：1•计算等效网路静压阻力系数RR=HySQ2y式中:－矿井负压，在两曲线的交点处，等于风源必须产生的静压（Pa）；（―网路风量，在两曲线的交点处，等于风源必须产生的风量（m3/s）。将通风容易时期和通风困难时期的静压和风量分别代入，即可得出不同时期的等效网路阻力系数R'和R〃。R,=2800/2=Rn=3800/2=2.求等效网路静压特性方程等效网路静压特性方程如下：通风容易时期：h'=R'Q2=Q2（Pa）；YY通风困难时期：h〃=R〃Q2=2(Pa)。yY3.作等效网路静压特性曲线以适当的Q值分别代入上二式，将h,=R,Q2和h〃=R〃Q2曲线绘于yYy上述两方案的风机特性曲线图上，M和M分别为通风容易时期12和通风困难时期的工况点，求出等效网路静压特性曲线上各坐标的参数，然后求点描迹，即可求出通风容易时期和通风困难时期的等效网路静压特性曲线。工况点曲线图绘制说明：根据公式h,=R,Q2和h〃=R〃Q2分别取不同风量作为通风网路特性Yy曲线h、h。12通风容易时期：h'=RQ2yh=x402=i-ih=x602=962Pa1-2h=x802=1710Pa1-3h=x2=2800Pa1-4h=x1202=3849P...
