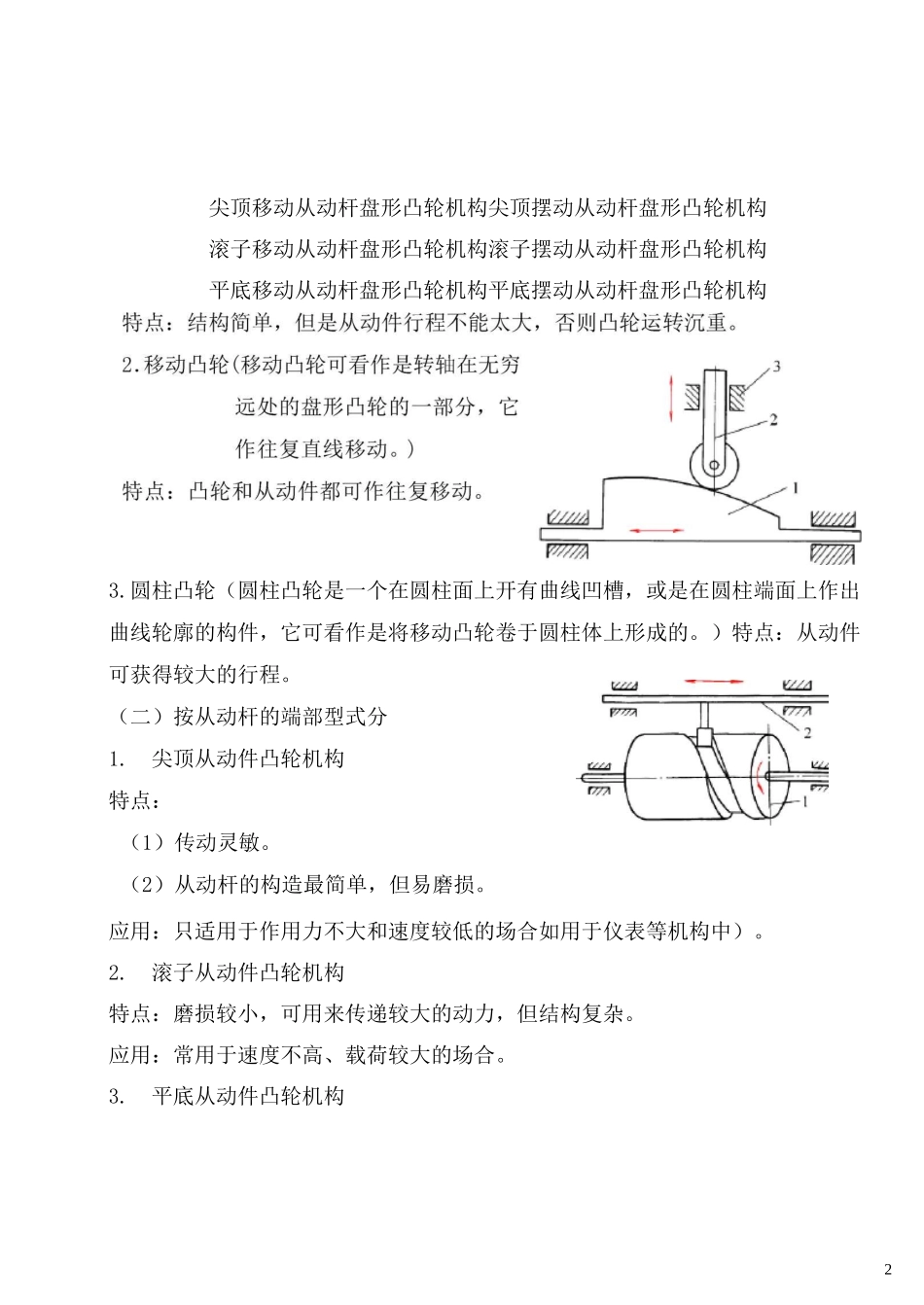

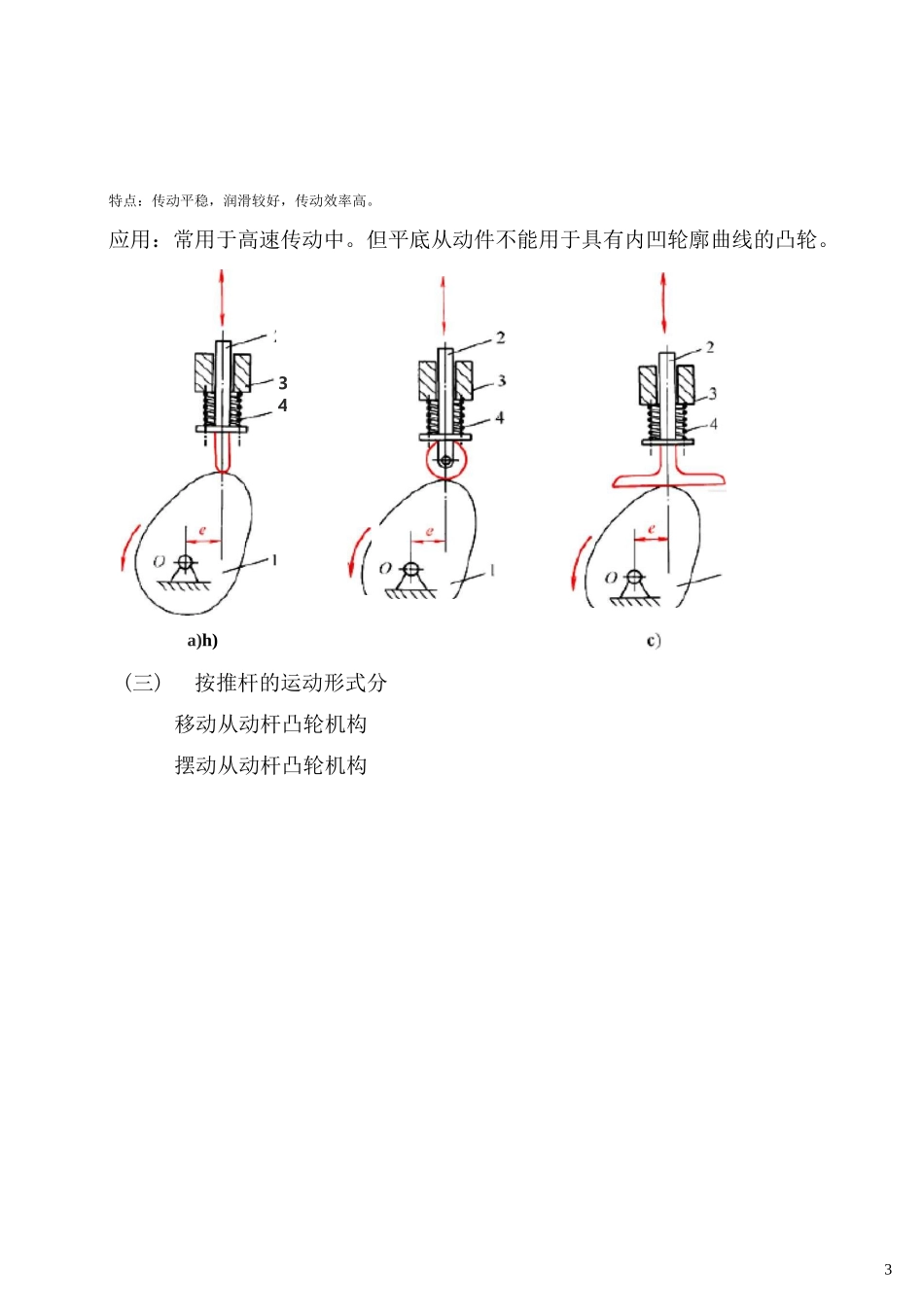

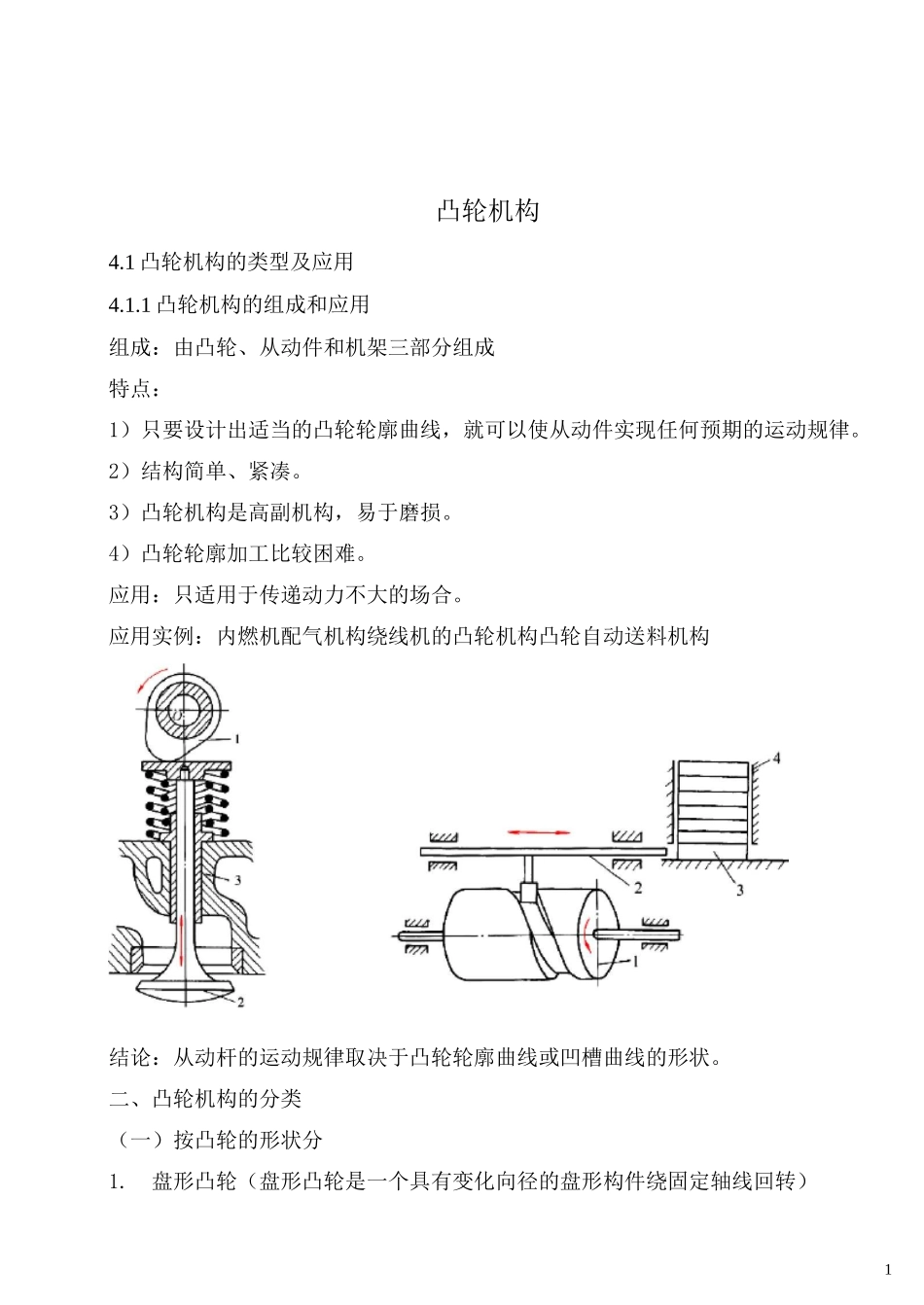

1凸轮机构4.1凸轮机构的类型及应用4.1.1凸轮机构的组成和应用组成:由凸轮、从动件和机架三部分组成特点:1)只要设计出适当的凸轮轮廓曲线,就可以使从动件实现任何预期的运动规律。2)结构简单、紧凑。3)凸轮机构是高副机构,易于磨损。4)凸轮轮廓加工比较困难。应用:只适用于传递动力不大的场合。应用实例:内燃机配气机构绕线机的凸轮机构凸轮自动送料机构结论:从动杆的运动规律取决于凸轮轮廓曲线或凹槽曲线的形状。二、凸轮机构的分类(一)按凸轮的形状分1.盘形凸轮(盘形凸轮是一个具有变化向径的盘形构件绕固定轴线回转)2尖顶移动从动杆盘形凸轮机构尖顶摆动从动杆盘形凸轮机构滚子移动从动杆盘形凸轮机构滚子摆动从动杆盘形凸轮机构平底移动从动杆盘形凸轮机构平底摆动从动杆盘形凸轮机构3.圆柱凸轮(圆柱凸轮是一个在圆柱面上开有曲线凹槽,或是在圆柱端面上作出曲线轮廓的构件,它可看作是将移动凸轮卷于圆柱体上形成的。)特点:从动件可获得较大的行程。(二)按从动杆的端部型式分1.尖顶从动件凸轮机构特点:(1)传动灵敏。(2)从动杆的构造最简单,但易磨损。应用:只适用于作用力不大和速度较低的场合如用于仪表等机构中)。2.滚子从动件凸轮机构特点:磨损较小,可用来传递较大的动力,但结构复杂。应用:常用于速度不高、载荷较大的场合。3.平底从动件凸轮机构3特点:传动平稳,润滑较好,传动效率高。应用:常用于高速传动中。但平底从动件不能用于具有内凹轮廓曲线的凸轮。a)h)(三)按推杆的运动形式分移动从动杆凸轮机构摆动从动杆凸轮机构3444.2凸轮机构的从动件常用运动规律4.2.1基本概念1、基圆:以凸轮轮廓最小半径r所作的圆b2、推程:从动件经过轮廓AB段,从动件被推到最高位置3、推程角:角50,这个行程称为,§2称为4、回程:经过轮廓CD段,从动件由最高位置回到最低位置;5、回程角:角§26、远停程角:角6]7、近停程角:角63凸轮与从动件的关系:从动件的运动规律取决于凸轮的轮廓曲线形状。4.2.2从动件的运动规律1.等速运动规律等速运动规律:当凸轮作等角速度旋转时,从动件上升或下降的速度为一常数,这种运动规律称之。(1)位移曲线(S—6曲线)若从动件在整个升程中的总位移为h,凸轮上对应的升程角为6,那么由运动0C5学可知,在等速运动中,从动件的位移s与时间t的关系为:S=v•t凸轮转角6与时间t的关系为:6=3・t则从动件的位移S与凸轮转角6之间的关系为:V只s=-0v和3都是常数,所以位移和转角成正比关系。因此,从动件作等速运动的位移曲线是一条向上的斜直线。从动件在回程时的位移曲线则与下图相反,是一条向下的斜直线。(2)等速运动凸轮机构的工作特点由于从动件在推程和回程中的速度不变,加速度为零,故运动平稳;但在运动开始和终止时;从动件的速度从零突然增大到v或由v突然减为零,此时,理论上的加速度为无穷大,从动件将产生很大的惯性力,使凸轮机构受到很大冲击,这种冲击称刚性冲击。随着凸轮的不断转动,从动件对凸轮机构将产生连续的周期性冲击,引起强烈振动,对凸轮机构的工作十分不利。因此,这种凸轮机构一般只适用于低速转动和从动件质量不大的场合。2.等加速等减速运动规律等加速等减速运动规律:当凸轮作等角速度旋转时,从动件在升程(或回程)的前半程作等加速运动,后半程作等减速运动。这种运动规律称为。(1)位移曲线(S—6曲线)1s=一at22由运动学可知,当物体作初速度为零的等加速度直线运动时,物体的位移方程:在凸轮机构中,凸轮按等角速度3旋转,凸轮转角6与时间t之间的关系为:o7LJi£一①ALJxr)V<1C4J236t=6/3a父则从动件的位移S与凸轮转角6之间的关系为:s=莎62式中a和3都是常数,所以位移s和转角6成二次函数的关系,所以,从动件作等加速等减速运动的位移曲线是抛物线。因此,从动件在推程和回程中的位移曲线是由两段曲率方向相反的抛物线连成。(2)等加速等减速运动凸轮机构的工作特点从动件按等加速等减速规律运动时,速度由零逐渐增至最大,而后又逐步减小趋近零,这样就避免了刚性冲击,改善了凸轮机构的工作平稳性。因此,这种凸轮机构适合在中、低速条件下工作。4.3盘形凸轮机构的轮廓设计简介、作图原...
