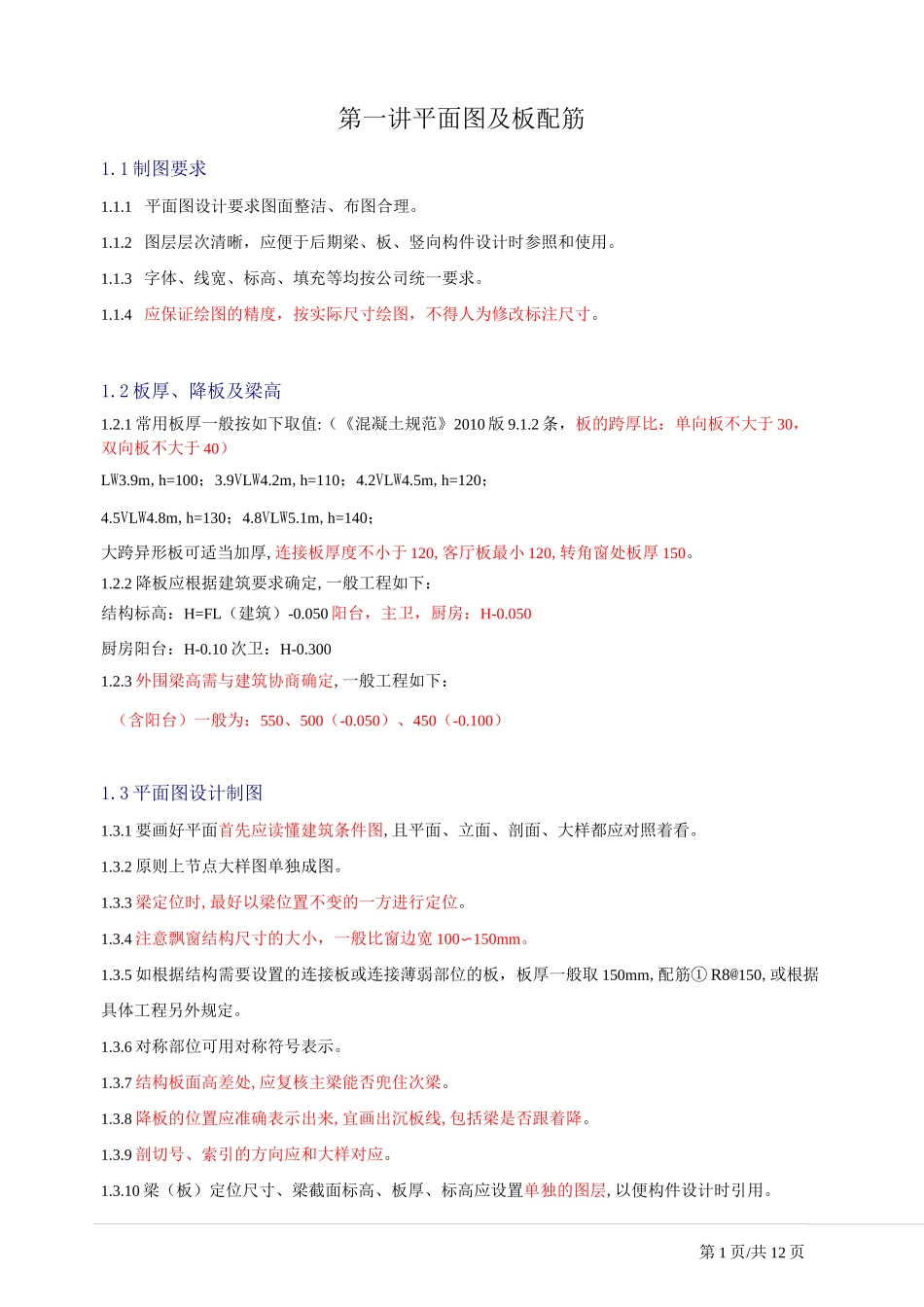

第1页/共12页第一讲平面图及板配筋1.1制图要求1.1.1平面图设计要求图面整洁、布图合理。1.1.2图层层次清晰，应便于后期梁、板、竖向构件设计时参照和使用。1.1.3字体、线宽、标高、填充等均按公司统一要求。1.1.4应保证绘图的精度，按实际尺寸绘图，不得人为修改标注尺寸。1.2板厚、降板及梁高1.2.1常用板厚一般按如下取值:（《混凝土规范》2010版9.1.2条，板的跨厚比：单向板不大于30，双向板不大于40）LW3.9m,h=100；3.9VLW4.2m,h=110；4.2VLW4.5m,h=120；4.5VLW4.8m,h=130；4.8VLW5.1m,h=140；大跨异形板可适当加厚,连接板厚度不小于120,客厅板最小120,转角窗处板厚150。1.2.2降板应根据建筑要求确定,一般工程如下：结构标高：H=FL（建筑）-0.050阳台，主卫，厨房：H-0.050厨房阳台：H-0.10次卫：H-0.3001.2.3外围梁高需与建筑协商确定,一般工程如下：（含阳台）一般为：550、500（-0.050）、450（-0.100）1.3平面图设计制图1.3.1要画好平面首先应读懂建筑条件图,且平面、立面、剖面、大样都应对照着看。1.3.2原则上节点大样图单独成图。1.3.3梁定位时,最好以梁位置不变的一方进行定位。1.3.4注意飘窗结构尺寸的大小，一般比窗边宽100〜150mm。1.3.5如根据结构需要设置的连接板或连接薄弱部位的板，板厚一般取150mm,配筋①R8@150,或根据具体工程另外规定。1.3.6对称部位可用对称符号表示。1.3.7结构板面高差处,应复核主梁能否兜住次梁。1.3.8降板的位置应准确表示出来,宜画出沉板线,包括梁是否跟着降。1.3.9剖切号、索引的方向应和大样对应。1.3.10梁（板）定位尺寸、梁截面标高、板厚、标高应设置单独的图层,以便构件设计时引用。第2页洪12页1.3.11虚、实线应表示清楚，上翻梁和降板边线的实线应是围合的1.3.12竖向构件均按公司统一要求填充、后置、淡显；竖向构件变截面时，应按不同标高设置不同的填充图块。1.3.13板跨不宜太小，能不布梁尽量不布，要充分发挥楼板作用和钢筋强度。但在板配筋计算中要按等效荷载法考虑这部分荷载。平面图中，板厚及非常规降板板面标高须在平面图中单独标出；1.3.14转角飘窗楼板厚度取150mm进行加强，配筋双层双向；楼板内设暗梁；配筋为814,箍筋6@150；其余情况转角飘窗根据具体情况加强处理1.3.15地下室顶板平面图及主楼一层平面图中，降抬板标高均应在图中单独标注；且应在原位标出标咼，标咼可米用相对标咼或实际标咼，以方便为准；1.3.16LZ、QZ填充不淡显，配筋由平面表示，GZ、LZ、QZ定位尺寸及大样均在起始层表示。1.3.17注意结构标咼比建施标咼低50mm,但构件及大样标咼（不加抹灰层），同建施标咼1.3.18注意非结构构件的计算配筋，（女儿墙GZ、大样、构架等）。1.3.19画坡屋面时，应注明坡屋面的起始标高，必要时应辅助以大样说明。1.3.20梁比隔墙厚时，梁偏位按以下原则，（甲方特别要求除外）保证排位在前的房间齐平：客厅〉主卧〉次卧〉辅助房间；过道、辅助房间〉厨房、卫生间；往厨卫偏时注意降标高（H-0.050）1.4平面图与其它专业配合1.4.1有地下室时，与建筑及水专业协商确定底层降板标高及区域；无地下室时，与水专业协商基础顶标咼，注意立管处基础标咼。1.4.2注意核心筒的剪力墙上是否有送风口，出屋面处风井连风机也需开洞1.4.3出屋面楼梯间应注意核对顶部梁是否碰头，注意应考虑门槛高度1.4.4穿梁的洞需在模板图上表示，并与设备专业协商穿梁的位置和标高是否合适。1.5板配筋图设计1.5.1板配筋计算由板图设计人员进行，应根据模板的板厚及标高，确定合适的支座条件。1.5.2板计算时，外围边跨支座按简支计算，应确保边界的计算模式与实配方式一致1.5.3中间支座两侧板面高差＜100mm时，支座两侧按固端平衡配筋（包括长度及配筋值）；中间支座两侧板面高差＞100mm时，按简支支座计算和配筋1.5.4板配筋按弹性算法；跨度较大的板（L三4.2米时）板下部筋适当加大，并验算挠度；异形板宜作有限元补充验算。1.5.5楼板配筋采用分离式配筋，负筋的配筋长度为1/4楼板短边净跨第3页洪12页1.5.6跨度为2m以下的板，支座负筋可以拉通设置1.5.7对地下室顶板、屋顶板配筋为双层双向X@150或X@200并应满足最小配筋率要求，不够时附加钢筋，钢...
