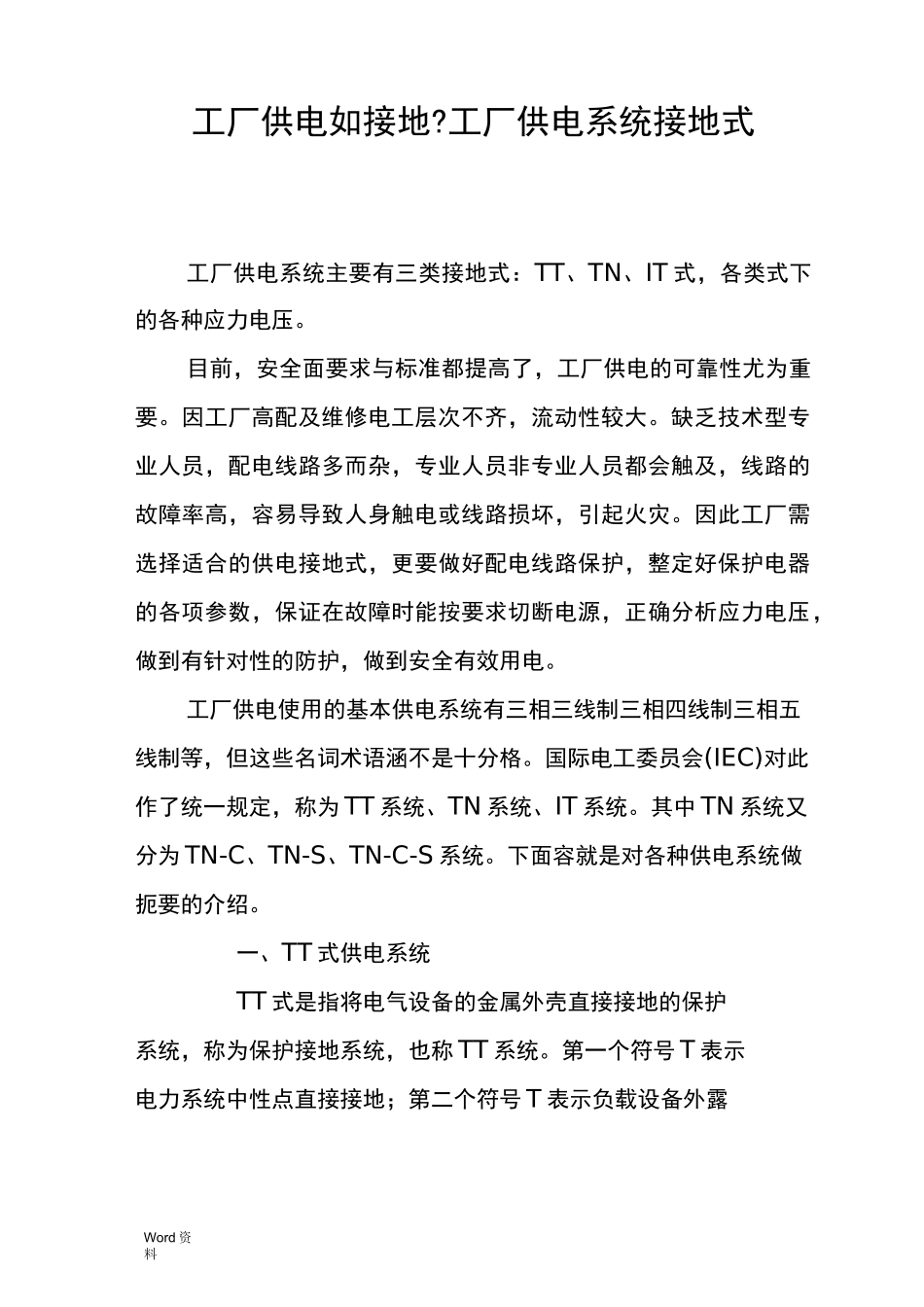

Word资料工厂供电如接地?工厂供电系统接地式工厂供电系统主要有三类接地式：TT、TN、IT式，各类式下的各种应力电压。目前，安全面要求与标准都提高了，工厂供电的可靠性尤为重要。因工厂高配及维修电工层次不齐，流动性较大。缺乏技术型专业人员，配电线路多而杂，专业人员非专业人员都会触及，线路的故障率高，容易导致人身触电或线路损坏，引起火灾。因此工厂需选择适合的供电接地式，更要做好配电线路保护，整定好保护电器的各项参数，保证在故障时能按要求切断电源，正确分析应力电压，做到有针对性的防护，做到安全有效用电。工厂供电使用的基本供电系统有三相三线制三相四线制三相五线制等，但这些名词术语涵不是十分格。国际电工委员会(IEC)对此作了统一规定，称为TT系统、TN系统、IT系统。其中TN系统又分为TN-C、TN-S、TN-C-S系统。下面容就是对各种供电系统做扼要的介绍。一、TT式供电系统TT式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT系统。第一个符号T表示电力系统中性点直接接地；第二个符号T表示负载设备外露Word资料不与带电体相接的金属导电部分与大地直接联接，而与系统如接地无关。在TT系统中负载的所有接地均称为保护接地,如图1所示。这种供电系统的特点如下。图1TT式供电系统优点：1）当用电设备距配电房较远难以作等电位联结的条件下，用熔断器或断路器作接地保护都难以达到规的要求。用TT系统，采用剩余电流动作保护器就容易达到规的要求了。2）共用接地线与工作N线没有电的联系；正常运行时，工作N线可以有电流，而专用保护线没有电流；3）TT系统适用于接地保护很分散的地。缺点：1）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。2））TT系统接地装置耗用钢材多，而且难以回收、费工时、费料。3））TT系统对接地和对地电阻有格要求，根据GB50054低压配电设计要求，接地电阻要符合RA*la不大于50V，而漏电保护器的整定值一般在100mA—500mA之间，可以计算得RA不应大于500--100欧，为确保安全，接地电阻不大于50—100欧。Word资料应力电压分析：当应力电压能满足U2切断特性关系时，低压系统的中性导体与变电所外露可导电部分的接地极相接，发生对地过电压时，设备绝缘承受的应力电压较大，设图2TT式供电系统应力电压分析Im:高压系统中流经变电所外露可导电部分的接地极部分的接地故障电流；R：变电所外露可导电部分的接地电阻；U0：低压系统中相线对中性点的电压；U:低压系统线电压；Uf：低压系统中外露可导电部分与地之间的故障电压；U1：变电所低压设备中的应力电压；U2：用电处设备中的应力电压。二、TN式供电系统这种供电系统是将电气设备的金属外壳与工作N线相接的保护系统，用TN表示。它的特点如下。1）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT系统的5-6倍，实际上就是单Word资料相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。2）TN系统节省材料、工时，在我国和其他多广泛得到应用，可见比TT系统优点多。TN系统根据其保护PE线是否与工作N线分开而划分为TN-C和TN-S等两种。（一）TN-C式供电系统它是用工作N线兼作接地保护PE线，可以称作保护中性线，简称称PEN线，如图3所示。这种供电系统的特点如下。图3TN-C式供电系统1）由于三相负载不平衡，工作N线上有不平衡电流对地有电压，所以与保护线所联接的电气设备金属外壳有一定的电压。2）如果工作N线断线，则保护接地的漏电设备外壳带电。3）如果电源的相线碰地，则设备的外壳电位升高，使中性线上的危险电位蔓延。4）TN-C系统干线上使用漏电保护器时，工作N线后面的所有重复接地必须拆除，否则漏电开关合不上；而且，工作N线在任Word资料情况下都不得断线。所以，实用中工作N线只能让漏电保护器的上侧有重复接地。5）TN-C式供电系统只适用于三相负载基本平衡情况。（二）TN-S式供电系统它是把工作N线和专...
