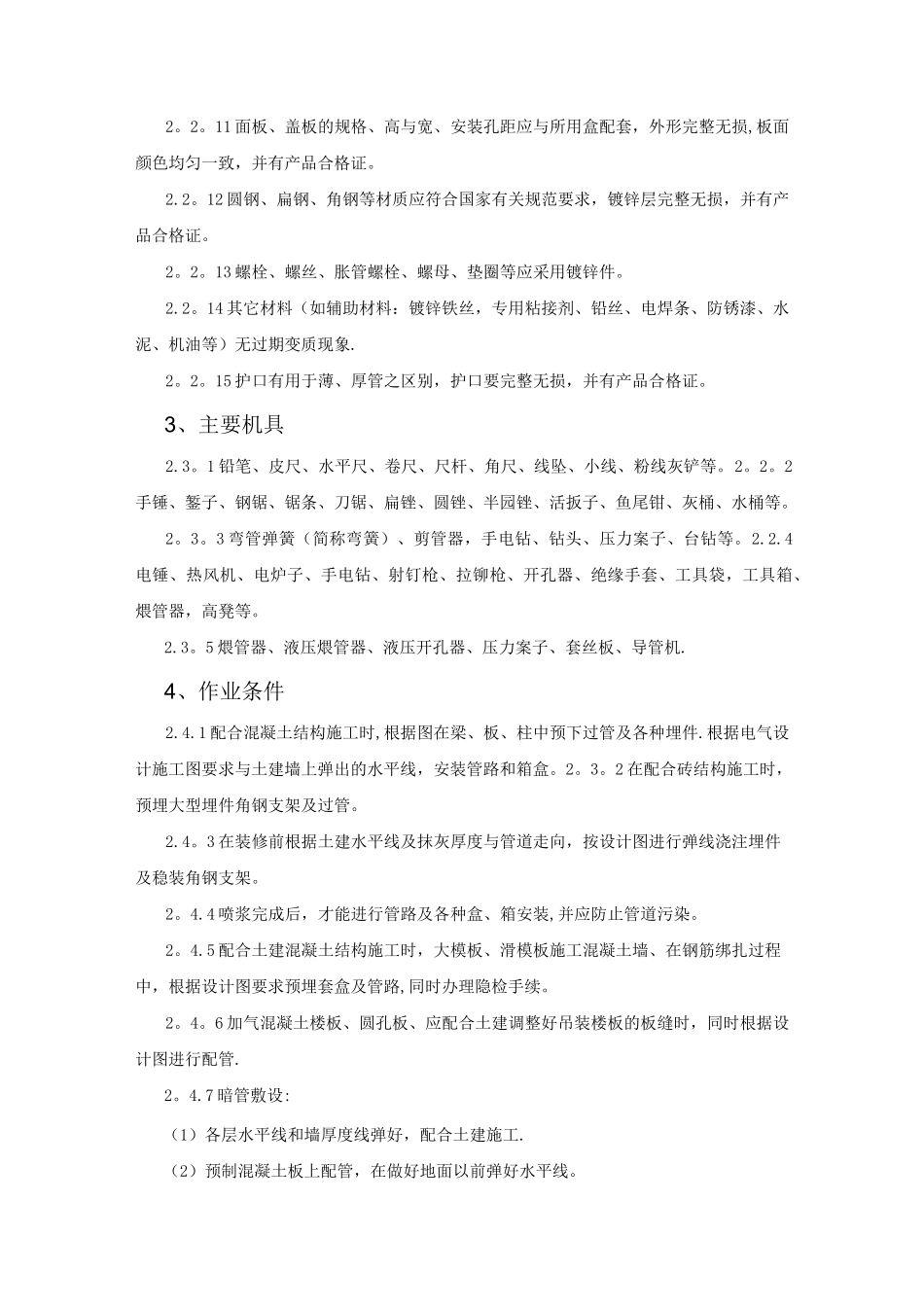

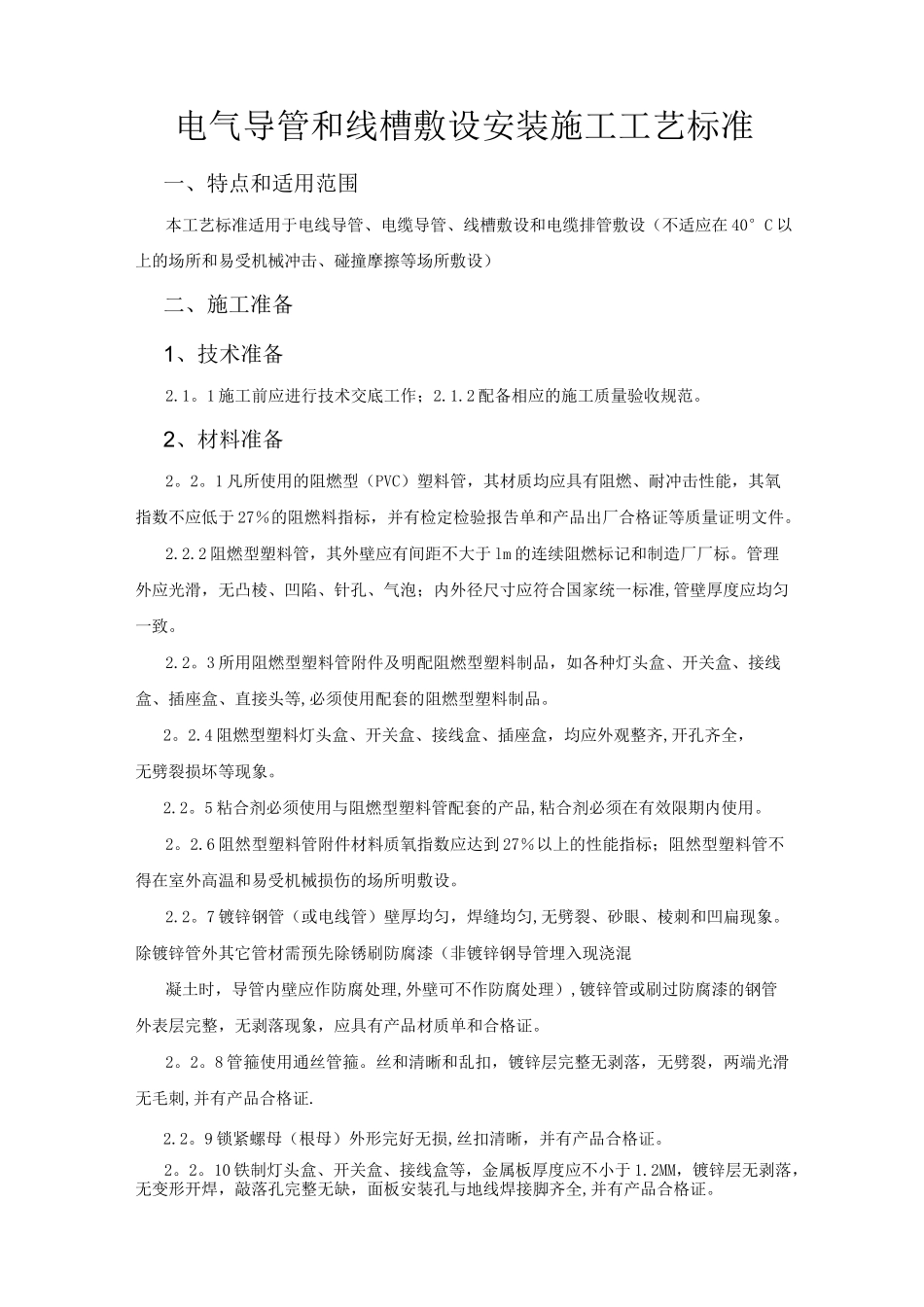

电气导管和线槽敷设安装施工工艺标准一、特点和适用范围本工艺标准适用于电线导管、电缆导管、线槽敷设和电缆排管敷设（不适应在40°C以上的场所和易受机械冲击、碰撞摩擦等场所敷设）二、施工准备1、技术准备2.1。1施工前应进行技术交底工作；2.1.2配备相应的施工质量验收规范。2、材料准备2。2。1凡所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27％的阻燃料指标，并有检定检验报告单和产品出厂合格证等质量证明文件。2.2.2阻燃型塑料管，其外壁应有间距不大于lm的连续阻燃标记和制造厂厂标。管理外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准,管壁厚度应均匀一致。2.2。3所用阻燃型塑料管附件及明配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座盒、直接头等,必须使用配套的阻燃型塑料制品。2。2.4阻燃型塑料灯头盒、开关盒、接线盒、插座盒，均应外观整齐,开孔齐全，无劈裂损坏等现象。2.2。5粘合剂必须使用与阻燃型塑料管配套的产品,粘合剂必须在有效限期内使用。2。2.6阻然型塑料管附件材料质氧指数应达到27％以上的性能指标；阻然型塑料管不得在室外高温和易受机械损伤的场所明敷设。2.2。7镀锌钢管（或电线管）壁厚均匀，焊缝均匀,无劈裂、砂眼、棱刺和凹扁现象。除镀锌管外其它管材需预先除锈刷防腐漆（非镀锌钢导管埋入现浇混凝土时，导管内壁应作防腐处理,外壁可不作防腐处理）,镀锌管或刷过防腐漆的钢管外表层完整，无剥落现象，应具有产品材质单和合格证。2。2。8管箍使用通丝管箍。丝和清晰和乱扣，镀锌层完整无剥落，无劈裂，两端光滑无毛刺,并有产品合格证.2.2。9锁紧螺母（根母）外形完好无损,丝扣清晰，并有产品合格证。2。2。10铁制灯头盒、开关盒、接线盒等，金属板厚度应不小于1.2MM，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全,并有产品合格证。2。2。11面板、盖板的规格、高与宽、安装孔距应与所用盒配套，外形完整无损,板面颜色均匀一致，并有产品合格证。2.2。12圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，并有产品合格证。2。2。13螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件。2.2。14其它材料（如辅助材料：镀锌铁丝，专用粘接剂、铅丝、电焊条、防锈漆、水泥、机油等）无过期变质现象.2。2。15护口有用于薄、厚管之区别，护口要完整无损，并有产品合格证。3、主要机具2.3。1铅笔、皮尺、水平尺、卷尺、尺杆、角尺、线坠、小线、粉线灰铲等。2。2。2手锤、錾子、钢锯、锯条、刀锯、扁锉、圆锉、半园锉、活扳子、鱼尾钳、灰桶、水桶等。2。3。3弯管弹簧（简称弯簧）、剪管器，手电钻、钻头、压力案子、台钻等。2.2.4电锤、热风机、电炉子、手电钻、射钉枪、拉铆枪、开孔器、绝缘手套、工具袋，工具箱、煨管器，高凳等。2.3。5煨管器、液压煨管器、液压开孔器、压力案子、套丝板、导管机.4、作业条件2.4.1配合混凝土结构施工时,根据图在梁、板、柱中预下过管及各种埋件.根据电气设计施工图要求与土建墙上弹出的水平线，安装管路和箱盒。2。3。2在配合砖结构施工时，预埋大型埋件角钢支架及过管。2.4。3在装修前根据土建水平线及抹灰厚度与管道走向，按设计图进行弹线浇注埋件及稳装角钢支架。2。4.4喷浆完成后，才能进行管路及各种盒、箱安装,并应防止管道污染。2。4.5配合土建混凝土结构施工时，大模板、滑模板施工混凝土墙、在钢筋绑扎过程中，根据设计图要求预埋套盒及管路,同时办理隐检手续。2。4。6加气混凝土楼板、圆孔板、应配合土建调整好吊装楼板的板缝时，同时根据设计图进行配管.2。4.7暗管敷设:（1）各层水平线和墙厚度线弹好，配合土建施工.（2）预制混凝土板上配管，在做好地面以前弹好水平线。（3）现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。（4）预制大楼板就位完毕，及时配合土建在整理板缝锚固筋（胡子筋）时，将管路弯曲连接部位按要求做好。（5）预制空心板，配合土建就位同时配管。（6）随墙（砌体）配合施工立管.（7）随大模板现浇混凝土墙配管，土建钢...
