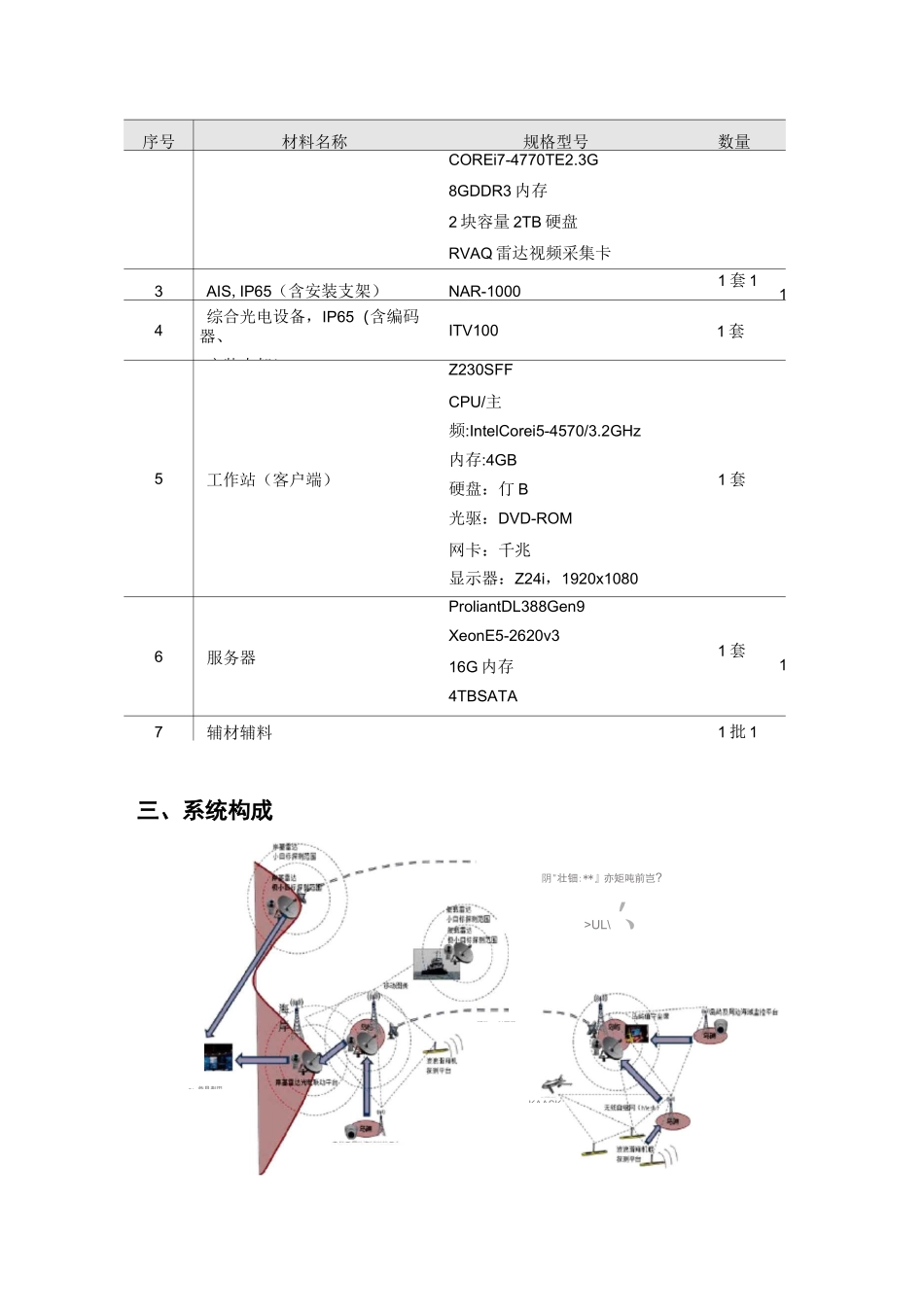

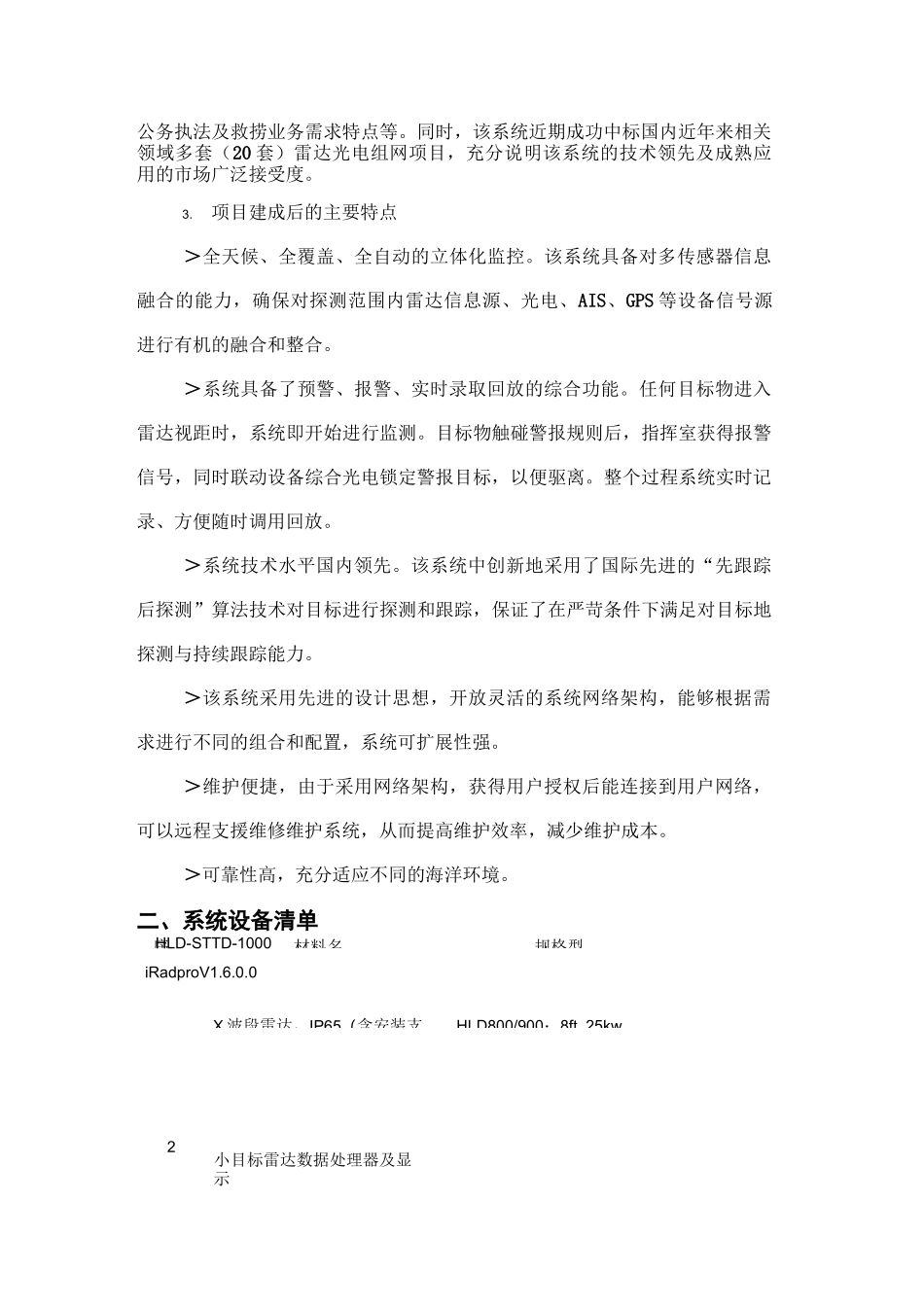

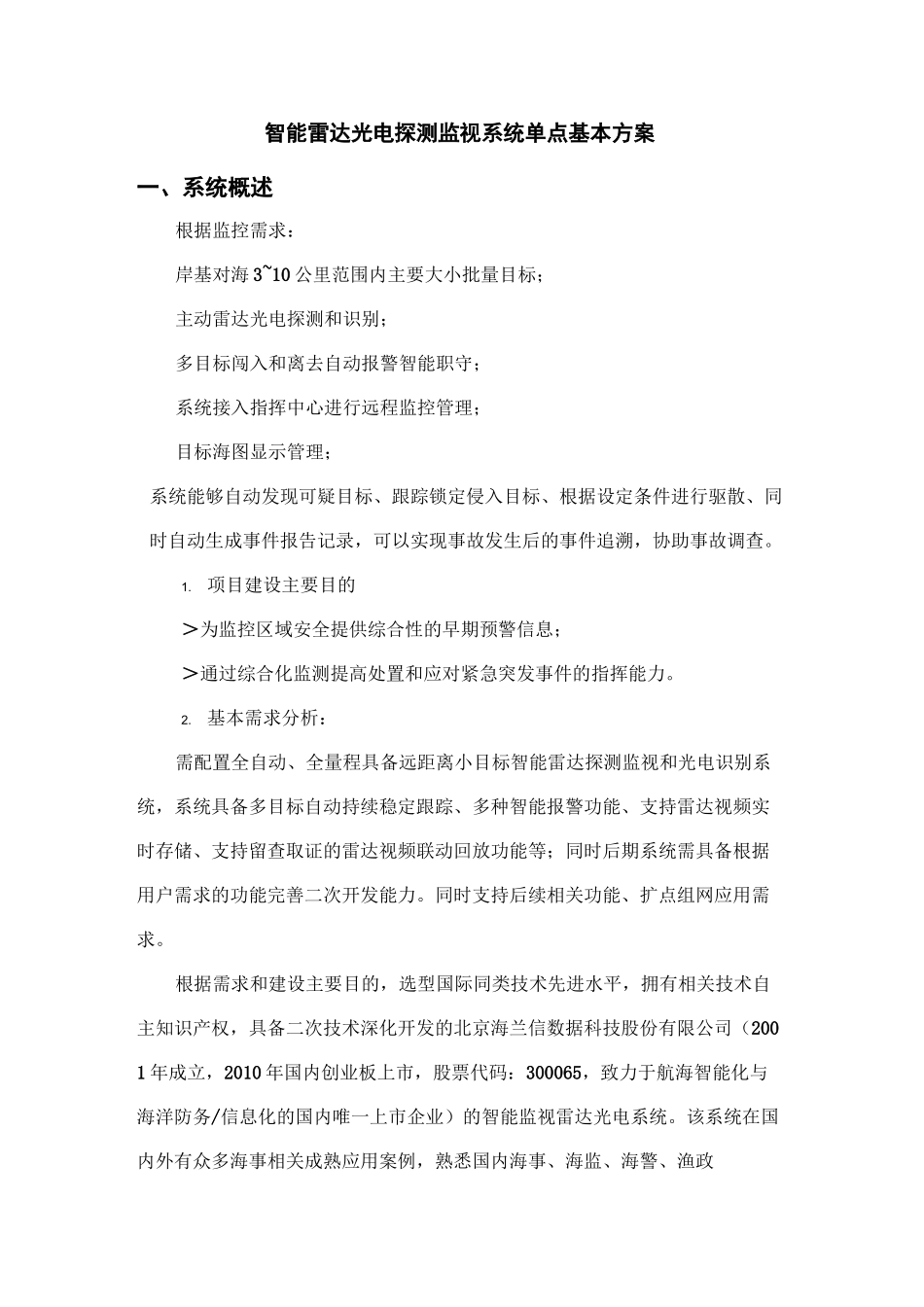

智能雷达光电探测监视系统单点基本方案一、系统概述根据监控需求:岸基对海3~10公里范围内主要大小批量目标;主动雷达光电探测和识别;多目标闯入和离去自动报警智能职守;系统接入指挥中心进行远程监控管理;目标海图显示管理;系统能够自动发现可疑目标、跟踪锁定侵入目标、根据设定条件进行驱散、同时自动生成事件报告记录,可以实现事故发生后的事件追溯,协助事故调查。1.项目建设主要目的>为监控区域安全提供综合性的早期预警信息;>通过综合化监测提高处置和应对紧急突发事件的指挥能力。2.基本需求分析:需配置全自动、全量程具备远距离小目标智能雷达探测监视和光电识别系统,系统具备多目标自动持续稳定跟踪、多种智能报警功能、支持雷达视频实时存储、支持留查取证的雷达视频联动回放功能等;同时后期系统需具备根据用户需求的功能完善二次开发能力。同时支持后续相关功能、扩点组网应用需求。根据需求和建设主要目的,选型国际同类技术先进水平,拥有相关技术自主知识产权,具备二次技术深化开发的北京海兰信数据科技股份有限公司(2001年成立,2010年国内创业板上市,股票代码:300065,致力于航海智能化与海洋防务/信息化的国内唯一上市企业)的智能监视雷达光电系统。该系统在国内外有众多海事相关成熟应用案例,熟悉国内海事、海监、海警、渔政序材料名规格型X波段雷达,IP65(含安装支HLD800/900;8ft,25kw小目标雷达数据处理器及显示2公务执法及救捞业务需求特点等。同时,该系统近期成功中标国内近年来相关领域多套(20套)雷达光电组网项目,充分说明该系统的技术领先及成熟应用的市场广泛接受度。3.项目建成后的主要特点>全天候、全覆盖、全自动的立体化监控。该系统具备对多传感器信息融合的能力,确保对探测范围内雷达信息源、光电、AIS、GPS等设备信号源进行有机的融合和整合。>系统具备了预警、报警、实时录取回放的综合功能。任何目标物进入雷达视距时,系统即开始进行监测。目标物触碰警报规则后,指挥室获得报警信号,同时联动设备综合光电锁定警报目标,以便驱离。整个过程系统实时记录、方便随时调用回放。>系统技术水平国内领先。该系统中创新地采用了国际先进的“先跟踪后探测”算法技术对目标进行探测和跟踪,保证了在严苛条件下满足对目标地探测与持续跟踪能力。>该系统采用先进的设计思想,开放灵活的系统网络架构,能够根据需求进行不同的组合和配置,系统可扩展性强。>维护便捷,由于采用网络架构,获得用户授权后能连接到用户网络,可以远程支援维修维护系统,从而提高维护效率,减少维护成本。>可靠性高,充分适应不同的海洋环境。二、系统设备清单HLD-STTD-1000iRadproV1.6.0.0序号材料名称规格型号数量COREi7-4770TE2.3G8GDDR3内存2块容量2TB硬盘RVAQ雷达视频采集卡3AIS,IP65(含安装支架)NAR-10001套114综合光电设备,IP65(含编码器、安装支架)ITV1001套5工作站(客户端)Z230SFFCPU/主频:IntelCorei5-4570/3.2GHz内存:4GB硬盘:仃B光驱:DVD-ROM网卡:千兆显示器:Z24i,1920x10801套6服务器ProliantDL388Gen9XeonE5-2620v316G内存4TBSATA1套17辅材辅料1批1三、系统构成a:临見劃甲阴"壮钿:**』亦矩吨前岂?>UL\'、邛戢tn*科厲萇KAASK2.1系统构架示意图(后续支撑四套组网扩展示意)水平波束宽-3dB最大i11°1:垂直波束宽-3dB最大■24°|增益值|1131dBi1■i限制相对风速|111天线转速111120km/hr|11128rpm|可选转速45rpmiiI抗风能力45m/s(工作)60m/s(生存)|1马达11有保护,有告警1该系统雷达原始视频采集(RVAQ)模块能够与不同的雷达传感器相连接。该模块从雷达传感器接收视频,触发,天线方位角和天线航向信号并对数字转换进行模拟。雷达原始视频也在该阶段进行数字化。而在此时模块并不执行对任何目标的检测,过滤或信号处理。可通过一个内置的示波器对输入到该模块的信号进行监控并将其显示到服务监视器上。此外,该系统雷达处理器在不同的海杂波和雨滴杂波以及来自其他雷达的干扰下能适应各种气象条件。可通过一项基于浮动阈值,误报率和多项扫描相关性组合的先进自适应滤波技术来抑制不需要的信号。雷达目标跟踪处理...
