桥式起重机安装施工质量计划VIP免费

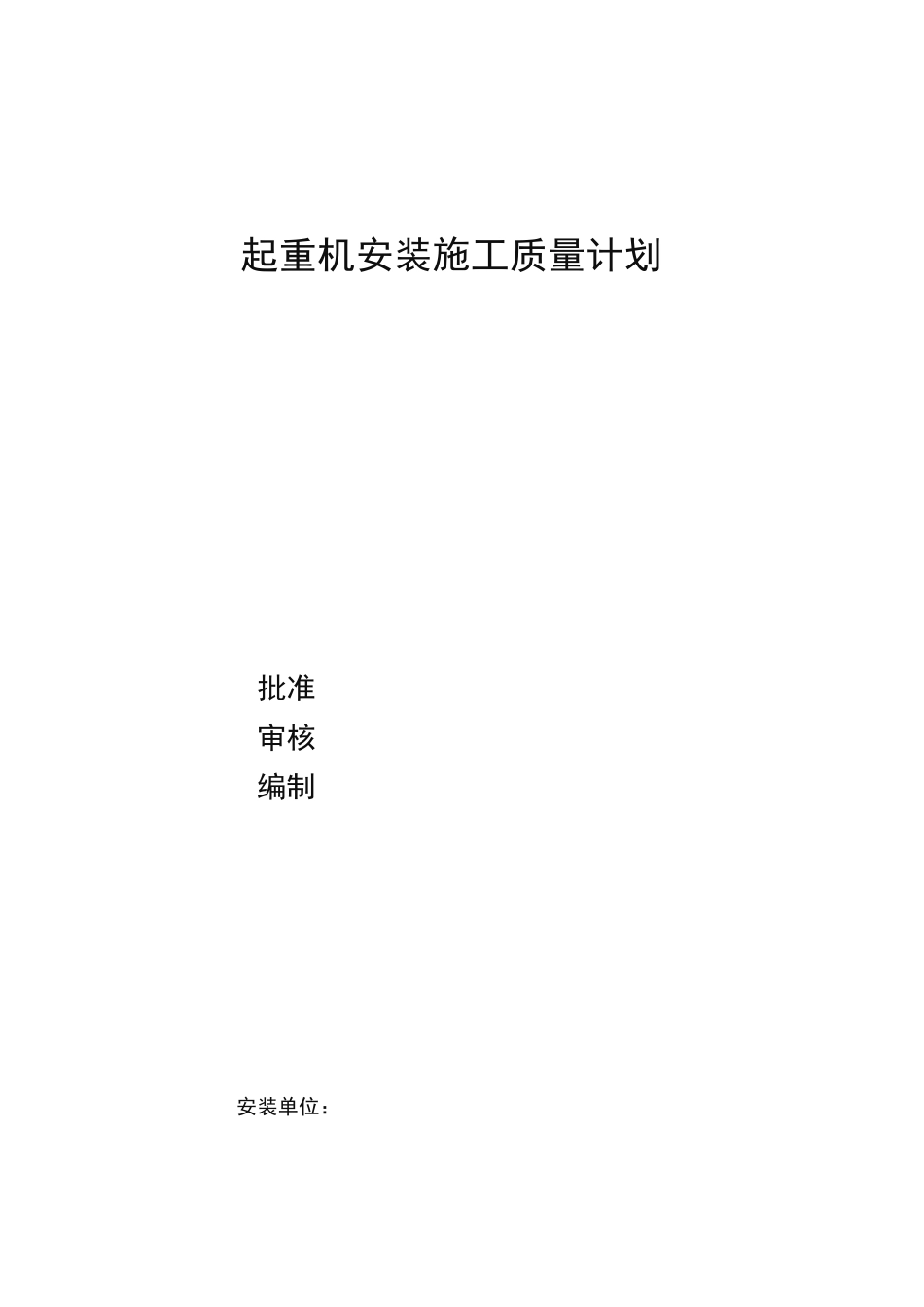

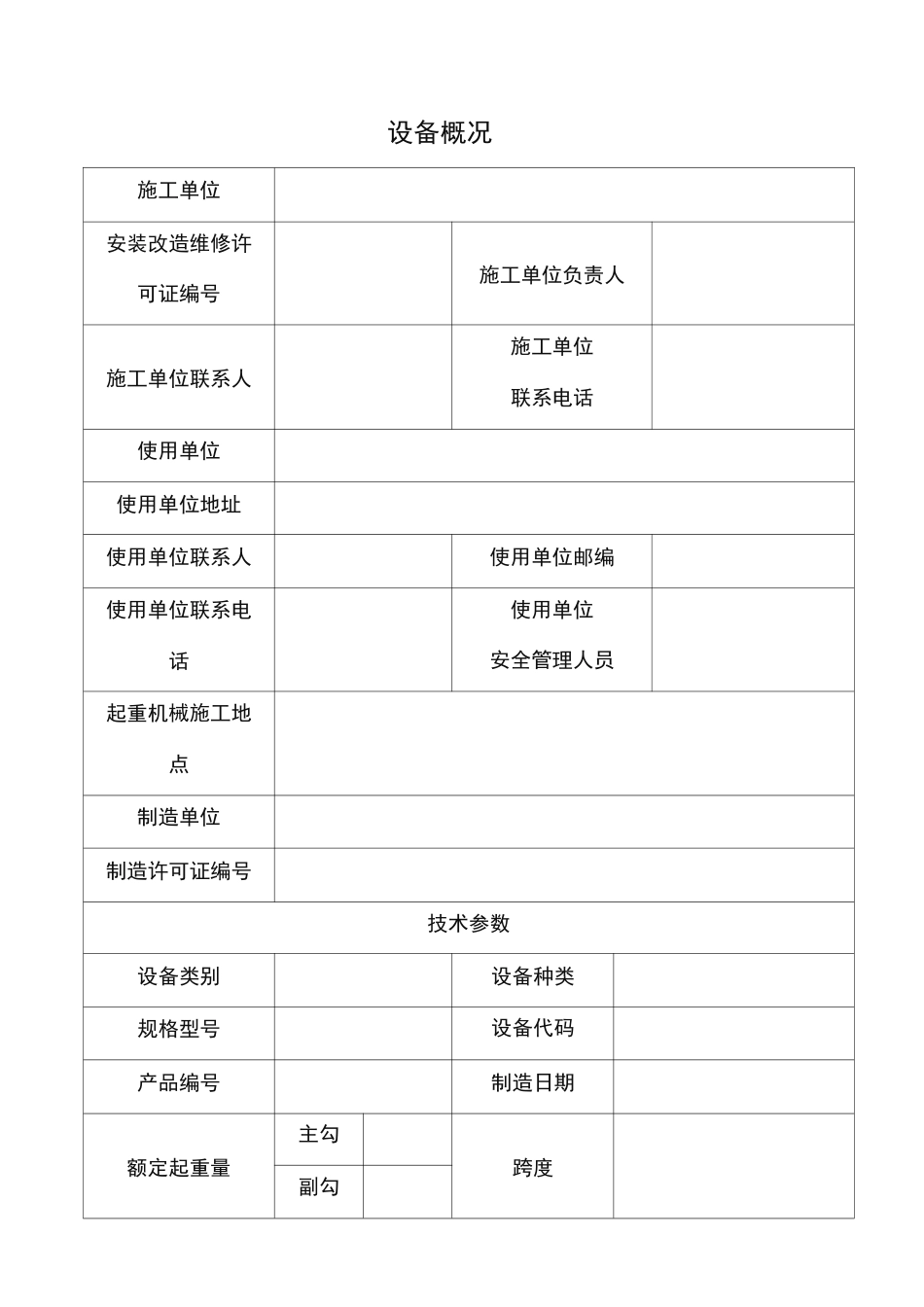

起重机安装施工质量计划批准审核编制安装单位：设备概况施工单位安装改造维修许可证编号施工单位负责人施工单位联系人施工单位联系电话使用单位使用单位地址使用单位联系人使用单位邮编使用单位联系电话使用单位安全管理人员起重机械施工地点制造单位制造许可证编号技术参数设备类别设备种类规格型号设备代码产品编号制造日期额定起重量主勾跨度副勾悬臂（左）悬臂（右）起升高度起升速度大车运行速度小车运行速度工作级别施工类别施工负责人技术负责人监检员日期起重机安装施工人员安排表序号工种姓名操作证号主要职责123456789101112131415施工负责人技术负责人监检员监检方式日期安装检验序号检验项目检验内容与要求检验结果备注1标志起重机明显部位应有清晰可见的起重量标牌2主要受力部位主要受力构件(主梁、端梁、主端梁连接处、支腿与主梁连接处等)不得有明显可见的连接缺陷和腐蚀、变形、开裂等缺陷3主梁上拱度F=(0.9—1.4)S/1000。且最大拱度在跨中的S/10范围内5主梁水平弯曲fWS/20006跨度偏差桥式起重机△s=±5mm,且相对差＜5mmo7司机室司机室内应设灭火器，地面铺设绝缘地板，室外应设电铃并性能可靠，门的开向应符合规定要求。8梯子、栏杆、走台栏杆高度为1050m,走向宽度不小于500mm,梯子和走台应牢固可靠和防滑性能良好。9道轨轨道可靠固定，螺栓不得松动，压板不得开焊或变形，轨面不得有裂纹、疤痕和影响安全运行的缺陷。10小车轨道轨距偏差箱形梁：跨端=±2mm,跨中：当s<19.5m时，为+1〜+5mm;当s>19.5m时，为+1〜+7mm。11主梁对角线差<5mm12吊钩应有出厂合格证，不得用铸造吊钩，转动部件应灵活，表面应光洁无裂纹、剥裂等缺陷13钢丝绳绳端应固定牢靠，固定压板不小于2个，用绳卡连接时绳卡的数量不小于3个，用楔形连接时楔块不得松动移位，用合金压缩法连接时，套筒两端不得有断丝，套筒不得有裂纹。余留圈数不得少于2圈15卷筒组固定钢丝绳的压板不得有缺损或松动等缺陷16滑轮组滑轮应无裂纹轮缘无缺损，滑轮槽表面应光洁平滑，应有防止钢丝绳跳出轮槽的装置17制动器动力制动的起重机，每套独立的起升、变幅、1819运行机构都必须装设制动器。吊运熔融金属或易燃易爆等危险品的起升机构须装设两套制动器。制动轮摩擦面与摩擦片之间应接触均匀，且不得有影响制动性能的缺陷或油污。开闭应灵活，制动应平稳可靠。制动轮应无裂纹或破损。凹凸不平度不得大于1.5mm,不得有摩擦垫片的固定铆钉引起的划痕。20减速器减速器地脚螺栓、壳体连接螺栓不得松动。工作时无异常声响、振动或漏油。21开式齿轮轮齿应啃和平稳，无裂缝、无断齿。22联轴器联轴器运转时无撞击、振动、零件无损坏，连接无松动。23起升高度限位器起升机构至少装一套起升限位开关，吊运液态金属的起重机构必须装两套限位开关，两套开关动作有先后，并采用不同结构形式和控制不同的断路装置。24行程限位开关大、小车运行机构应在两端装设行程限位开关。碰撞限位开关后，起重应能在碰撞缓冲器前停止。25起重量限制器起重机必须装设起重量限制器，限制其应有产品合格证和型式试验合格证明。应有报警和切断电源的功能。其综合误差：电气型装置综合误差±5%。机械型装置综合误差土8%。动作误差=（动作点-设定点）/设定点X100%;显示误差=（显示值-实测值）/实测值X100%O26缓冲器与端部止档大、小车运行机构的轨道端部应设缓冲器和端部止档，缓冲器性能应可靠，两边止档应同时接触缓冲器。挡轨板和支撑大、小车运行机构应装挡轨板和支撑架；挡轨板距轨道面不大于10mm;支撑架距轨道面应不大于20mm;合一为一时，不大于10mm27导电滑线防护使用滑线的起重机，凡作业人员或吊具易触碰滑线的部位，均应装设导电滑线防护板，且应完好无损。28连锁开关司机室登上大车平台的舱口，登上大车平台的端梁门，司机室外走台的栏杆门，都应装设连锁开关。29馈电装置滑线在非导电接触面涂安全可靠色素；并设表示有电且功能正常的指示灯。30滑线应平直，导电接触面应平整,，无锈蚀，继电器沿滑线全长可靠接触。采用软电缆供电时，应有合适的收放装置，移动距离大于20m时应设牵引绳31总电源的失压保护装置应有效。32电路和电气保护总电...
