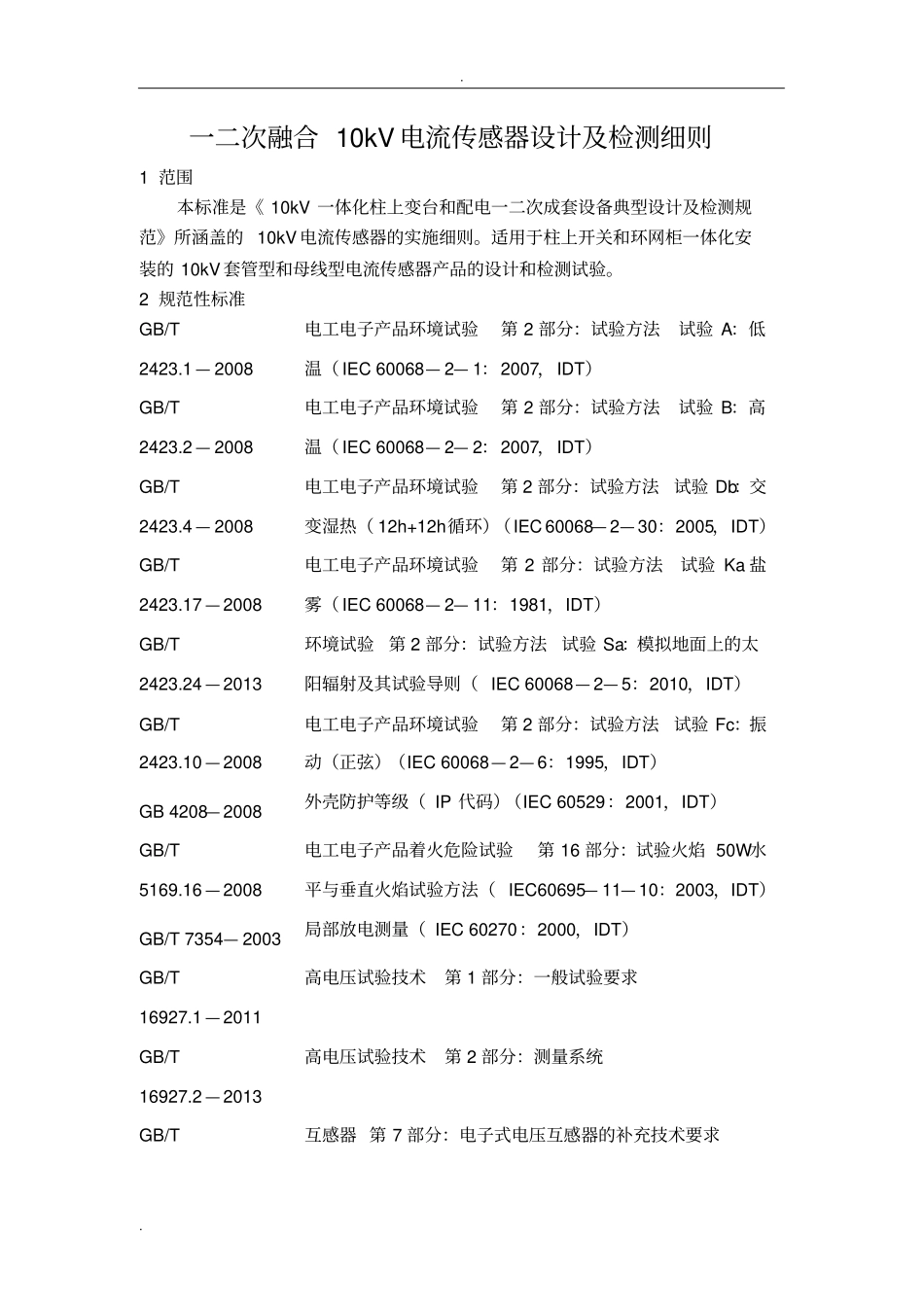

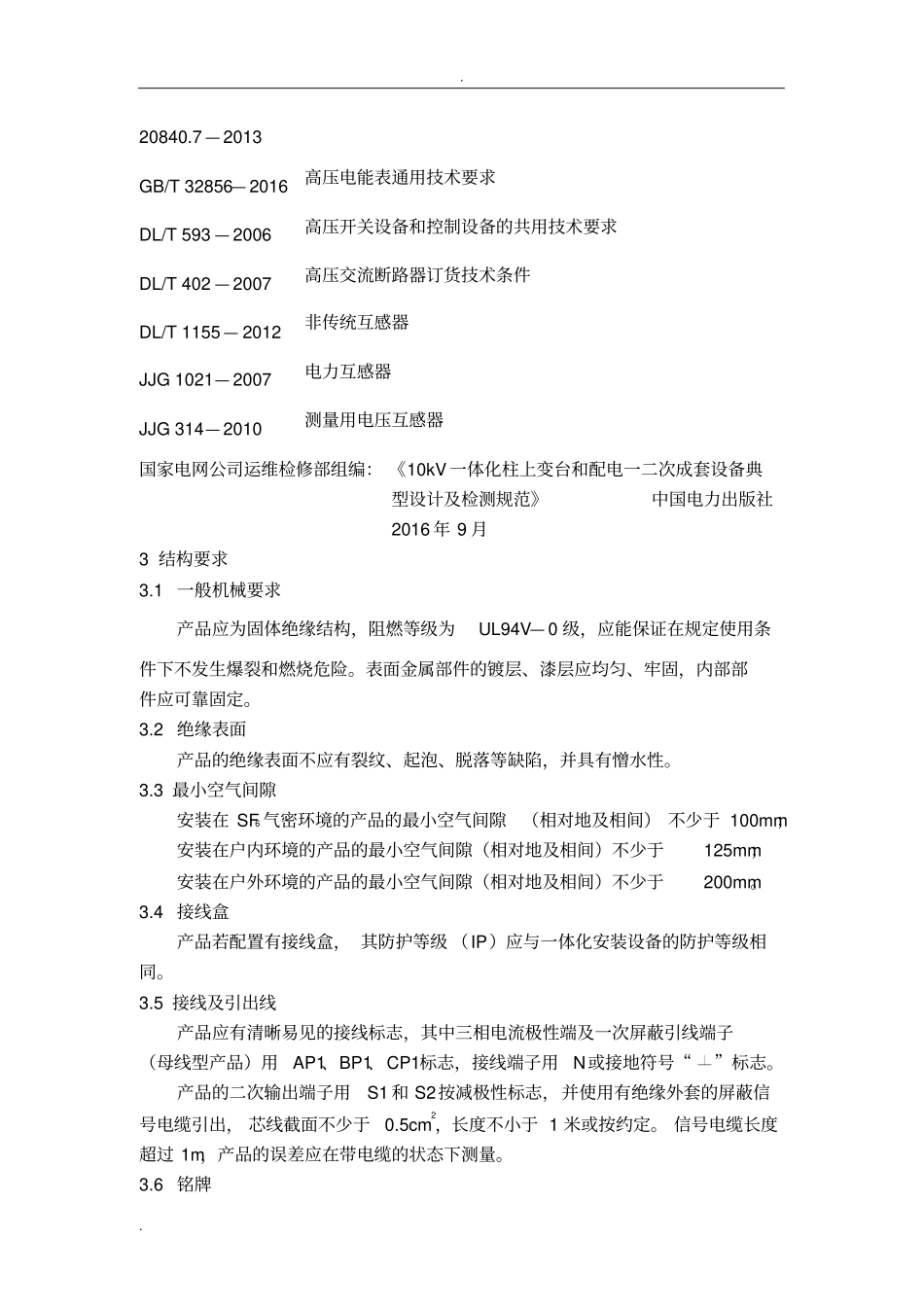

..一二次融合10kV电流传感器设计及检测细则1范围本标准是《10kV一体化柱上变台和配电一二次成套设备典型设计及检测规范》所涵盖的10kV电流传感器的实施细则。适用于柱上开关和环网柜一体化安装的10kV套管型和母线型电流传感器产品的设计和检测试验。2规范性标准GB/T2423.1—2008电工电子产品环境试验第2部分：试验方法试验A：低温（IEC60068—2—1：2007，IDT）GB/T2423.2—2008电工电子产品环境试验第2部分：试验方法试验B：高温（IEC60068—2—2：2007，IDT）GB/T2423.4—2008电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环）（IEC60068—2—30：2005，IDT）GB/T2423.17—2008电工电子产品环境试验第2部分：试验方法试验Ka盐雾（IEC60068—2—11：1981，IDT）GB/T2423.24—2013环境试验第2部分：试验方法试验Sa：模拟地面上的太阳辐射及其试验导则（IEC60068—2—5：2010，IDT）GB/T2423.10—2008电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）（IEC60068—2—6：1995，IDT）GB4208—2008外壳防护等级（IP代码）（IEC60529：2001，IDT）GB/T5169.16—2008电工电子产品着火危险试验第16部分：试验火焰50W水平与垂直火焰试验方法（IEC60695—11—10：2003，IDT）GB/T7354—2003局部放电测量（IEC60270：2000，IDT）GB/T16927.1—2011高电压试验技术第1部分：一般试验要求GB/T16927.2—2013高电压试验技术第2部分：测量系统GB/T互感器第7部分：电子式电压互感器的补充技术要求..20840.7—2013GB/T32856—2016高压电能表通用技术要求DL/T593—2006高压开关设备和控制设备的共用技术要求DL/T402—2007高压交流断路器订货技术条件DL/T1155—2012非传统互感器JJG1021—2007电力互感器JJG314—2010测量用电压互感器国家电网公司运维检修部组编：《10kV一体化柱上变台和配电一二次成套设备典型设计及检测规范》中国电力出版社2016年9月3结构要求3.1一般机械要求产品应为固体绝缘结构，阻燃等级为UL94V—0级，应能保证在规定使用条件下不发生爆裂和燃烧危险。表面金属部件的镀层、漆层应均匀、牢固，内部部件应可靠固定。3.2绝缘表面产品的绝缘表面不应有裂纹、起泡、脱落等缺陷，并具有憎水性。3.3最小空气间隙安装在SF6气密环境的产品的最小空气间隙（相对地及相间）不少于100mm；安装在户内环境的产品的最小空气间隙（相对地及相间）不少于125mm；安装在户外环境的产品的最小空气间隙（相对地及相间）不少于200mm。3.4接线盒产品若配置有接线盒，其防护等级（IP）应与一体化安装设备的防护等级相同。3.5接线及引出线产品应有清晰易见的接线标志，其中三相电流极性端及一次屏蔽引线端子（母线型产品）用AP1、BP1、CP1标志，接线端子用N或接地符号“”标志。产品的二次输出端子用S1和S2按减极性标志，并使用有绝缘外套的屏蔽信号电缆引出，芯线截面不少于0.5cm2，长度不小于1米或按约定。信号电缆长度超过1m，产品的误差应在带电缆的状态下测量。3.6铭牌..产品应有牢固地附在产品可见表面的铭牌，铭牌内容应包括：3.6.1制造厂名或商标；3.6.2产地及认证标志；3.6.3产品型号（套管型YLR—，母线型YLM—）；3.6.4产品制造所依据的标准代号；3.6.5准确度等级（相电压0.5S级或1S级，零序电压1/10P10）；3.6.6额定二次负荷电阻；3.6.7额定一次相电流（600A）和二次相电流压降（1V），额定一次零序电流（20A）和零序电流压降（0.2V）；3.6.8产品顺序号和制造年份，顺序号还应标志在产品壳体上易观察的位置。4电气要求4.1交流耐受电压三相的二次端子之间，二次端子与接地端子之间的交流耐受电压为3kV。母线型产品一次屏蔽端子与二次端子及接地端子之间的交流耐受电压为42kV。4.2冲击耐受电压母线型产品三相的一次屏蔽端子与二次端子及接地端子之间的雷电冲击耐受电压为75kV，雷电截波耐受电压为85kV。4.3局部放电母线型产品三相的一次屏蔽端子与二次端子及接地端子之间施加14.4kV电压时，局部放电量不超过20pC。4.4二次负荷产品应规定额定二次负荷。额定负荷不应大于20kΩ时，实际负荷与额定负荷的偏差不应超过±10%。4.5基本误差4.5.1参比条件下准确度0.5S级...
