土方开挖与基坑支护专项施工方案VIP专享VIP免费

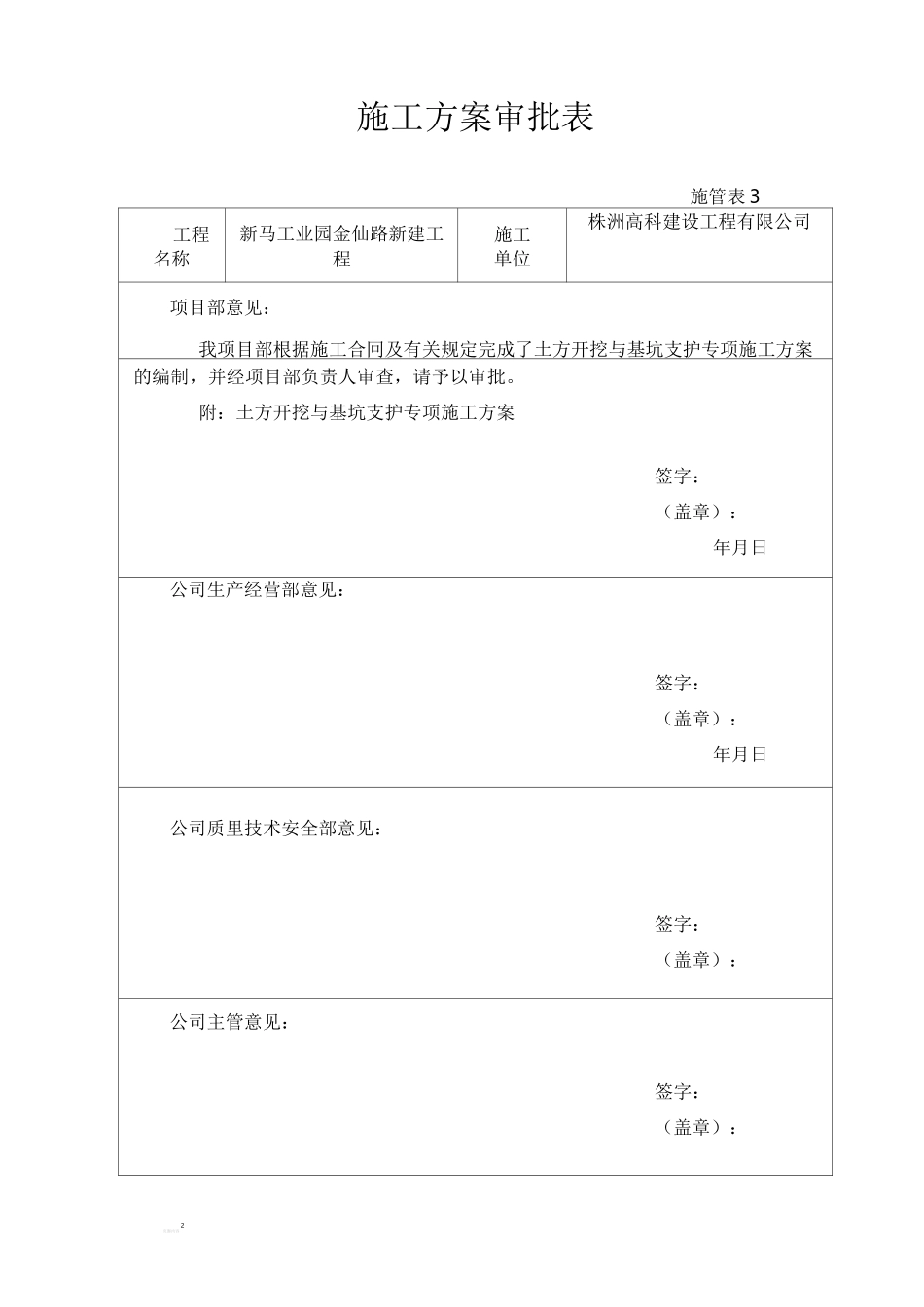

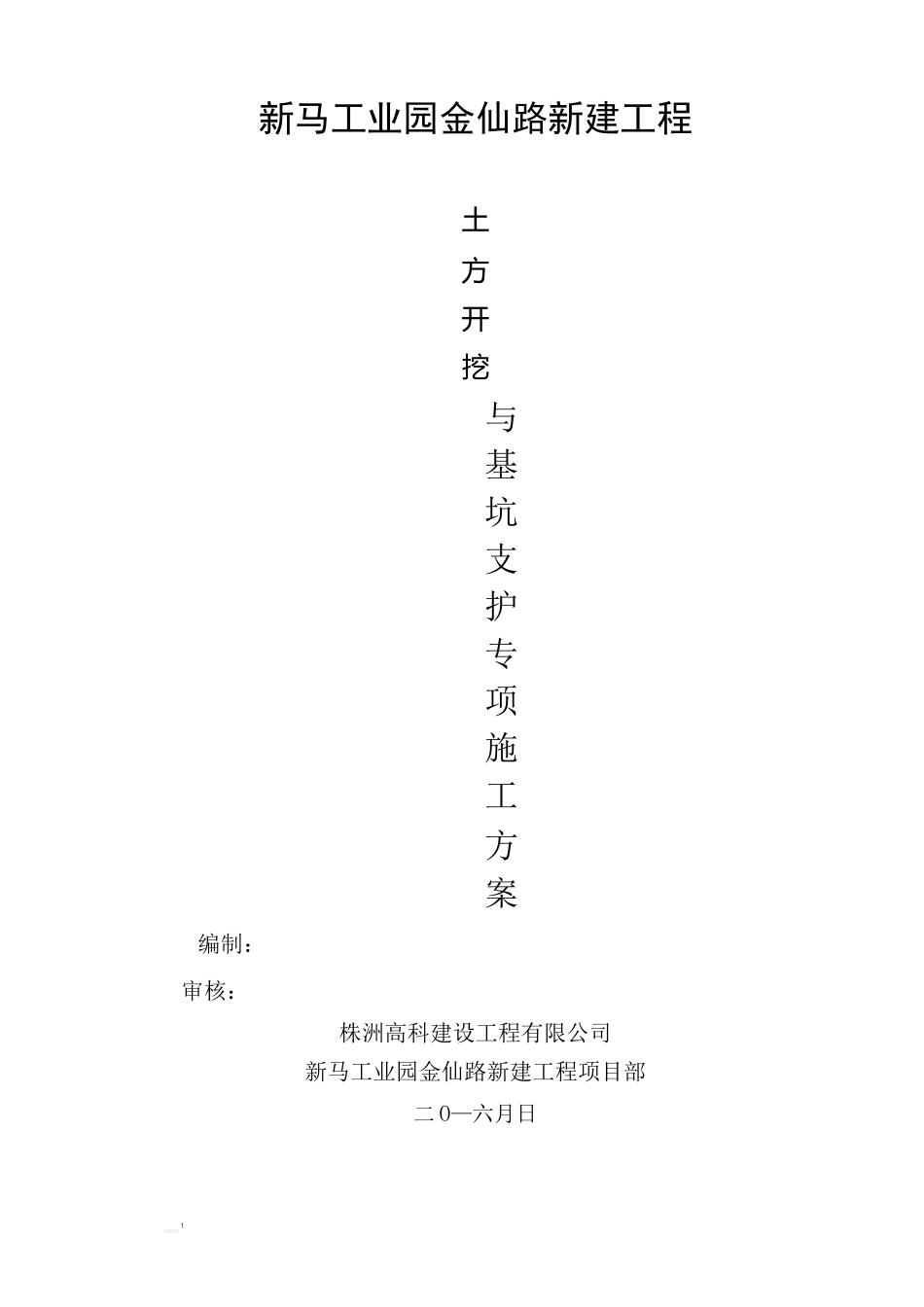

页脚内容1新马工业园金仙路新建工程土方开挖与基坑支护专项施工方案编制：审核：株洲高科建设工程有限公司新马工业园金仙路新建工程项目部二O—六月日页脚内容2施工方案审批表施管表3工程名称新马工业园金仙路新建工程施工单位株洲高科建设工程有限公司项目部意见：我项目部根据施工合冋及有关规定完成了土方开挖与基坑支护专项施工方案的编制，并经项目部负责人审查，请予以审批。附：土方开挖与基坑支护专项施工方案签字：（盖章）：年月日公司生产经营部意见：签字：（盖章）：年月日公司质里技术安全部意见：签字：（盖章）：公司主管意见：签字：（盖章）：页脚内容3施工组织设计（方案）报审表工程名称：新马工业园金仙路新建工程编号：致：湖南工大项目管理有限公司（监理单位我方已根据施工合同的有关规定完成了新马工业园金仙路新建工程土方开挖与基坑支护专项施工方案的编制,并经我单位上级技术负责人审查批准，请予以审查。附：土方开挖与基坑支护专项施工方案承包单位（章）：项目经理：日期：专业监理工程师审查意见:专业监理工程师：日期：页脚内容4第一章工程'况及具体施工步骤一、方案编制依据1、《建筑基坑支护技术规程》(JGJ120-99)；2、《建筑地基基础设计规范》(GB50007-2002)；3、《市政工程勘察规范》(CJJ56-94)；4、《岩土工程勘察规范》(GB50021-2001)5、《详细勘察阶段岩土工程勘察报告》(勘2009-039)；6、设计图纸和其它有关规范和规程。二、工程'况本工程为新马工业园金仙路新建工程，位于株洲市天元区，服务范围为：承接金仙路至新马东路沿线污水。主要工程量：根据设计施工图纸，新马工业园金仙路新建工程由工作井、接收井和管线等组成，其中工作井3座，接收井5座；设计尺寸、壁厚、井深根据管线埋深及排水坡度确定，最大工作井的深度为13.17m,最小工作井的深度7.o8m；垫层砼强度等级为C15，管座为C20，井护壁、底板、井盖为C30，井壁钢筋为II级钢、直径为©16、©18，间距100〜150,管线为DioooIII级钢筋砼排水管。三、周边环境状况管网线路施工都在已做好的水稳路上，边有水沟，一边靠近工业区，另一边是新马工业园金仙路道路施工在同时进行。页脚内容5四、工程地质及水文地质条件由于未做地质勘探方案，暂按粉质粘土层考虑。五、施工方案1、土层结构层为粉质粘土层,基坑采用逆作法人工施工开挖，开挖前需查清周边地下管线、障碍物的位置及埋深等情况，以确保管线安全和施工顺利进行。挖土施工前复检轴线位置，选择固定可靠的位置设立定位桩，对四个角点进行绑定，并用石灰放出工作坑四周边线，对于原混凝土路面先采用液压炮机炮松原路面结构层，用挖掘机清除结构层碎渣，炮机炮松路面时工作坑内预留0.4米，待挖除坑内渣土，用切割机切齐边线，再人工凿除。路面结构层下土层，采用人工开挖，龙门架、电动葫芦车出土。人工开挖采取分层对称开挖。并严格遵循“分层开挖、严禁超挖”及“大基坑小开挖”的原则。在开挖土方时，安排一人用全站仪和水准仪进行轴线、中心点和桩的标高测量，确保位置正确，当挖至标高接近基础底板标高时，边铲平边配合人工清槽，同时应经常检查边坡情况，防止坑壁受雨浸泡造成塌方。开挖时当坑内有积水，在工作坑内四周设0.3X0.3米排水沟、设集水井，并用潜水泵将集水井内集水随时排入就近下水道。2、根据土质情况每挖深1〜1.5米进行钢筋混凝土护壁，如果遇到土质松散，采用高标号水泥浆将四周边坡松散土质固化，再进行钢筋混凝土护壁。基坑开挖施工至基础底板标高时，在24小时内必须完成砼层浇注。工作坑开挖程序：测量放线f切线分层开挖f排、降水f留足预留土层等。3、工作坑开挖后钢筋绑扎：按图纸弹放护壁钢筋的分档标志，摆放横向、纵向层钢筋。绑扎钢筋时，两钢筋交点部位全部绑扎牢固，保证受力钢筋不位移。双向受力的钢筋不得跳扣绑扎。相邻两壁交错钢筋、上下级护壁钢筋接头位置和搭接长度均要符合规范和设计要求。钢筋搭接处，在中间和两端按规定用钢丝扎牢。绑扎成型后，铁丝必须扎紧，不得有滑动、折段、位移等情况，在安装及浇筑砼时不得松动、变形。工作坑在顶管预留孔位置进行钢筋加固。为使工作坑尽早投入顶...
