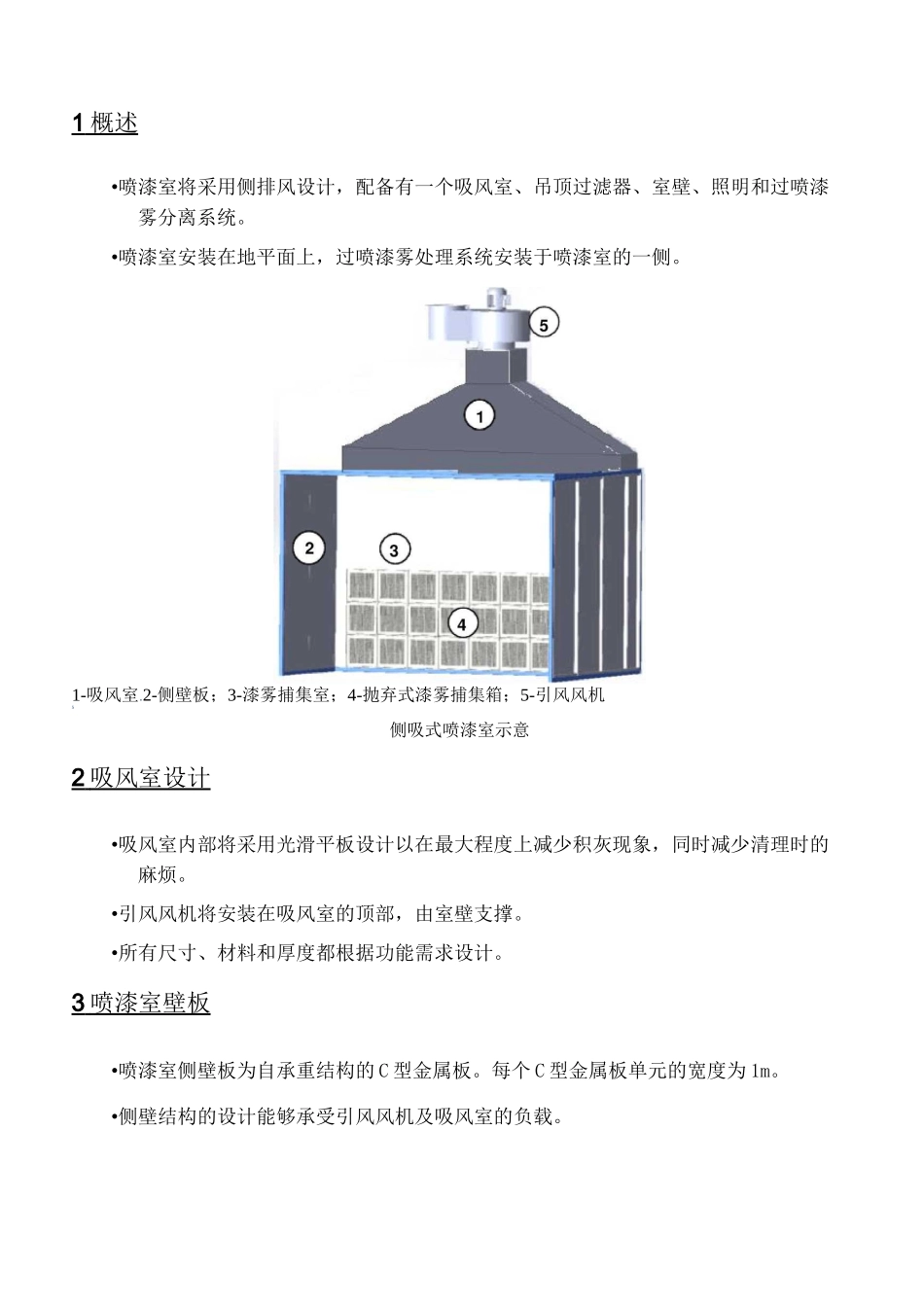

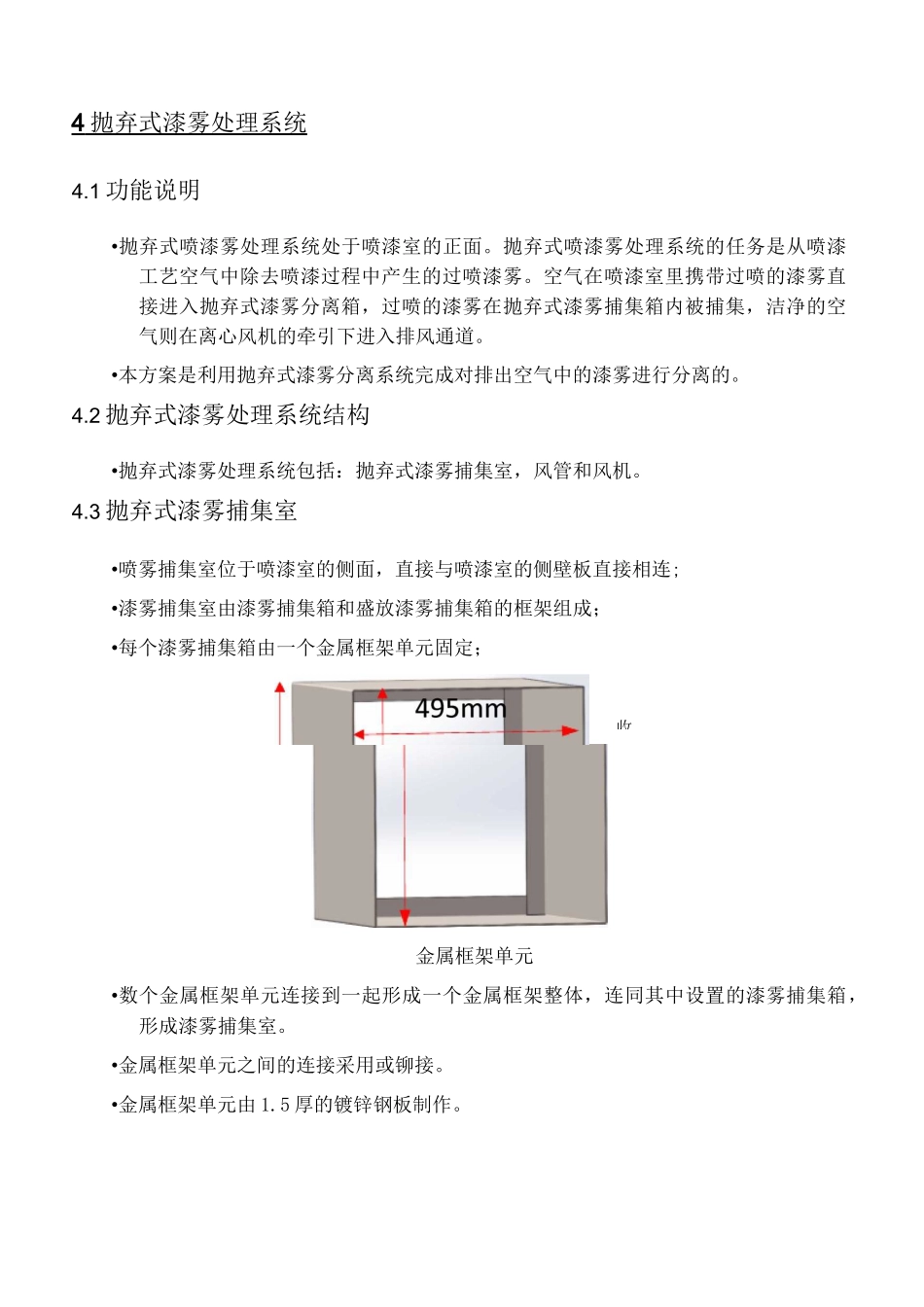

抛弃式喷漆室方案（XT-500型）2018-9-24嘉兴性天环保科技有限公司嘉兴市南湖区亚太路705号清华长三角研究院B座13层抛弃式喷漆室方案（XT-500型）1概述•喷漆室将采用侧排风设计，配备有一个吸风室、吊顶过滤器、室壁、照明和过喷漆雾分离系统。•喷漆室安装在地平面上，过喷漆雾处理系统安装于喷漆室的一侧。1-吸风室.2-侧壁板；3-漆雾捕集室；4-抛弃式漆雾捕集箱；5-引风风机5侧吸式喷漆室示意2吸风室设计•吸风室内部将采用光滑平板设计以在最大程度上减少积灰现象，同时减少清理时的麻烦。•引风风机将安装在吸风室的顶部，由室壁支撑。•所有尺寸、材料和厚度都根据功能需求设计。3喷漆室壁板•喷漆室侧壁板为自承重结构的C型金属板。每个C型金属板单元的宽度为1m。•侧壁结构的设计能够承受引风风机及吸风室的负载。收4抛弃式漆雾处理系统4.1功能说明•抛弃式喷漆雾处理系统处于喷漆室的正面。抛弃式喷漆雾处理系统的任务是从喷漆工艺空气中除去喷漆过程中产生的过喷漆雾。空气在喷漆室里携带过喷的漆雾直接进入抛弃式漆雾分离箱，过喷的漆雾在抛弃式漆雾捕集箱内被捕集，洁净的空气则在离心风机的牵引下进入排风通道。•本方案是利用抛弃式漆雾分离系统完成对排出空气中的漆雾进行分离的。4.2抛弃式漆雾处理系统结构•抛弃式漆雾处理系统包括：抛弃式漆雾捕集室，风管和风机。4.3抛弃式漆雾捕集室•喷雾捕集室位于喷漆室的侧面，直接与喷漆室的侧壁板直接相连;•漆雾捕集室由漆雾捕集箱和盛放漆雾捕集箱的框架组成；•每个漆雾捕集箱由一个金属框架单元固定；金属框架单元•数个金属框架单元连接到一起形成一个金属框架整体，连同其中设置的漆雾捕集箱，形成漆雾捕集室。•金属框架单元之间的连接采用或铆接。•金属框架单元由1.5厚的镀锌钢板制作。•每个金属框架单元的后端的四周都有收口，收口的宽度为40mm，此收口用于限位和密封；框架漆雾捕集箱装入框架4.4抛弃式漆雾捕集箱4.4.1抛弃式漆雾捕集箱结构简介•抛弃式漆雾捕集箱的外壳由高强度硬纸板制作，整个外壳的强度满足搬运和漆雾捕集工况的需要。•抛弃式漆雾捕集箱内部有两段组成，分别是漆雾捕集段和最终过滤段。漆雾捕集段位于漆雾捕集箱的入口端，最终过滤段位于漆雾捕集箱的出口端。•漆雾捕集段的作用是捕集绝大部分的漆雾，最终过滤段用来全面拦截剩余的微量漆雾。•漆雾捕集段由数排漆雾捕集单元组成，漆雾捕集单元为菱形柱状，漆雾捕集单元纤维材料并有塑料框架束缚，每排漆雾捕集单元的漆雾捕集单元之间设置有间隙且长对角线在一条直线上。•前后两排漆雾捕集单元之间设置有间隙且前后两排漆雾捕集单元之间交错设置。4.4.2漆雾捕集箱相关参数•尺寸规格：宽度W485*高度H485*深度D485；•漆雾捕集容纳能力：20公斤干漆/漆雾捕集箱；•额定通风量：1100立方米/小时；•最大通风量：1600立方米/小时•压力损失：50~800Pa，平均：400Pa；•分离效果：0.1~1.5毫克/立方米。4.4.3抛弃式漆雾捕集箱的更换由于漆雾捕集箱内部累积的油漆微粒越来越多，通过漆雾捕集箱的压差也会不断增加。当工作人员感受到吸风不再通畅式，需要进行更换。或在漆雾捕集室前后增加压差计，根据压差值判断漆雾捕集箱里面捕集油漆的量。达到该压差值上限之后，须更换过滤器。附抛弃式漆雾捕集室的详细费用计算漆雾捕集室的参数每天喷涂时间10小时/天每天过喷量20公斤/天油漆固体含量33.0%每天过喷固体量7公斤/天每套模组的对过喷干漆的容纳能力20公斤漆雾捕集箱的数量24个漆雾捕集箱总容纳能力480公斤每月工作天数26天漆雾分离箱使用的天数73天1漆雾捕集箱耗材费用漆雾捕集箱单价260元/个漆雾捕集箱消耗量8.0个/月分离模组月使用成本2231元/月2更换过滤器人工费用每个喷柜每次更换耗时40分钟每个喷柜每月更换分离部件耗时2分钟更换人员工资3500元/月更换人员小时工资13元/小时更换漆雾分离部件人工费用0元3漆渣的处理费用漆渣的产生量8公斤/天漆渣的处理单价5000元/吨漆渣的处理成本1030元/月4风机清理维护费用风机每年清理维护次数1次/年每次费用1000元/次风机每年清理维护费用1000元/年5风机折旧费用新风机购买费用7130元/台风机使用...
