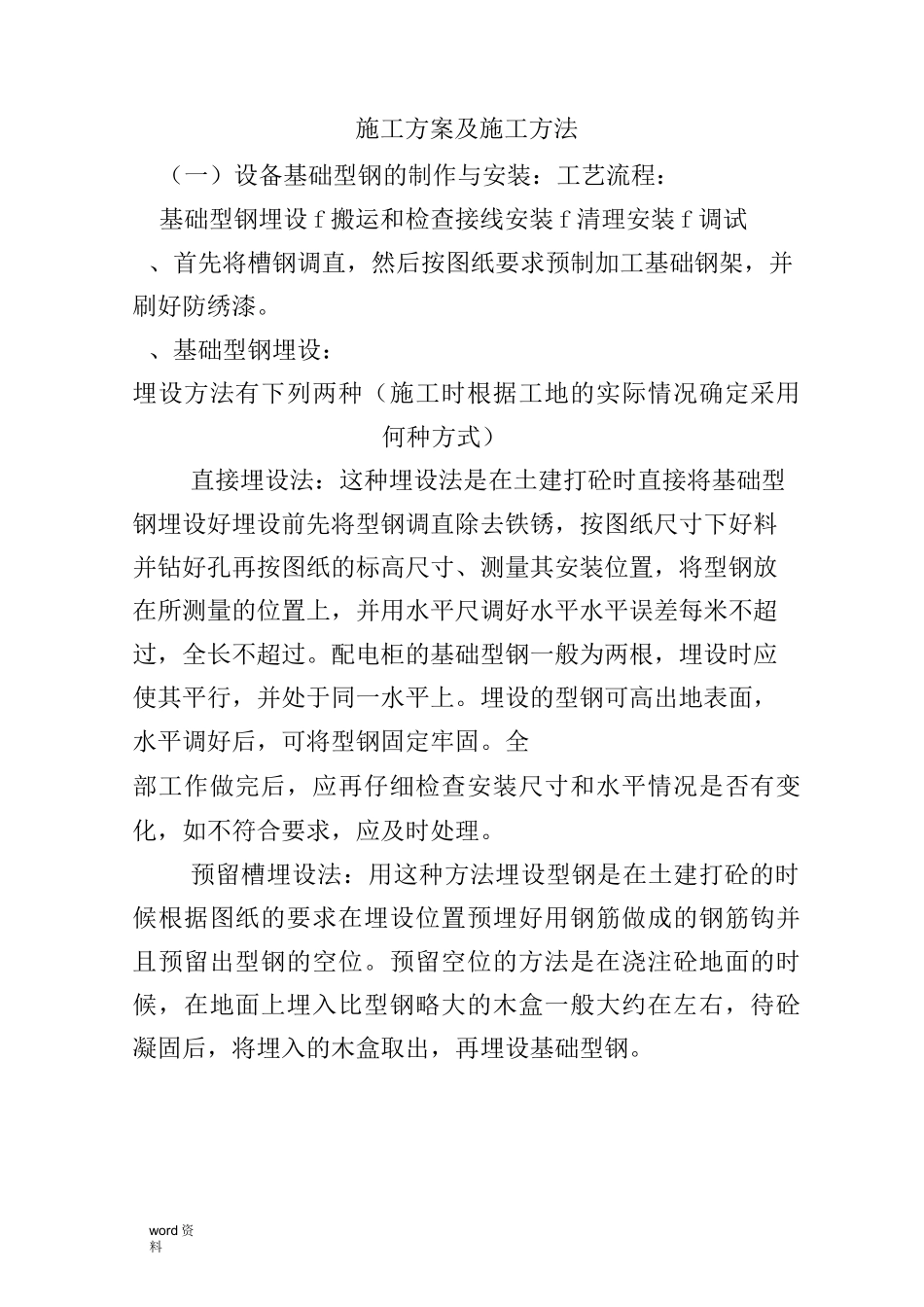

word资料施工方案及施工方法（一）设备基础型钢的制作与安装：工艺流程：基础型钢埋设f搬运和检查接线安装f清理安装f调试、首先将槽钢调直，然后按图纸要求预制加工基础钢架，并刷好防绣漆。、基础型钢埋设：埋设方法有下列两种（施工时根据工地的实际情况确定采用何种方式）直接埋设法：这种埋设法是在土建打砼时直接将基础型钢埋设好埋设前先将型钢调直除去铁锈，按图纸尺寸下好料并钻好孔再按图纸的标高尺寸、测量其安装位置，将型钢放在所测量的位置上，并用水平尺调好水平水平误差每米不超过，全长不超过。配电柜的基础型钢一般为两根，埋设时应使其平行，并处于同一水平上。埋设的型钢可高出地表面，水平调好后，可将型钢固定牢固。全部工作做完后，应再仔细检查安装尺寸和水平情况是否有变化，如不符合要求，应及时处理。预留槽埋设法：用这种方法埋设型钢是在土建打砼的时候根据图纸的要求在埋设位置预埋好用钢筋做成的钢筋钩并且预留出型钢的空位。预留空位的方法是在浇注砼地面的时候，在地面上埋入比型钢略大的木盒一般大约在左右，待砼凝固后，将埋入的木盒取出，再埋设基础型钢。word资料、杆塔的组装：电杆结构根开允许偏差。电杆结构面与埋设型钢时，应先将预留的空位清扫干净，按上述要求将型钢加工好，然后将型钢放入埋设位置，并按上述方法和要求调好水平。水平调好后，把预埋的钢筋钩焊在型钢上，使其固定牢固，并用砼填充捣实。埋设的基础型钢应作好接地，接地方法是在型钢两端各焊一段扁钢与接地网相连，型钢露出地面部分应涂一层防锈漆。、基础型钢的安装应符合下列要求项目允许偏差全长垂直度〈〈水平度〈〈位置误差及不平行度〈基础型钢安装后，其项部宜高出抹平地面。、基础型钢安装完毕后还应与室内接地网做可靠明显的连接。（二）高压线路架设、施工工艺流程：线略复测►—►三盘婆芸*基蘊廃制f排杆f杆塔沁*地线舉设►附件餐装接地遼工线路方向担转允许偏差值，双立柱杆塔横担在主柱连接处的高差允许偏差值，直线横杆塔结构允许偏差值，直线杆结构word资料中心与中心桩间横线路方向位移允许偏差值，转角塔结构中心与中心桩见顺线路方向位移允许偏差值。塔材的弯曲度应按现行的国家标准《输电线路铁塔制造技术条件》的规定验收。塔杆组立必须有完整的施工设计。杆塔部件组装有困难是应查明原因，严禁强行组装。螺杆应与结构面垂直，不应有间隙。螺栓紧好后，螺杆丝各露足够的长度，单螺母不应少于两个螺距，双螺母可与螺母相平。加垫片时应超过个，组装螺栓时，其穿入方向应符合下列规定：、水平方向由里向外穿，垂直方向由下向上穿。、顺线路方向由送电侧向受电侧穿，中间面向受电阻力侧由左向右穿、导线架设、导地线的展放（）所有施工人员必须持特种操作证进入施工现场（）导地线的展放以人力牵引为主，在地形允许的情况下，也可以采用机械牵引的方法。（）展放过程中，应随时注意放线通道内的情况，尤其是交叉跨越地段，应设专人负责看护。（）放线过程中，应随时注意导地线是否有损伤情况,若出现损伤，应按电力线路施工验收规范技术要求进行处理。、紧线word资料（）紧线前，应对所有杆塔螺丝进行一次紧固。（）详细检查现场布置及工器具，以及牵引地锚和脸上地锚的埋设情况。（）进线采用滑车组，由机动绞磨牵引的紧线方式。（）紧线顺序一般为先地线，再中相导线，后边相导线（）紧线时不能牵引过快，紧线接近设计驰度时应放慢牵引速度，并及时与驰度观察人员联系，根据规定确定弧垂观测档（）当紧线达到设计驰度值时，应停止牵引，并由杆上作业人员用红蓝笔划印。（）挂线时应注意过牵引长度不能大于，孤立当过牵引长度应更小。线路的导线与拉线，电杆或构架之间安装后的净空距离不应小于。（三）设备安装：、电力变压器安装：变压器安装施工时应严格按照《电气装置安装工程高压电器施工及验收规范》（）的规定进行。工艺流程：设备点件检查f变压器二次搬运f变压器稳装f附件安装f交接试验f送电前检查f验收送电运行。具体施工方法：变压器就位可采用吊装或拖运的方式，吊运变压器的钢丝绳必须拴在变压器的专用吊钩环上。变压word资料器就位时，将...
