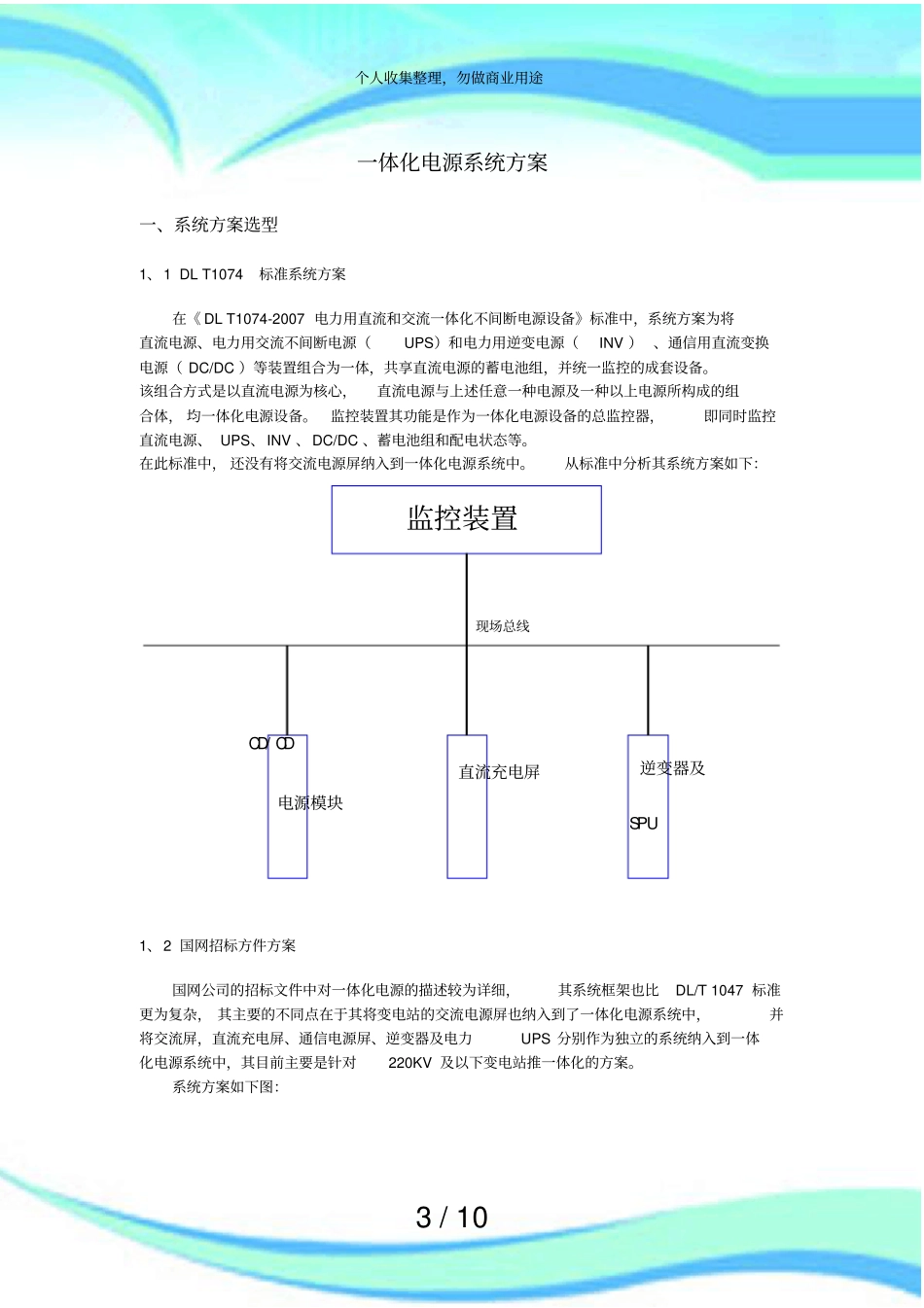

1/10一体化电源系统实施方案2/10————————————————————————————————作者：————————————————————————————————日期：个人收集整理，勿做商业用途3/10一体化电源系统方案一、系统方案选型1、1DLT1074标准系统方案在《DLT1074-2007电力用直流和交流一体化不间断电源设备》标准中，系统方案为将直流电源、电力用交流不间断电源（UPS）和电力用逆变电源（INV）、通信用直流变换电源（DC/DC）等装置组合为一体，共享直流电源的蓄电池组，并统一监控的成套设备。该组合方式是以直流电源为核心，直流电源与上述任意一种电源及一种以上电源所构成的组合体，均一体化电源设备。监控装置其功能是作为一体化电源设备的总监控器，即同时监控直流电源、UPS、INV、DC/DC、蓄电池组和配电状态等。在此标准中，还没有将交流电源屏纳入到一体化电源系统中。从标准中分析其系统方案如下：监控装置DC/DC电源模块直流充电屏逆变器及UPS现场总线1、2国网招标方件方案国网公司的招标文件中对一体化电源的描述较为详细，其系统框架也比DL/T1047标准更为复杂，其主要的不同点在于其将变电站的交流电源屏也纳入到了一体化电源系统中，并将交流屏，直流充电屏、通信电源屏、逆变器及电力UPS分别作为独立的系统纳入到一体化电源系统中，其目前主要是针对220KV及以下变电站推一体化的方案。系统方案如下图：个人收集整理，勿做商业用途4/10监控系统方案如下图：个人收集整理，勿做商业用途5/101、3方案确定从方案的健壮性及市场运用情况对比，显然国网公司的方案更具有代表性，故我司应选用国网公司的方案，其主要优点是系统结构更为清晰，扩展性更好；其主要缺点是成本较高，相当于多了几套监控器。一体化电源系统监控器交流监控监控器直流充电监控器DC/DC电源监控器电力UPS及INV监控器ATS馈出开关状态及告警监测馈出支路相电流检测充电模块馈出开关状态及告警监测馈出支路绝缘监测蓄电池单体电压监测DC/DC模块馈出开关状态及告警监测INV模块电力UPS模块STS静态开关个人收集整理，勿做商业用途6/101、4系统模块实例选型PMU-S80(人机界面及B码对时)S31交流监控监控器S31直流充电监控器S31DC/DC电源监控器S31电力UPS及INV监控器ATS馈出开关状态及告警监测馈出支路相电流检测充电模块馈出开关状态及告警监测馈出支路绝缘监测蓄电池单体电压监测DC/DC模块馈出开关状态及告警监测INV模块电力UPS模块STS静态开关馈出开关状态及告警监测PMU-P10二、监控系统详细配制2、1直流系统直流系统方案考虑DLT1074标准，可以将逆变模块及通信模块纳入监控范围，在一些较小的系统中可以满足要求，要求直流系统总的开关配置不可超出160回路。直流系统按整流柜、馈线柜、分电屏这样的排列模式进行设计，直流系统可选配如下配件序号名称型号最多数量备注1控制器PMU-S3112交流采集模块PMU-A2113直流采集模块PMU-D2114开关量采集模块PMU-K28最多160个支路开关报警，每个开关量可指定为告警或状态，并指定测量路数个人收集整理，勿做商业用途7/105绝缘监测模块PMU-J1PMU-J286电池巡检PMU-B21PMU-B417电力整流模块所有自带显示的模块168通信模块TG系列49逆变模块IV系列42、2交流系统序号名称型号最多数量备注1控制器PMU-S3112交流采集模块PMU-A211此两单元为可选，并为2选13双电源切换控制模块ATSACA40024开关量采集模块PMU-K24按2个状态量，2个告警量分配5交流电度表2可选6支路电流侦测模块PMU-E12最多60个回路72、3通信电源系统序号名称型号最多数量备注1控制器PMU-S3112开关量采集模块PMU-K22按1个状态量，1个告警量分配,最多32回路3直流采集模块PMU-D2114通信电源模块852、4电力UPS序号名称型号最多数量备注1控制器PMU-S31123逆变模块124STS静态开关待定5交流采集模块PMU-A2116开关量采集模块PMU-K22最多32个回路，可采告警及状态个人收集整理，勿做商业用途8/102、5一体化电源监控序号名称型号最多数量备注1一体化电源监控PMU-S801带B码对时,可监控2套一体化电源系统2IEC61850规约转换器PMU-P101三、总体软件要求3、1一体化电源监控一体化电源监控S80要求带有B码对时...
