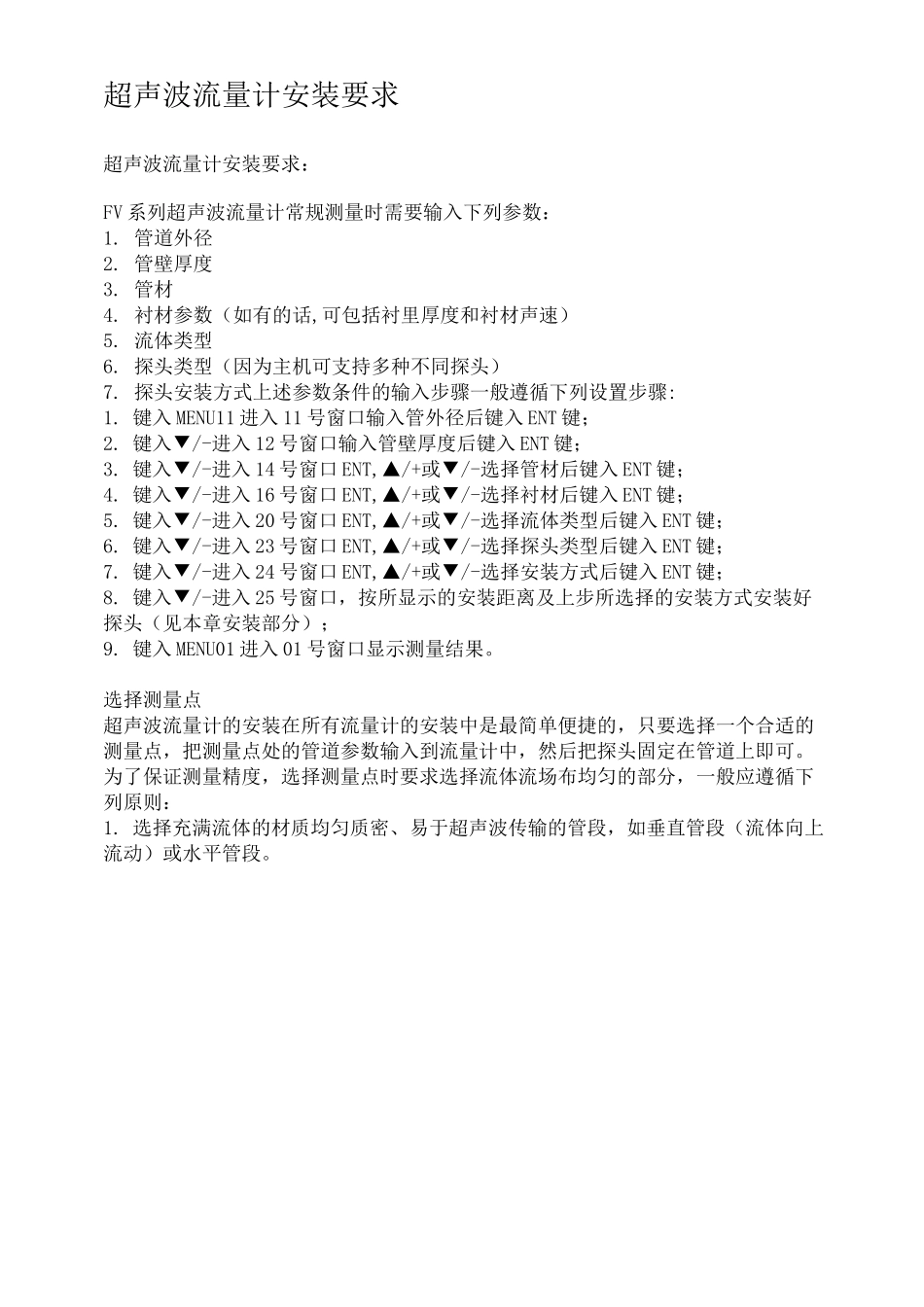

超声波流量计安装要求超声波流量计安装要求：FV系列超声波流量计常规测量时需要输入下列参数：1.管道外径2.管壁厚度3.管材4.衬材参数（如有的话,可包括衬里厚度和衬材声速）5.流体类型6.探头类型（因为主机可支持多种不同探头）7.探头安装方式上述参数条件的输入步骤一般遵循下列设置步骤:1.键入MENU11进入11号窗口输入管外径后键入ENT键；2.键入▼/-进入12号窗口输入管壁厚度后键入ENT键；3.键入▼/-进入14号窗口ENT,▲/+或▼/-选择管材后键入ENT键；4.键入▼/-进入16号窗口ENT,▲/+或▼/-选择衬材后键入ENT键；5.键入▼/-进入20号窗口ENT,▲/+或▼/-选择流体类型后键入ENT键；6.键入▼/-进入23号窗口ENT,▲/+或▼/-选择探头类型后键入ENT键；7.键入▼/-进入24号窗口ENT,▲/+或▼/-选择安装方式后键入ENT键；8.键入▼/-进入25号窗口，按所显示的安装距离及上步所选择的安装方式安装好探头（见本章安装部分）；9.键入MENU01进入01号窗口显示测量结果。选择测量点超声波流量计的安装在所有流量计的安装中是最简单便捷的，只要选择一个合适的测量点，把测量点处的管道参数输入到流量计中，然后把探头固定在管道上即可。为了保证测量精度，选择测量点时要求选择流体流场布均匀的部分，一般应遵循下列原则：1.选择充满流体的材质均匀质密、易于超声波传输的管段，如垂直管段（流体向上流动）或水平管段。<2//Jz////T/7A^//////j~vvJ/1L-^.////////////////入衬里管壁防绣保护层2.安装距离应选择上游大于10倍直管径、下游大于5倍直管径以内无任何阀门、弯头、变径等均匀的直管段，安装点应充分远离阀门、泵、高压电和变频器等干扰源。'日藹黑殳小3.避免安装在管道系统的最高点或带有自由出口的竖直管道上（流体向下流动）传感I、管道系统最咼声2HH丄」1LiLHLi亍胃d]Vj』J1fd[j:]•:\:[；〔”m、1iimi讥护门LHMmmF7hp1i.i-|Li」门「」■i,h\\J、\\I、\—i‘八f'/THJF打jjjmTT$MMJtrmjx/raf7.'IWmnr^)4.对于开口或半满管的管道，流量计应安装在U型管段处5•充分考虑管内壁结垢状况，尽量选择无结垢的管段进行测量。实在不能满足时，需把结垢考虑为衬里以求较好的测量精度。両锈保据rfl声痣作为袖里»》》〉》》》〉》〉〉》〉》〉》〉》〉〉〉〉〉〉》〉〉：6.要保证测量点处的温度和压力在传感器可工作范围以内。7.两个传感器必须安装在管道轴面的水平方向上，并且在轴线水平位置±45。范围内安装，以防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。如果受安装地点空间的限制而不能水平对称安装时，可在保证管内上部分无气泡的条件下，垂直或有倾角地安装传感器。8.选择管材均匀密致，易于超声波传输的管段。测量点的选择请见下例（如下图）探头接线请参考本手册第4页的接线图。注意事项：1、安装时把欲安装传感器的管道区域清理干净，露出金属的原有光泽;2、信号电缆的屏蔽线可悬空不接，不要与正、负极（红、黑线）短路;3、传感器接好线后须用密封胶（耦合剂）注满，以防进水；4、传感器注满密封胶盖好盖后，须将传感器屏蔽线缆进线孔拧好锁紧；5、捆绑传感器时应将夹具（不锈钢带）固定在传感器的中心部分，使之受力均匀，不易滑动；6、传感器与管道的接触部分四周要涂满足够的耦合剂，以防空气、沙尘进入，影响超声波信号传输。§2.10安装探头在安装探头之前，选择出管材致密部分进行探头安装，须把管外欲安装探头的区域清理干净，除去一切锈迹油漆，最好用角磨机打光，再用干净抹布蘸丙酮或酒精擦去油污和灰尘，然后在探头的中心部分和管壁涂上足够的耦合剂，然后把探头紧贴在管壁上捆绑好。注意1.两个探头要安装在管道管轴的水平方向上；2.探头的安装方向。安装探头过程中，千万注意在探头和管壁之间不能有空气泡及沙砾。在水平管段上，要把探头安装在管道截面的水平轴上，以防管内上部可能存在气泡。如果受安装地点空间的限制而不能水平对称安装探头，可在保证管内上部分无气泡的条件下，垂直或有倾角地安装探头。§2.10.1探头安装距离探头间距以两探头的最内距离边缘为准在输入了所需的参数以后，查看显示窗口25所显示的数字，并使探头的间距符合25号窗口的数据。...
