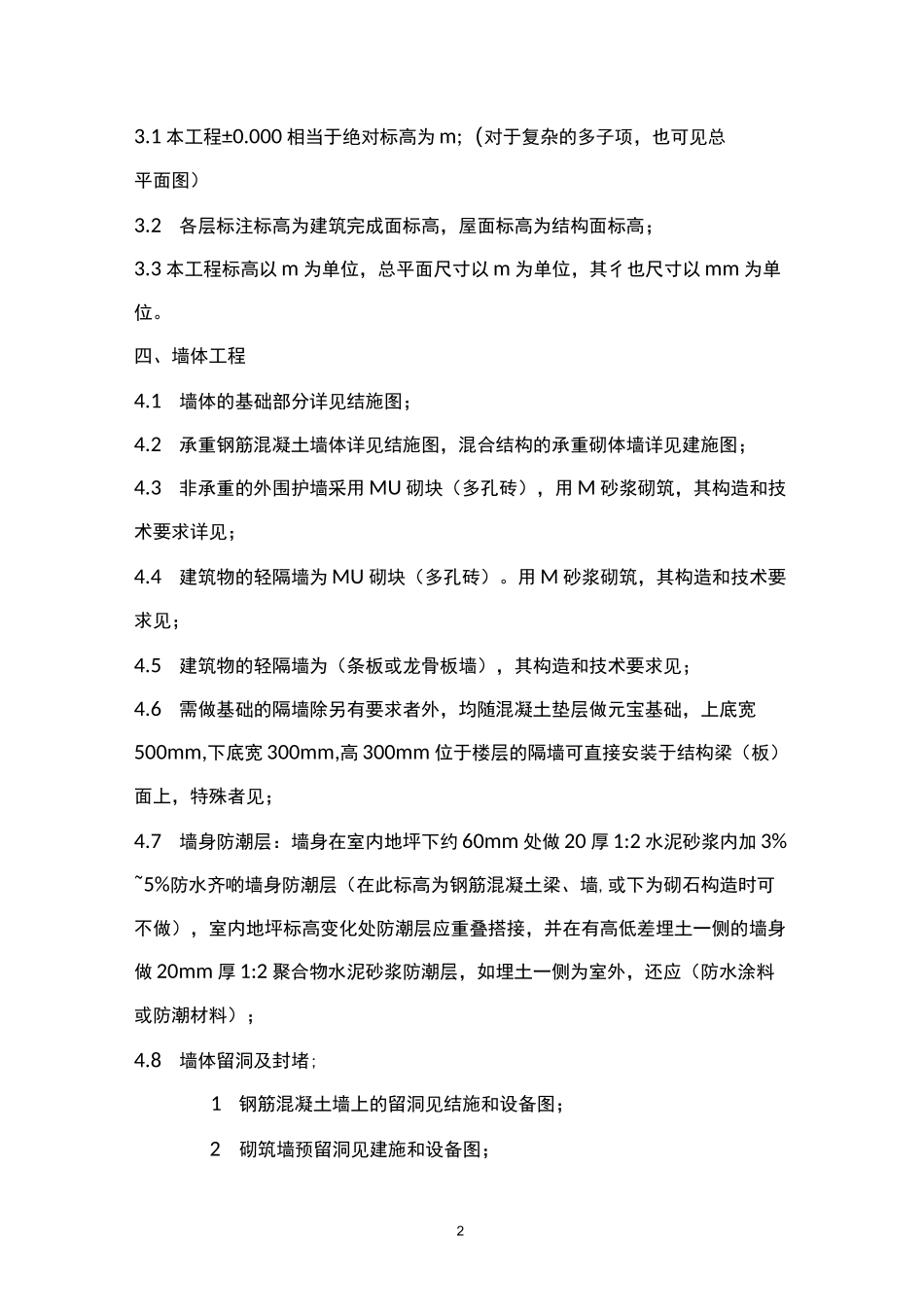

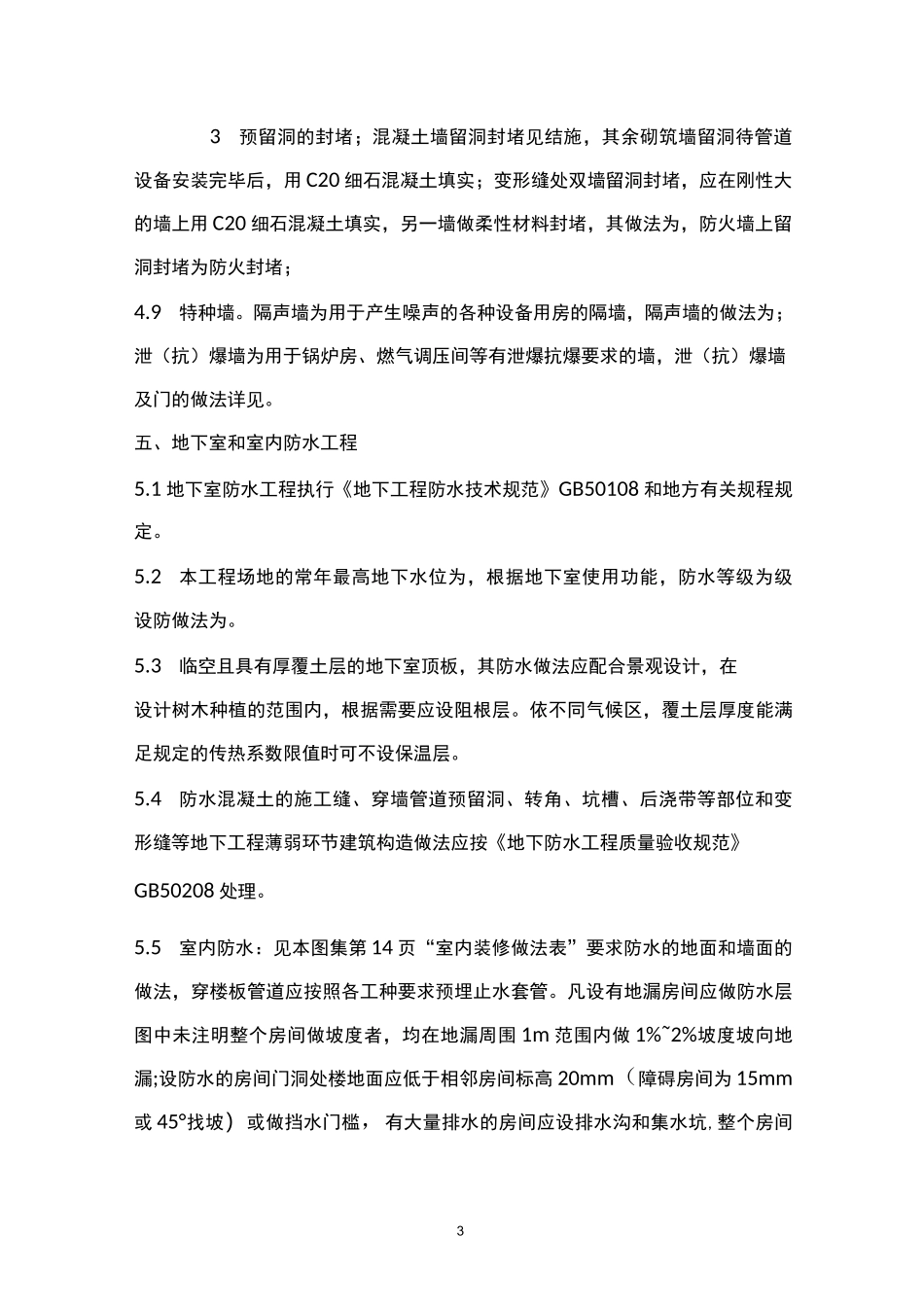

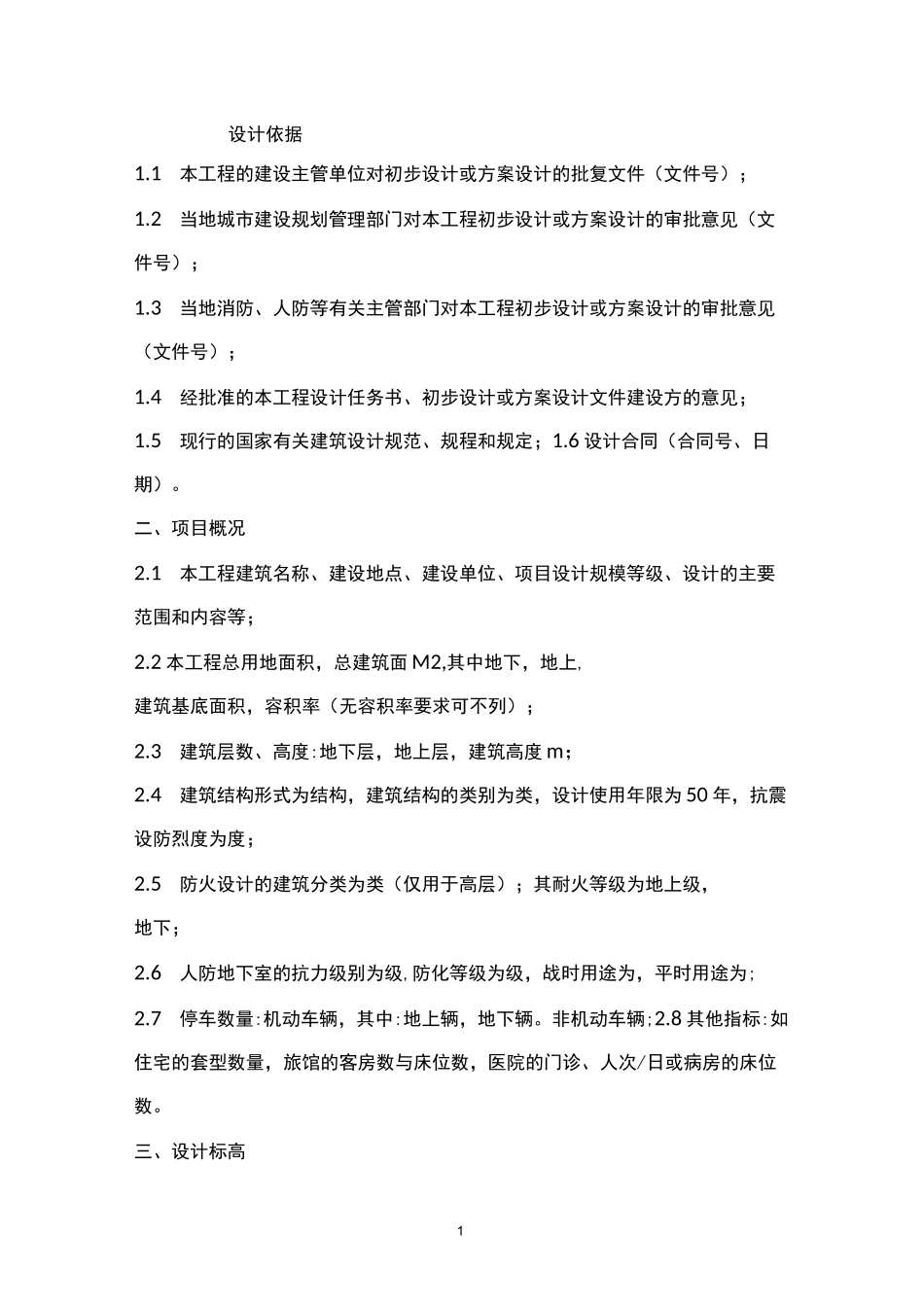

1设计依据1.1本工程的建设主管单位对初步设计或方案设计的批复文件（文件号）；1.2当地城市建设规划管理部门对本工程初步设计或方案设计的审批意见（文件号）；1.3当地消防、人防等有关主管部门对本工程初步设计或方案设计的审批意见（文件号）；1.4经批准的本工程设计任务书、初步设计或方案设计文件建设方的意见；1.5现行的国家有关建筑设计规范、规程和规定；1.6设计合同（合同号、日期）。二、项目概况2.1本工程建筑名称、建设地点、建设单位、项目设计规模等级、设计的主要范围和内容等；2.2本工程总用地面积，总建筑面M2,其中地下，地上,建筑基底面积，容积率（无容积率要求可不列）；2.3建筑层数、高度:地下层，地上层，建筑高度m；2.4建筑结构形式为结构，建筑结构的类别为类，设计使用年限为50年，抗震设防烈度为度；2.5防火设计的建筑分类为类（仅用于高层）；其耐火等级为地上级，地下；2.6人防地下室的抗力级别为级,防化等级为级，战时用途为，平时用途为;2.7停车数量:机动车辆，其中:地上辆，地下辆。非机动车辆;2.8其他指标:如住宅的套型数量，旅馆的客房数与床位数，医院的门诊、人次/日或病房的床位数。三、设计标高23.1本工程±0.000相当于绝对标高为m;（对于复杂的多子项，也可见总平面图）3.2各层标注标高为建筑完成面标高，屋面标高为结构面标高；3.3本工程标高以m为单位，总平面尺寸以m为单位，其彳也尺寸以mm为单位。四、墙体工程4.1墙体的基础部分详见结施图；4.2承重钢筋混凝土墙体详见结施图，混合结构的承重砌体墙详见建施图；4.3非承重的外围护墙采用MU砌块（多孔砖），用M砂浆砌筑，其构造和技术要求详见；4.4建筑物的轻隔墙为MU砌块（多孔砖）。用M砂浆砌筑，其构造和技术要求见；4.5建筑物的轻隔墙为（条板或龙骨板墙），其构造和技术要求见；4.6需做基础的隔墙除另有要求者外，均随混凝土垫层做元宝基础，上底宽500mm,下底宽300mm,高300mm位于楼层的隔墙可直接安装于结构梁（板）面上，特殊者见；4.7墙身防潮层：墙身在室内地坪下约60mm处做20厚1:2水泥砂浆内加3%~5%防水齐啲墙身防潮层（在此标高为钢筋混凝土梁、墙,或下为砌石构造时可不做），室内地坪标高变化处防潮层应重叠搭接，并在有高低差埋土一侧的墙身做20mm厚1:2聚合物水泥砂浆防潮层，如埋土一侧为室外，还应（防水涂料或防潮材料）；4.8墙体留洞及封堵;1钢筋混凝土墙上的留洞见结施和设备图；2砌筑墙预留洞见建施和设备图；33预留洞的封堵；混凝土墙留洞封堵见结施，其余砌筑墙留洞待管道设备安装完毕后，用C20细石混凝土填实；变形缝处双墙留洞封堵，应在刚性大的墙上用C20细石混凝土填实，另一墙做柔性材料封堵，其做法为，防火墙上留洞封堵为防火封堵；4.9特种墙。隔声墙为用于产生噪声的各种设备用房的隔墙，隔声墙的做法为；泄（抗）爆墙为用于锅炉房、燃气调压间等有泄爆抗爆要求的墙，泄（抗）爆墙及门的做法详见。五、地下室和室内防水工程5.1地下室防水工程执行《地下工程防水技术规范》GB50108和地方有关规程规定。5.2本工程场地的常年最高地下水位为，根据地下室使用功能，防水等级为级设防做法为。5.3临空且具有厚覆土层的地下室顶板，其防水做法应配合景观设计，在设计树木种植的范围内，根据需要应设阻根层。依不同气候区，覆土层厚度能满足规定的传热系数限值时可不设保温层。5.4防水混凝土的施工缝、穿墙管道预留洞、转角、坑槽、后浇带等部位和变形缝等地下工程薄弱环节建筑构造做法应按《地下防水工程质量验收规范》GB50208处理。5.5室内防水：见本图集第14页“室内装修做法表”要求防水的地面和墙面的做法，穿楼板管道应按照各工种要求预埋止水套管。凡设有地漏房间应做防水层图中未注明整个房间做坡度者，均在地漏周围1m范围内做1%~2%坡度坡向地漏;设防水的房间门洞处楼地面应低于相邻房间标高20mm（障碍房间为15mm或45°找坡）或做挡水门槛，有大量排水的房间应设排水沟和集水坑,整个房间4做1%坡度；南方多雨潮湿地区无地下室的底层地面应做防潮处理。六、屋面工程6.1本工程的屋面防水等级为级；6.2屋面做法及屋面节点索引见建施屋面平面图，露台、雨篷等见各层...
