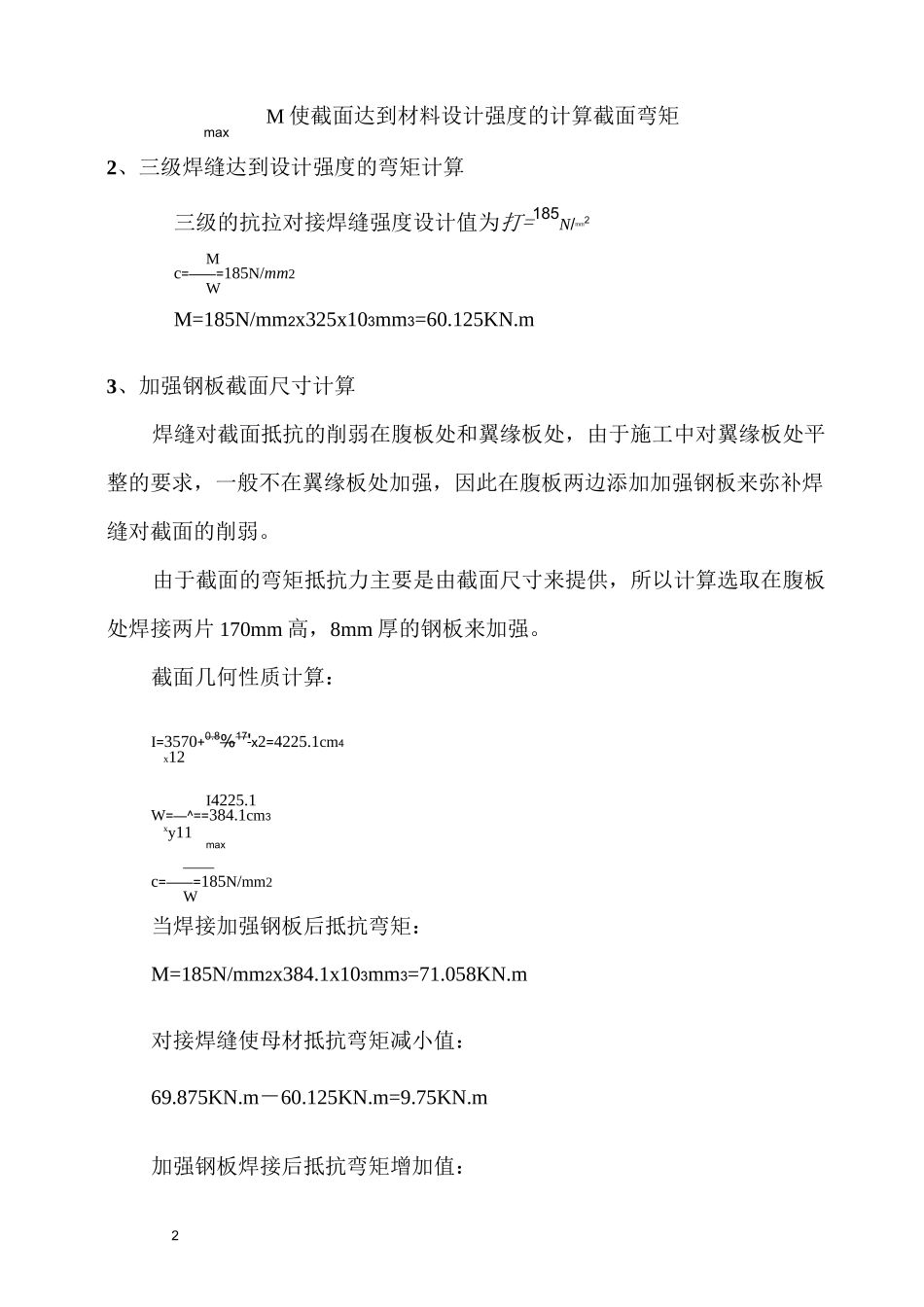

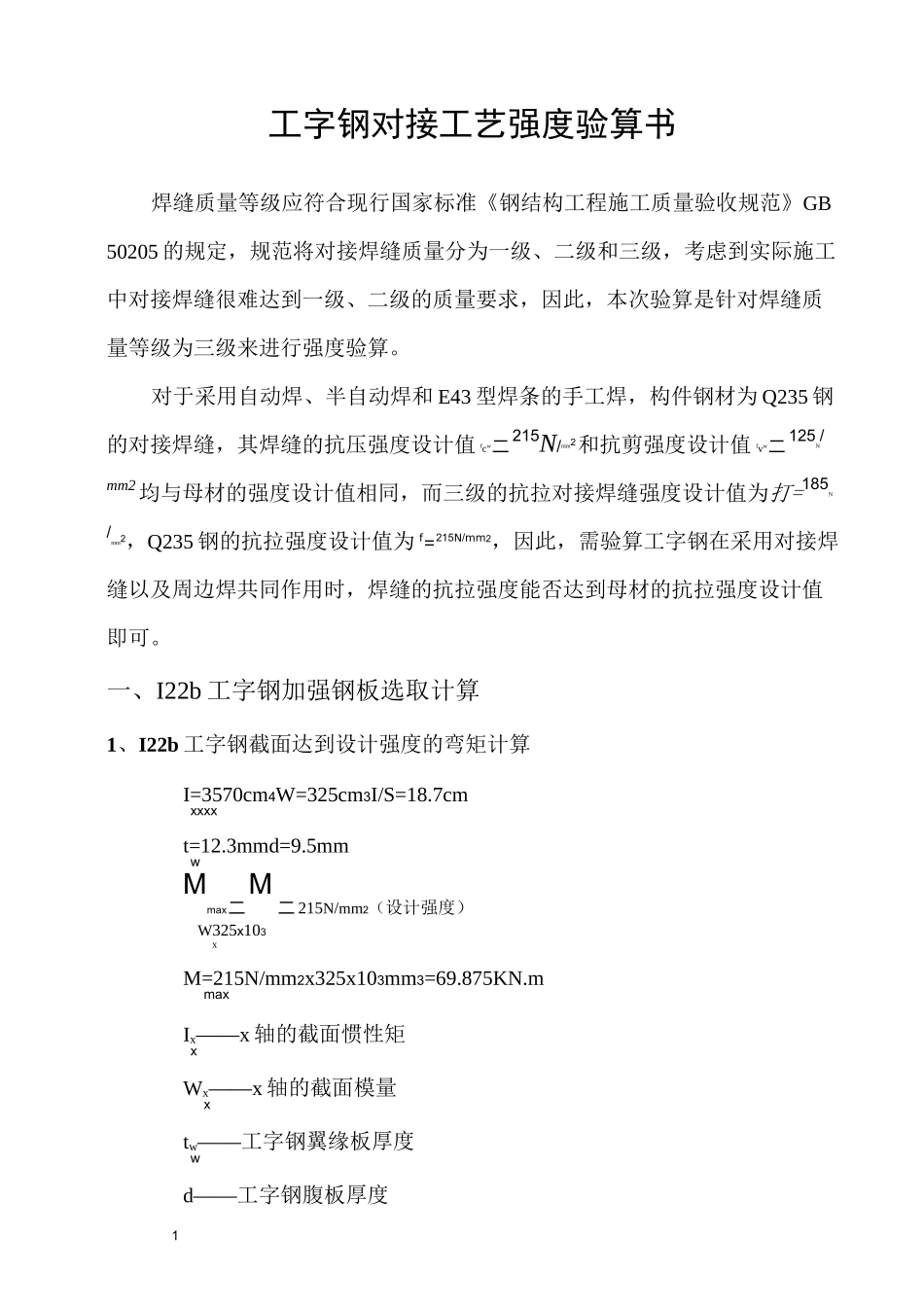

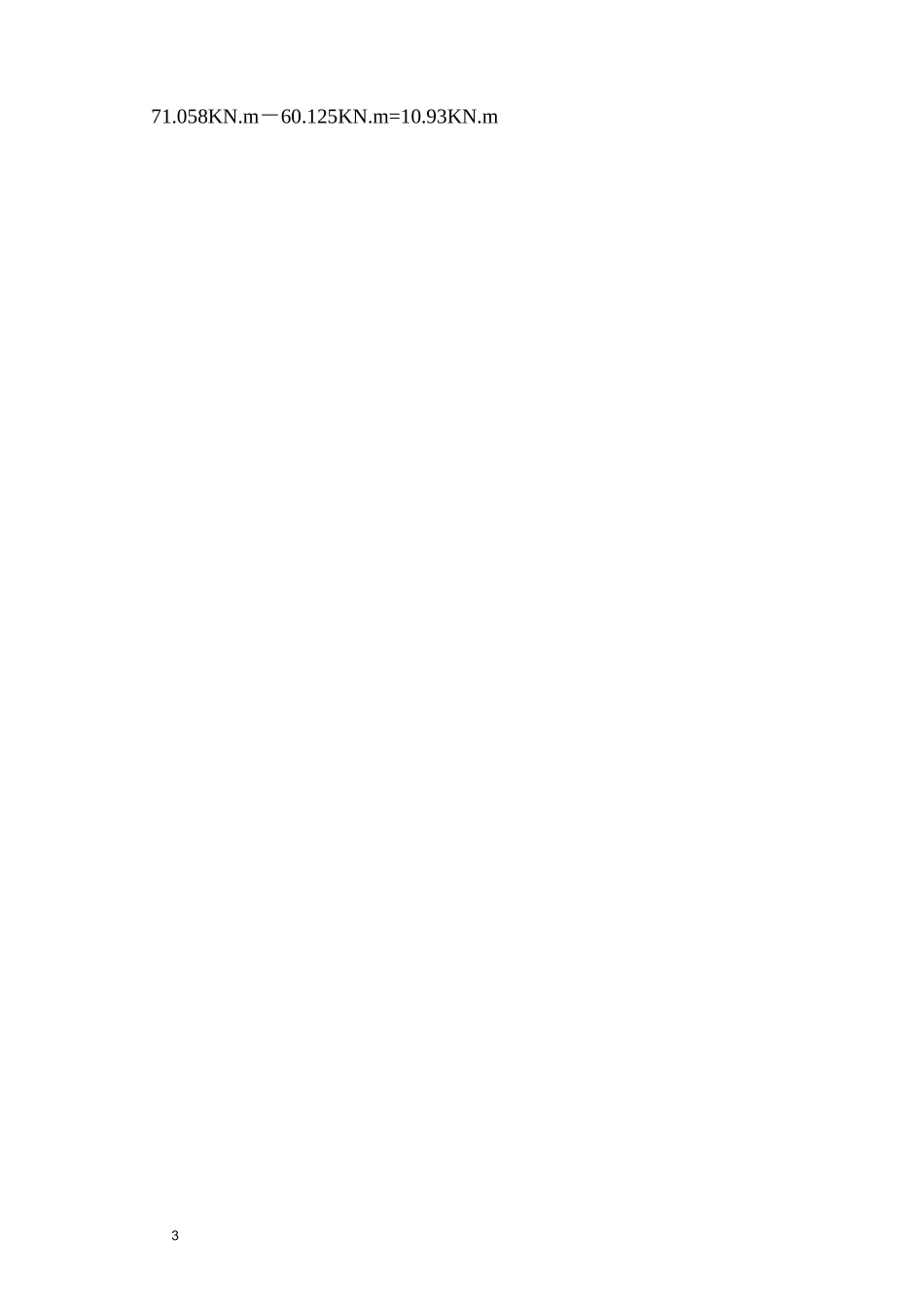

1工字钢对接工艺强度验算书焊缝质量等级应符合现行国家标准《钢结构工程施工质量验收规范》GB50205的规定,规范将对接焊缝质量分为一级、二级和三级,考虑到实际施工中对接焊缝很难达到一级、二级的质量要求,因此,本次验算是针对焊缝质量等级为三级来进行强度验算。对于采用自动焊、半自动焊和E43型焊条的手工焊,构件钢材为Q235钢的对接焊缝,其焊缝的抗压强度设计值fcw二215N/mm2和抗剪强度设计值fvw二125N/mm2均与母材的强度设计值相同,而三级的抗拉对接焊缝强度设计值为打=185N/mm2,Q235钢的抗拉强度设计值为f=215N/mm2,因此,需验算工字钢在采用对接焊缝以及周边焊共同作用时,焊缝的抗拉强度能否达到母材的抗拉强度设计值即可。一、I22b工字钢加强钢板选取计算1、I22b工字钢截面达到设计强度的弯矩计算I=3570cm4W=325cm3I/S=18.7cmxxxxt=12.3mmd=9.5mmwMmax二M二215N/mm2(设计强度)W325x103xM=215N/mm2x325x103mm3=69.875KN.mmaxIx——x轴的截面惯性矩xWx——x轴的截面模量xtw——工字钢翼缘板厚度wd——工字钢腹板厚度2M使截面达到材料设计强度的计算截面弯矩max2、三级焊缝达到设计强度的弯矩计算三级的抗拉对接焊缝强度设计值为打=185N/mm2Mc=——=185N/mm2WM=185N/mm2x325x103mm3=60.125KN.m3、加强钢板截面尺寸计算焊缝对截面抵抗的削弱在腹板处和翼缘板处,由于施工中对翼缘板处平整的要求,一般不在翼缘板处加强,因此在腹板两边添加加强钢板来弥补焊缝对截面的削弱。由于截面的弯矩抵抗力主要是由截面尺寸来提供,所以计算选取在腹板处焊接两片170mm高,8mm厚的钢板来加强。截面几何性质计算:I=3570+0.8%17'x2=4225.1cm4x12I4225.1W=—^==384.1cm3xy11max——c=——=185N/mm2W当焊接加强钢板后抵抗弯矩:M=185N/mm2x384.1x103mm3=71.058KN.m对接焊缝使母材抵抗弯矩减小值:69.875KN.m-60.125KN.m=9.75KN.m加强钢板焊接后抵抗弯矩增加值:371.058KN.m-60.125KN.m=10.93KN.m4N~h~T=62.3N/mm2所以当腹板增加加强钢板后,截面的抵抗弯矩增大了10.93KN.m,大于由对接焊缝引起的母材抵抗弯矩减小值9.75KN.m,满足截面最大应力的要求并与母材截面强度相同。4、焊缝强度计算工字钢对接处在弯矩和剪力的组合作用下,使得各处应力值小于焊缝强度设计值来保证焊缝的长度满足要求,当临近焊缝处母材应力达到设计强度时焊缝刚好破坏的临界状态,以确定焊缝最小长度和最小的有效截面面积。拟采用两块高170mmx长100mmx厚8mm的Q235钢对I22b的工字钢进行周边焊,验算焊缝的抗拉强度能否达到抗拉强度设计要求。正面角焊缝(作用力垂直于焊缝长度方向)(215-185)x4652.80.7x5x(170-2x5)x4侧面角焊缝(作用力平行于焊缝长度方向)N(215-185)x4652.8…T===110.8N/mm2fhl0.7x5x(100-2x5)x4ew在各种力综合作用下,需满足+110.82=122N/mm2<160N/mm2计算结果满足要求。0f-按焊缝有效截面(helw)计算,垂直于焊缝长度方向的应力;T厂按焊缝有效截面(helw)计算,沿焊缝长度方向的剪应力;he-角焊缝的计算厚度,对直角角焊缝等于0.7hf,hf为焊角尺寸;lw-角焊缝的计算长度,对每条焊缝取其实际长度减去2hf;f-角焊缝的设计5强度;卩f-正面角焊缝的强度设计值增大系数:对承受静力荷载和间接承受动力荷载的结构,卩f=1.22。二、I20b工字钢加强钢板选取计算1、I20b工字钢截面达到设计强度的弯矩计算I=2500cm4W=250cm3I/S=16.9cmxxxxt=11.4mmd=9.0mmwMmax二—=215N/mm2(设计强度)W250x103xM=215N/mm2x250x103mm3=53.750KN.mmaxIx——x轴的截面惯性矩xWx——x轴的截面模量xtw——工字钢翼缘板厚度wd——工字钢腹板厚度M使截面达到材料设计强度的计算截面弯矩max2、三级焊缝达到设计强度的弯矩计算三级的抗拉对接焊缝强度设计值为ftw=185N/mm2Mc==185N/mm2WM=185N/mm2x250x103mm3=46.250KN.m3、加强钢板截面尺寸计算焊缝对截面抵抗的削弱在腹板处和翼缘板处,由于施工中对翼缘板处平6整的要求,一般不在翼缘板处加强,因此在腹板两边添加加强钢板来弥补焊缝对截面的削弱。由于截面的弯矩抵抗力主要是由截面尺寸来提供,所以计算选取在腹板处焊接两片150mm高,8mm厚的钢板来加强。截面几何...
