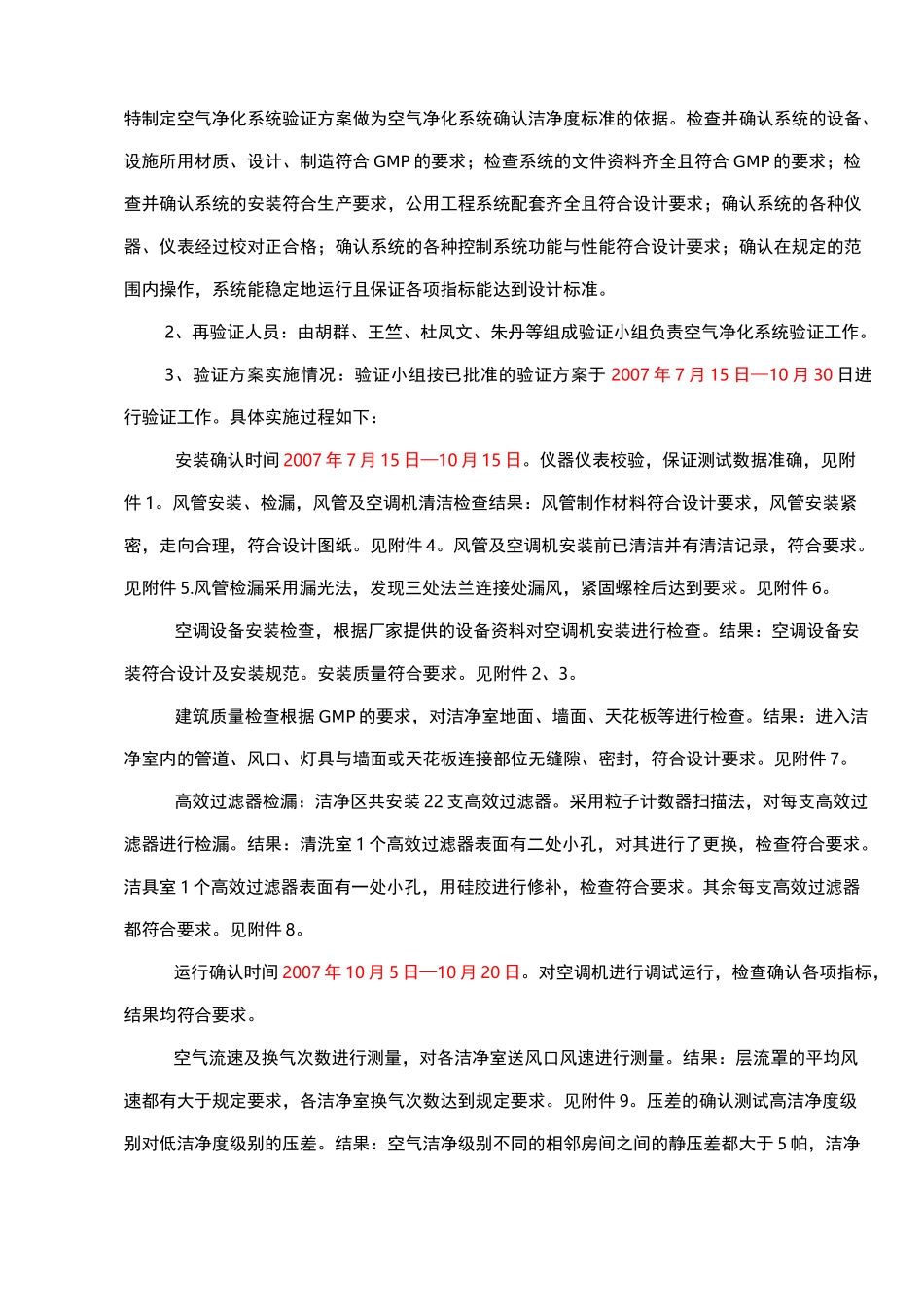

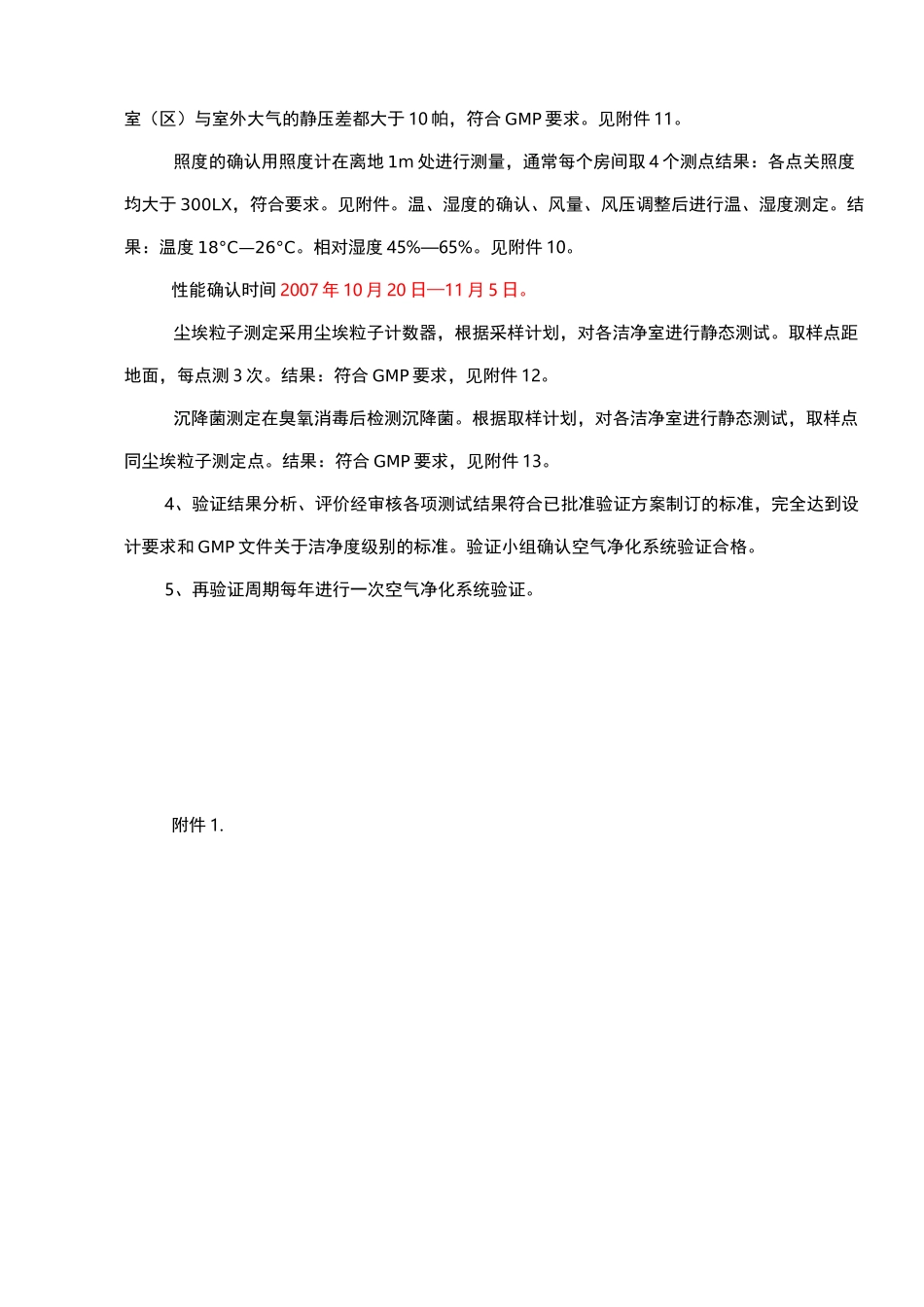

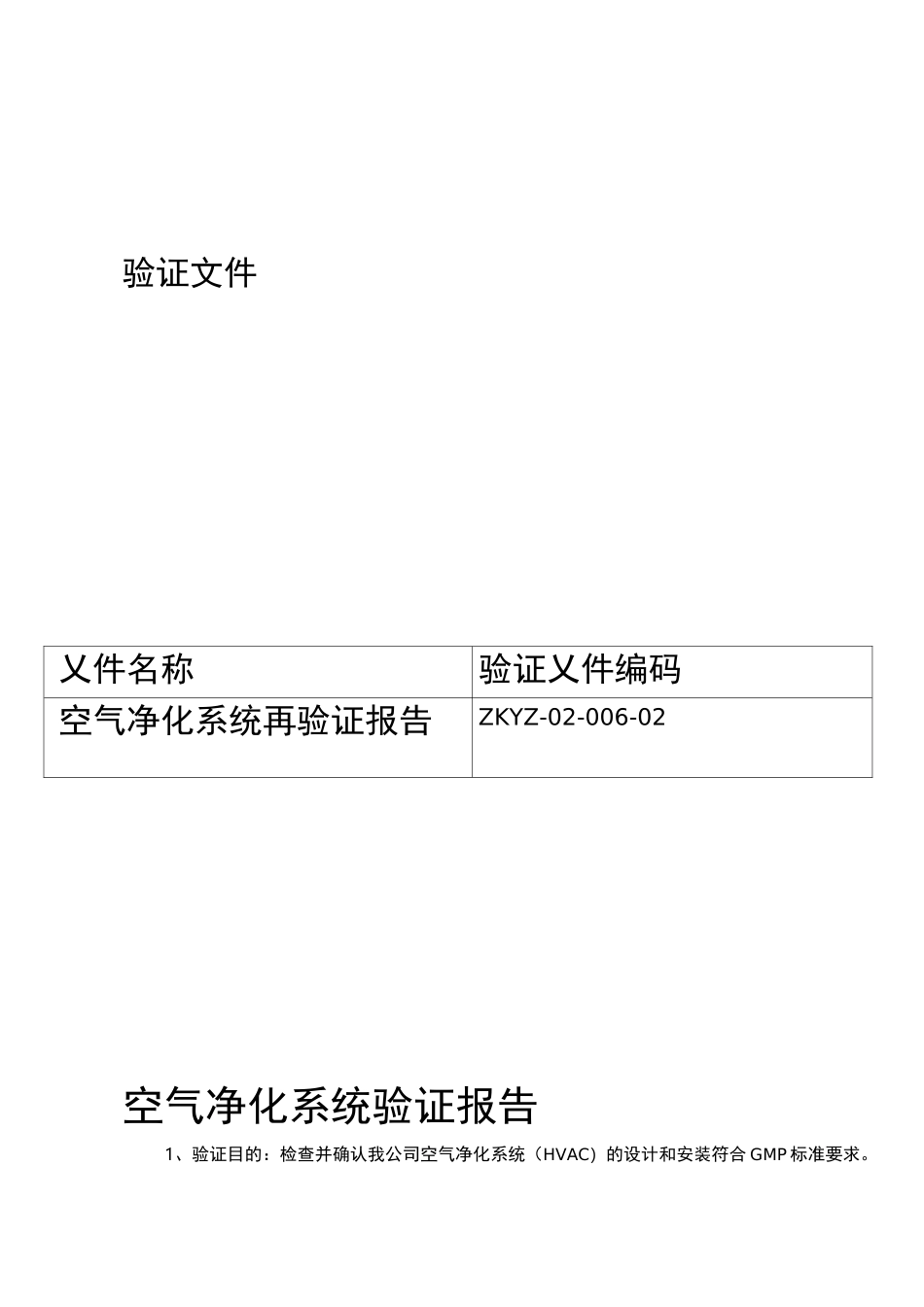

验证文件乂件名称验证乂件编码空气净化系统再验证报告ZKYZ-02-006-02空气净化系统验证报告1、验证目的：检查并确认我公司空气净化系统（HVAC）的设计和安装符合GMP标准要求。特制定空气净化系统验证方案做为空气净化系统确认洁净度标准的依据。检查并确认系统的设备、设施所用材质、设计、制造符合GMP的要求；检查系统的文件资料齐全且符合GMP的要求；检查并确认系统的安装符合生产要求，公用工程系统配套齐全且符合设计要求；确认系统的各种仪器、仪表经过校对正合格；确认系统的各种控制系统功能与性能符合设计要求；确认在规定的范围内操作，系统能稳定地运行且保证各项指标能达到设计标准。2、再验证人员：由胡群、王竺、杜凤文、朱丹等组成验证小组负责空气净化系统验证工作。3、验证方案实施情况：验证小组按已批准的验证方案于2007年7月15日—10月30日进行验证工作。具体实施过程如下：安装确认时间2007年7月15日—10月15日。仪器仪表校验，保证测试数据准确，见附件1。风管安装、检漏，风管及空调机清洁检查结果：风管制作材料符合设计要求，风管安装紧密，走向合理，符合设计图纸。见附件4。风管及空调机安装前已清洁并有清洁记录，符合要求。见附件5.风管检漏采用漏光法，发现三处法兰连接处漏风，紧固螺栓后达到要求。见附件6。空调设备安装检查，根据厂家提供的设备资料对空调机安装进行检查。结果：空调设备安装符合设计及安装规范。安装质量符合要求。见附件2、3。建筑质量检查根据GMP的要求，对洁净室地面、墙面、天花板等进行检查。结果：进入洁净室内的管道、风口、灯具与墙面或天花板连接部位无缝隙、密封，符合设计要求。见附件7。高效过滤器检漏：洁净区共安装22支高效过滤器。采用粒子计数器扫描法，对每支高效过滤器进行检漏。结果：清洗室1个高效过滤器表面有二处小孔，对其进行了更换，检查符合要求。洁具室1个高效过滤器表面有一处小孔，用硅胶进行修补，检查符合要求。其余每支高效过滤器都符合要求。见附件8。运行确认时间2007年10月5日—10月20日。对空调机进行调试运行，检查确认各项指标，结果均符合要求。空气流速及换气次数进行测量，对各洁净室送风口风速进行测量。结果：层流罩的平均风速都有大于规定要求，各洁净室换气次数达到规定要求。见附件9。压差的确认测试高洁净度级别对低洁净度级别的压差。结果：空气洁净级别不同的相邻房间之间的静压差都大于5帕，洁净室（区）与室外大气的静压差都大于10帕，符合GMP要求。见附件11。照度的确认用照度计在离地1m处进行测量，通常每个房间取4个测点结果：各点关照度均大于300LX，符合要求。见附件。温、湿度的确认、风量、风压调整后进行温、湿度测定。结果：温度18°C—26°C。相对湿度45%—65%。见附件10。性能确认时间2007年10月20日—11月5日。尘埃粒子测定采用尘埃粒子计数器，根据采样计划，对各洁净室进行静态测试。取样点距地面，每点测3次。结果：符合GMP要求，见附件12。沉降菌测定在臭氧消毒后检测沉降菌。根据取样计划，对各洁净室进行静态测试，取样点同尘埃粒子测定点。结果：符合GMP要求，见附件13。4、验证结果分析、评价经审核各项测试结果符合已批准验证方案制订的标准，完全达到设计要求和GMP文件关于洁净度级别的标准。验证小组确认空气净化系统验证合格。5、再验证周期每年进行一次空气净化系统验证。附件1.HVAC系统仪器仪表校验记录编号仪器仪表名称校验周期结果校验证书编号001微压差计1年002微压差计1年003微压差计1年004微压差计1年005微压差计1年006微压差计1年验证结果评定检验人：复检人：年月日附件2HVAC系统性能、质量及适用性评价表年月日设备编号ZKY-SB-005设备名称空调机组型号TADX0406B系列号用途30万级洁净区空气净化性能质量要求循环风量：12000m3/h机外余压：900Pa制冷剂气管：X2制冷剂液管：X2验证结果评定检验人：复检人：年月日附件3HVAC系统空气处理设备安装条件检查记录年月日设备编号ZKY-SB-005设备名称空调机组型号TADX0406B系列号安装条件要求实际安装条件电器部分电机功率额定电压380V管路连接钢管连接方式为焊接密封符合标准自动控制制冷过程自动控...
