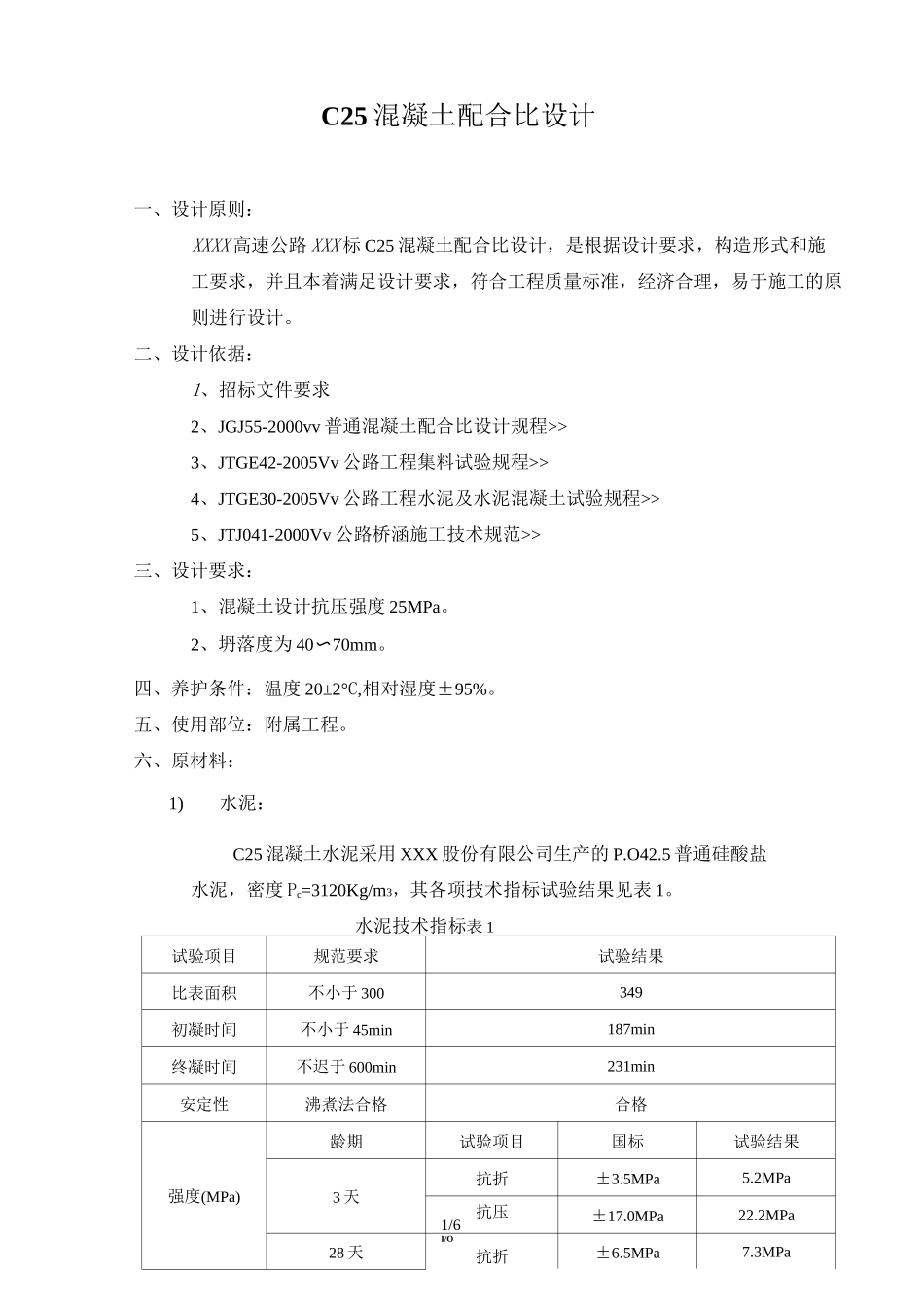

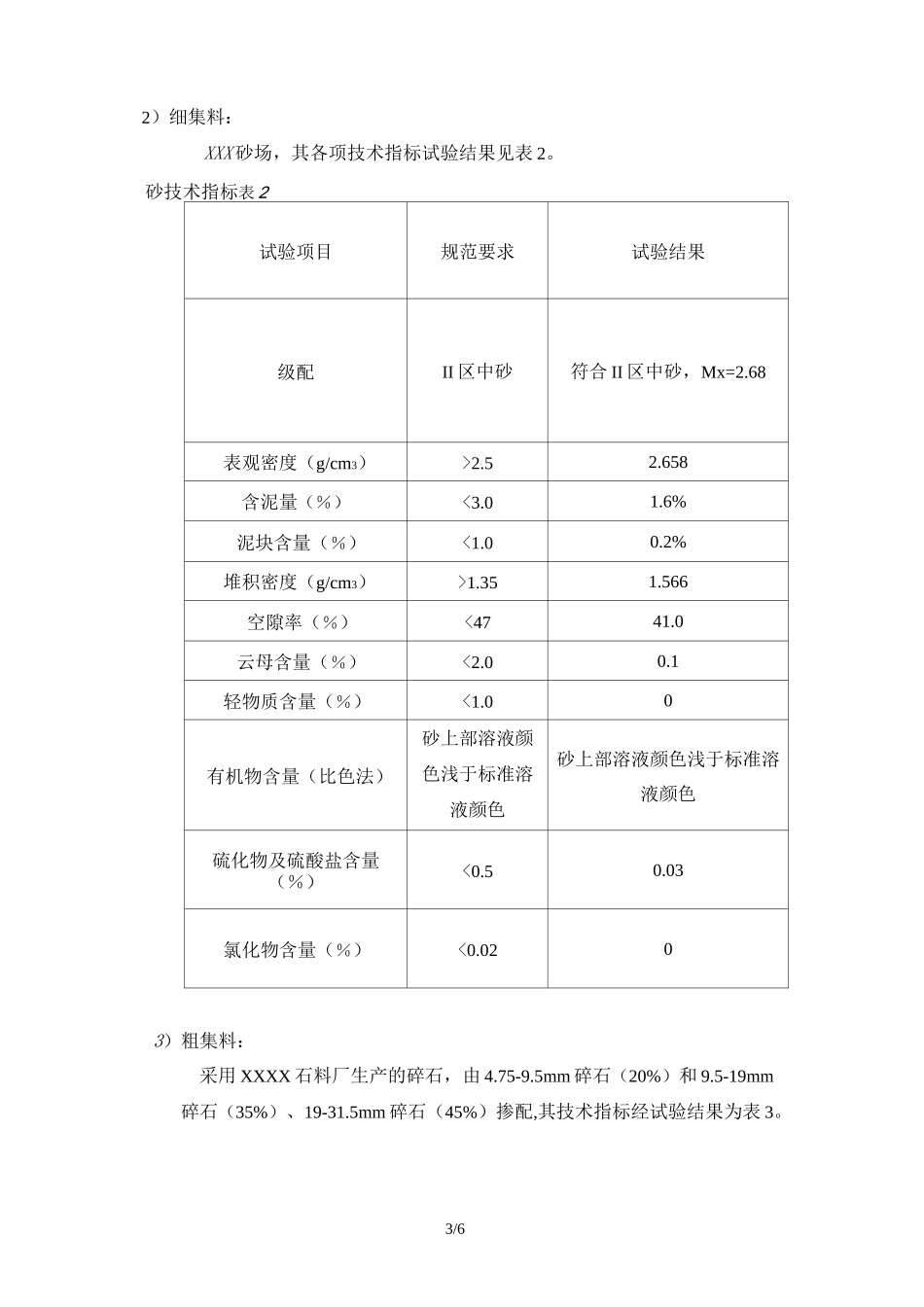

C25混凝土配合比设计一、设计原则：XXXX高速公路XXX标C25混凝土配合比设计，是根据设计要求，构造形式和施工要求，并且本着满足设计要求，符合工程质量标准，经济合理，易于施工的原则进行设计。二、设计依据：1、招标文件要求2、JGJ55-2000vv普通混凝土配合比设计规程>>3、JTGE42-2005Vv公路工程集料试验规程>>4、JTGE30-2005Vv公路工程水泥及水泥混凝土试验规程>>5、JTJ041-2000Vv公路桥涵施工技术规范>>三、设计要求：1、混凝土设计抗压强度25MPa。2、坍落度为40〜70mm。四、养护条件：温度20±2°C,相对湿度±95%。五、使用部位：附属工程。六、原材料：1)水泥：C25混凝土水泥采用XXX股份有限公司生产的P.O42.5普通硅酸盐水泥，密度Pc=3120Kg/m3，其各项技术指标试验结果见表1。水泥技术指标表1试验项目规范要求试验结果比表面积不小于300349初凝时间不小于45min187min终凝时间不迟于600min231min安定性沸煮法合格合格强度(MPa)龄期试验项目国标试验结果3天抗折±3.5MPa5.2MPa抗压1/6±17.0MPa22.2MPa28天I/O抗折±6.5MPa7.3MPa抗压±42.5MPa44.6MPa3/62）细集料：XXX砂场，其各项技术指标试验结果见表2。砂技术指标表2试验项目规范要求试验结果级配II区中砂符合II区中砂，Mx=2.68表观密度（g/cm3）>2.52.658含泥量（％）<3.01.6%泥块含量（％）<1.00.2%堆积密度（g/cm3）>1.351.566空隙率（％）<4741.0云母含量（％）<2.00.1轻物质含量（％）<1.00有机物含量（比色法）砂上部溶液颜色浅于标准溶液颜色砂上部溶液颜色浅于标准溶液颜色硫化物及硫酸盐含量（％）<0.50.03氯化物含量（％）<0.0203）粗集料：采用XXXX石料厂生产的碎石，由4.75-9.5mm碎石（20%）和9.5-19mm碎石（35%）、19-31.5mm碎石（45%）掺配,其技术指标经试验结果为表3。4/6碎石技术指标表3试验项目规范要求试验结果级配掺配后符合4.75-31.5mm连续级配合格针片状含量（％）<154.7压碎值指标（％）<1610.1表观密度（g/cm3）>2.52.706堆积密度（g/cm3）>1.351.46空隙率（％）<4746.0含泥量（％）<1.00.3泥块含量（％）<0.50.1有机物含量（比色法）碎石上部得溶液颜色浅于标准溶液颜色碎石上部得溶液颜色浅于标准溶液颜色硫化物及硫酸盐（按SO3质量计）（%）<1.00.034）水：洁净的饮用水，密度pw=1000Kg/m3七、配合比计算：1)确定混凝土的配制强度：把fcuk=25Mpa。=5.0Mpa带入公式得f0=fk+1.645o=25+1.645x5.0=33.2Mpacu，0cu，k2)计算水灰比把a=0.46ab=0.07r1.0带入公式得abc=f=r*f,=1.0x42.5=42.5MpaceccegW/C=aa*fce/(fcu,0+aaabfce)acecu,0abce=0.46*42.5/(33.2+0.46*0.07*42.5)=0.57根据经验及施工要求，水灰比取0.50。5/63)确定设计坍落度根据JGJ55-200规范和施工要求，确定混凝土的设计坍落度为40~70mm4)确定每立方米混凝土的用水量由碎石最大粒径31.5mm和坍落度40〜70mm,根据试验选取用水量为mw0,=175kg/m35)计算每立方米混凝土的水泥用量根据每立方米混凝土用水量和水灰比计算水泥用量为mc0=175/0.50=350kg/m36)确定砂率根据JGJ55-2000规范要求，由水灰比W/C=0.50和碎石最大粒径31.5mm查表确定Bs=38%8)计算砂、石材料用量，把mc0=350kg/m3mw0=175kg/m3假定每立方米混凝土拌合物重量2400kg解方程mc0+mg0+ms0+mw0=mcpBs=ms0/(mg0+ms0)即350+mg0+ms0+175=240038%=ms0/(mg0+ms0)解得ms0=713kg/m3mg0=1162kg/m39)基准配合比为叫0：ms0：mg0：mw0=350:713:1162:175八、混凝土试拌混凝土坍落度为60mm,符合设计要求，棍度、含砂情况、粘聚性、保水性均符合设计要求九、基准配合比调整实测混凝土拌合物表观密度为2390kg/m3，不超过计算值2400kg/m3的土6/62%。得出基准配合比为叫0：ms0：mg0：叭o=35°:713:1162:175十、辅助配合比保持用水量不变，以基准配合比水灰比0.50±0.05、砂率38%±1%进行计算，试配二个辅助配合比①W/C=0.45，计算得出配合比为mc0:ms0:mg0:mw0=389:679:1157:175②W/C=0.55，计算得出配合比为mc0:ms0:mg0:mw0:mj0=318:744:1163:175经试拌W/C=0.45，坍落度为50mm、实测表观密度2400kg/m3，均符合设计要求，棍度、含砂情况、粘聚性、保水性均良好。W/C=0.55，坍落度为65mm，实测表观密度2380k...
