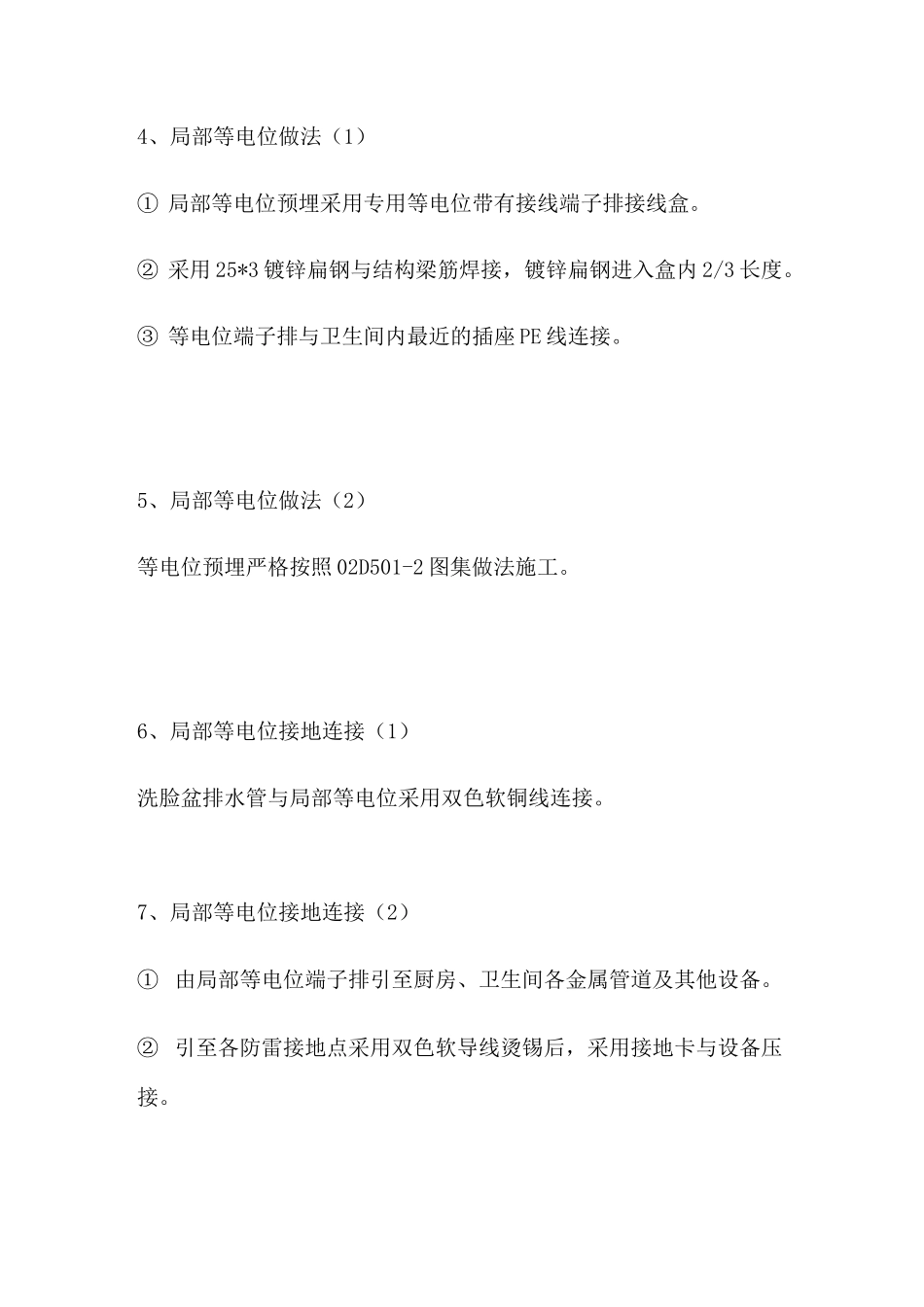

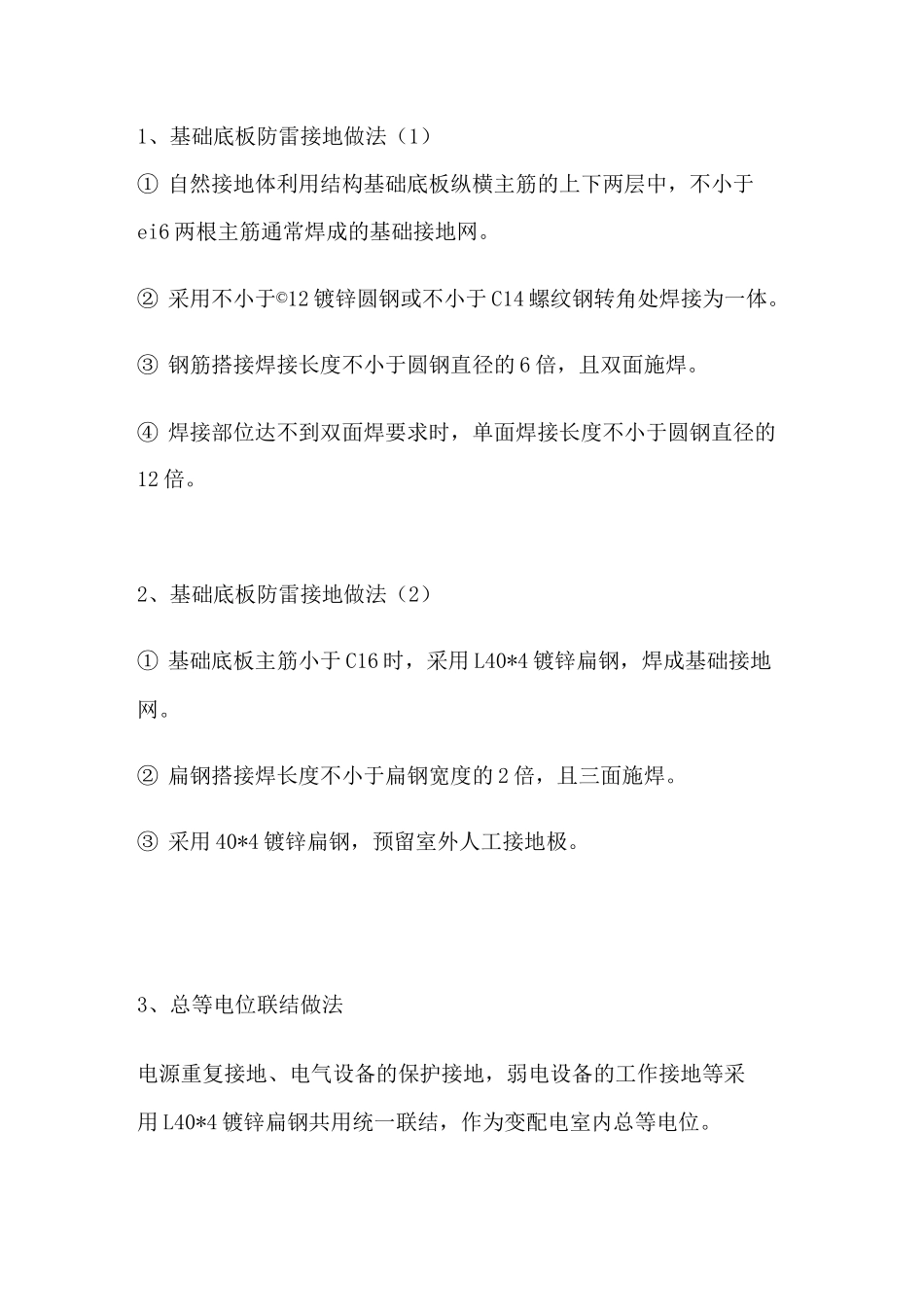

1、基础底板防雷接地做法（1）①自然接地体利用结构基础底板纵横主筋的上下两层中，不小于ei6两根主筋通常焊成的基础接地网。②采用不小于©12镀锌圆钢或不小于C14螺纹钢转角处焊接为一体。③钢筋搭接焊接长度不小于圆钢直径的6倍，且双面施焊。④焊接部位达不到双面焊要求时，单面焊接长度不小于圆钢直径的12倍。2、基础底板防雷接地做法（2）①基础底板主筋小于C16时，采用L40*4镀锌扁钢，焊成基础接地网。②扁钢搭接焊长度不小于扁钢宽度的2倍，且三面施焊。③采用40*4镀锌扁钢，预留室外人工接地极。3、总等电位联结做法电源重复接地、电气设备的保护接地，弱电设备的工作接地等采用L40*4镀锌扁钢共用统一联结，作为变配电室内总等电位。4、局部等电位做法（1）①局部等电位预埋采用专用等电位带有接线端子排接线盒。②采用25*3镀锌扁钢与结构梁筋焊接，镀锌扁钢进入盒内2/3长度。③等电位端子排与卫生间内最近的插座PE线连接。5、局部等电位做法（2）等电位预埋严格按照02D501-2图集做法施工。6、局部等电位接地连接（1）洗脸盆排水管与局部等电位采用双色软铜线连接。7、局部等电位接地连接（2）①由局部等电位端子排引至厨房、卫生间各金属管道及其他设备。②引至各防雷接地点采用双色软导线烫锡后，采用接地卡与设备压接。8、防雷测试箱预留做法①防雷测试点由避雷引下线钢筋引出，采用40*4镀锌扁钢与柱筋搭接焊至外墙地面+500mm处。②外墙装修时，距室外地坪以上0.5米处安装接地测试箱。9、避雷引下线做法①防雷引下线结构柱筋，在每层做出明显标记。②防雷引下线利用建筑物内构造柱不小于C16两根或四根不小于C10对角主筋作引下线，间距不大于25m。③钢筋搭接焊长度为钢筋直径的6倍双面施焊，且清除焊渣。10、配电箱（柜）安装接地做法①配电箱接地采用镀锌圆钢与箱体预留接地扁钢焊接，顺方向焊接，焊接长度不小于圆钢直径的6倍，焊接处涂刷防锈漆。②配电柜接地与预留接地镀锌扁钢与基座槽钢焊接。11、避雷带做法（1）①屋面暗敷设避雷带采用ei2镀锌圆钢，与预留引上线圆钢采用搭接焊，搭接焊长度不小于圆钢直径的6倍，且双面施焊。②焊接处涂刷防锈漆。12、避雷带做法（2）①屋面明敷避雷带采用eio镀锌圆钢敷设，与预留引上线圆钢采用搭接焊，搭接焊长度不小于圆钢直径的6倍。②避雷带水平连接时，采用对接焊，下附不小于圆钢直径中心对节点，分别6倍长圆钢，且双面施焊。③避雷带高度为100~120mm紧固螺丝及垫片齐全。④焊接处涂刷防锈漆。13、避雷带做法（3）做喷涂外墙面避雷带，在喷涂前用塑料薄膜做好保护。14、避雷带做法（4）①避雷带调整顺直、固定完成后统一涂刷银粉漆两道。②避雷带固定卡间距为1000mm，转角处间距不大于500mm;各支架间距布置均匀。15、避雷带做法（5）①为达到防雷全部覆盖，避雷带在阳角部位应做成Q弯形式。②变形缝位置做伸缩处理，屋面金属物必须做接地连接。16、避雷带做法（6）①斜屋面避雷带安装。②固定支架钻孔注意屋面瓦，不得击碎。③突出屋面建筑物避雷带安装。17、避雷带做法（7）斜屋面避雷带安装，屋脊瓦处采用扁钢固定卡，避免钻孔击碎屋面瓦。18、屋面爬梯与避雷带连接做法屋面金属爬梯处避雷带安装，在上人处断开或直接敷设于结构面上。19、设备基座与金属物接地做法①电气设备不带电的金属外壳与接地装置（接地极）之间做可靠的电气连接。②屋面金属物做可靠接地连接。20、总等电位箱安装做法总等电位箱内端子排采用专用端子卡联结、紧固，箱门安装紧贴于墙面。21、防雷测试箱安装做法室外防雷测试箱采用专用箱，带有接地测试标，箱门安装紧贴于墙面。
