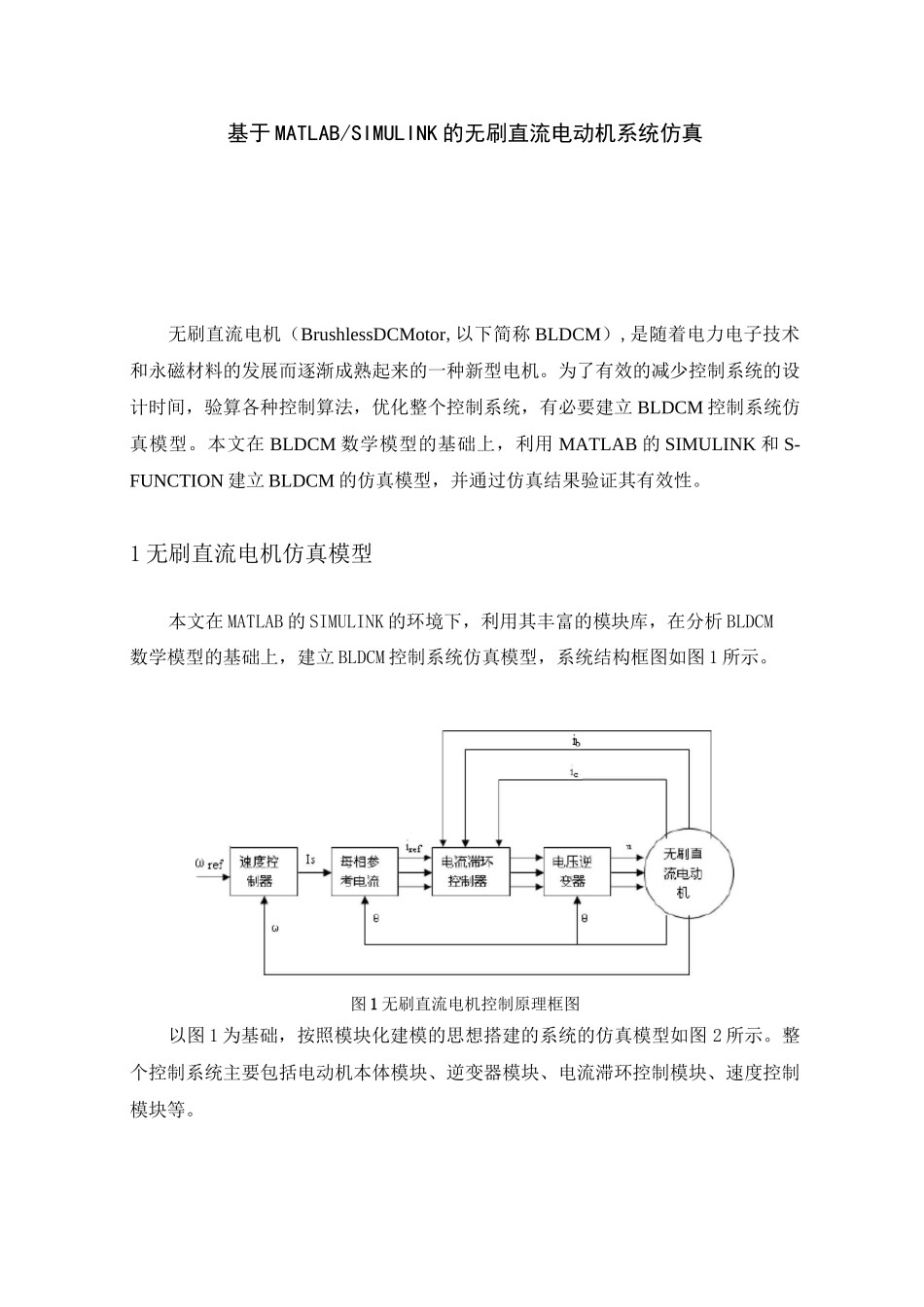

基于MATLAB/SIMULINK的无刷直流电动机系统仿真无刷直流电机（BrushlessDCMotor,以下简称BLDCM）,是随着电力电子技术和永磁材料的发展而逐渐成熟起来的一种新型电机。为了有效的减少控制系统的设计时间，验算各种控制算法，优化整个控制系统，有必要建立BLDCM控制系统仿真模型。本文在BLDCM数学模型的基础上，利用MATLAB的SIMULINK和S-FUNCTION建立BLDCM的仿真模型，并通过仿真结果验证其有效性。1无刷直流电机仿真模型本文在MATLAB的SIMULINK的环境下，利用其丰富的模块库，在分析BLDCM数学模型的基础上，建立BLDCM控制系统仿真模型，系统结构框图如图1所示。图1无刷直流电机控制原理框图以图1为基础，按照模块化建模的思想搭建的系统的仿真模型如图2所示。整个控制系统主要包括电动机本体模块、逆变器模块、电流滞环控制模块、速度控制模块等。图2无刷直流电机控制系统仿真模型框图1・1电动机本体模块在整个控制系统的仿真模型中，BLDCM本体模块是最重要的部分，该模块根据BLDCM电压方程求取BLDCM三相相电流，而要获得三相相电流信号ia，ib，ic必须首先求得三相反电动势信号ea，eb，ec，整个电动机本体模块的结果如下图3所示。电机本体模块包括反动电势求取模块，中性点求取模块，转矩计算模块和位置检测模块。0.2op05LookupTable'Product!LookupTable2w本文直接采用了SIMULINK中的LookupTable模块，运用分段线性化的思想,直观的实现了梯形波反电动势的模拟，具体实现如图4所示。KeProduct图4反电势求取模块LookupTaLookupTable模块的实质是通过查表构造反电动势波形，只要把360°内的反电动势的单位波形预先输入至LookupTable模块中，就能得到其单位理想波形，由前面的数学模型知道，反电势梯形波的幅值为：e=Ke*®。其中Ke为电机的反电动势系数。具体的LookupTable参数设置参照下表1。表1位置信号和单位反电动势的关系位置060120180240300360A111-1-1-11B-1-1111-1-1C1-1-1-11112.转矩计算模块依据数学模型建立转矩计算模型如图5所示。图5转矩计算模块3.中性点求取模块求出反电动势后根据电压平衡方程来求中性点电压，具体模块如图6所示。1・2速度PID控制模速度控制模块采用PID调节。■>1slIntegratordu/dtSaturaIs图8PID控制模块4.转子位置检测模块1・3参考电流模块参考电流模块的作用是根据电流幅值信号Is和位置信号pos求出三相参考电流。参考电流模块的功能通过S函数实现。Consta图7转子位置检测模KAdDerivativiaritvanjiuaibrubiiI厂—JVCu□c图9参考电流模块1・4电流滞环控制模块电流滞环控制模块的作用是实现滞环电流控制，输入端1、2、3为三相实际电流，4、5、6为三相参考电流，输出为脉冲信号，滞环的环宽设为0-1之间。模块结构框图如图10所示。ic图10电流滞环控制模块1・5电压逆变模块电压逆变器模块实现的是逆变器功能，输入为位置信号和电流滞环控制模块信号及电压逆变控制信号，输出为三相端电压，其中，可以通过编写s函数实现从转子位置信号得到六个MOSFET导通开关信号。如图11所示。RelRelaylRelay2pOS-图11电压逆变模块三相的上桥臂控制信号与电流滞环控制模块得到的信号进行逻辑与运算，即可得到控制开关的逻辑信号，如图11所示。由于6个MOSFET只可能同时有两个导通，且两个管不能为同相，所以可选用二选一开关来得到三相端电压，如图12所示。在本文设计的模型中，额定电压设为72V，则端电压的一半为36V。Consta1图12开关功率管模块2仿真结果仿真中，BLDCM参数设置为：额定转速n=120rad/s,定子相绕组电阻R=1.25欧姆，定子相绕组自感L=0.055H,互感M=0.003H,转动惯量为0.006kg.m2,反□oOJuHI一-_oooou—u—0.20.40.60.81电势系数为Ke=0.22V/rad/s。极对数为np=1,72V直流电源供电。在t=0.2s时，加负载2N.m。可得到系统转速，转矩，相电流，相反电动势仿真曲线如图13-16所示。图15相电流波形图13转速响应曲图14转矩响应曲10附录referenceCurrent.m参考电流模块S函数:functionsys=mdlOutputs(t,x,u)if(u>=0)&(u=pi/3)&(u<2*pi/3)sys=[1;0;-1];elseif(u>=2*pi/3)&(u=pi)&(u<4*pi/3)sys=[-1;1;0];elseif(u>=4*pi/3)&(u<5*pi/3)sys=[-1;0;1];elsesys=[0;-1;1];endinverter.m电压模块S函数：functionsys=mdlOutputs(t,x,u)ifu>=0&u=pi/3&u<2*pi/3sys=[100001];elseifu>=2*pi/3&u=pi&u<4*pi/3sys=[011000];elseifu>=4*pi/3&u<5*pi/3sys=[010010];elsesys=[000110];end
