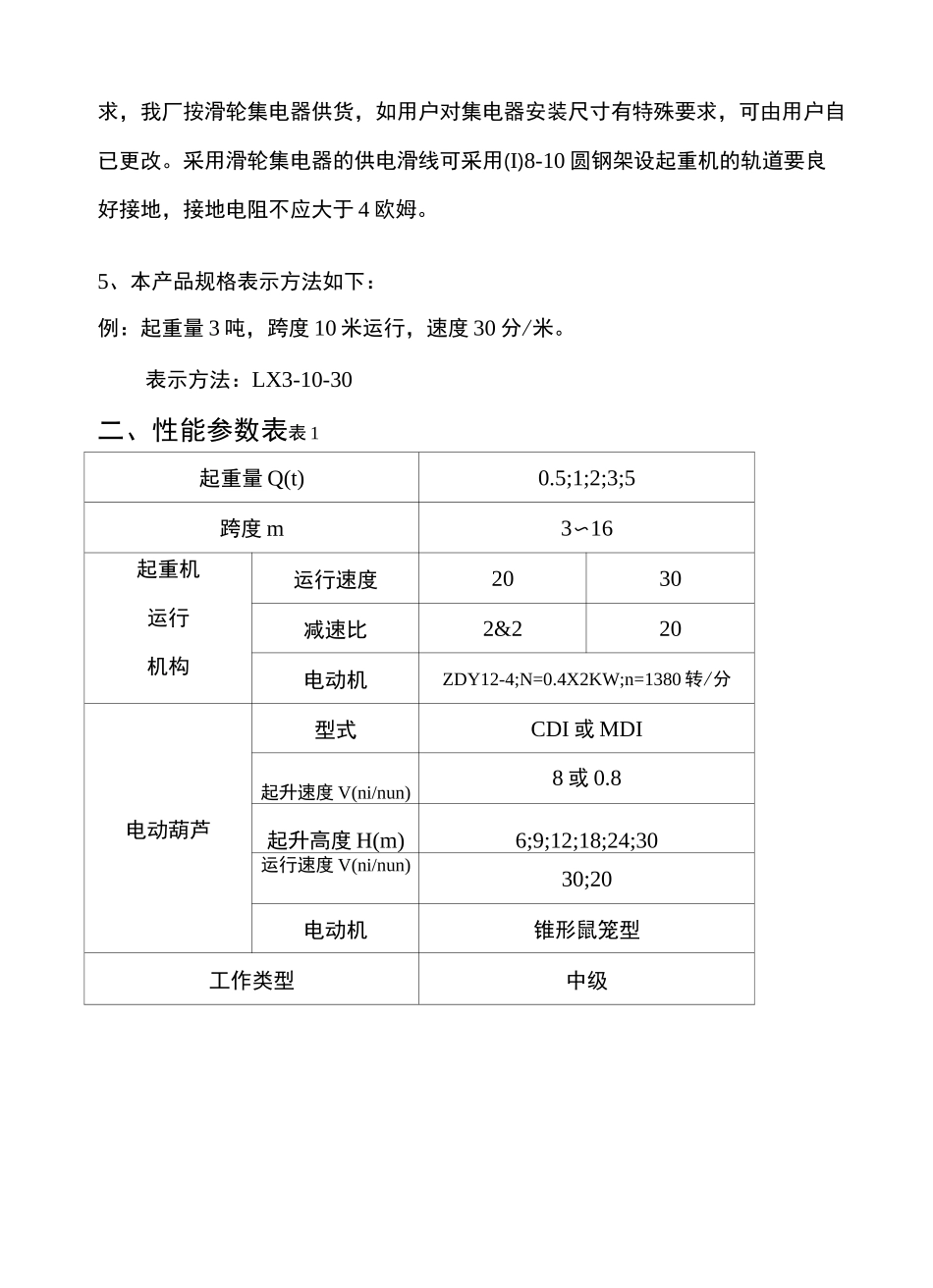

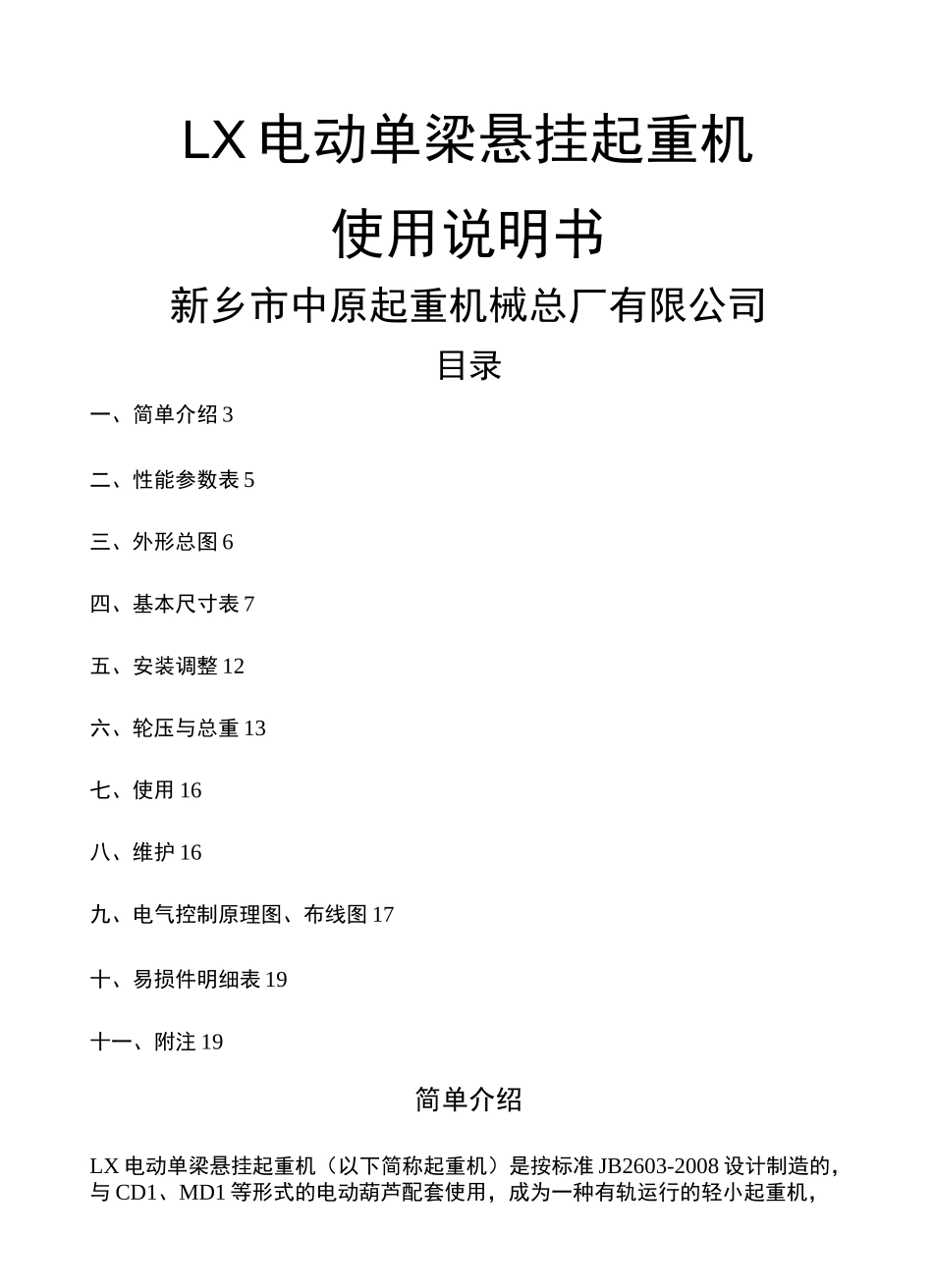

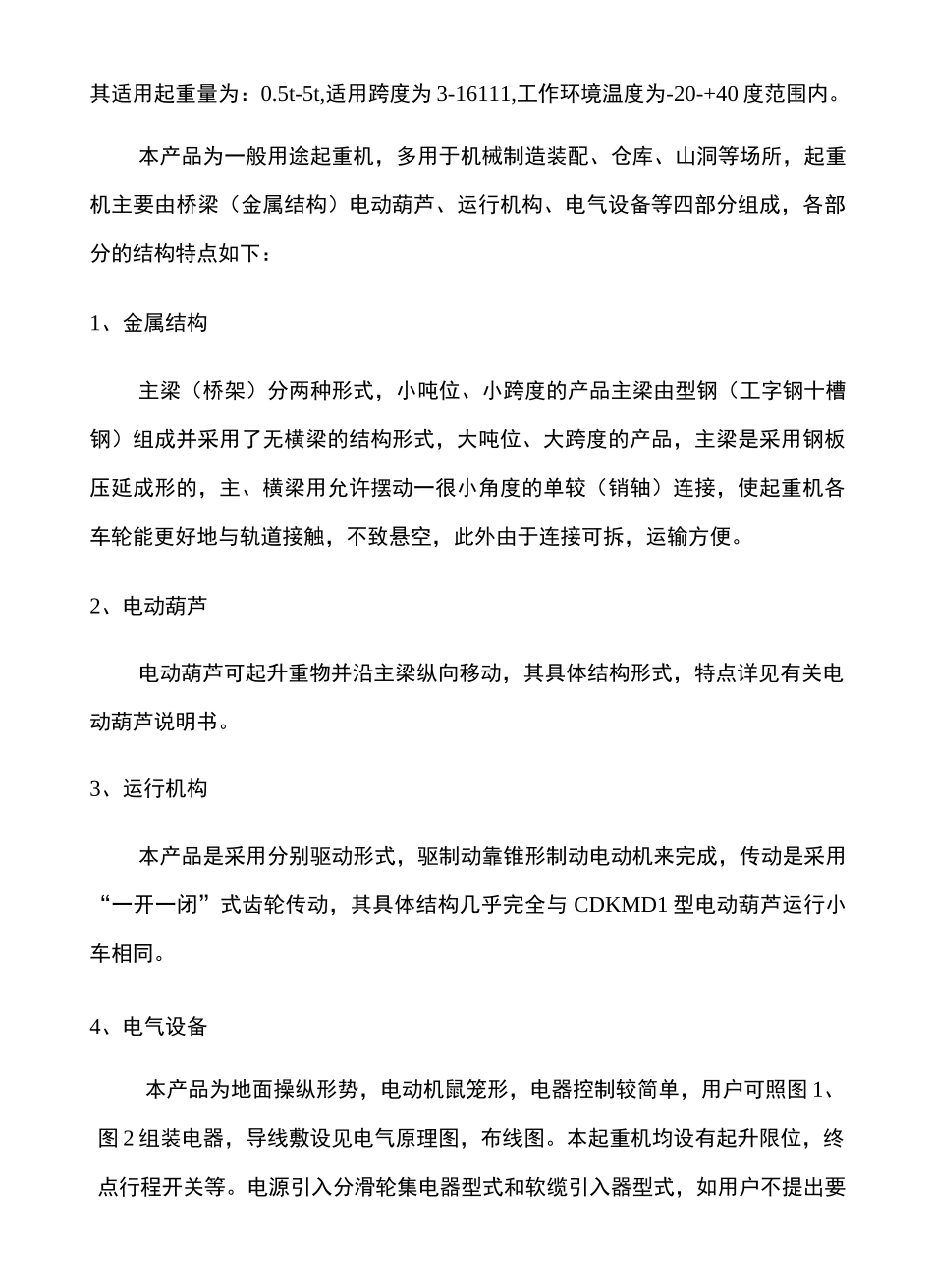

LX电动单梁悬挂起重机使用说明书新乡市中原起重机械总厂有限公司目录一、简单介绍3二、性能参数表5三、外形总图6四、基本尺寸表7五、安装调整12六、轮压与总重13七、使用16八、维护16九、电气控制原理图、布线图17十、易损件明细表19十一、附注19简单介绍LX电动单梁悬挂起重机（以下简称起重机）是按标准JB2603-2008设计制造的，与CD1、MD1等形式的电动葫芦配套使用，成为一种有轨运行的轻小起重机，其适用起重量为：0.5t-5t,适用跨度为3-16111,工作环境温度为-20-+40度范围内。本产品为一般用途起重机，多用于机械制造装配、仓库、山洞等场所，起重机主要由桥梁（金属结构）电动葫芦、运行机构、电气设备等四部分组成，各部分的结构特点如下：1、金属结构主梁（桥架）分两种形式，小吨位、小跨度的产品主梁由型钢（工字钢十槽钢）组成并采用了无横梁的结构形式，大吨位、大跨度的产品，主梁是采用钢板压延成形的，主、横梁用允许摆动一很小角度的单较（销轴）连接，使起重机各车轮能更好地与轨道接触，不致悬空，此外由于连接可拆，运输方便。2、电动葫芦电动葫芦可起升重物并沿主梁纵向移动，其具体结构形式，特点详见有关电动葫芦说明书。3、运行机构本产品是采用分别驱动形式，驱制动靠锥形制动电动机来完成，传动是采用“一开一闭”式齿轮传动，其具体结构几乎完全与CDKMD1型电动葫芦运行小车相同。4、电气设备本产品为地面操纵形势，电动机鼠笼形，电器控制较简单，用户可照图1、图2组装电器，导线敷设见电气原理图，布线图。本起重机均设有起升限位，终点行程开关等。电源引入分滑轮集电器型式和软缆引入器型式，如用户不提出要求，我厂按滑轮集电器供货，如用户对集电器安装尺寸有特殊要求，可由用户自已更改。采用滑轮集电器的供电滑线可采用(I)8-10圆钢架设起重机的轨道要良好接地，接地电阻不应大于4欧姆。5、本产品规格表示方法如下：例：起重量3吨，跨度10米运行，速度30分/米。表示方法：LX3-10-30二、性能参数表表1起重量Q(t)0.5;1;2;3;5跨度m3〜16起重机运行机构运行速度2030减速比2&220电动机ZDY12-4;N=0.4X2KW;n=1380转/分电动葫芦型式CDI或MDI起升速度V(ni/nun)8或0.8起升高度H(m)6;9;12;18;24;30运行速度V(ni/nun)30;20电动机锥形鼠笼型工作类型中级电源3相;50HZ;380V车轮工作直径①130轨道工字钢I20~I45c注：表中轨道工字钢范围是根据起重机在轨道工字钢腹板两侧的车轮轮缘距离的许可范围给出的。四、基本尺寸表0.5tLK(m)L(m)1(nun)11(nun)12(nun)h(nun)Innax(nun)ho(mm)A(mm)B(nun)K(mm)34.5750234153.5550795200360150010003.5545.54.5656.55.5727367.56.5878.57.598101000845328410200015008.510.59119.511.5101210.512.5111311.513.5121412.514.589536225002000131513.515.5141614.516.5151715.517.51618继表2ItLK(m)L(m)1(nun)11(nun)12(nun)h(nun)Innax(nun)ho(mm)A(mm)B(nun)K(nun)34.52561346603.5545.54.5656.55.5767.56.5878.57.5981010004108.510.59119.511.5101210.512.5111311.513.5121412.514.589560025002000131513.515.5141614.516.5151715.517.5继表21618继表22tLK(m)L(m)1(nun)11(nun)12(nun)h(nun)Innax(nun)ho(mm)A(mm)B(mm)K(nun)34500277.5152.5840895362410150010003.54.5454.55.5565.56.5676.57.5787.58.58101000894600200015008.510.59119.511.5101210.512.5111311.513.5121412.514.525002000131513.515.5141614.516.5151715.517.5继表21618继表23tLK(m)L(m)1(nun)11(nun)12(nun)h(nun)Innax(nun)ho(mm)A(mm)B(nun)K(nun)34.5750278.5151930904395420150010003.5545.54.5656.55.5767.56.5878.57.598101000924630440200015008.510.59119.511.5101210.512.5111311.513.5121412.514.525002000131513.515.5141614.516.5151715.517.5继表21618继表25tLK(m)L(m)1(nun)11(mm)12(mm)h(mm)Innax(nun)ho(mm)A(mm)B(nun)K(nun)34.5750310.51701185904395420150010003.5545.54.5656.55.5767.56.5878.57.598101000900740450200015008.510.59119.511.5101210.512.5111311.513.5121412.514.525002000131513.515.5141614.516.5151715.517.5继表21618...
