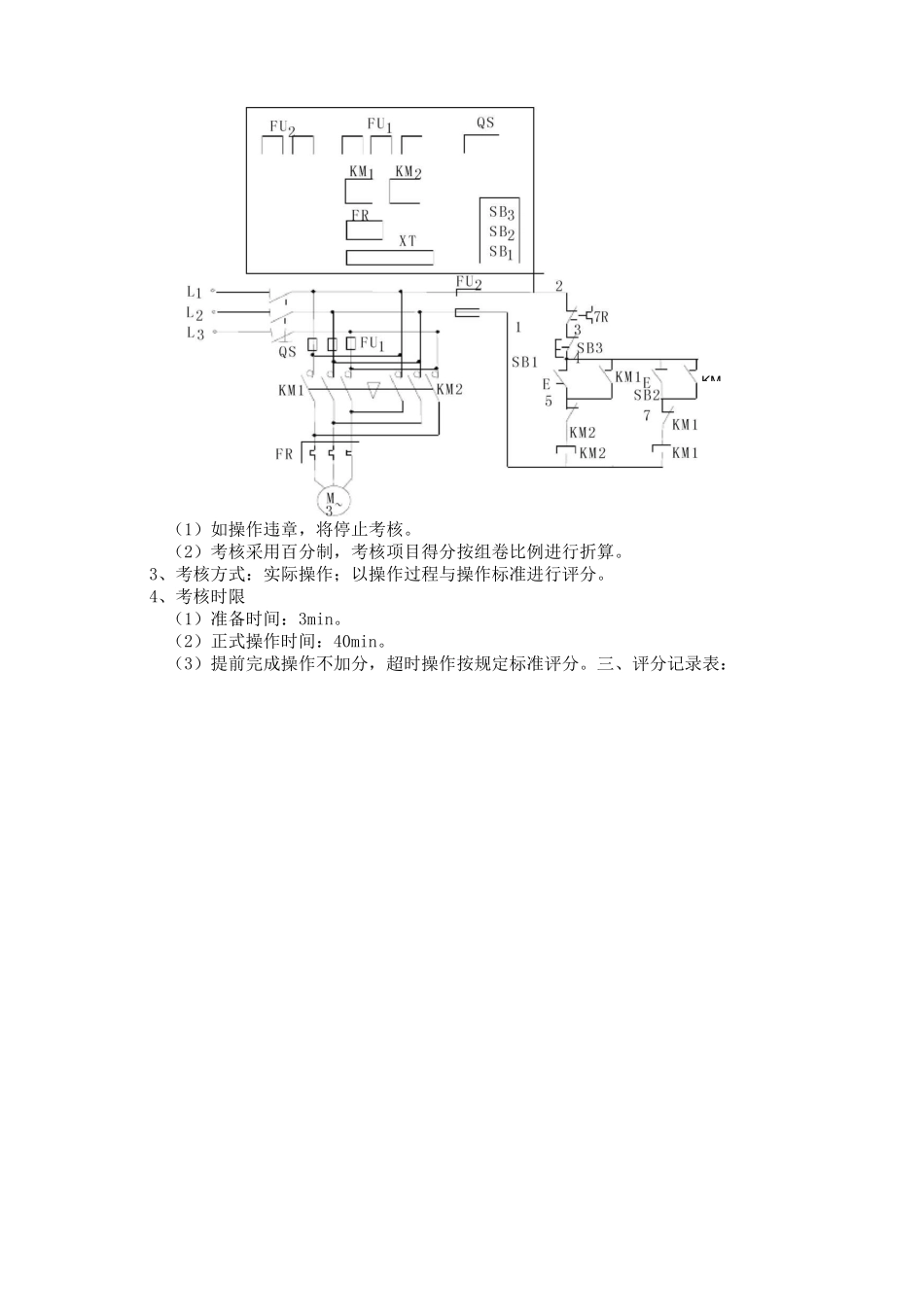

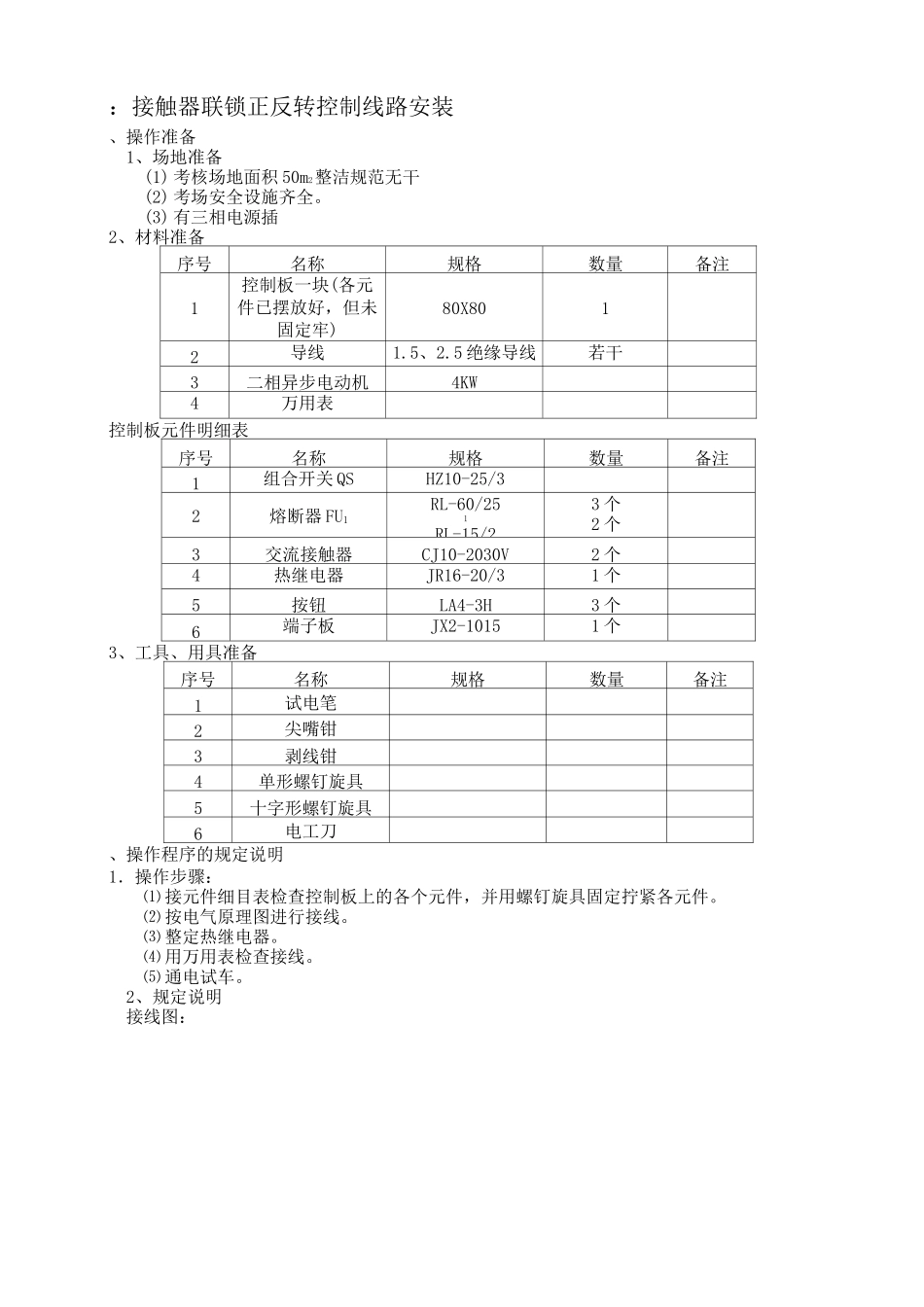

电工技师实操试题一、接触器联锁正反转控制线路安装二、用万用表识别电动机定子绕组首尾端三、用直流法（干电池法）判断小型三相异步电动机首尾端四、判断三相异步电动机绕组断路故障五：检查三相异步电动机绕组绝缘故障：接触器联锁正反转控制线路安装、操作准备1、场地准备(1)考核场地面积50m2整洁规范无干(2)考场安全设施齐全。(3)有三相电源插2、材料准备序号名称规格数量备注1控制板一块(各元件已摆放好，但未固定牢)80X8012导线1.5、2.5绝缘导线若干3二相异步电动机4KW4万用表控制板元件明细表序号名称规格数量备注1组合开关QSHZ10-25/32熔断器FU1RL-60/251RL-15/23个2个3交流接触器CJ10-2030V2个4热继电器JR16-20/31个5按钮LA4-3H3个6端子板JX2-10151个3、工具、用具准备序号名称规格数量备注1试电笔2尖嘴钳3剥线钳4单形螺钉旋具5十字形螺钉旋具6电工刀、操作程序的规定说明1．操作步骤：⑴接元件细目表检查控制板上的各个元件，并用螺钉旋具固定拧紧各元件。⑵按电气原理图进行接线。⑶整定热继电器。⑷用万用表检查接线。⑸通电试车。2、规定说明接线图：KM（1）如操作违章，将停止考核。（2）考核采用百分制，考核项目得分按组卷比例进行折算。3、考核方式：实际操作；以操作过程与操作标准进行评分。4、考核时限（1）准备时间：3min。（2）正式操作时间：40min。（3）提前完成操作不加分，超时操作按规定标准评分。三、评分记录表：试题名称：接触器联锁正反转控制线路安装考核时间：60min-序号考核项目考核内容及要求（评分要素）配分评分标准检测结扣分得分备注1准备工作⑴穿戴好劳保用品⑵器具、工具的选择检查15未穿戴劳保用品或未穿戴整齐扣2分⑴未检查控制板上的各元件扣3分⑵未检查准备所需的导线扣2分⑶不准备万用表扣2分⑷不准备试电笔，尖嘴钳剥线钳，一字形螺钉旋具，十字形螺钉旋，电工刀每少一件扣1分2操作步骤⑴拧紧、固定各元件2不拧紧，固定各元件扣2分⑵识读电气原理图10不接电气原理图接线扣10分⑶布线符合要求采用板前配线各方向上要互相垂直或平行，弯角呈90°，导线排列平整、美观，接点牢固，不损伤导线，调试热继电器45①主电路布线不符合要求扣10分②控制电路布线不符合要求扣15分③接点松动，露铜过长压绝缘层，反圈扣10分（可按接点每处扣分）④损伤导线绝缘或线芯扣3分⑤热继电器未整定或不会整定扣3分⑥熔体规格配错主控各扣2分⑷用万用表检查接线是否正确5不检杳或不会检杳扣5分⑸通电试车10第一次试车不成功，不能查出原因扣10分3综合分析⑴如何根据电动机的容量选择接触器11不能正确选择扣11分操作完毕后清理现场2操作完毕后未清理现场扣2分4安全生产按国家颁发有关法规或企业自定有关规定每违反一项规定从总分中扣除5分5考核时限规定时间内完成操作每超过1min从总分中扣5分，超过5min停止操作合计：用万用表识别电动机定子绕组首尾端、操作准备1、场地准备（1）考核场地面积50m2整洁规范无干扰。（2）考场安全设施齐全。（3）有三相电源插座。2、材料准备序号名称规格数量备注1三相异步电动机中、小型1台3、工具、用具准备序号名称规格数量备注1常用电工工具1套2导线若干3棉纱若干4万用表1块二、操作程序的规定说明1．操作步骤：⑴穿戴好劳保用品。⑵准备好所需器具、工具、用具。⑶拆开电动机的连接片，清理端头。⑷用万用表找出三相绕组，并标记。⑸将万用表扳至直流毫安档后，接到假设的首尾端上。⑹用手板动电动机的转轴匀速转动，同时观察万用表指针有无摆动。⑺根据观察到的现象确定首尾端。⑻不超过三次完成首尾端的查找。2．规定说明：（1）如操作违章，将停止考核。（2）考核采用百分制，考核项目得分按组卷比例进行折算。3.考核方式：实际操作；以操作过程与操作标准进行评分。4.考核时限（1）准备时间：3min。（2）正式操作时间：35min。（3）提前完成操作不加分，超时操作按规定标准评分。三、评分记录表：-序号考核项目考核内容及要求（评分要素）配分评分标准检测结扣分得分备注1准备工作⑴穿戴好劳保用品⑵器具、工具的选择检查11不穿戴好劳保用品或未穿戴整齐扣2分；⑴根据设备容量正确选择万用表，不会选表扣5分⑵棉...
