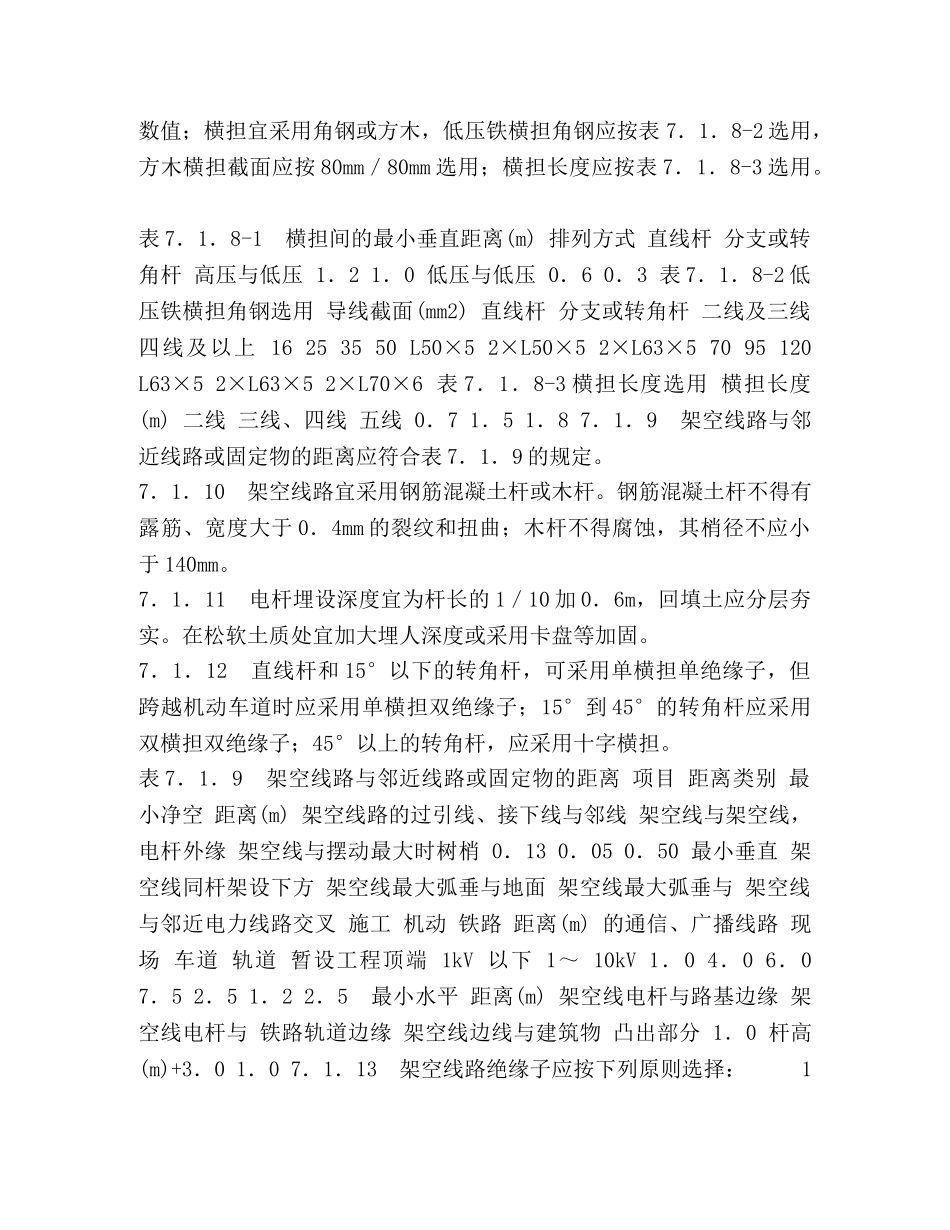

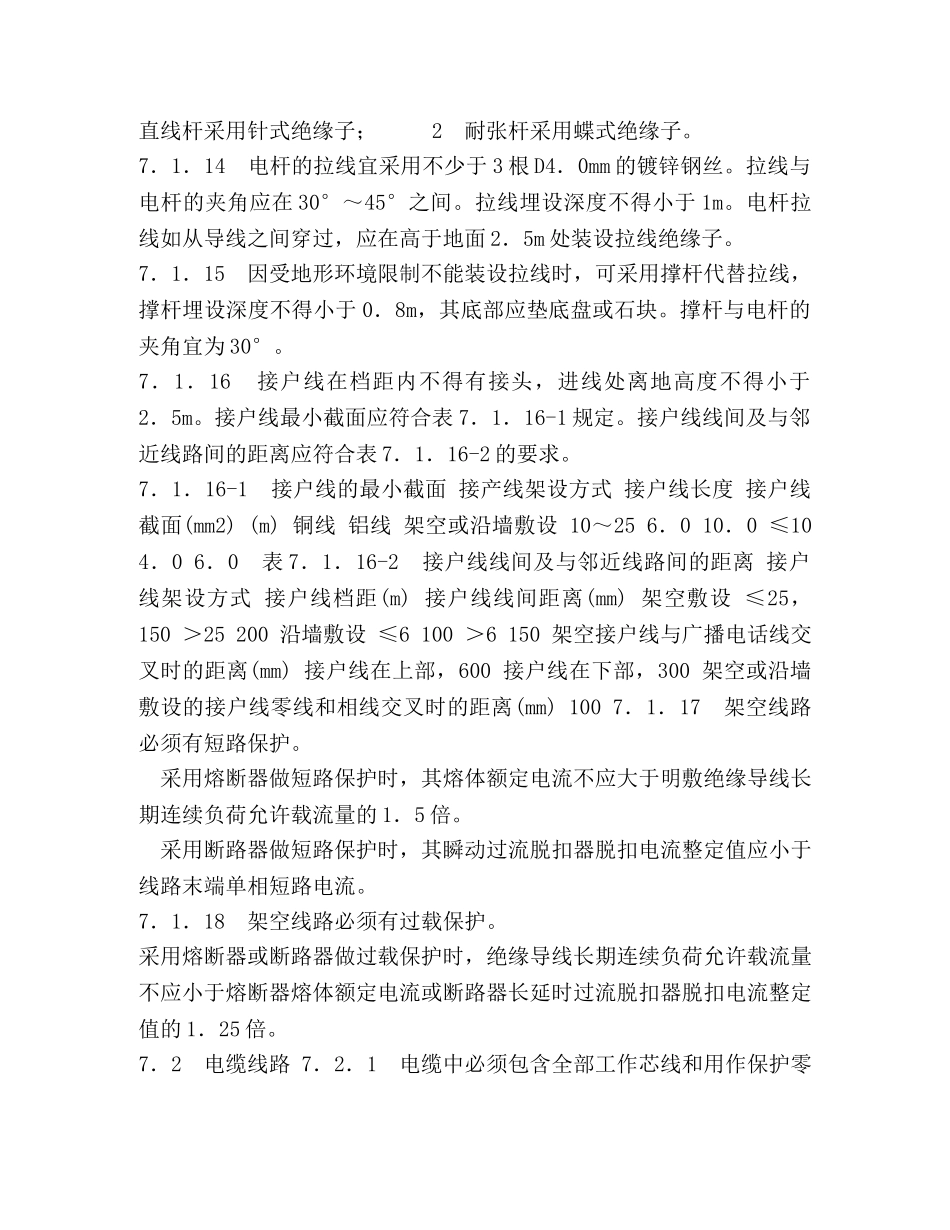

施工现场配电线路管理施工现场配电线路管理7．1架空线路7．1．1架空线必须采用绝缘导线。7．1．2架空线必须架设在专用电杆上，严禁架设在树木、脚手架及其他设施上。7．1．3架空线导线截面的选择应符合下列要求：1导线中的计算负荷电流不大于其长期连续负荷允许载流量。2线路末端电压偏移不大于其额定电压的5％。3三相四线制线路的N线和PE线截面不小于相线截面的50％，单相线路的零线截面与相线截面相同。4按机械强度要求，绝缘铜线截面不小于10mm2，绝缘铝线截面不小于16mm2。5在跨越铁路、公路、河流、电力线路档距内，绝缘铜线截面不小于16mm2，绝缘铝线截面不小于25mm2。7．1．4架空线在一个档距内，每层导线的接头数不得超过该层导线条数的50％，且一条导线应只有一个接头。在跨越铁路、公路、河流、电力线路档距内，架空线不得有接头。7．1．5架空线路相序排列应符合下列规定：1动力、照明线在同一横担上架设时，导线相序排列是：面向负荷从左侧起依次为L1、N、L2、L3、PE；2动力、照明线在二层横担上分别架设时，导线相序排列是：上层横担面向负荷从左侧起依次为L1、L2、L3；下层横担面向负荷从左侧起依次为L1(L2、L3)、N、PE。7．1．6架空线路的档距不得大于35m。7．1．7架空线路的线间距不得小于0．3m，靠近电杆的两导线的间距不得小于0．5m。7．1．8架空线路横担间的最小垂直距离不得小于表7．1．8-1所列此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。数值；横担宜采用角钢或方木，低压铁横担角钢应按表7．1．8-2选用，方木横担截面应按80mm／80mm选用；横担长度应按表7．1．8-3选用。表7．1．8-1横担间的最小垂直距离(m)排列方式直线杆分支或转角杆高压与低压1．21．0低压与低压0．60．3表7．1．8-2低压铁横担角钢选用导线截面(mm2)直线杆分支或转角杆二线及三线四线及以上16253550L50×52×L50×52×L63×57095120L63×52×L63×52×L70×6表7．1．8-3横担长度选用横担长度(m)二线三线、四线五线0．71．51．87．1．9架空线路与邻近线路或固定物的距离应符合表7．1．9的规定。7．1．10架空线路宜采用钢筋混凝土杆或木杆。钢筋混凝土杆不得有露筋、宽度大于0．4mm的裂纹和扭曲；木杆不得腐蚀，其梢径不应小于140mm。7．1．11电杆埋设深度宜为杆长的1／10加0．6m，回填土应分层夯实。在松软土质处宜加大埋人深度或采用卡盘等加固。7．1．12直线杆和15°以下的转角杆，可采用单横担单绝缘子，但跨越机动车道时应采用单横担双绝缘子；15°到45°的转角杆应采用双横担双绝缘子；45°以上的转角杆，应采用十字横担。表7．1．9架空线路与邻近线路或固定物的距离项目距离类别最小净空距离(m)架空线路的过引线、接下线与邻线架空线与架空线，电杆外缘架空线与摆动最大时树梢0．130．050．50最小垂直架空线同杆架设下方架空线最大弧垂与地面架空线最大弧垂与架空线与邻近电力线路交叉施工机动铁路距离(m)的通信、广播线路现场车道轨道暂设工程顶端1kV以下1～10kV1．04．06．07．52．51．22．5最小水平距离(m)架空线电杆与路基边缘架空线电杆与铁路轨道边缘架空线边线与建筑物凸出部分1．0杆高(m)+3．01．07．1．13架空线路绝缘子应按下列原则选择：1此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。直线杆采用针式绝缘子；2耐张杆采用蝶式绝缘子。7．1．14电杆的拉线宜采用不少于3根D4．0mm的镀锌钢丝。拉线与电杆的夹角应在30°～45°之间。拉线埋设深度不得小于1m。电杆拉线如从导线之间穿过，应在高于地面2．5m处装设拉线绝缘子。7．1．15因受地形环境限制不能装设拉线时，可采用撑杆代替拉线，撑杆埋设深度不得小于0．8m，其底部应垫底盘或石块。撑杆与电杆的夹角宜为30°。7．1．16接户线在档距内不得有接头，进线处离地高度不得小于2．5m。接户线最小截面应符合表7．1．16-1规定。接户线线间及与邻近线路间的距离应符合表7．1．16-2的要求。7．1．16-1接户线的最小截面接产线架设方式接户线长度接户线截面(mm2)(m)铜线铝线架空或沿墙敷设10～256．010．0≤104．06．0表7．1．16-2接户线线间及与...
