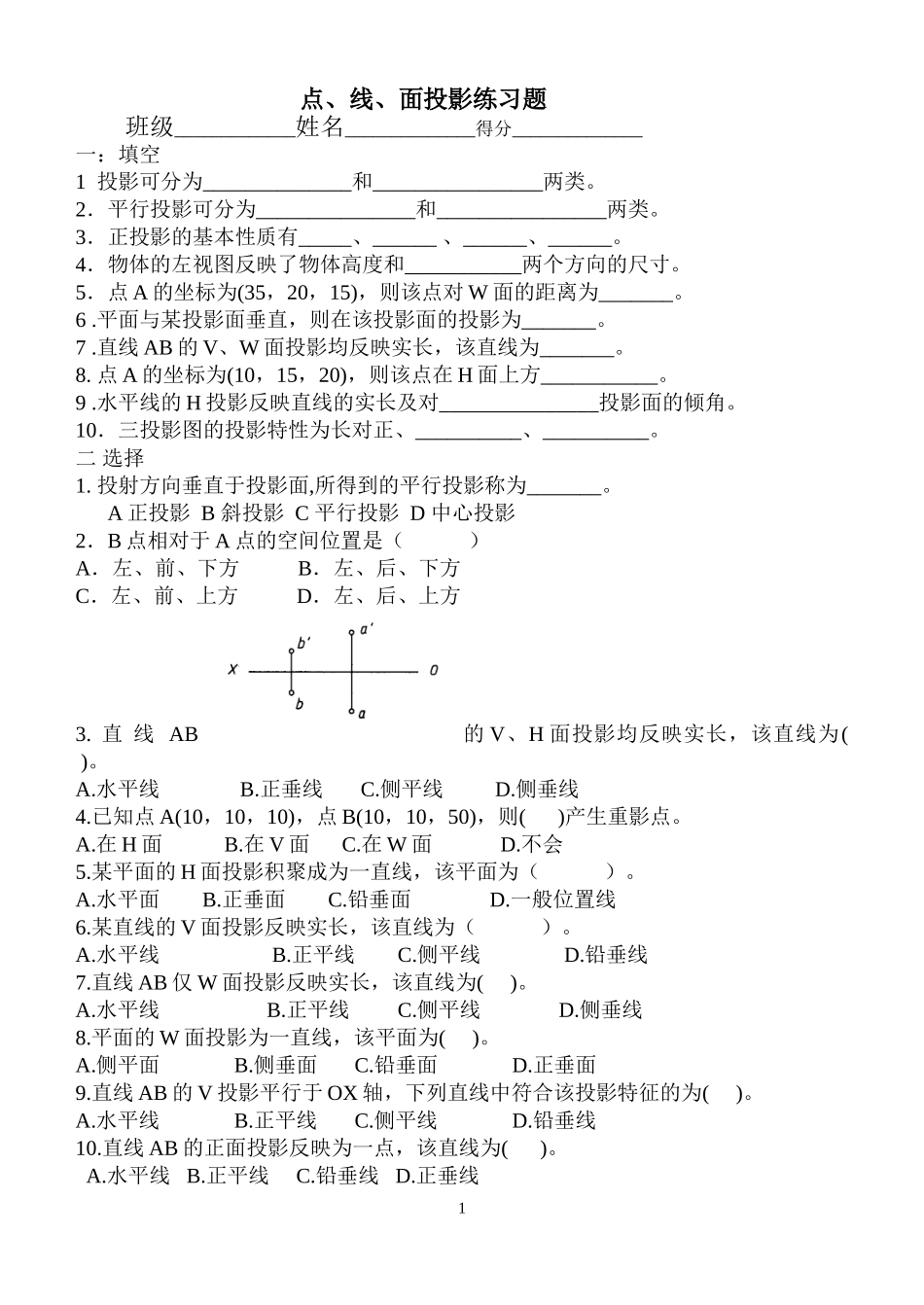

点、线、面投影练习题班级_____________姓名______________得分______________一：填空1投影可分为______________和________________两类。2．平行投影可分为_______________和________________两类。3．正投影的基本性质有_____、______、______、______。4．物体的左视图反映了物体高度和___________两个方向的尺寸。5．点A的坐标为(35，20，15)，则该点对W面的距离为_______。6.平面与某投影面垂直，则在该投影面的投影为_______。7.直线AB的V、W面投影均反映实长，该直线为_______。8.点A的坐标为(10，15，20)，则该点在H面上方___________。9.水平线的H投影反映直线的实长及对_______________投影面的倾角。10．三投影图的投影特性为长对正、__________、__________。二选择1.投射方向垂直于投影面,所得到的平行投影称为_______。A正投影B斜投影C平行投影D中心投影2．B点相对于A点的空间位置是（）A．左、前、下方B．左、后、下方C．左、前、上方D．左、后、上方3.直线AB的V、H面投影均反映实长，该直线为()。A.水平线B.正垂线C.侧平线D.侧垂线4.已知点A(10，10，10)，点B(10，10，50)，则()产生重影点。A.在H面B.在V面C.在W面D.不会5.某平面的H面投影积聚成为一直线，该平面为（）。A.水平面B.正垂面C.铅垂面D.一般位置线6.某直线的V面投影反映实长，该直线为（）。A.水平线B.正平线C.侧平线D.铅垂线7.直线AB仅W面投影反映实长，该直线为()。A.水平线B.正平线C.侧平线D.侧垂线8.平面的W面投影为一直线，该平面为()。A.侧平面B.侧垂面C.铅垂面D.正垂面9.直线AB的V投影平行于OX轴，下列直线中符合该投影特征的为()。A.水平线B.正平线C.侧平线D.铅垂线10.直线AB的正面投影反映为一点，该直线为()。A.水平线B.正平线C.铅垂线D.正垂线1三、判断题（1×8分）1、两点的V投影能反映出点在空间的上下、左右关系。()2、空间两直线相互平行,则它们的同面投影一定互相平行。()3、投影面垂直线在所垂直的投影面上的投影必积聚成为一个点。（）4、水平投影反映实长的直线，一定是水平线。（）5、主、俯视图长对正；主、左视图高平齐；俯、左视图宽相等。（）四、已知空间点A、B两点的两面投影，求其第三投影。求：A点在B点的__________方。五、求作直线ＡＢ的水平投影，并在直线ＡＢ上求一点C，使Ｃ点距Ｈ、Ｖ面距离相等。六、过C点做正平线，与直线AB、CD都相交。2七、在平面ABC内做一正平线，距V面距离15mm。八、完成平面五边形ABCDE的H面投影。3
