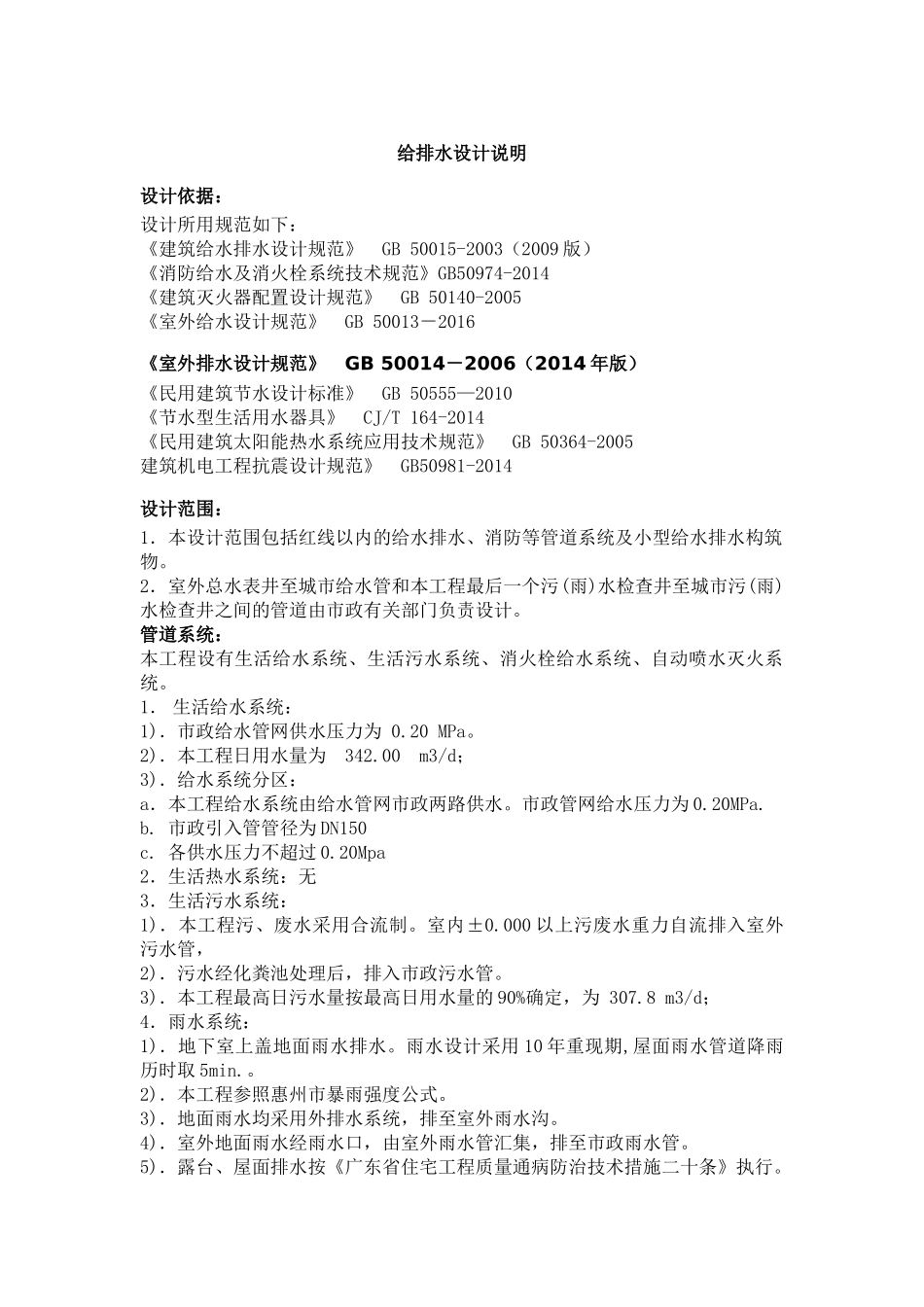

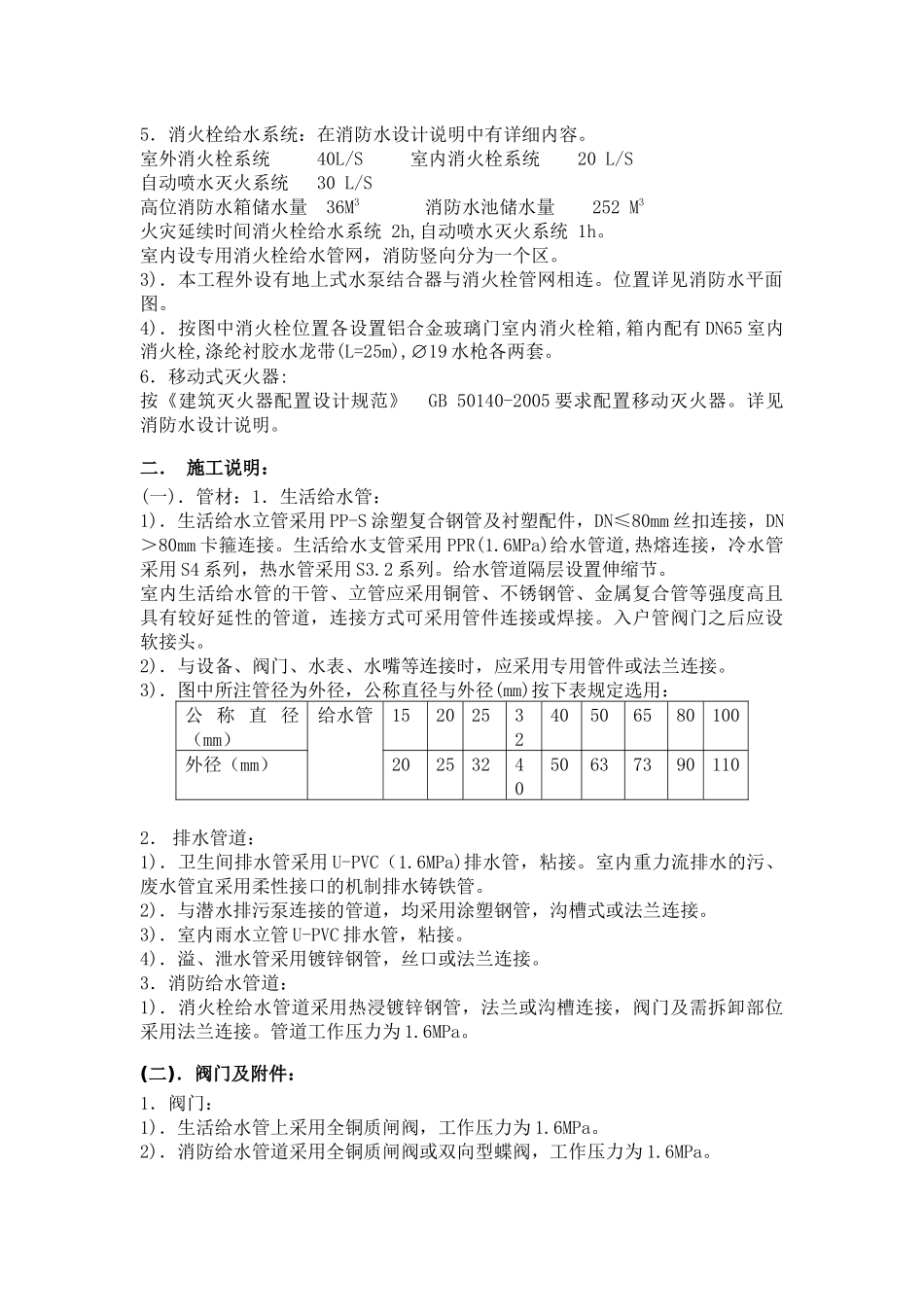

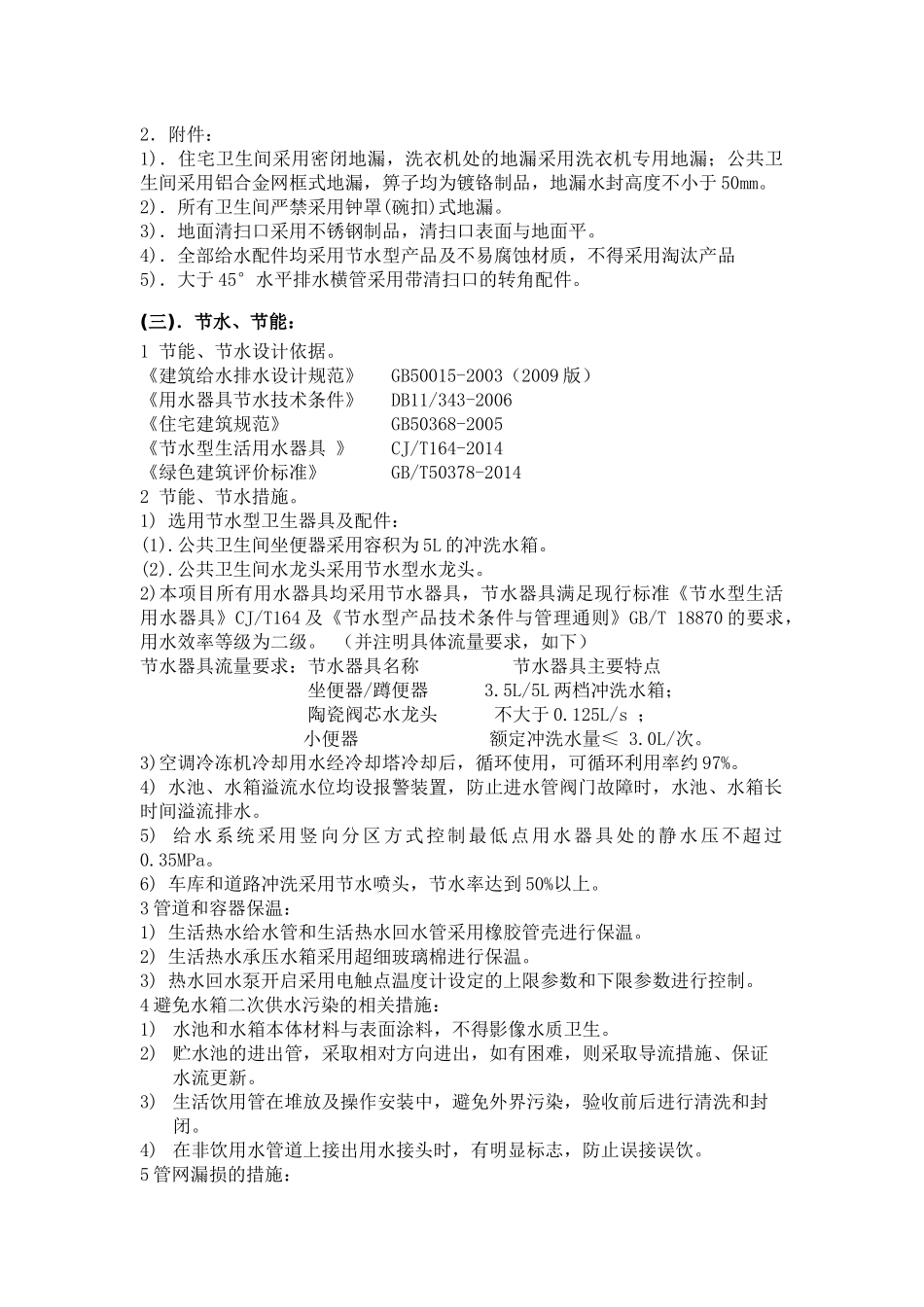

给排水设计说明设计依据：设计所用规范如下：《建筑给水排水设计规范》GB50015-2003（2009版）《消防给水及消火栓系统技术规范》GB50974-2014《建筑灭火器配置设计规范》GB50140-2005《室外给水设计规范》GB50013－2016《室外排水设计规范》GB50014－2006（2014年版）《民用建筑节水设计标准》GB50555—2010《节水型生活用水器具》CJ/T164-2014《民用建筑太阳能热水系统应用技术规范》GB50364-2005建筑机电工程抗震设计规范》GB50981-2014设计范围：1．本设计范围包括红线以内的给水排水、消防等管道系统及小型给水排水构筑物。2．室外总水表井至城市给水管和本工程最后一个污(雨)水检查井至城市污(雨)水检查井之间的管道由市政有关部门负责设计。管道系统：本工程设有生活给水系统、生活污水系统、消火栓给水系统、自动喷水灭火系统。1．生活给水系统：1)．市政给水管网供水压力为0.20MPa。2)．本工程日用水量为342.00m3/d；3)．给水系统分区：a．本工程给水系统由给水管网市政两路供水。市政管网给水压力为0.20MPa.b.市政引入管管径为DN150c.各供水压力不超过0.20Mpa2．生活热水系统：无3．生活污水系统：1)．本工程污、废水采用合流制。室内±0.000以上污废水重力自流排入室外污水管，2)．污水经化粪池处理后，排入市政污水管。3)．本工程最高日污水量按最高日用水量的90%确定，为307.8m3/d；4．雨水系统：1)．地下室上盖地面雨水排水。雨水设计采用10年重现期,屋面雨水管道降雨历时取5min.。2)．本工程参照惠州市暴雨强度公式。3)．地面雨水均采用外排水系统，排至室外雨水沟。4)．室外地面雨水经雨水口，由室外雨水管汇集，排至市政雨水管。5)．露台、屋面排水按《广东省住宅工程质量通病防治技术措施二十条》执行。5．消火栓给水系统：在消防水设计说明中有详细内容。室外消火栓系统40L/S室内消火栓系统20L/S自动喷水灭火系统30L/S高位消防水箱储水量36M3消防水池储水量252M3火灾延续时间消火栓给水系统2h,自动喷水灭火系统1h。室内设专用消火栓给水管网，消防竖向分为一个区。3)．本工程外设有地上式水泵结合器与消火栓管网相连。位置详见消防水平面图。4)．按图中消火栓位置各设置铝合金玻璃门室内消火栓箱,箱内配有DN65室内消火栓,涤纶衬胶水龙带(L=25m),∅19水枪各两套。6．移动式灭火器:按《建筑灭火器配置设计规范》GB50140-2005要求配置移动灭火器。详见消防水设计说明。二．施工说明：(一)．管材：1．生活给水管：1)．生活给水立管采用PP-S涂塑复合钢管及衬塑配件，DN≤80mm丝扣连接，DN＞80mm卡箍连接。生活给水支管采用PPR(1.6MPa)给水管道,热熔连接，冷水管采用S4系列，热水管采用S3.2系列。给水管道隔层设置伸缩节。室内生活给水管的干管、立管应采用铜管、不锈钢管、金属复合管等强度高且具有较好延性的管道，连接方式可采用管件连接或焊接。入户管阀门之后应设软接头。2)．与设备、阀门、水表、水嘴等连接时，应采用专用管件或法兰连接。3)．图中所注管径为外径，公称直径与外径(mm)按下表规定选用：公称直径（mm）给水管1520253240506580100外径（mm）20253240506373901102．排水管道：1)．卫生间排水管采用U-PVC（1.6MPa)排水管，粘接。室内重力流排水的污、废水管宜采用柔性接口的机制排水铸铁管。2)．与潜水排污泵连接的管道，均采用涂塑钢管，沟槽式或法兰连接。3)．室内雨水立管U-PVC排水管，粘接。4)．溢、泄水管采用镀锌钢管，丝口或法兰连接。3．消防给水管道：1)．消火栓给水管道采用热浸镀锌钢管，法兰或沟槽连接，阀门及需拆卸部位采用法兰连接。管道工作压力为1.6MPa。(二)．阀门及附件：1．阀门：1)．生活给水管上采用全铜质闸阀，工作压力为1.6MPa。2)．消防给水管道采用全铜质闸阀或双向型蝶阀，工作压力为1.6MPa。2．附件：1)．住宅卫生间采用密闭地漏，洗衣机处的地漏采用洗衣机专用地漏；公共卫生间采用铝合金网框式地漏，箅子均为镀铬制品，地漏水封高度不小于50mm。2)．所有卫生间严禁采用钟罩(碗扣)式地漏。3)．地面清扫口采用不锈钢制品，清扫口表面与地面平。4)．全部给水配件均采用节水型产品及不易腐蚀材质，不得采用淘汰产品5)．大...
