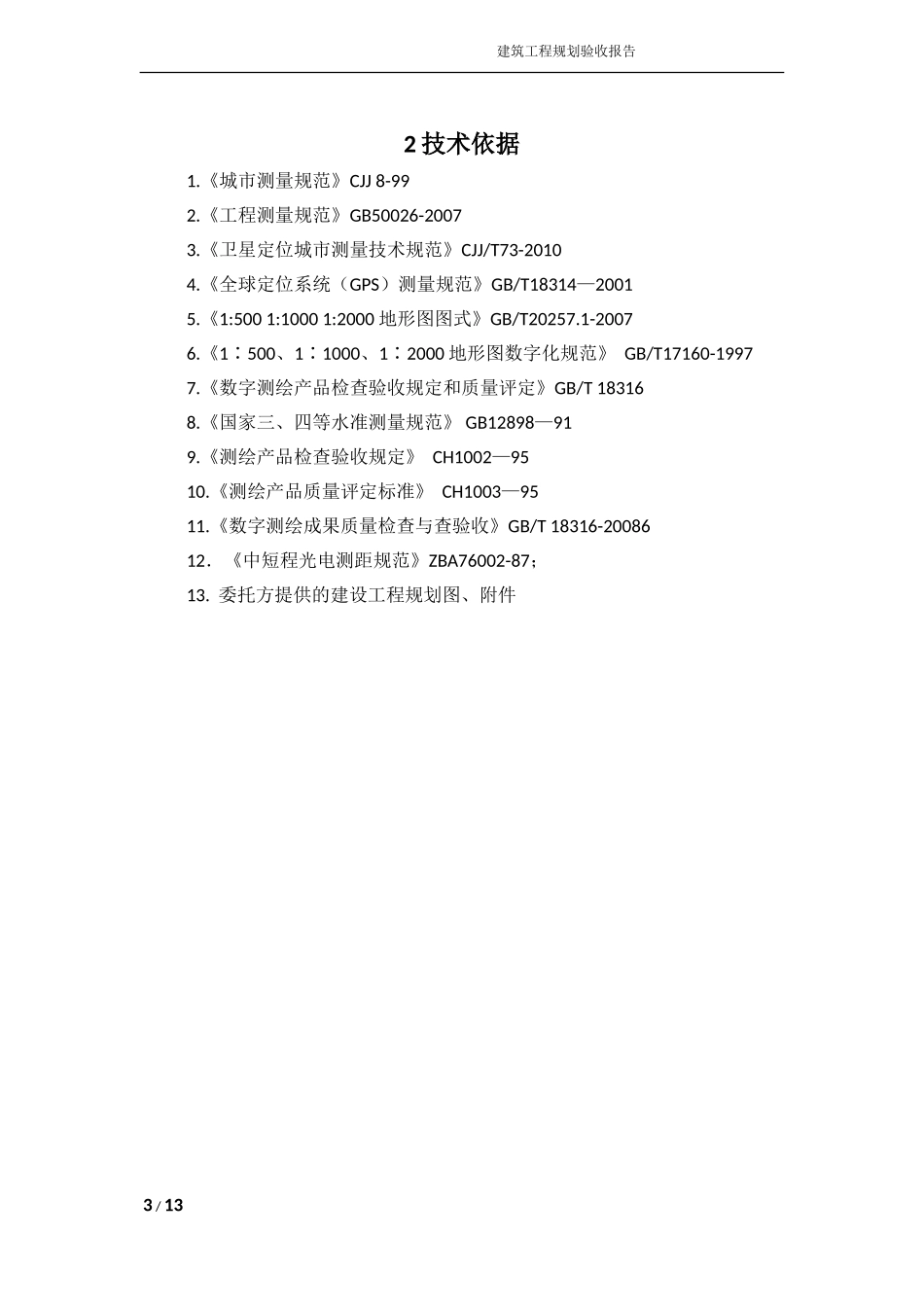

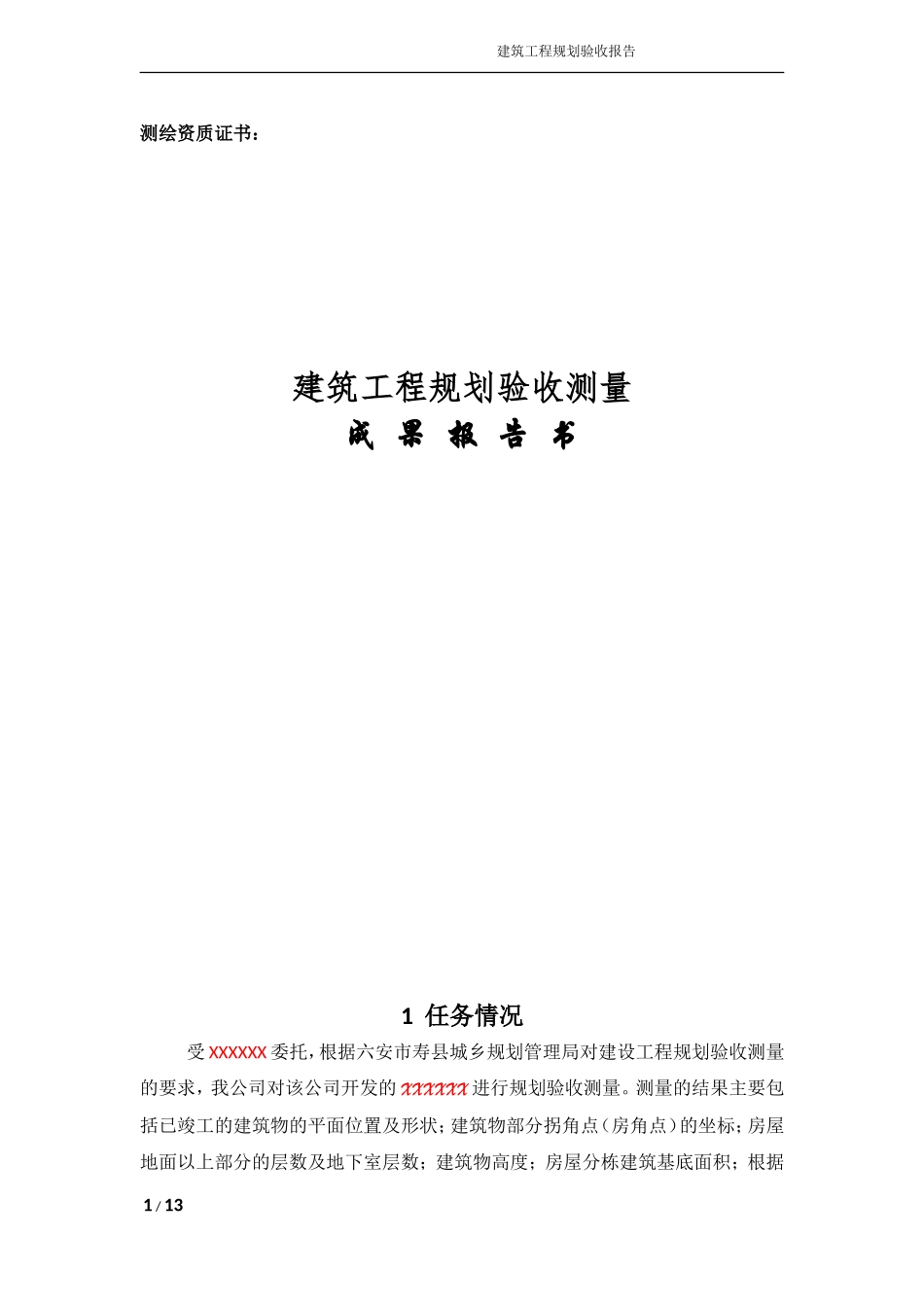

建筑工程规划验收报告测绘资质证书：建筑工程规划验收测量成果报告书1任务情况受XXXXXX委托，根据六安市寿县城乡规划管理局对建设工程规划验收测量的要求，我公司对该公司开发的XXXXXX进行规划验收测量。测量的结果主要包括已竣工的建筑物的平面位置及形状；建筑物部分拐角点（房角点）的坐标；房屋地面以上部分的层数及地下室层数；建筑物高度；房屋分栋建筑基底面积；根据1/13建筑工程规划验收报告特殊要求进行的其他测量。竣工测量所提供的资料为“竣工测量数据表”、“建设工程竣工现状图”。2/13建筑工程规划验收报告2技术依据1.《城市测量规范》CJJ8-992.《工程测量规范》GB50026-20073.《卫星定位城市测量技术规范》CJJ/T73-20104.《全球定位系统（GPS）测量规范》GB/T18314—20015.《1:5001:10001:2000地形图图式》GB/T20257.1-20076.《1∶500、1∶1000、1∶2000地形图数字化规范》GB/T17160-19977.《数字测绘产品检查验收规定和质量评定》GB/T183168.《国家三、四等水准测量规范》GB12898—919.《测绘产品检查验收规定》CH1002—9510.《测绘产品质量评定标准》CH1003—9511.《数字测绘成果质量检查与查验收》GB/T18316-2008612．《中短程光电测距规范》ZBA76002-87；13.委托方提供的建设工程规划图、附件3/13建筑工程规划验收报告3技术要求各等级GPS静态相对定位测量的主要技术要求应符合下表规定：表1等级一级二级平均边长(km)0.300.25接收机性能单频单频接收机精度优于10mm+3ppm10mm+3ppm同步观测接收机数≥3≥3观测量载波相位载波相位卫星高度角(°)≥15≥15有效观测卫星数≥3≥3时段中任一卫星有效观测时间(min)≥10≥10观测时段长短(min)≥30≥30数据采集间隔时间(s)15～6015～60点位几何图形强度(PDOP)≤10≤10各等级GPS网相邻点间弦长精度测量中误差规定如下：σ≤22)(bda式中：σ—为标准差(基线向量的弦长中误差mm)；a—固定误差(mm)；b—比例误差系数(1×10-6);d—为相邻点间距离(km)。GPS网的主要技术要求表2等级a(mm)b(1×10-6)最弱边相对中误差一级≤10≤101/20000注：当边长小于200m时，边长中误差应小于20mm。（1）网络RTK（GZCORS）测设的控制点须进行重复测量，比例不少于10％。重测的作业要求与精度按上述规定执行，重复测量成果要求坐标点位误差在≤4/13建筑工程规划验收报告±5cm以内，高程较差在≤±8cm以内。（2）网络RTK（GZCORS）测量时必须有不少于10％的已知点进行检核，确保测量的可靠性。（3）网络RTK（GZCORS）、单基站RTK测量，应有一定数量的已知点检测，坐标点位误差在≤±5cm以内，高程较差在≤±8cm以内。（4）网络RTK（GZCORS）和单基站RTK测设的控制点作为二级图根控制的起算点时边长应≥200m，在施测二级图根导线时应检测其边长和高差，边长的相对误差较差应小于1/5000角度较差≤68秒，检测高差的较差≤0.4*S。（5）网络RTK（GZCORS）和单基站RTK测设的控制点不作为二级图根控制的起算点时，应检测其边长、角度和高差，边长的相对误差较差应小于1/4000，角度较差≤68秒，检测高差的较差≤0.4*S。5/13建筑工程规划验收报告4规划验收测量1.作业流程收集控制点成果、竣工地形图等资料外业测量建筑物房角点坐标及首层地台标高内业展点编辑成图质量检查及评定2.一般规定（1）规划验收测量应采用1980国家大地坐标系及1985国家高程基准。（2）规划验收测量采用的比例尺为1:500，采用全野外数字化采集，最后成果数据为“.dwg”格式。（3）规划验收测量的范围已竣工的建筑物的平面位置及形状；建筑物部分拐角点（房角点）的坐标；房屋地面以上部分的层数及地下室层数；建筑物高度；房屋分栋建筑基底面积等。3.规划验收测量内容的要求（1）各类竣工建筑物、构筑物及主要附属设施应准确测绘实地外围轮廓，如实反映示其位置、形状、结构和性质特征。（2）房屋的轮廓应以墙基外角为准，并按建筑材料和性质分类，注记层数；房屋应逐个表示。房屋（包括其它建筑物）上突出的悬空部分应测量最外范围的投影位置，以虚线表示，主要的支柱也要实测。当建筑物首层架空时，应实测建筑物主体最外围轮廓并以实线表示，相应其附属构筑物如阳台等以虚线表示...
