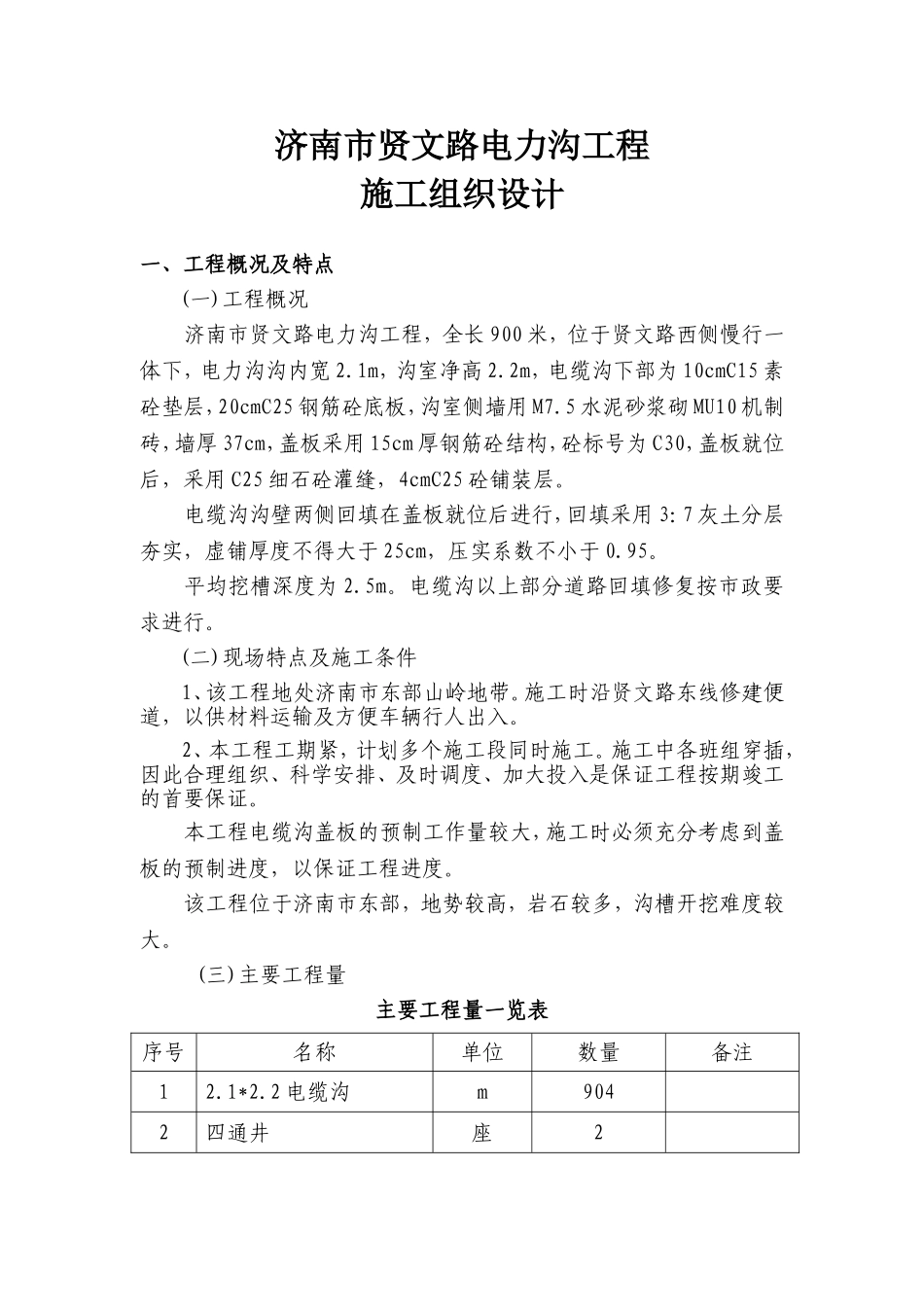

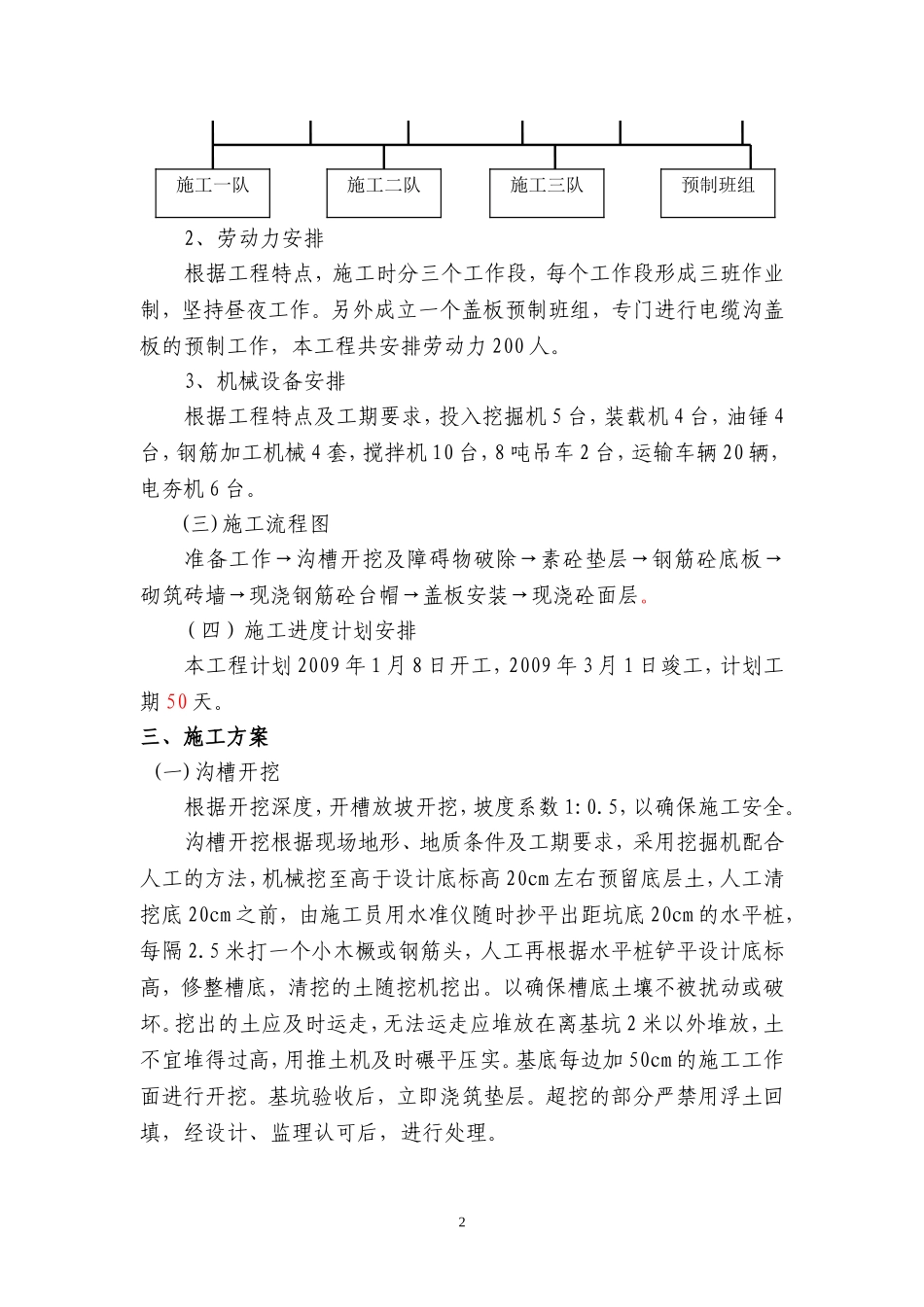

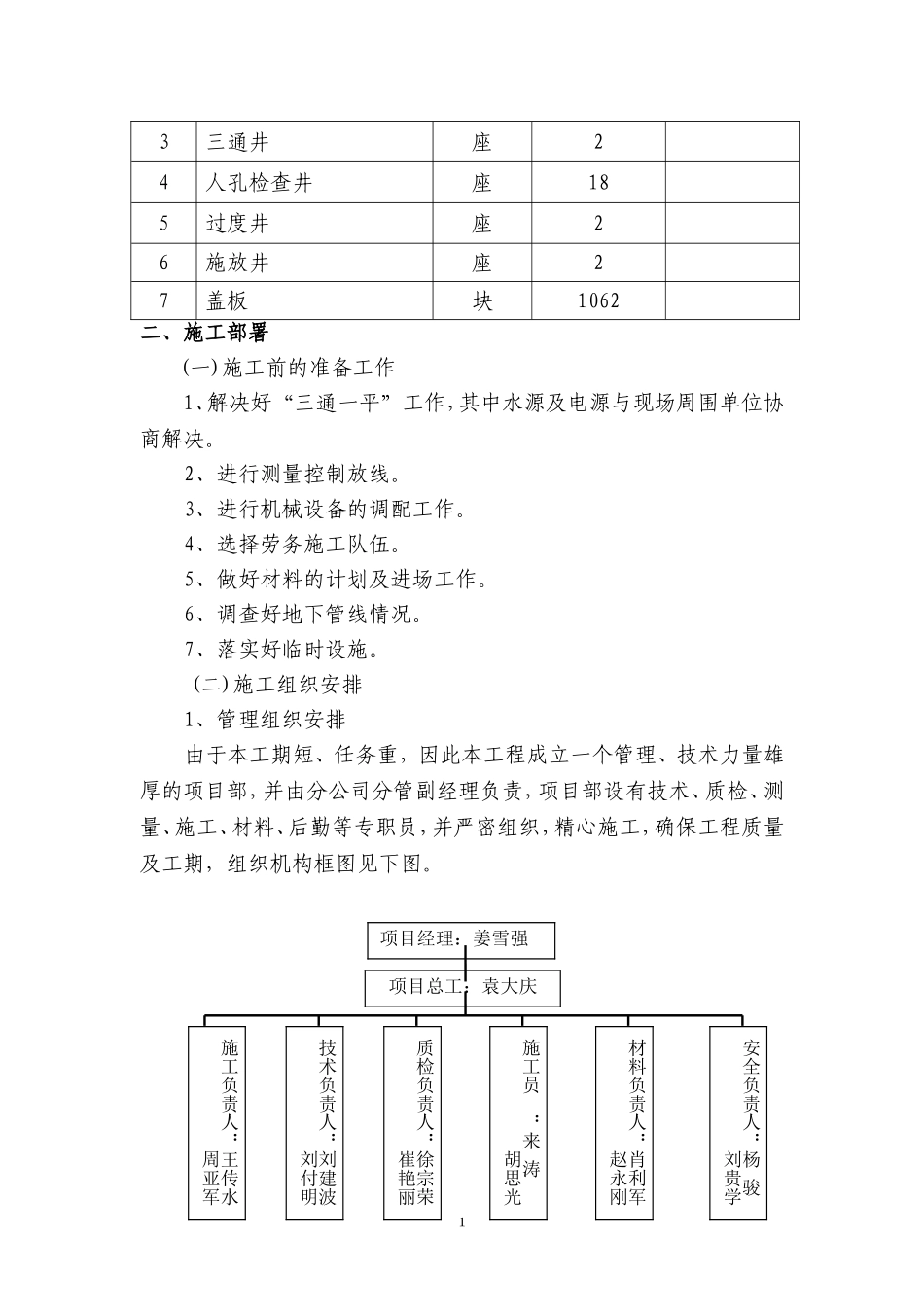

济南市贤文路电力沟工程施工组织设计一、工程概况及特点(一)工程概况济南市贤文路电力沟工程，全长900米，位于贤文路西侧慢行一体下，电力沟沟内宽2.1m，沟室净高2.2m，电缆沟下部为10cmC15素砼垫层，20cmC25钢筋砼底板，沟室侧墙用M7.5水泥砂浆砌MU10机制砖，墙厚37cm，盖板采用15cm厚钢筋砼结构，砼标号为C30，盖板就位后，采用C25细石砼灌缝，4cmC25砼铺装层。电缆沟沟壁两侧回填在盖板就位后进行，回填采用3：7灰土分层夯实，虚铺厚度不得大于25cm，压实系数不小于0.95。平均挖槽深度为2.5m。电缆沟以上部分道路回填修复按市政要求进行。(二)现场特点及施工条件1、该工程地处济南市东部山岭地带。施工时沿贤文路东线修建便道，以供材料运输及方便车辆行人出入。2、本工程工期紧，计划多个施工段同时施工。施工中各班组穿插，因此合理组织、科学安排、及时调度、加大投入是保证工程按期竣工的首要保证。本工程电缆沟盖板的预制工作量较大，施工时必须充分考虑到盖板的预制进度，以保证工程进度。该工程位于济南市东部，地势较高，岩石较多，沟槽开挖难度较大。(三)主要工程量主要工程量一览表序号名称单位数量备注12.1*2.2电缆沟m9042四通井座23三通井座24人孔检查井座185过度井座26施放井座27盖板块1062二、施工部署(一)施工前的准备工作1、解决好“三通一平”工作，其中水源及电源与现场周围单位协商解决。2、进行测量控制放线。3、进行机械设备的调配工作。4、选择劳务施工队伍。5、做好材料的计划及进场工作。6、调查好地下管线情况。7、落实好临时设施。(二)施工组织安排1、管理组织安排由于本工期短、任务重，因此本工程成立一个管理、技术力量雄厚的项目部，并由分公司分管副经理负责，项目部设有技术、质检、测量、施工、材料、后勤等专职员，并严密组织，精心施工，确保工程质量及工期，组织机构框图见下图。1项目经理：姜雪强项目总工：袁大庆施工负责人：王传水周亚军技术负责人：刘建波刘付明质检负责人：徐宗荣崔艳丽施工员：来涛胡思光材料负责人：肖利军赵永刚安全负责人：杨骏刘贵学2、劳动力安排根据工程特点，施工时分三个工作段，每个工作段形成三班作业制，坚持昼夜工作。另外成立一个盖板预制班组，专门进行电缆沟盖板的预制工作，本工程共安排劳动力200人。3、机械设备安排根据工程特点及工期要求，投入挖掘机5台，装载机4台，油锤4台，钢筋加工机械4套，搅拌机10台，8吨吊车2台，运输车辆20辆，电夯机6台。(三)施工流程图准备工作→沟槽开挖及障碍物破除→素砼垫层→钢筋砼底板→砌筑砖墙→现浇钢筋砼台帽→盖板安装→现浇砼面层。（四）施工进度计划安排本工程计划2009年1月8日开工，2009年3月1日竣工，计划工期50天。三、施工方案(一)沟槽开挖根据开挖深度，开槽放坡开挖，坡度系数1:0.5，以确保施工安全。沟槽开挖根据现场地形、地质条件及工期要求，采用挖掘机配合人工的方法，机械挖至高于设计底标高20cm左右预留底层土，人工清挖底20cm之前，由施工员用水准仪随时抄平出距坑底20cm的水平桩，每隔2.5米打一个小木橛或钢筋头，人工再根据水平桩铲平设计底标高，修整槽底，清挖的土随挖机挖出。以确保槽底土壤不被扰动或破坏。挖出的土应及时运走，无法运走应堆放在离基坑2米以外堆放，土不宜堆得过高，用推土机及时碾平压实。基底每边加50cm的施工工作面进行开挖。基坑验收后，立即浇筑垫层。超挖的部分严禁用浮土回填，经设计、监理认可后，进行处理。2施工一队施工二队预制班组施工三队（二）混凝土垫层地基验槽完成后，清除表层浮土和扰动土，不留积水，立即进行放线支模、垫层混凝土施工，垫层砼混凝土采用C15商品混凝土，垫层混凝土必须振捣密实，表面平整。（三）钢筋绑扎垫层混凝土强度达到要求后，按照设计图纸进行，表面弹线进行钢筋绑扎，钢筋绑扎不允许漏扣，连接点处必须全部绑扎。（四）模板安、拆现场测量组人员放线后，项目质检人员进行复线，准确无误后，弹出模板的安装位置线。在支撑架上引测水平标高1000线。经复查后进行施工。根据各种构件的断面尺寸和设计方法进行配模板，模板下料后，进行分类、分规格编号堆码，并涂刷粉状脱...
