测量CAD面积和长度的几种简单方法VIP免费

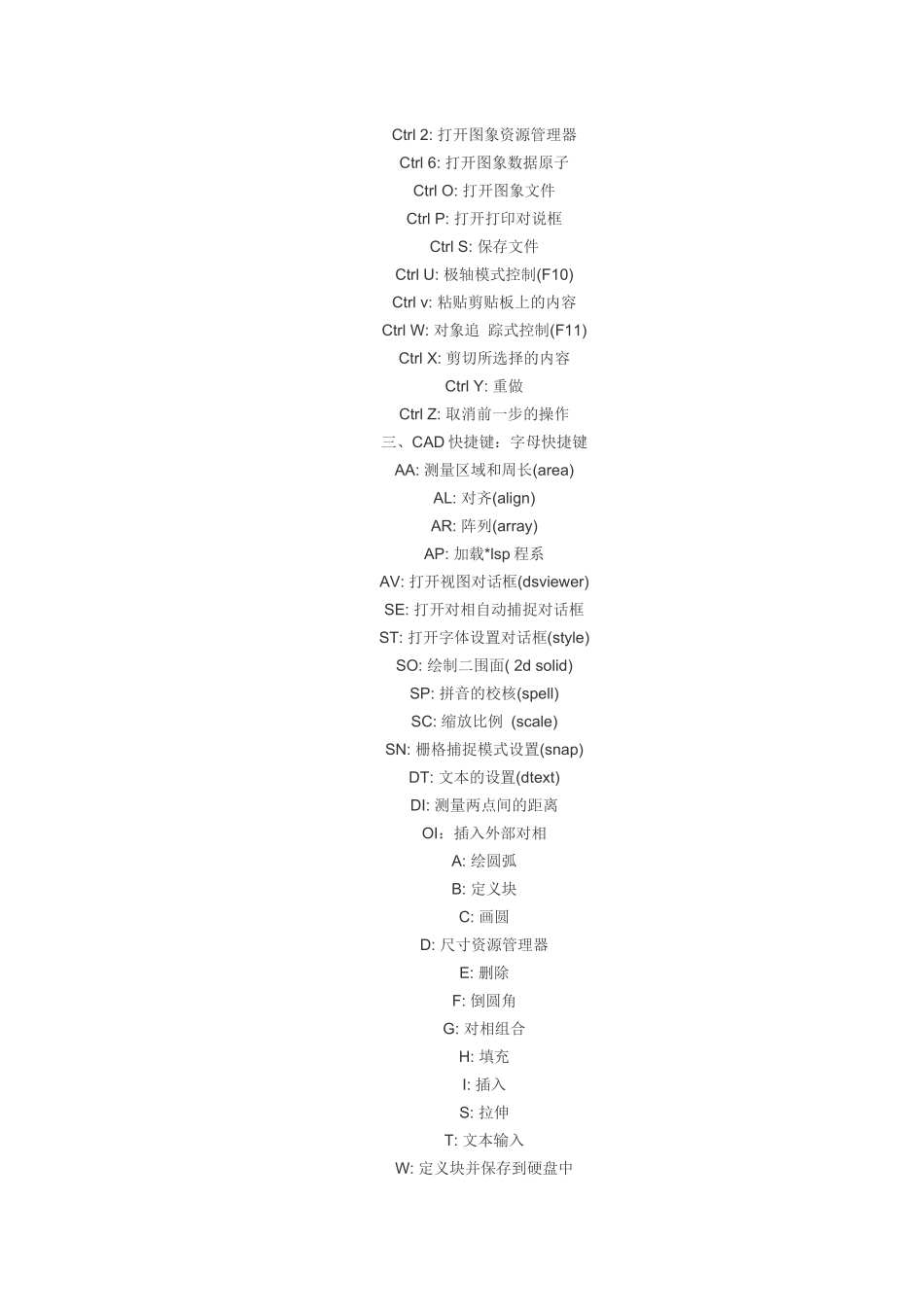

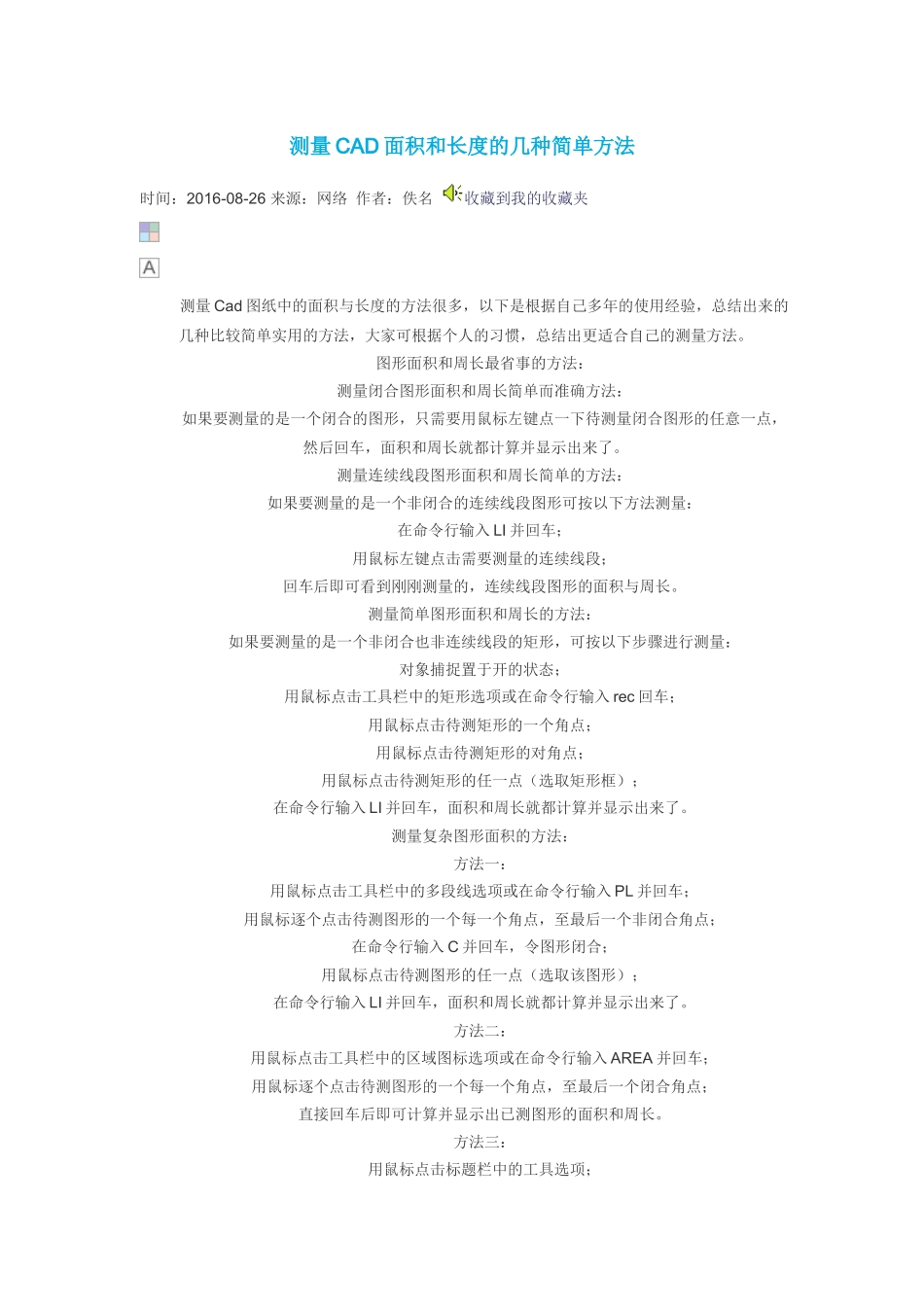

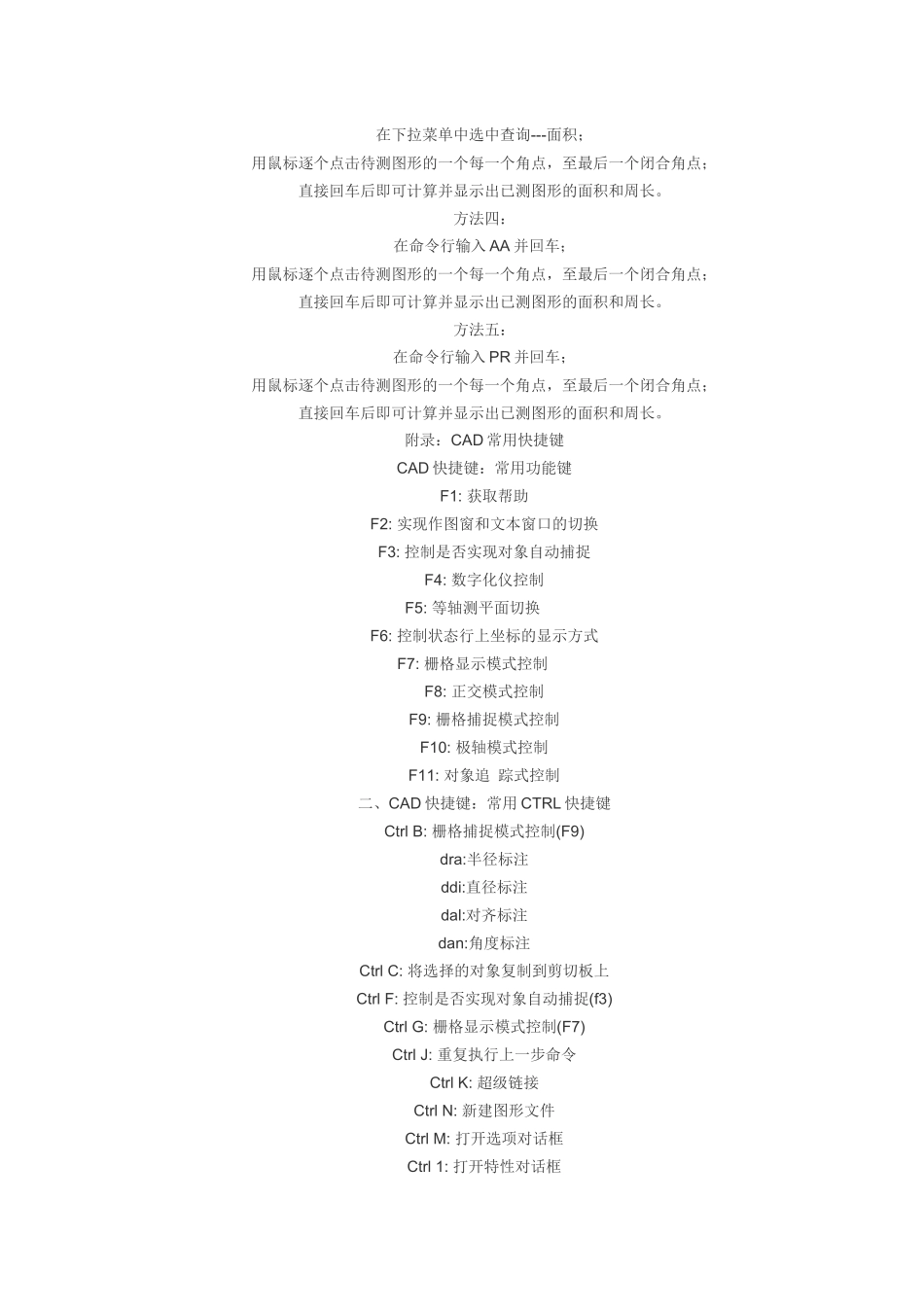

测量CAD面积和长度的几种简单方法时间：2016-08-26来源：网络作者：佚名收藏到我的收藏夹测量Cad图纸中的面积与长度的方法很多，以下是根据自己多年的使用经验，总结出来的几种比较简单实用的方法，大家可根据个人的习惯，总结出更适合自己的测量方法。图形面积和周长最省事的方法：测量闭合图形面积和周长简单而准确方法：如果要测量的是一个闭合的图形，只需要用鼠标左键点一下待测量闭合图形的任意一点，然后回车，面积和周长就都计算并显示出来了。测量连续线段图形面积和周长简单的方法：如果要测量的是一个非闭合的连续线段图形可按以下方法测量：在命令行输入LI并回车；用鼠标左键点击需要测量的连续线段；回车后即可看到刚刚测量的，连续线段图形的面积与周长。测量简单图形面积和周长的方法：如果要测量的是一个非闭合也非连续线段的矩形，可按以下步骤进行测量：对象捕捉置于开的状态；用鼠标点击工具栏中的矩形选项或在命令行输入rec回车；用鼠标点击待测矩形的一个角点；用鼠标点击待测矩形的对角点；用鼠标点击待测矩形的任一点（选取矩形框）；在命令行输入LI并回车，面积和周长就都计算并显示出来了。测量复杂图形面积的方法：方法一：用鼠标点击工具栏中的多段线选项或在命令行输入PL并回车；用鼠标逐个点击待测图形的一个每一个角点，至最后一个非闭合角点；在命令行输入C并回车，令图形闭合；用鼠标点击待测图形的任一点（选取该图形）；在命令行输入LI并回车，面积和周长就都计算并显示出来了。方法二：用鼠标点击工具栏中的区域图标选项或在命令行输入AREA并回车；用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；直接回车后即可计算并显示出已测图形的面积和周长。方法三：用鼠标点击标题栏中的工具选项；在下拉菜单中选中查询---面积；用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；直接回车后即可计算并显示出已测图形的面积和周长。方法四：在命令行输入AA并回车；用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；直接回车后即可计算并显示出已测图形的面积和周长。方法五：在命令行输入PR并回车；用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；直接回车后即可计算并显示出已测图形的面积和周长。附录：CAD常用快捷键CAD快捷键：常用功能键F1:获取帮助F2:实现作图窗和文本窗口的切换F3:控制是否实现对象自动捕捉F4:数字化仪控制F5:等轴测平面切换F6:控制状态行上坐标的显示方式F7:栅格显示模式控制F8:正交模式控制F9:栅格捕捉模式控制F10:极轴模式控制F11:对象追踪式控制二、CAD快捷键：常用CTRL快捷键CtrlB:栅格捕捉模式控制(F9)dra:半径标注ddi:直径标注dal:对齐标注dan:角度标注CtrlC:将选择的对象复制到剪切板上CtrlF:控制是否实现对象自动捕捉(f3)CtrlG:栅格显示模式控制(F7)CtrlJ:重复执行上一步命令CtrlK:超级链接CtrlN:新建图形文件CtrlM:打开选项对话框Ctrl1:打开特性对话框Ctrl2:打开图象资源管理器Ctrl6:打开图象数据原子CtrlO:打开图象文件CtrlP:打开打印对说框CtrlS:保存文件CtrlU:极轴模式控制(F10)Ctrlv:粘贴剪贴板上的内容CtrlW:对象追踪式控制(F11)CtrlX:剪切所选择的内容CtrlY:重做CtrlZ:取消前一步的操作三、CAD快捷键：字母快捷键AA:测量区域和周长(area)AL:对齐(align)AR:阵列(array)AP:加载*lsp程系AV:打开视图对话框(dsviewer)SE:打开对相自动捕捉对话框ST:打开字体设置对话框(style)SO:绘制二围面(2dsolid)SP:拼音的校核(spell)SC:缩放比例(scale)SN:栅格捕捉模式设置(snap)DT:文本的设置(dtext)DI:测量两点间的距离OI：插入外部对相A:绘圆弧B:定义块C:画圆D:尺寸资源管理器E:删除F:倒圆角G:对相组合H:填充I:插入S:拉伸T:文本输入W:定义块并保存到硬盘中L:直线M:移动X:炸开V:设置当前坐标U:恢复上一次操做O:偏移P:移动Z:缩放四、CAD快捷键：其它组合快捷键显示降级适配（开关）【O】适应透视图格点【Shift】【Ctrl】【A】排列【Alt】【A】角度捕捉(开关)【A】动画模式(开关)【N】改变到后视图【K】背景锁定(开关)【Alt】【Ctrl】【B】前一时间单位【.】下一时间单位...
