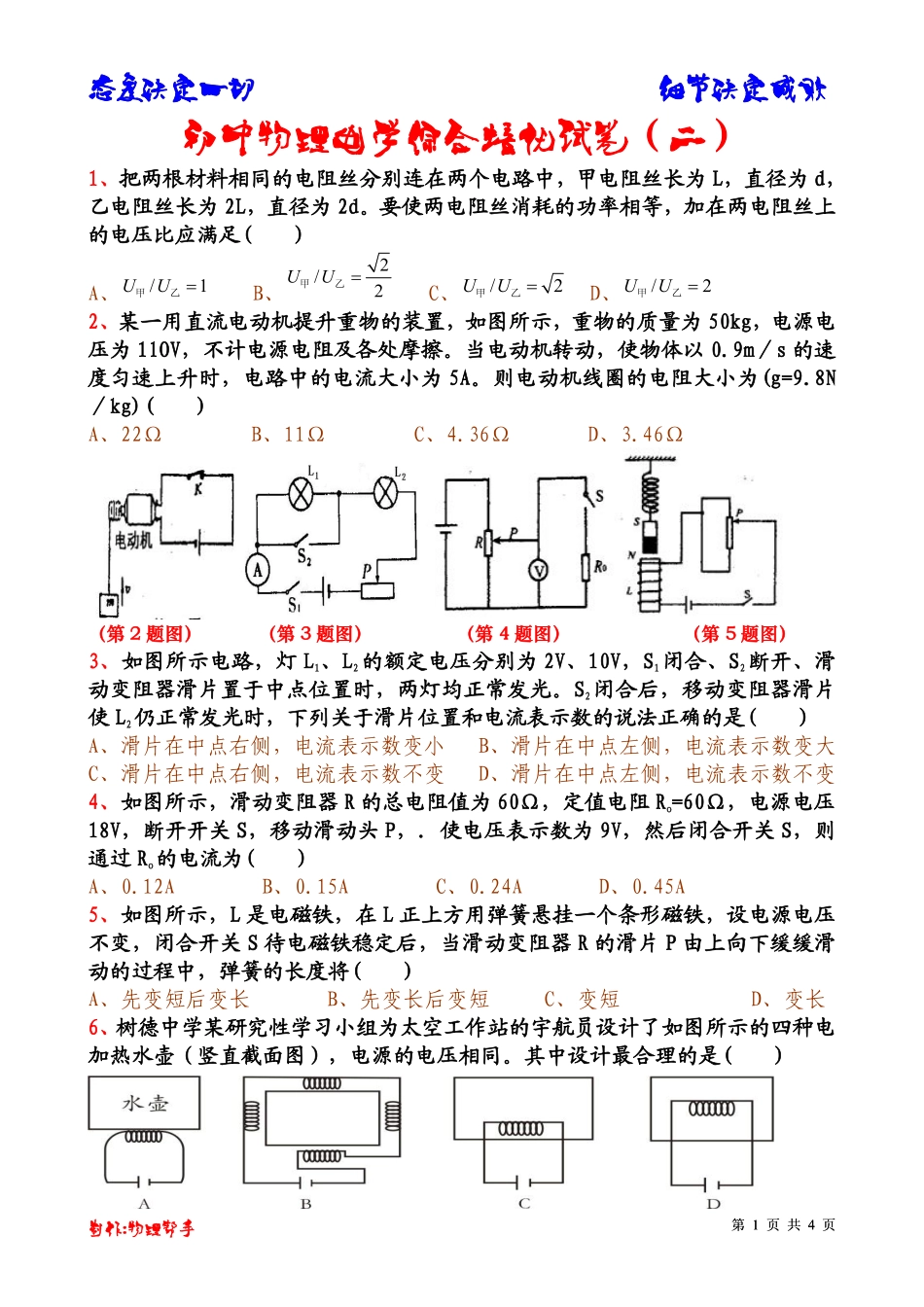

态度决定一切态度决定一切态度决定一切细节决定成败细节决定成败细节决定成败制作：物理帮手第1页共4页第1页共4页初中物理电学综合培优试卷（二）1、把两根材料相同的电阻丝分别连在两个电路中，甲电阻丝长为L，直径为d，乙电阻丝长为2L，直径为2d。要使两电阻丝消耗的功率相等，加在两电阻丝上的电压比应满足()A、/1UU乙甲B、2/2UU乙甲C、/2UU乙甲D、/2UU乙甲2、某一用直流电动机提升重物的装置，如图所示，重物的质量为50kg，电源电压为1lOV，不计电源电阻及各处摩擦。当电动机转动，使物体以0.9m／s的速度匀速上升时，电路中的电流大小为5A。则电动机线圈的电阻大小为(g=9.8N／kg)()A、22ΩB、11ΩC、4.36ΩD、3.46Ω（第2题图）（第3题图）（第4题图）（第5题图）3、如图所示电路，灯L1、L2的额定电压分别为2V、10V，S1闭合、S2断开、滑动变阻器滑片置于中点位置时，两灯均正常发光。S2闭合后，移动变阻器滑片使L2仍正常发光时，下列关于滑片位置和电流表示数的说法正确的是()A、滑片在中点右侧，电流表示数变小B、滑片在中点左侧，电流表示数变大C、滑片在中点右侧，电流表示数不变D、滑片在中点左侧，电流表示数不变4、如图所示，滑动变阻器R的总电阻值为60Ω，定值电阻Ro=60Ω，电源电压18V，断开开关S，移动滑动头P，．使电压表示数为9V，然后闭合开关S，则通过Ro的电流为()A、0.12AB、0.15AC、0.24AD、0.45A5、如图所示，L是电磁铁，在L正上方用弹簧悬挂一个条形磁铁，设电源电压不变，闭合开关S待电磁铁稳定后，当滑动变阻器R的滑片P由上向下缓缓滑动的过程中，弹簧的长度将()A、先变短后变长B、先变长后变短C、变短D、变长6、树德中学某研究性学习小组为太空工作站的宇航员设计了如图所示的四种电加热水壶（竖直截面图），电源的电压相同。其中设计最合理的是()态度决定一切态度决定一切态度决定一切细节决定成败细节决定成败细节决定成败制作：物理帮手第2页共4页第2页共4页7、如图所示的电路中，A、B两点之间电压U保持不变，电路连接完好且使用的电表均为理想电表。当滑动变阻器的滑片P从最左端向右滑动过程中（）A、电压表V1和电流表A、的示数之比增大B、电压表V2和电流表A的示数之比不变C、电压表V1示数的变化量和电流表A示数变化量的比值绝对值IU1增大D、电压表V2示数的变化量和电流表A示数变化量的比值绝对值IU2不变（第7题图）（第8题图）（第9题图）（第10题图）8、如图所示电路中，电源电压保持不变，R1、R2均为定值电阻，当滑动变阻器R的滑动触头P由左向右移动时（）A、电流表A1的示数始终在增大，电流表A2示数先减小后增大B、电流表A2的示数始终在增大，电流表A1示数先减小后增大C、电流表A1示数先增大后减小，电流表A2示数先减小后增大D、电流表A2示数先增大后减小，电流表A1示数先减小后增大9、一只不可打开的暗箱如图虚线框内所示，箱内有三个电阻器（用R1、R2、R3表示）与电源串联。a、b、c、d表示露在箱外的四根接线柱，已知电源电压为6伏。现因发现电路出现了问题，某实验者使用电压表进行测量检查，测得a、b两点间的电压U1=0；b、c两点间的电压U2接近于6伏，c、d两点间的电压U2=0，再测得a、c两点间的电压与b、c两点间的电压完全相同。据此，他作出了下列判断，你认为正确的是（）A、R1发生了断路B、R3发生了断路C、R2发生了断路D、R2发生了短路10、某同学设计了下图所示的电路，电路中滑动变阻器的总阻值与电阻R的阻值相同，电源电压恒定，当他将滑片P从a端滑到b端的过程中，所看到的现象是（）A、安培表的示数逐渐变大B、安培表的示数逐渐变小C、安培表的示数先增大，然后减小到原值D、安培表的示数先减小，然后增大到原值11、在右图所示的电路中，当电路两端加上电压U后，电路正常工作，如果电阻R2发生了断路，电阻R3两端电压将减少二分之一，而电阻R2发生断路前电阻R1和R2的总功率与电阻R2发生断路后电阻R1的功率相等，则三个电阻的阻值之态度决定一切态度决定一切态度决定一切细节决定成败细节决定成败细节决定成败制作：物理帮手第3页共4页第3页共4页比R1：R2：R3为；在电阻发生断路后，R3上消耗的电功率为（选填：“变大”、...
