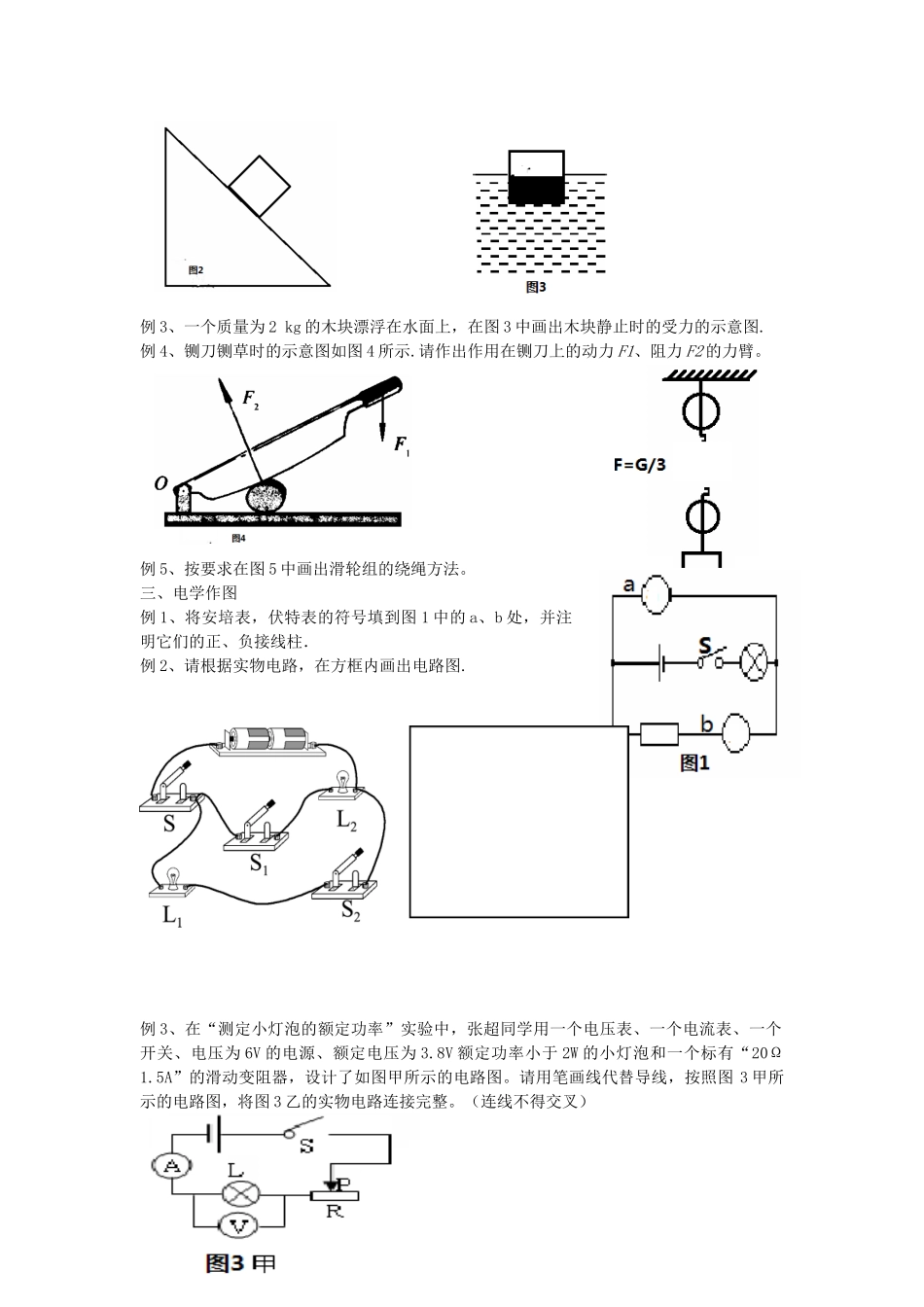

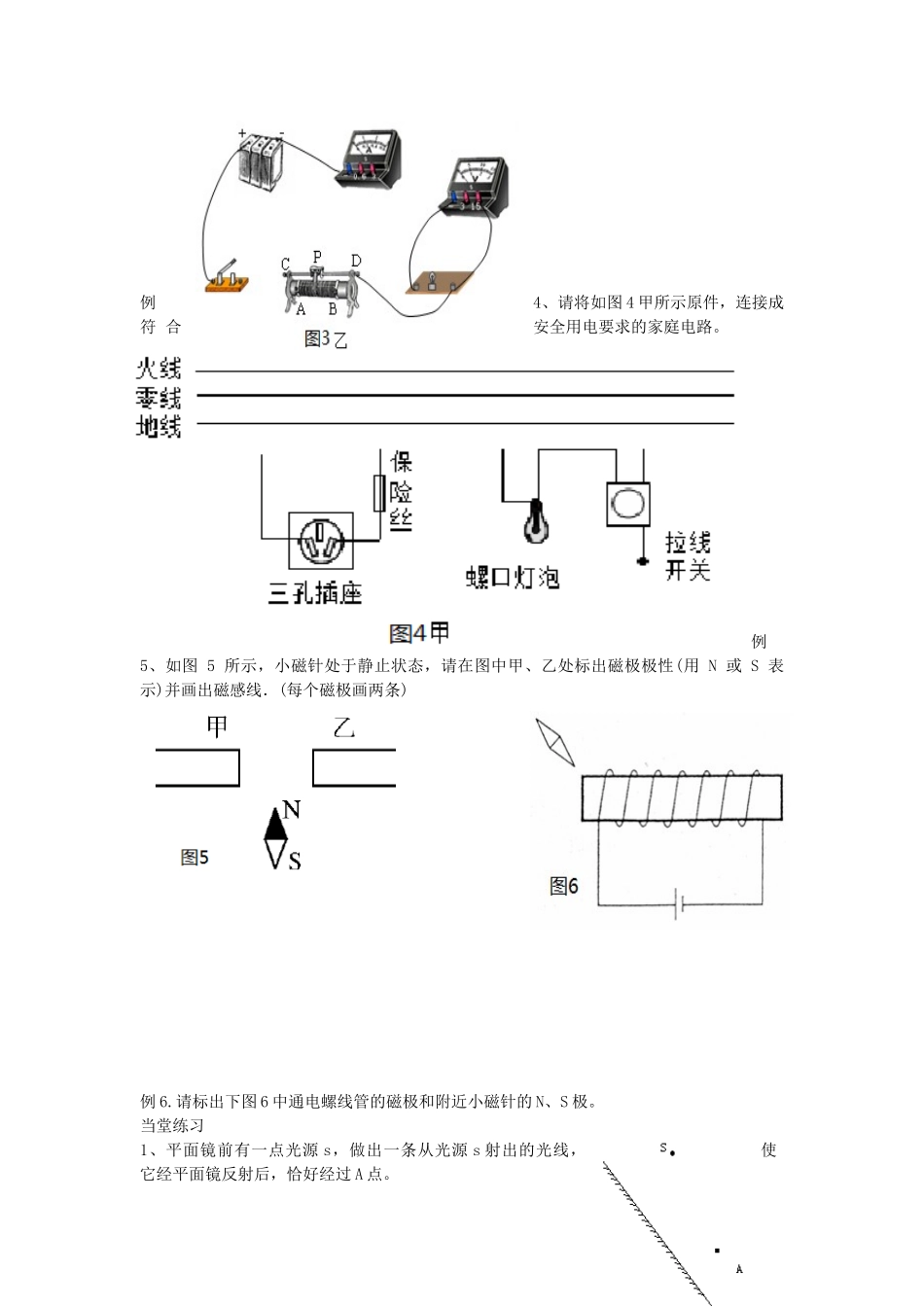

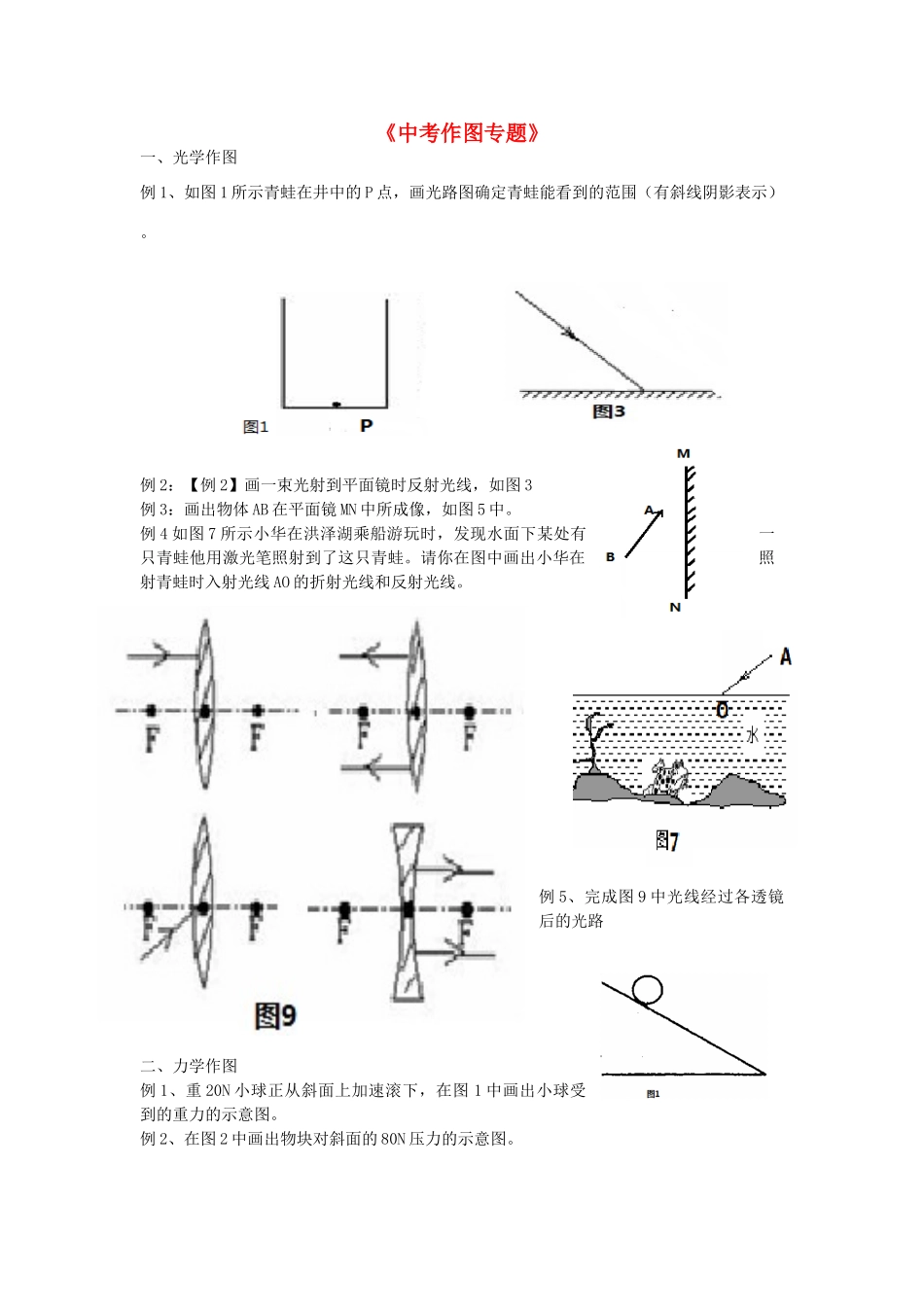

《中考作图专题》一、光学作图例1、如图1所示青蛙在井中的P点，画光路图确定青蛙能看到的范围（有斜线阴影表示）。例2：【例2】画一束光射到平面镜时反射光线，如图3例3：画出物体AB在平面镜MN中所成像，如图5中。例4如图7所示小华在洪泽湖乘船游玩时，发现水面下某处有一只青蛙他用激光笔照射到了这只青蛙。请你在图中画出小华在照射青蛙时入射光线AO的折射光线和反射光线。例5、完成图9中光线经过各透镜后的光路二、力学作图例1、重20N小球正从斜面上加速滚下，在图1中画出小球受到的重力的示意图。例2、在图2中画出物块对斜面的80N压力的示意图。例3、一个质量为2kg的木块漂浮在水面上，在图3中画出木块静止时的受力的示意图.例4、铡刀铡草时的示意图如图4所示.请作出作用在铡刀上的动力F1、阻力F2的力臂。例5、按要求在图5中画出滑轮组的绕绳方法。三、电学作图例1、将安培表，伏特表的符号填到图1中的a、b处，并注明它们的正、负接线柱．例2、请根据实物电路，在方框内画出电路图.例3、在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、一个开关、电压为6V的电源、额定电压为3.8V额定功率小于2W的小灯泡和一个标有“20Ω1.5A”的滑动变阻器，设计了如图甲所示的电路图。请用笔画线代替导线，按照图3甲所示的电路图，将图3乙的实物电路连接完整。（连线不得交叉）例4、请将如图4甲所示原件，连接成符合安全用电要求的家庭电路。例5、如图5所示，小磁针处于静止状态，请在图中甲、乙处标出磁极极性(用N或S表示)并画出磁感线．(每个磁极画两条)例6.请标出下图6中通电螺线管的磁极和附近小磁针的N、S极。当堂练习1、平面镜前有一点光源s，做出一条从光源s射出的光线，使它经平面镜反射后，恰好经过A点。2、画出反射光线3画出折射光线。4、物体A静止在斜面上，请画出物体A所受重力及支持力的示意图.5、如图所示是一个简易压水机，其中AOB是杠杆，作出动力F1的力臂.6如图所示，为永磁体A和电磁铁B之间的磁场分布.请根据图中磁感线的方向标出永磁体A右端的磁极和电磁铁B中电源的“+”、“-”极．7．在图7所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求：闭合电键S后，当滑动变阻器的滑片自中点向左移动时，电流表的示数不变且不为零。8请用笔画线代替导线连接伏安法测电阻和小灯泡电功率的实物图。9温度自动报警器的工作原理如图所示，在水银温度计的上方封入一段金属丝，当温度达到金属丝下端所指示的温度时，红色报警灯亮，平时绿灯亮.请根据以上要求，用笔画线代替导线，完成工作电路部分的连接.
