中考物理二轮复习经典资料大全 作图实验试卷VIP免费

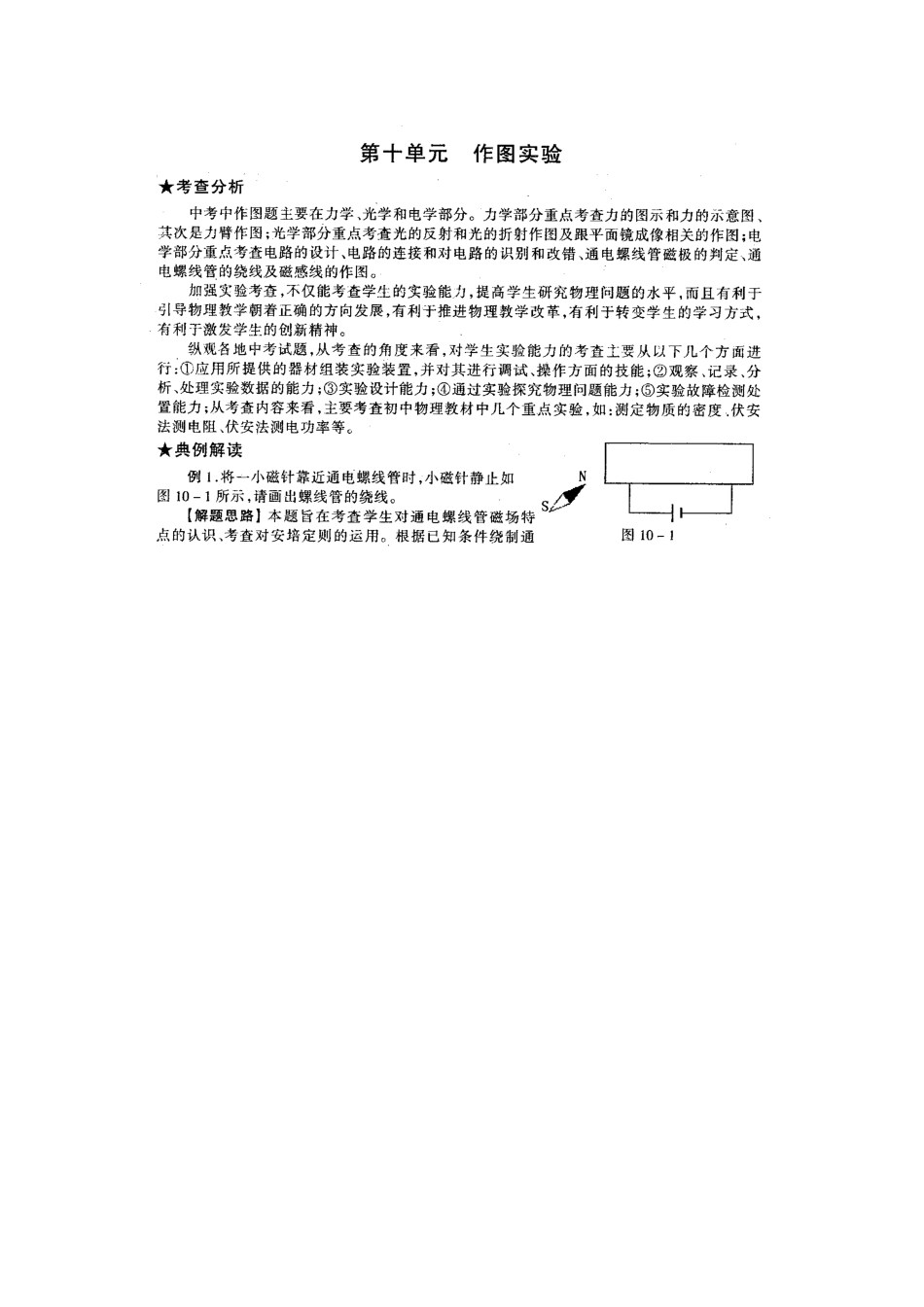

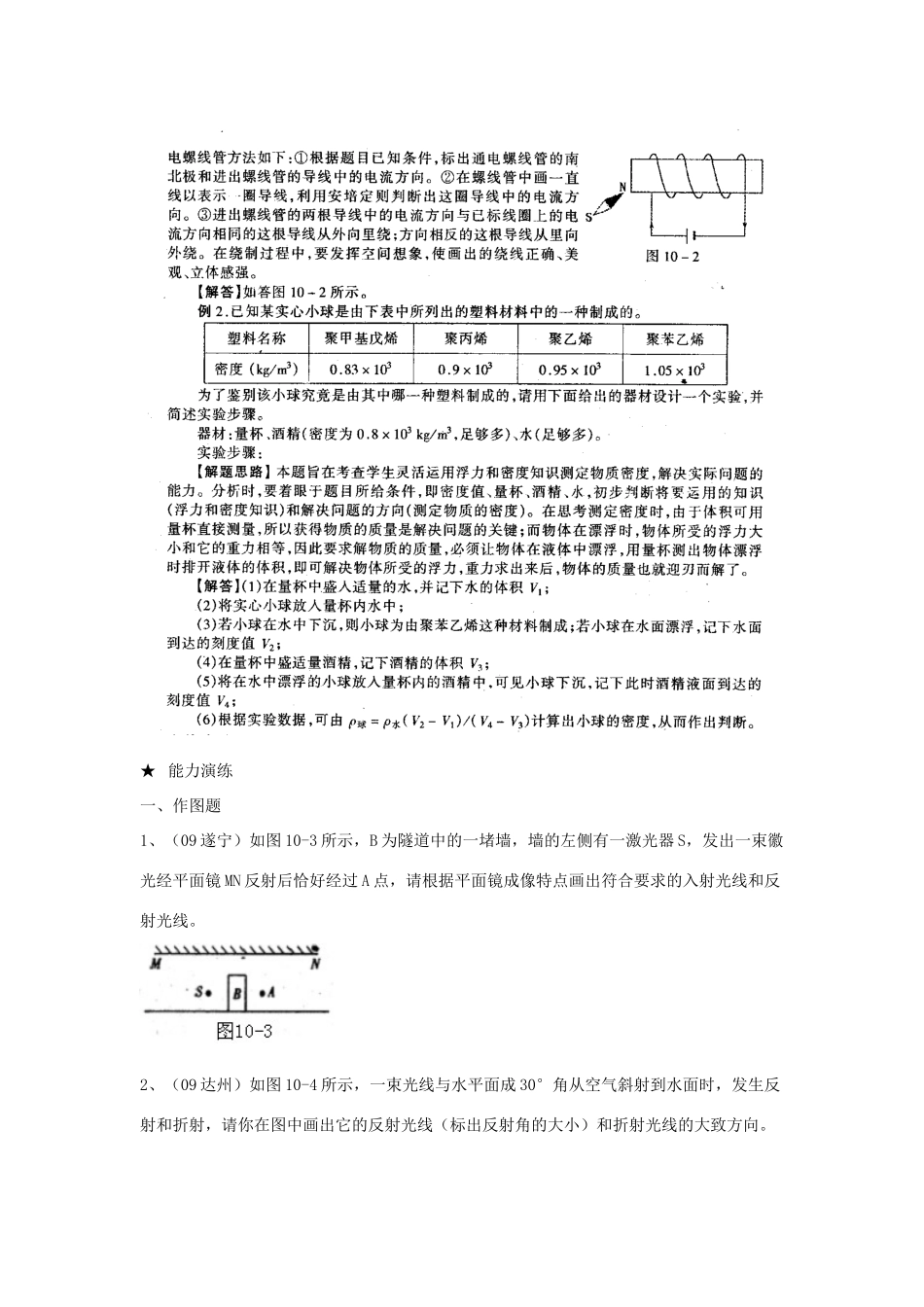

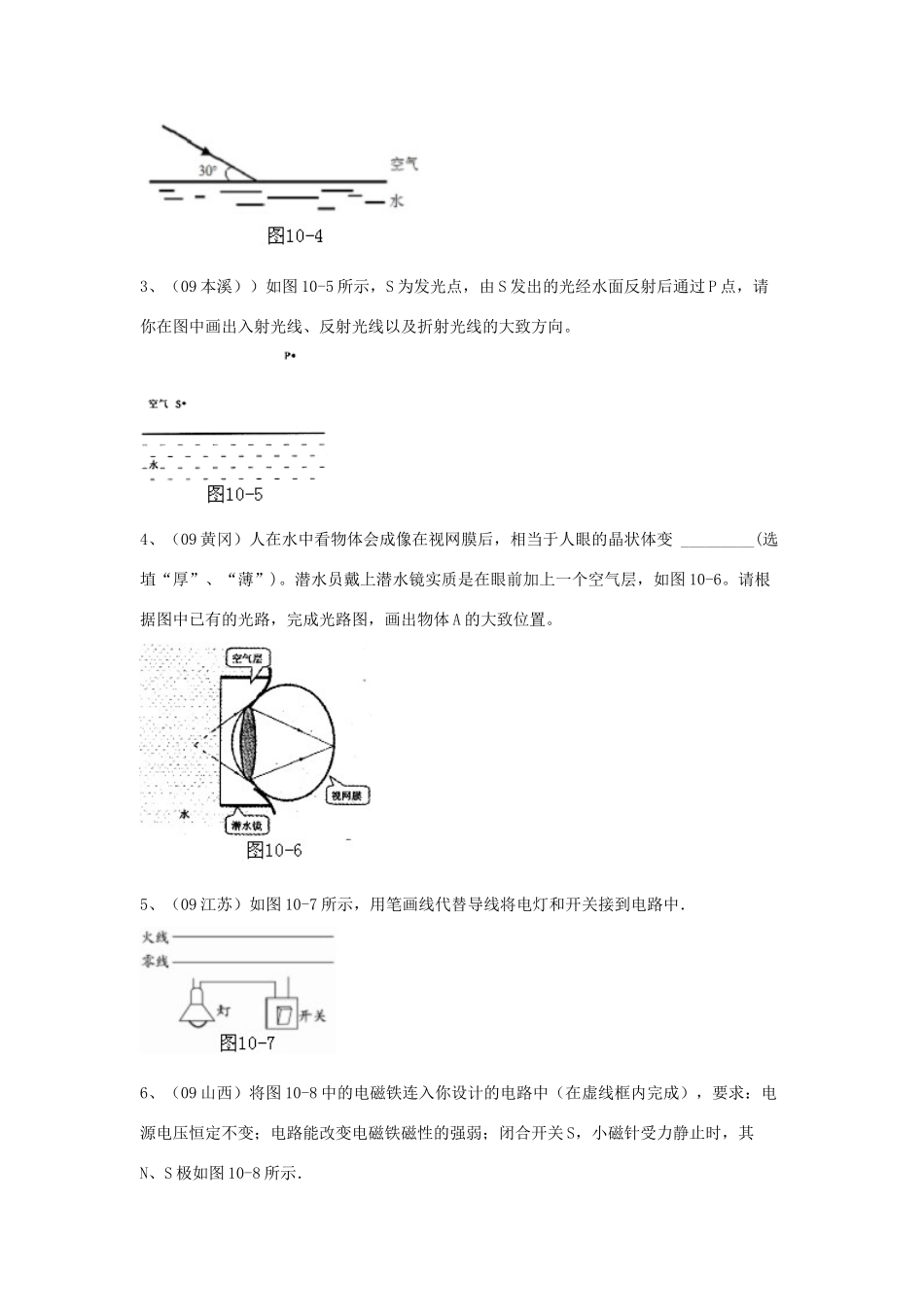

★能力演练一、作图题1、（09遂宁）如图10-3所示，B为隧道中的一堵墙，墙的左侧有一激光器S，发出一束徽光经平面镜MN反射后恰好经过A点，请根据平面镜成像特点画出符合要求的入射光线和反射光线。2、（09达州）如图10-4所示，一束光线与水平面成30°角从空气斜射到水面时，发生反射和折射，请你在图中画出它的反射光线（标出反射角的大小）和折射光线的大致方向。3、（09本溪））如图10-5所示，S为发光点，由S发出的光经水面反射后通过P点，请你在图中画出入射光线、反射光线以及折射光线的大致方向。4、（09黄冈）人在水中看物体会成像在视网膜后，相当于人眼的晶状体变_________(选埴“厚”、“薄”)。潜水员戴上潜水镜实质是在眼前加上一个空气层，如图10-6。请根据图中已有的光路，完成光路图，画出物体A的大致位置。5、（09江苏）如图10-7所示，用笔画线代替导线将电灯和开关接到电路中．6、（09山西）将图10-8中的电磁铁连入你设计的电路中（在虚线框内完成），要求：电源电压恒定不变；电路能改变电磁铁磁性的强弱；闭合开关S，小磁针受力静止时，其N、S极如图10-8所示．7、（09惠安）（1）如图10-9(a)是正在足球场上滚动的足球，请画出足球受到的重力的示意图.（2）在图10-9(b)中方框内补上光学元件.（3）在图10-9(c)中标出电源的正负极.8、（09河南）如图10-10所示，在倒置的漏斗里放一个乒乓球，从漏斗口向下用力吹气，乒乓球将悬浮在漏斗里。请你画出此时乒乓球受力的示意图。9、（09自贡）如图10-11所示，重100N的均匀木棒AB在细绳拉力作用下保持静止。请在图甲中画出木棒所受拉力的力臂L及所受重力的示意图。10、（09黄冈）)如图10-12所示的水桶，是在—个最小外力作用下所处的状态。作出它此时的受力示意图。二、实验题11、（沈阳）小雨在吃烤肉串时，偶然发现了一个现象：通过烤炉上方看对面的人，感觉对面的人好像在晃动。为什么会出现这种现象呢?小雨根据学过的知识进行分析：火炉上方的空气被加热后，其疏密程度在不断发生变化，光进入这种不均匀的热空气会发生折射，传播方向也在不断发生变化，因此看起来感觉对面的人在晃动。为了验证这种分析是否正确，回到家后，小雨利用一支激光笔、一个装有酒精的浅盘及火柴，进行了如下的探究．(1)如图10-13所示，将激光笔固定在小桌上沿水平方向照射，用喷壶向激光笔的前方喷水，看到激光笔发出的一束红光射向墙面，墙面上有一个红色光点保持不动，这说明光在均匀的空气中是____________传播的。(2)如果要让这束红光穿过不均匀的空气，接下来小雨的做法应该是：_______________。(3)如果小雨的分析是正确的，他观察到的现象应该是：_____________________________。12、（09广州）用图10-14的实验装置探究烧杯内的某种物质熔化时温度的变化规律（烧杯内物质在相同时间内吸收的热量相同）（1）某时刻温度计示数如图10-14，此刻杯内物质温度是_______。（2）根据实验数据描出加热过程中杯内物质的温度随时间变化图象如图23，该物质的熔点是_______。（3）t2时刻，该物质处于_______态（选填“固”、“液”、“固、液混合”）（4）t2与t3相比，哪一时刻杯内物体内能较大？_______，理由是_______（5）已知0～t1与t5～t6的时间相等，从图23可知两段时间内温度升高不同，由此可以做出：“这种物质固态时的比热容小于液态时的比热容”的判断。请写出做出此判断的依据13、(09黄冈)在测定标有“3．8V"小灯泡(阻值约为10Ω)额定功率的实验中，所给器材如下：学生电源(有3、6、9V三档)、电阻R1=5Ω、两块电流表(0－0.6－3A)、两只滑动变阻器(A、“5Ω2A'’，B、“10Ω1A”)。请完成下列实验：(1)清根据图甲中的电路，将图乙中实物电路补充完整。(2)在这个实验中，你将选用学生电源的____________V档，选择____________(选填“A”、“B”)滑动变阻器。(3)闭合开关前，滑动变阻器的滑片要置于________端(选填“A”、“B”)。调节变阻器，灯泡正常发光时电流表A1的示数如图丙，则小灯泡的额定功率是__________Ｗ。14、（09兰州）某实验小组利用图10-16甲所示电路进行如下的实验研究。（1）断开S3，闭合S1、S2，调节滑动变阻器，由伏特...
