中考物理真题汇编 欧姆定律试卷VIP专享VIP免费

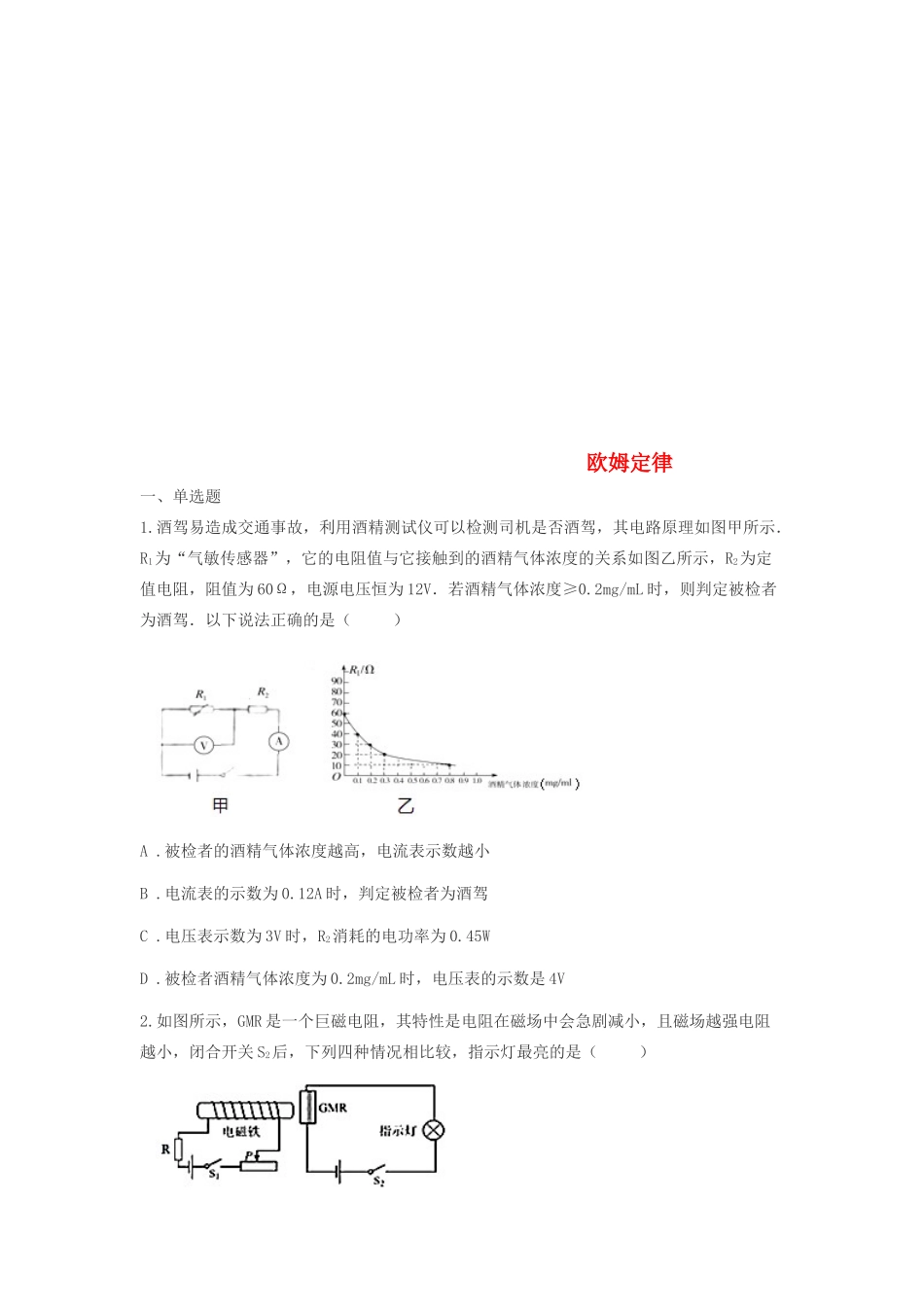

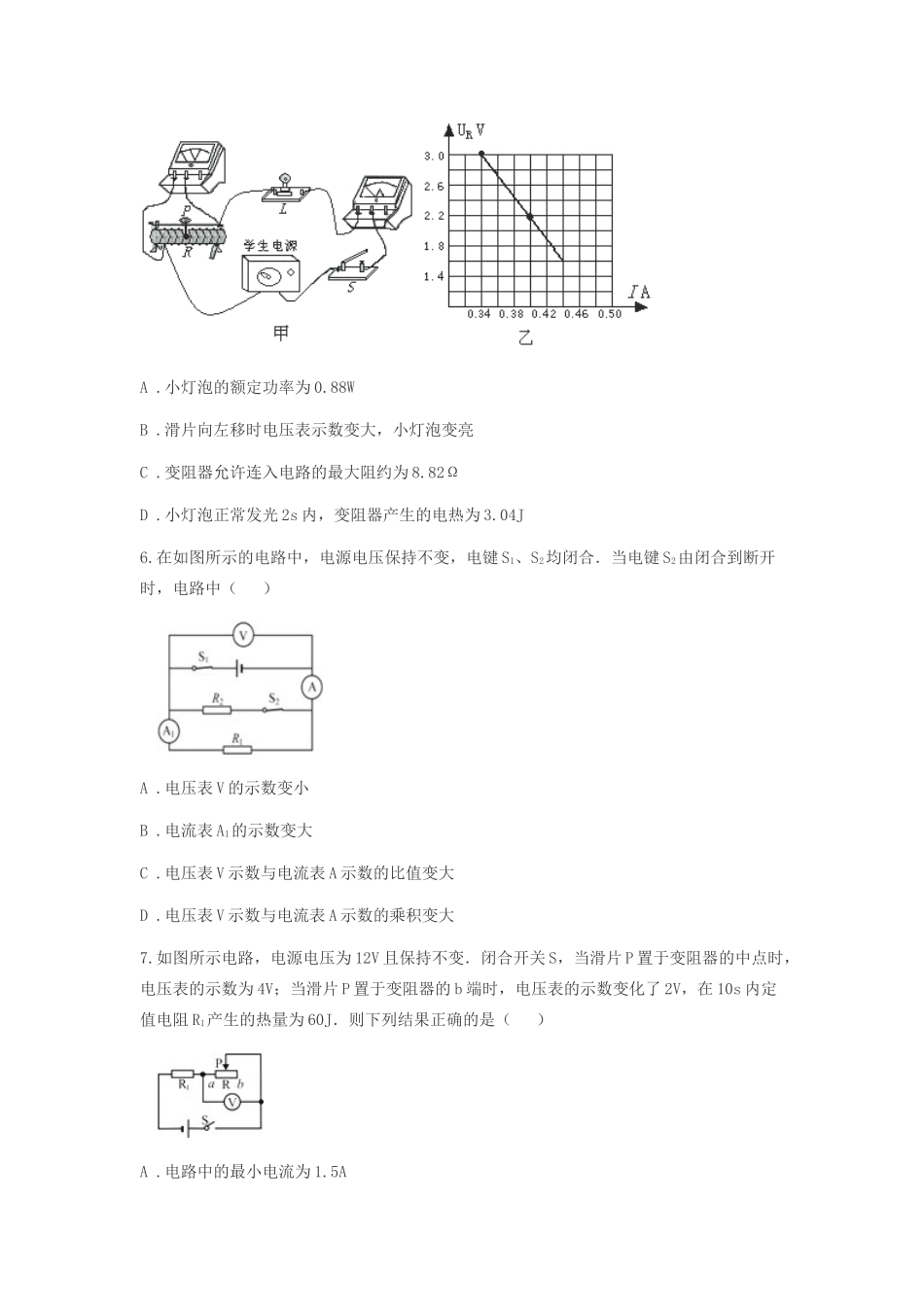

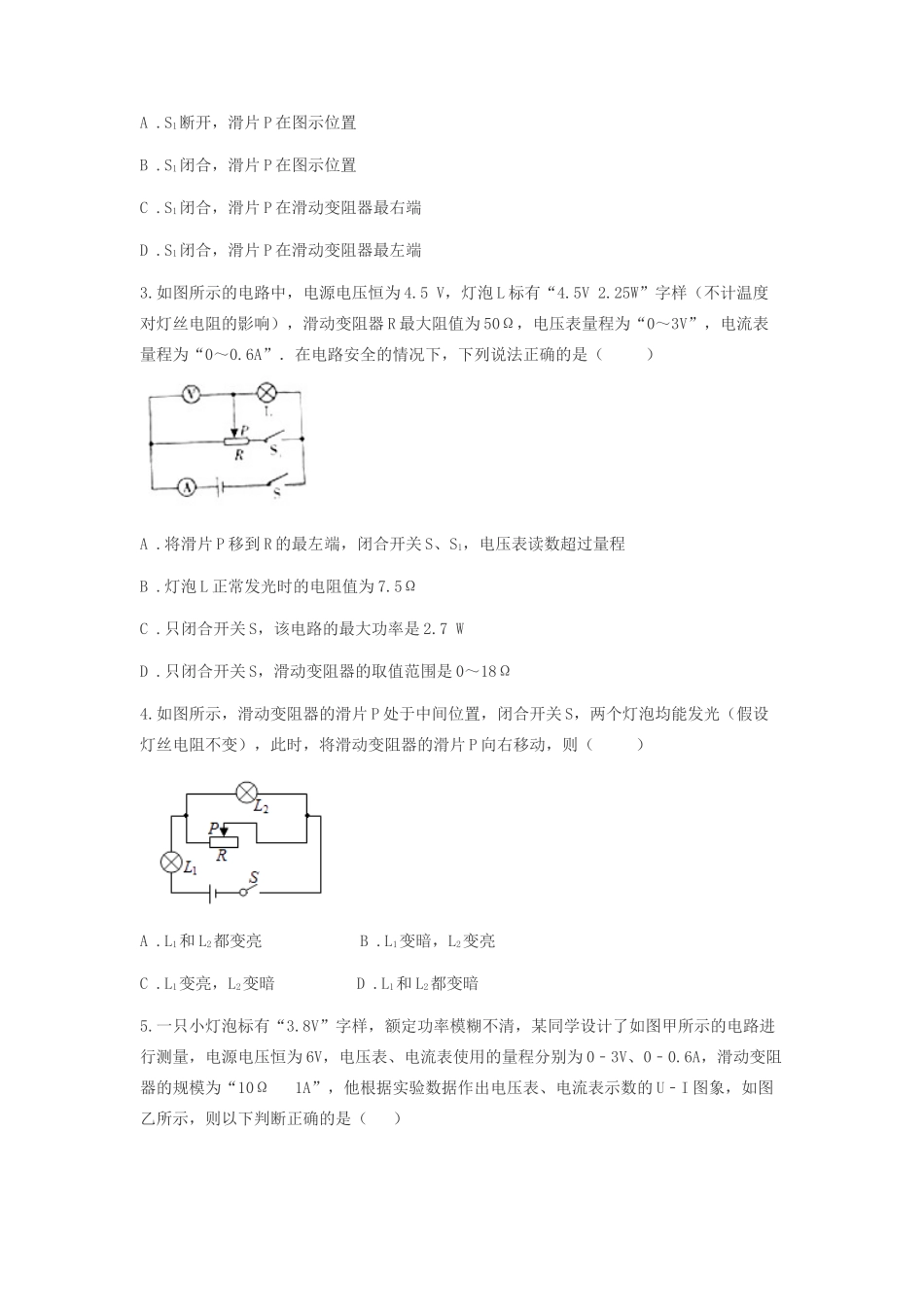

欧姆定律一、单选题1.酒驾易造成交通事故，利用酒精测试仪可以检测司机是否酒驾，其电路原理如图甲所示．R1为“气敏传感器”，它的电阻值与它接触到的酒精气体浓度的关系如图乙所示，R2为定值电阻，阻值为60Ω，电源电压恒为12V．若酒精气体浓度≥0.2mg/mL时，则判定被检者为酒驾．以下说法正确的是（）A.被检者的酒精气体浓度越高，电流表示数越小B.电流表的示数为0.12A时，判定被检者为酒驾C.电压表示数为3V时，R2消耗的电功率为0.45WD.被检者酒精气体浓度为0.2mg/mL时，电压表的示数是4V2.如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（）A.S1断开，滑片P在图示位置B.S1闭合，滑片P在图示位置C.S1闭合，滑片P在滑动变阻器最右端D.S1闭合，滑片P在滑动变阻器最左端3.如图所示的电路中，电源电压恒为4.5V，灯泡L标有“4.5V2.25W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为50Ω，电压表量程为“0～3V”，电流表量程为“0～0.6A”．在电路安全的情况下，下列说法正确的是（）A.将滑片P移到R的最左端，闭合开关S、S1，电压表读数超过量程B.灯泡L正常发光时的电阻值为7.5ΩC.只闭合开关S，该电路的最大功率是2.7WD.只闭合开关S，滑动变阻器的取值范围是0～18Ω4.如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S，两个灯泡均能发光（假设灯丝电阻不变），此时，将滑动变阻器的滑片P向右移动，则（）A.L1和L2都变亮B.L1变暗，L2变亮C.L1变亮，L2变暗D.L1和L2都变暗5.一只小灯泡标有“3.8V”字样，额定功率模糊不清，某同学设计了如图甲所示的电路进行测量，电源电压恒为6V，电压表、电流表使用的量程分别为0﹣3V、0﹣0.6A，滑动变阻器的规模为“10Ω1A”，他根据实验数据作出电压表、电流表示数的U﹣I图象，如图乙所示，则以下判断正确的是（）A.小灯泡的额定功率为0.88WB.滑片向左移时电压表示数变大，小灯泡变亮C.变阻器允许连入电路的最大阻约为8.82ΩD.小灯泡正常发光2s内，变阻器产生的电热为3.04J6.在如图所示的电路中，电源电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中（）A.电压表V的示数变小B.电流表A1的示数变大C.电压表V示数与电流表A示数的比值变大D.电压表V示数与电流表A示数的乘积变大7.如图所示电路，电源电压为12V且保持不变．闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为60J．则下列结果正确的是（）A.电路中的最小电流为1.5AB.滑片P在中点时，9s内滑动变阻器R消耗的电能为60JC.R先后两次消耗的电功率之比为8﹕9D.R1先后两次消耗的电功率之比为4﹕39.如图是安装在潜水器上深度表的电路简图，显示器由电流表改装而成，压力传感器的电阻随压力的增大而减小，电源电压不变，R0是定值电阻，在潜水器下潜过程中，电路中有关物理量的变化情况是（）A.通过显示器的电流减小B.R0两端的电压增大C.传感器两端的电压增大D.电路的总功率减小10.如图所示的电路，电源电压恒为4.5V，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻阻值为5Ω，滑动变阻器最大阻值为20Ω．闭合开关，移动滑片的过程中，下列说法正确的是（）A.若滑片P向右移动，电流表示数变大B.滑动变阻器的阻值变化范围2.5Ω～～20ΩC.定值电阻的功率变化范围为0.45W～1.8WD.电压表与电流表的示数比值不变11.如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A.甲、乙两元件的电流与电压都成正比B.乙元件是一个定值电阻且阻值大小为10ΩC.甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD.甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W12.如图为一种握力计和它的工作原理示意图．电源电压恒定不变，握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，弹簧一端的滑片P在电阻R1的最上端时不施加力，移动到最下端时施加的力最大（弹簧的电阻不计）．该握力计测量范围为0～300N，电路中电流变化范围0.1～0.6A．则下列判断正确的...
