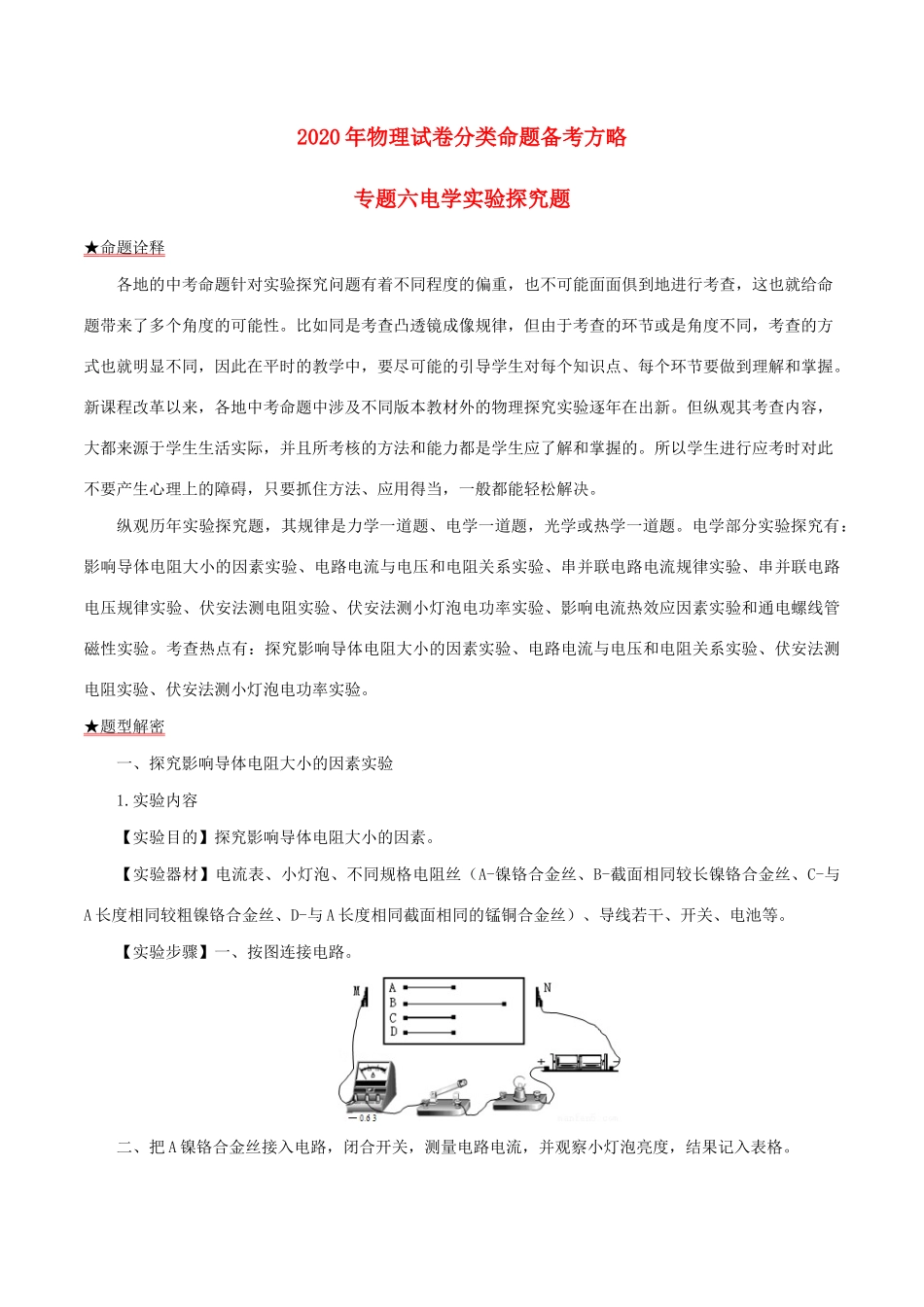

2020年物理试卷分类命题备考方略专题六电学实验探究题★命题诠释各地的中考命题针对实验探究问题有着不同程度的偏重，也不可能面面俱到地进行考查，这也就给命题带来了多个角度的可能性。比如同是考查凸透镜成像规律，但由于考查的环节或是角度不同，考查的方式也就明显不同，因此在平时的教学中，要尽可能的引导学生对每个知识点、每个环节要做到理解和掌握。新课程改革以来，各地中考命题中涉及不同版本教材外的物理探究实验逐年在出新。但纵观其考查内容，大都来源于学生生活实际，并且所考核的方法和能力都是学生应了解和掌握的。所以学生进行应考时对此不要产生心理上的障碍，只要抓住方法、应用得当，一般都能轻松解决。纵观历年实验探究题，其规律是力学一道题、电学一道题，光学或热学一道题。电学部分实验探究有：影响导体电阻大小的因素实验、电路电流与电压和电阻关系实验、串并联电路电流规律实验、串并联电路电压规律实验、伏安法测电阻实验、伏安法测小灯泡电功率实验、影响电流热效应因素实验和通电螺线管磁性实验。考查热点有：探究影响导体电阻大小的因素实验、电路电流与电压和电阻关系实验、伏安法测电阻实验、伏安法测小灯泡电功率实验。★题型解密一、探究影响导体电阻大小的因素实验1.实验内容【实验目的】探究影响导体电阻大小的因素。【实验器材】电流表、小灯泡、不同规格电阻丝（A-镍铬合金丝、B-截面相同较长镍铬合金丝、C-与A长度相同较粗镍铬合金丝、D-与A长度相同截面相同的锰铜合金丝）、导线若干、开关、电池等。【实验步骤】一、按图连接电路。二、把A镍铬合金丝接入电路，闭合开关，测量电路电流，并观察小灯泡亮度，结果记入表格。三、把截面相同较长的镍铬合金丝B接入电路，闭合开关，测量电路电流，并观察小灯泡亮度，结果接入表格。四、把长度相同，截面较粗的镍铬合金丝C接入电路，闭合开关，测量电路电流，并观察小灯泡亮度，结果接入表格。五、把长度相同，截面相同的锰铜合金丝D接入电路，闭合开关，测量电路电流，并观察小灯泡亮度，结果接入表格。【实验表格】电阻类型规格（与A比较）电流/A小灯泡亮度镍铬合金丝A——镍铬合金丝B截面相同、长度较长较暗镍铬合金丝C截面较粗、长度相同较亮锰铜合金丝D截面与长度均相同、材料不同较亮【实验结论】（1）材料相同、截面相同的导体，电阻与长度有关，长度越长，电阻越大；（2）材料相同、长度相同的导体，电阻与截面有关，截面越粗，电阻越小；（3）长度相同、截面相同的导体，电阻与材料有关。2.考查方向考查方向解答思路导线长度与电流关系导线越长，电流越小电流表示数看量程再读数实验方法控制变量法A、B之间探究的是导体长度与电阻关系A、C之间探究的是导体截面与电阻的关系A、D之间探究的是导体电阻与材料有关灯泡亮度与上面有关电流大小补充电路试验电路连接不完整，按元件顺序进行补充，画线不能交叉同一种导体电阻与温度的关系温度越高电阻越大3.真题呈现【典例一】（2019·百色）在探究“电阻的大小与哪些因素有关”的实验中，采用如图甲所示的实验装置，a、b、c是镍铬合金制成的三根导线，a、b长度相同但粗细（横截面积）不同，a、c粗细相同而长短不同，导线d由锰铜合金制成，长短、粗细与导线b相同。（1）实验中电流表的示数越大，对应的导线电阻越；（2）将导线a接在M、N之间，闭合开关，电流表示数如图乙所示，此时电流为A；（3）依次将导线b、c、d替换导线a接入电路，电流表对应的示数如下表所示：导线代号abcd电流表的示数﹣1.3A2.2A2.7A①选导线a、b比较是为了探究导线电阻的大小与的关系；探究导线电阻的大小与材料的关系，应选用的两根导线是（填写导线代号）；②由此可知：导线电阻的大小与材料有关，用相同材料制成的导线长度越，横截面积越，电阻越大：（4）若想进一步用“伏安法”测量导线a的电阻，除了如图甲所示的器材外，至少还需要在此电路接入一个表和一个变阻器，连好电路后，经多次测量，绘得导线a的U﹣I图象如图丙所示，则其电阻为Ω。【答案】（1）小；（2）1.1；（3）①粗细（或横截面积）；b、d；②长；小；（4）电压；1.25。【解析】（1）实验中通过...
