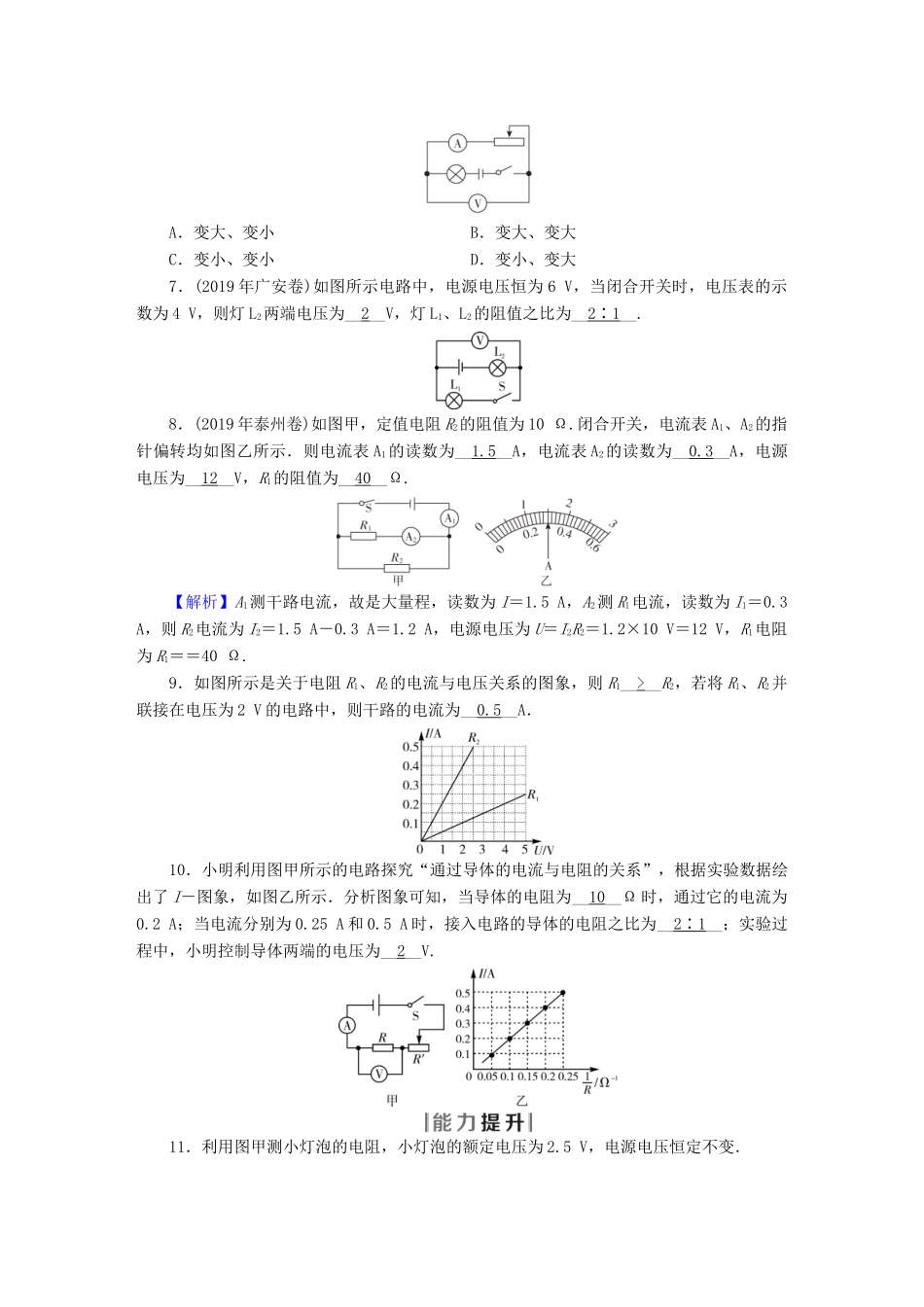

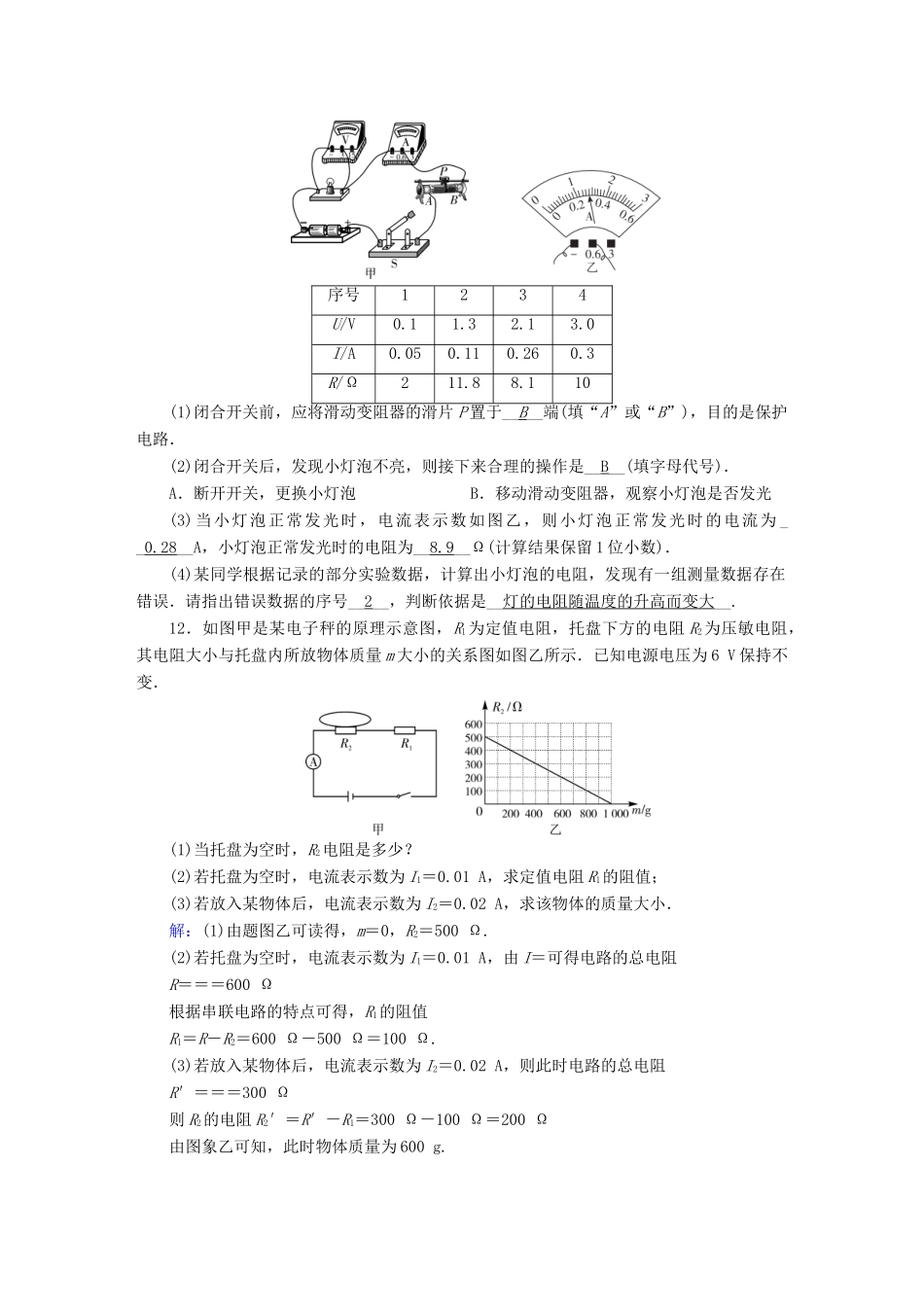

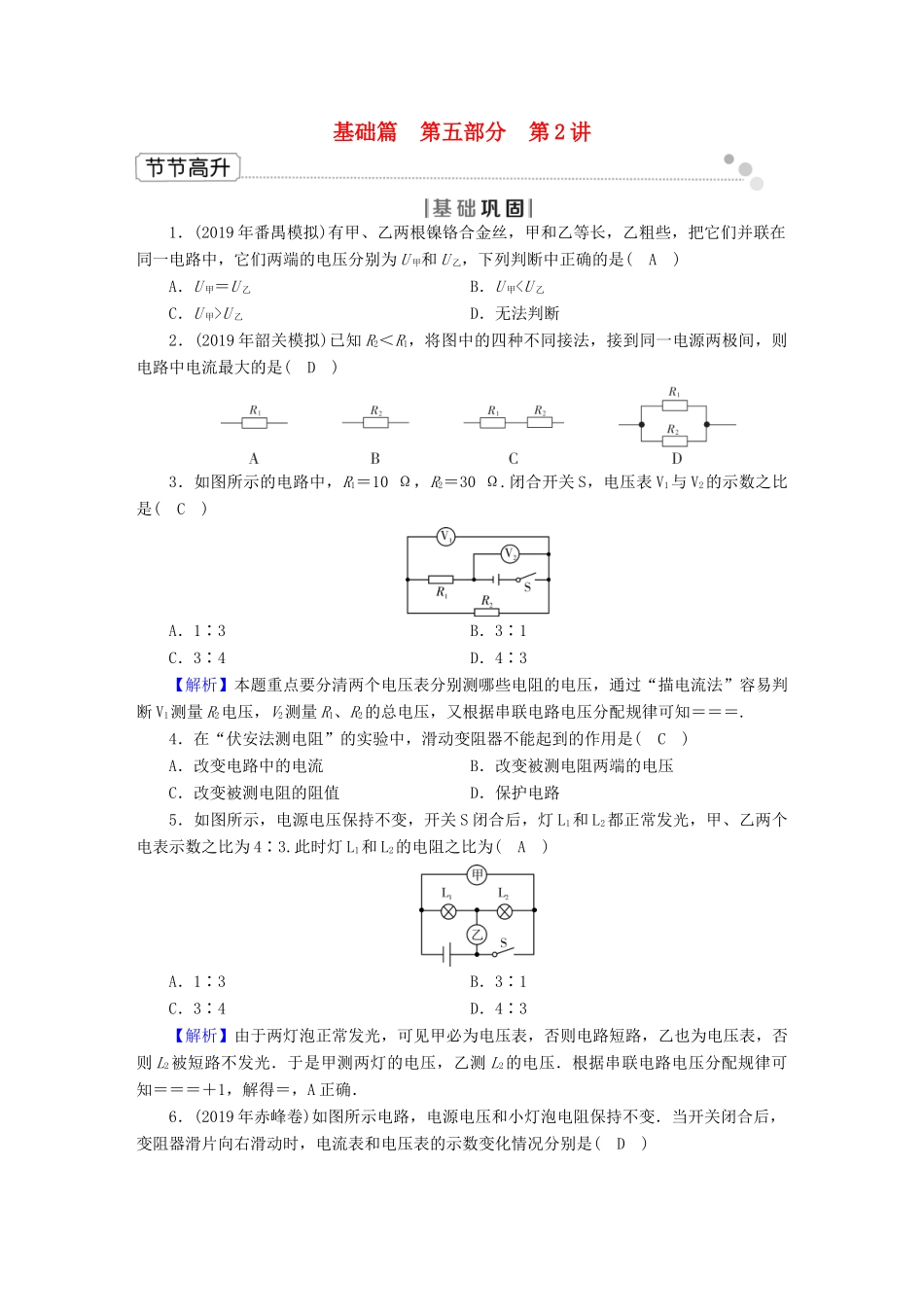

基础篇第五部分第2讲1．(2019年番禺模拟)有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，下列判断中正确的是(A)A．U甲＝U乙B．U甲U乙D．无法判断2．(2019年韶关模拟)已知R2＜R1，将图中的四种不同接法，接到同一电源两极间，则电路中电流最大的是(D)3．如图所示的电路中，R1＝10Ω，R2＝30Ω.闭合开关S，电压表V1与V2的示数之比是(C)A．1∶3B．3∶1C．3∶4D．4∶3【解析】本题重点要分清两个电压表分别测哪些电阻的电压，通过“描电流法”容易判断V1测量R2电压，V2测量R1、R2的总电压，又根据串联电路电压分配规律可知＝＝＝.4．在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是(C)A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路5．如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4∶3.此时灯L1和L2的电阻之比为(A)A．1∶3B．3∶1C．3∶4D．4∶3【解析】由于两灯泡正常发光，可见甲必为电压表，否则电路短路，乙也为电压表，否则L2被短路不发光．于是甲测两灯的电压，乙测L2的电压．根据串联电路电压分配规律可知＝＝＝＋1，解得＝，A正确．6．(2019年赤峰卷)如图所示电路，电源电压和小灯泡电阻保持不变．当开关闭合后，变阻器滑片向右滑动时，电流表和电压表的示数变化情况分别是(D)A．变大、变小B．变大、变大C．变小、变小D．变小、变大7．(2019年广安卷)如图所示电路中，电源电压恒为6V，当闭合开关时，电压表的示数为4V，则灯L2两端电压为__2__V，灯L1、L2的阻值之比为__2∶1__.8．(2019年泰州卷)如图甲，定值电阻R2的阻值为10Ω.闭合开关，电流表A1、A2的指针偏转均如图乙所示．则电流表A1的读数为__1.5__A，电流表A2的读数为__0.3__A，电源电压为__12__V，R1的阻值为__40__Ω.【解析】A1测干路电流，故是大量程，读数为I＝1.5A，A2测R1电流，读数为I1＝0.3A，则R2电流为I2＝1.5A－0.3A＝1.2A，电源电压为U＝I2R2＝1.2×10V＝12V，R1电阻为R1＝＝40Ω.9．如图所示是关于电阻R1、R2的电流与电压关系的图象，则R1__>__R2，若将R1、R2并联接在电压为2V的电路中，则干路的电流为__0.5__A．10．小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验数据绘出了I－图象，如图乙所示．分析图象可知，当导体的电阻为__10__Ω时，通过它的电流为0.2A；当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为__2∶1__；实验过程中，小明控制导体两端的电压为__2__V.11．利用图甲测小灯泡的电阻，小灯泡的额定电压为2.5V，电源电压恒定不变．序号1234U/V0.11.32.13.0I/A0.050.110.260.3R/Ω211.88.110(1)闭合开关前，应将滑动变阻器的滑片P置于__B__端(填“A”或“B”)，目的是保护电路．(2)闭合开关后，发现小灯泡不亮，则接下来合理的操作是__B__(填字母代号)．A．断开开关，更换小灯泡B．移动滑动变阻器，观察小灯泡是否发光(3)当小灯泡正常发光时，电流表示数如图乙，则小灯泡正常发光时的电流为__0.28__A，小灯泡正常发光时的电阻为__8.9__Ω(计算结果保留1位小数)．(4)某同学根据记录的部分实验数据，计算出小灯泡的电阻，发现有一组测量数据存在错误．请指出错误数据的序号__2__，判断依据是__灯的电阻随温度的升高而变大__.12．如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示．已知电源电压为6V保持不变．(1)当托盘为空时，R2电阻是多少？(2)若托盘为空时，电流表示数为I1＝0.01A，求定值电阻R1的阻值；(3)若放入某物体后，电流表示数为I2＝0.02A，求该物体的质量大小．解：(1)由题图乙可读得，m＝0，R2＝500Ω.(2)若托盘为空时，电流表示数为I1＝0.01A，由I＝可得电路的总电阻R＝＝＝600Ω根据串联电路的特点可得，R1的阻值R1＝R－R2＝600Ω－500Ω＝100Ω.(3)若放入某物体后，电流表示数为I2＝0.02A，则此时电路的总电阻R′＝＝＝300Ω则R2的电阻R2′＝R′－R1＝300Ω－100Ω＝200Ω由图象乙可知，此时物体质量为600g.
