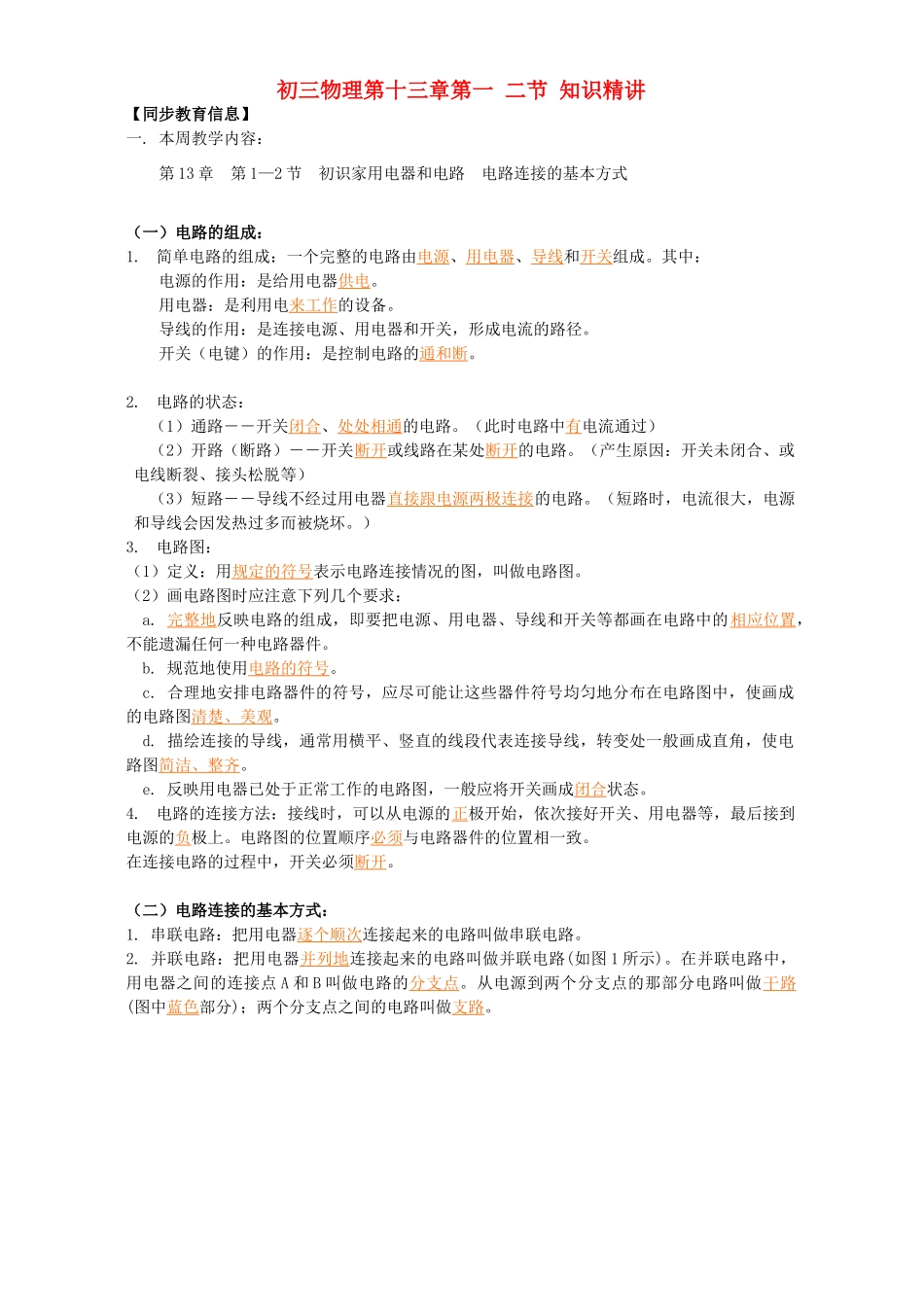

初三物理第十三章第一二节知识精讲【同步教育信息】一.本周教学内容：第13章第1—2节初识家用电器和电路电路连接的基本方式（一）电路的组成：1.简单电路的组成：一个完整的电路由电源、用电器、导线和开关组成。其中：电源的作用：是给用电器供电。用电器：是利用电来工作的设备。导线的作用：是连接电源、用电器和开关，形成电流的路径。开关（电键）的作用：是控制电路的通和断。2.电路的状态：（1）通路――开关闭合、处处相通的电路。（此时电路中有电流通过）（2）开路（断路）――开关断开或线路在某处断开的电路。（产生原因：开关未闭合、或电线断裂、接头松脱等）（3）短路――导线不经过用电器直接跟电源两极连接的电路。（短路时，电流很大，电源和导线会因发热过多而被烧坏。）3.电路图：（1）定义：用规定的符号表示电路连接情况的图，叫做电路图。（2）画电路图时应注意下列几个要求：a.完整地反映电路的组成，即要把电源、用电器、导线和开关等都画在电路中的相应位置，不能遗漏任何一种电路器件。b.规范地使用电路的符号。c.合理地安排电路器件的符号，应尽可能让这些器件符号均匀地分布在电路图中，使画成的电路图清楚、美观。d.描绘连接的导线，通常用横平、竖直的线段代表连接导线，转变处一般画成直角，使电路图简洁、整齐。e.反映用电器已处于正常工作的电路图，一般应将开关画成闭合状态。4.电路的连接方法：接线时，可以从电源的正极开始，依次接好开关、用电器等，最后接到电源的负极上。电路图的位置顺序必须与电路器件的位置相一致。在连接电路的过程中，开关必须断开。（二）电路连接的基本方式：1.串联电路：把用电器逐个顺次连接起来的电路叫做串联电路。2.并联电路：把用电器并列地连接起来的电路叫做并联电路(如图1所示)。在并联电路中，用电器之间的连接点A和B叫做电路的分支点。从电源到两个分支点的那部分电路叫做干路(图中蓝色部分)；两个分支点之间的电路叫做支路。3.串联电路和并联电路的比较：串联电路：a.串联的整个电路是一个回路，各用电器依次相连，没有“分支点”和“汇合点”。b.各用电器相互影响，电路中一个用电器损坏，其他用电器都无法工作。c.串联电路中的开关控制整个电路，开关位置改变，对它在电路中的控制作用没有影响。并联电路：①并联电路由干路和若干条支路组成，每个支路各自和干路形成回路，一般来说，并联电路有几条支路，就有几个回路。②并联电路中，一条支路中的用电器若损坏，其他支路元件不受影响。③并联电路中，干路开关的作用和支路开关的作用不同，干路开关控制整个电路，而支路开关只控制它所在的支路。二.重、难点解析：1.局部电路的通路、开路和短路。如图2所示的电路中，如果S1闭合、S2断开，那么L1这条支路是通路而L2这条支路是开路。如图3所示的电路中，如果S是断开的，电路是通路，L1和L2两灯都能发光；如果S闭合，电流就不经过L1而只经过L2，这就是部分短路(又叫做短接)，这时没有电流经过灯L1，L1不亮也不会烧坏，而L2比原来两灯都亮时的亮度要大，超过一定限度L2会烧坏。2.识别串联电路和并联电路。一般情况下，电路中的元件不止一个，因此在具体解决电路问题时，首先必须识别这些元件是怎样连接的。它们可以是串联，也可以是并联，还可以是混联（即几个元件并联后再和另一些元件串联，或几个元件串联后再和另一些元件并联）。识别电路的连接，根据串、并联电路的特点，有以下几种方法。①电流路径法这是最重要的方法，就是从电路图中电源的正极出发沿电流的方向“走”一圈，回到负极。如果电流只有一条通路，依次通过了所有的用电器，则该电路是串联电路；如果电流通路有多条，并且每条通路都经过不同的用电器，则该电路是并联电路。②节点法。节点法多用于一些不规范的电路分析过程，不论导线有多长，只要其间没有电源，用电器等，此导线两端点，便可看作一点，从而找出各用电器两端的公共点。③消元法。所谓消元法就是假设电路中某一用电器不存在，看电路会发生什么变化。若取消任一个用电器，电流都形不成通路，其余用电器都不能工作，那么此电路为串联；若取消任一用电器，其余用电器所在的...
