中考物理复习指南 第十六单元 电功和电热试卷VIP免费

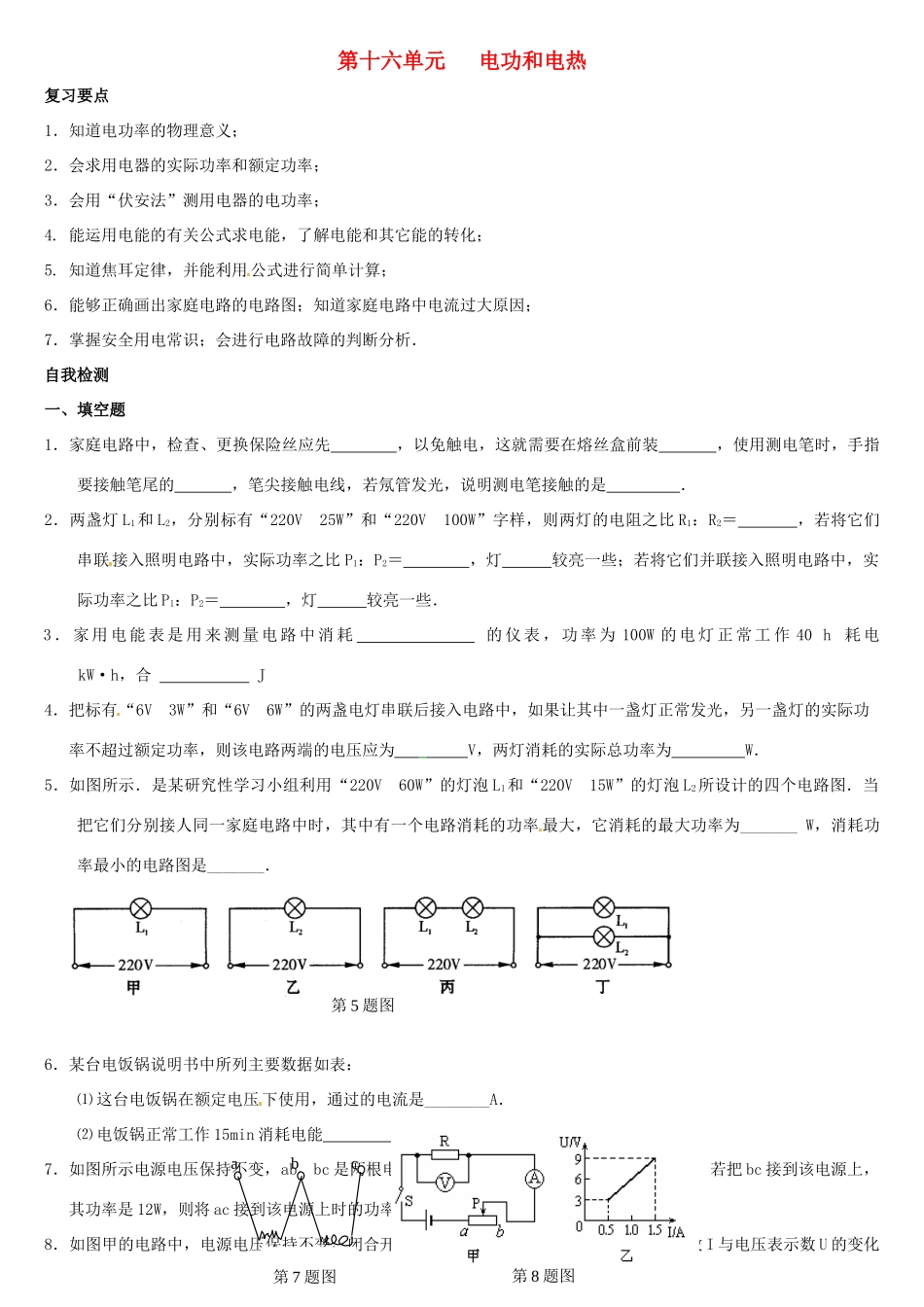

第十六单元电功和电热复习要点1．知道电功率的物理意义；2．会求用电器的实际功率和额定功率；3．会用“伏安法”测用电器的电功率；4.能运用电能的有关公式求电能，了解电能和其它能的转化；5.知道焦耳定律，并能利用公式进行简单计算；6．能够正确画出家庭电路的电路图；知道家庭电路中电流过大原因；7．掌握安全用电常识；会进行电路故障的判断分析．自我检测一、填空题1．家庭电路中，检查、更换保险丝应先，以免触电，这就需要在熔丝盒前装，使用测电笔时，手指要接触笔尾的，笔尖接触电线，若氖管发光，说明测电笔接触的是．2．两盏灯L1和L2，分别标有“220V25W”和“220V100W”字样，则两灯的电阻之比R1：R2＝，若将它们串联接入照明电路中，实际功率之比P1：P2＝，灯较亮一些；若将它们并联接入照明电路中，实际功率之比P1：P2＝，灯较亮一些．3．家用电能表是用来测量电路中消耗的仪表，功率为100W的电灯正常工作40h耗电kW·h，合J4．把标有“6V3W”和“6V6W”的两盏电灯串联后接入电路中，如果让其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两端的电压应为V，两灯消耗的实际总功率为W．5．如图所示．是某研究性学习小组利用“220V60W”的灯泡L1和“220V15W”的灯泡L2所设计的四个电路图．当把它们分别接人同一家庭电路中时，其中有一个电路消耗的功率最大，它消耗的最大功率为_______W，消耗功率最小的电路图是_______．6．某台电饭锅说明书中所列主要数据如表：⑴这台电饭锅在额定电压下使用，通过的电流是________A．⑵电饭锅正常工作15min消耗电能kw·h，产生的热量是．7．如图所示电源电压保持不变，ab、bc是两根电阻丝．若把ab接到该电源上，功率是24W；若把bc接到该电源上，其功率是12W，则将ac接到该电源上时的功率是．8．如图甲的电路中，电源电压保持不变，闭合开关后，滑片P由b端滑到a端，电流表示数I与电压表示数U的变化第5题图acb第8题图第7题图额定电压220V额定频率50Hz额定功率440W额定容积2.0L额定煮米量0.7kg关系如图乙，则可判断电源电压是V，定值电阻能达到的最大功率为W．二、选择题9．电能表是家庭电路中测量下列哪个物理量的仪表（）A．电功率B．电能C．电阻D．电压10．白炽灯的亮度决定于它的（）A．额定功率的大小B．实际功率的大小C．灯泡两端电压的大小D．灯泡中通过电流的大小11．闭合室内照明电路开关，发现灯泡不亮，但灯座完好，用测电笔测试灯座两接线柱，发现测电笔氖泡都发光，由此可判断（）A．火线断了B．零线断了C．灯泡灯丝断了D．火线短路与零线开路均可能12．小明用电能表测量某家用电器的电功率，当只有该用电器工作时，测得15min内标有“6000imp/kWh”的电子式电能表指示灯闪烁了1800次，这用电器可能是（）A．空调器B．白炽灯C．电视机D．电冰箱13．随着人们生活水平的逐步提高，家用电器的不断增多．下列关于家庭电路的说法中，正确的是（）A．电路中电流过大的原因之一是使用的电器总功率过大B．使用测电笔时，不能用手接触到笔尾的金属体C．灯与控制它的开关是并联的，与插座是串联的D．增加大功率用电器时，只需换上足够粗的保险丝即可14．如图是一种恒温式电烙铁的电路图，在不用电烙铁焊按时，断开开关S，使它处于保温状态；需要焊接时，闭合开关S就能很快达到焊接温度．若电烙铁的规格是“220V40W”，且R′=R．则保温时电路消耗的总功率为（）A．20WB．40WC．60WD．80W15．如图所示，电源电压不变，当在a.b间接入“6V6W”的灯泡时，闭合开关，灯L恰好正常发光，断开开关，在a、b间接入“6V4W”的灯泡后，再闭合开关，下列说法中错误的（）A．灯L将变亮B．灯L将变暗C．换接的灯可能烧D．电路总功率要变小16．某同学做电学实验时，电路如图示．已知他所用电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，开关S闭合后，在实验操作无误的情况下，正确的说法是（）A．电流表的最大示数为0.6AB．滑动变阻器消耗的最小功率为0C．电压表的最小示数为1VD．电阻R0消耗的最大功率为1.8W17．如图，直流电动机提升重物的示意图，电源电压为11...
