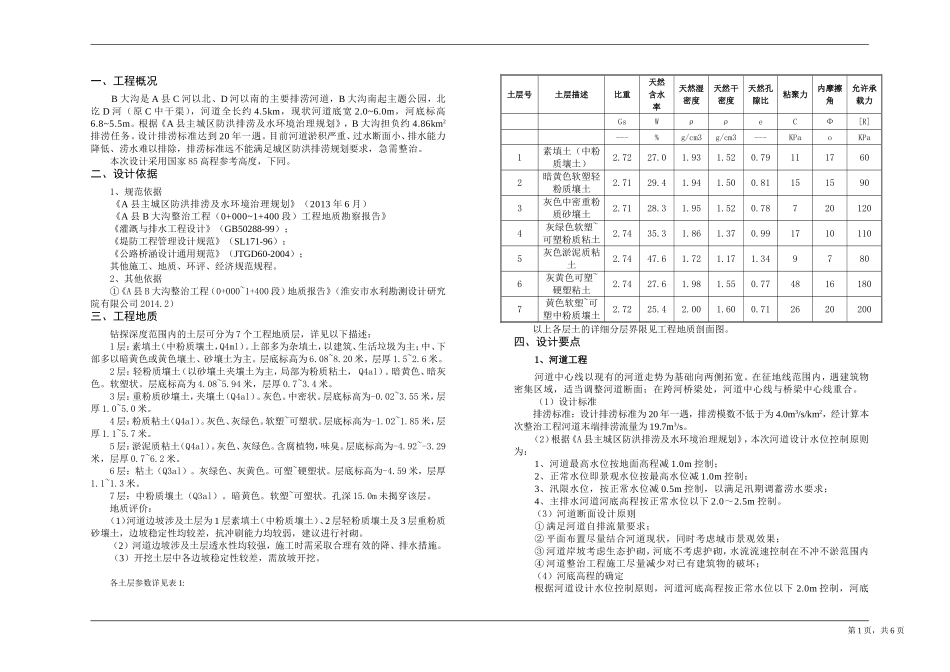

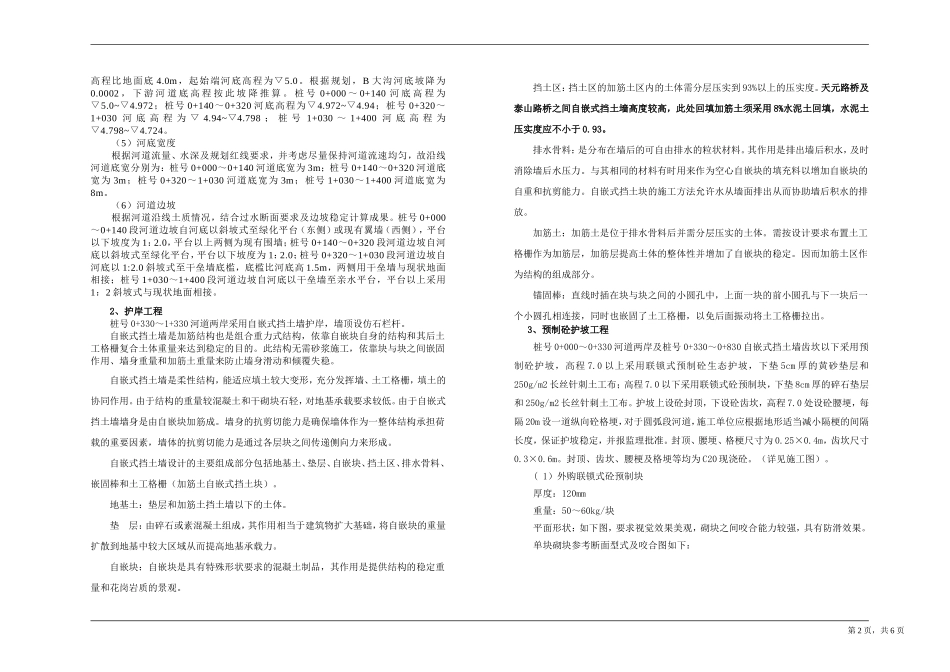

A县B大沟（上段）整治工程（一分册）施工图设计说明第1页，共6页一、工程概况B大沟是A县C河以北、D河以南的主要排涝河道，B大沟南起主题公园，北讫D河（原C中干渠），河道全长约4.5km，现状河道底宽2.0~6.0m，河底标高6.8~5.5m。根据《A县主城区防洪排涝及水环境治理规划》，B大沟担负约4.86km2排涝任务。设计排涝标准达到20年一遇。目前河道淤积严重、过水断面小、排水能力降低、涝水难以排除，排涝标准远不能满足城区防洪排涝规划要求，急需整治。本次设计采用国家85高程参考高度，下同。二、设计依据1、规范依据《A县主城区防洪排涝及水环境治理规划》（2013年6月）《A县B大沟整治工程（0+000~1+400段）工程地质勘察报告》《灌溉与排水工程设计》（GB50288-99）；《堤防工程管理设计规范》（SL171-96）；《公路桥涵设计通用规范》（JTGD60-2004）；其他施工、地质、环评、经济规范规程。2、其他依据①《A县B大沟整治工程（0+000~1+400段）地质报告》（淮安市水利勘测设计研究院有限公司2014.2）三、工程地质钻探深度范围内的土层可分为7个工程地质层，详见以下描述：1层：素填土（中粉质壤土，Q4ml）。上部多为杂填土，以建筑、生活垃圾为主；中、下部多以暗黄色或黄色壤土、砂壤土为主。层底标高为6.08~8.20米，层厚1.5~2.6米。2层：轻粉质壤土（以砂壤土夹壤土为主，局部为粉质粘土，Q4al）。暗黄色、暗灰色。软塑状。层底标高为4.08~5.94米，层厚0.7~3.4米。3层：重粉质砂壤土，夹壤土（Q4al）。灰色。中密状。层底标高为-0.02~3.55米，层厚1.0~5.0米。4层：粉质粘土（Q4al）。灰色、灰绿色。软塑~可塑状。层底标高为-1.02~1.85米，层厚1.1~5.7米。5层：淤泥质粘土（Q4al）。灰色、灰绿色。含腐植物，味臭。层底标高为-4.92~-3.29米，层厚0.7~6.2米。6层：粘土（Q3al）。灰绿色、灰黄色。可塑~硬塑状。层底标高为-4.59米，层厚1.1~1.3米。7层：中粉质壤土（Q3al）。暗黄色。软塑~可塑状。孔深15.0m未揭穿该层。地质评价：（1）河道边坡涉及土层为1层素填土（中粉质壤土）、2层轻粉质壤土及3层重粉质砂壤土，边坡稳定性均较差，抗冲刷能力均较弱，建议进行衬砌。（2）河道边坡涉及土层透水性均较强，施工时需采取合理有效的降、排水措施。（3）开挖土层中各边坡稳定性较差，需放坡开挖。各土层参数详见表1:土层号土层描述比重天然含水率天然湿密度天然干密度天然孔隙比粘聚力内摩擦角允许承载力GsWρρeCΦ[R]---%g/cm3g/cm3---KPaoKPa1素填土（中粉质壤土）2.7227.01.931.520.791117602暗黄色软塑轻粉质壤土2.7129.41.941.500.811515903灰色中密重粉质砂壤土2.7128.31.951.520.787201204灰绿色软塑~可塑粉质粘土2.7435.31.861.370.9917101105灰色淤泥质粘土2.7447.61.721.171.3497806灰黄色可塑~硬塑粘土2.7427.61.981.550.7748161807黄色软塑~可塑中粉质壤土2.7225.42.001.600.712620200以上各层土的详细分层界限见工程地质剖面图。四、设计要点1、河道工程河道中心线以现有的河道走势为基础向两侧拓宽。在征地线范围内，遇建筑物密集区域，适当调整河道断面；在跨河桥梁处，河道中心线与桥梁中心线重合。（1）设计标准排涝标准：设计排涝标准为20年一遇，排涝模数不低于为4.0m3/s/km2，经计算本次整治工程河道末端排涝流量为19.7m3/s。（2）根据《A县主城区防洪排涝及水环境治理规划》，本次河道设计水位控制原则为：1、河道最高水位按地面高程减1.0m控制；2、正常水位即景观水位按最高水位减1.0m控制；3、汛限水位，按正常水位减0.5m控制，以满足汛期调蓄涝水要求；4、主排水河道河底高程按正常水位以下2.0～2.5m控制。（3）河道断面设计原则①满足河道自排流量要求；②平面布置尽量结合河道现状，同时考虑城市景观效果；③河道岸坡考虑生态护砌，河底不考虑护砌，水流流速控制在不冲不淤范围内④河道整治工程施工尽量减少对已有建筑物的破坏；（4）河底高程的确定根据河道设计水位控制原则，河道河底高程按正常水位以下2.0m控制，河底第1页，共6页高程比地面底4.0m，起始端河底高程为▽5.0。根据规划，B大沟河底坡降为0.0002，下游河道底高程按此坡降推算。桩号0+000～0+...
