屋面暗敷避雷带VIP免费

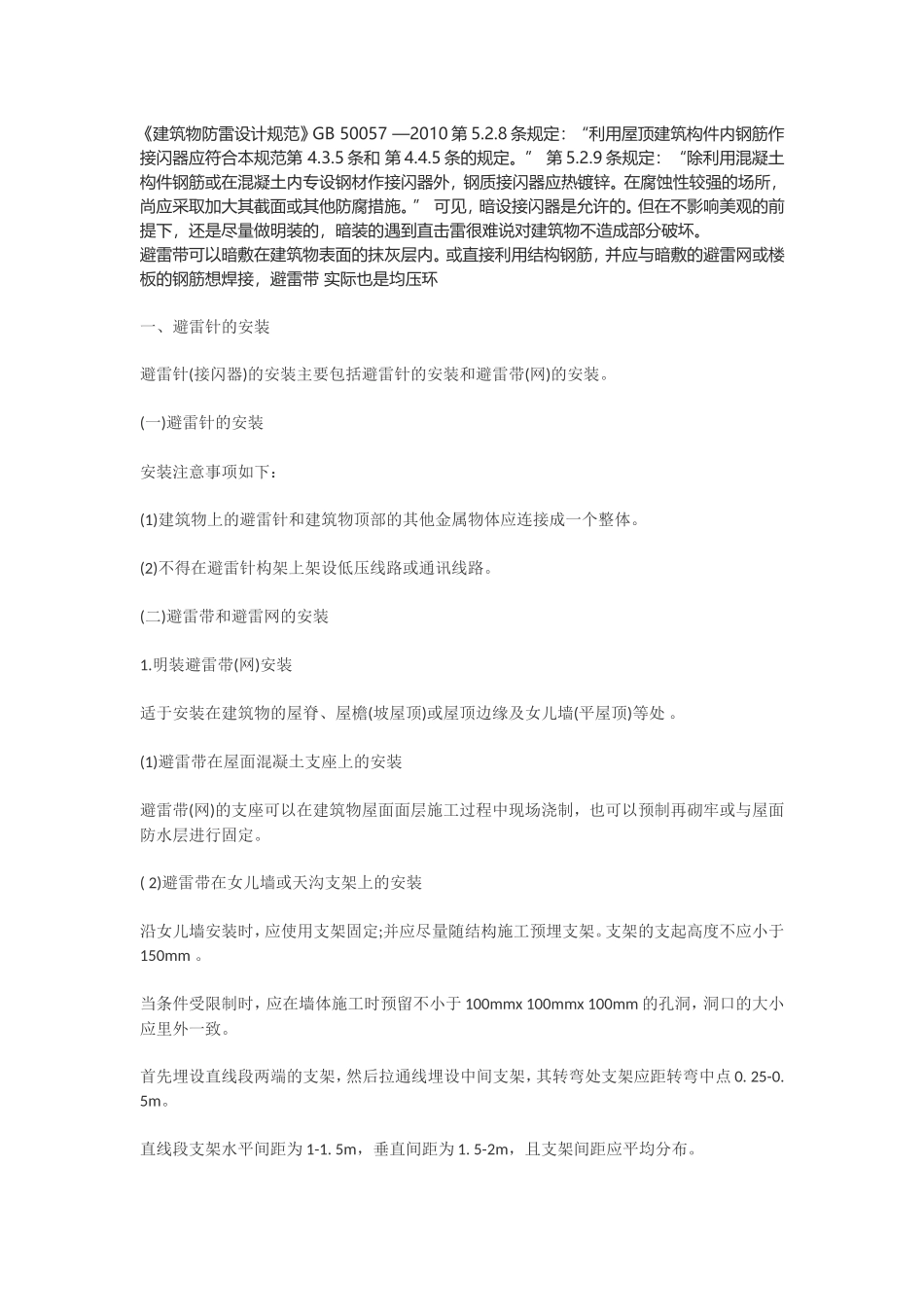

《建筑物防雷设计规范》GB50057—2010第5.2.8条规定：“利用屋顶建筑构件内钢筋作接闪器应符合本规范第4.3.5条和第4.4.5条的规定。”第5.2.9条规定：“除利用混凝土构件钢筋或在混凝土内专设钢材作接闪器外，钢质接闪器应热镀锌。在腐蚀性较强的场所，尚应采取加大其截面或其他防腐措施。”可见，暗设接闪器是允许的。但在不影响美观的前提下，还是尽量做明装的，暗装的遇到直击雷很难说对建筑物不造成部分破坏。避雷带可以暗敷在建筑物表面的抹灰层内。或直接利用结构钢筋，并应与暗敷的避雷网或楼板的钢筋想焊接，避雷带实际也是均压环一、避雷针的安装避雷针(接闪器)的安装主要包括避雷针的安装和避雷带(网)的安装。(一)避雷针的安装安装注意事项如下：(1)建筑物上的避雷针和建筑物顶部的其他金属物体应连接成一个整体。(2)不得在避雷针构架上架设低压线路或通讯线路。(二)避雷带和避雷网的安装1.明装避雷带(网)安装适于安装在建筑物的屋脊、屋檐(坡屋顶)或屋顶边缘及女儿墙(平屋顶)等处。(1)避雷带在屋面混凝土支座上的安装避雷带(网)的支座可以在建筑物屋面面层施工过程中现场浇制，也可以预制再砌牢或与屋面防水层进行固定。(2)避雷带在女儿墙或天沟支架上的安装沿女儿墙安装时，应使用支架固定;并应尽量随结构施工预埋支架。支架的支起高度不应小于150mm。当条件受限制时，应在墙体施工时预留不小于100mmx100mmx100mm的孔洞，洞口的大小应里外一致。首先埋设直线段两端的支架，然后拉通线埋设中间支架，其转弯处支架应距转弯中点0.25-0.5m。直线段支架水平间距为1-1.5m，垂直间距为1.5-2m，且支架间距应平均分布。避雷带(网)在建筑物天沟上安装使用支架固定时，应随土建施工先设置好预埋件，支架与预埋件进行焊接固定。(3)避雷带在屋脊或檐口支座、支架上安装使用混凝土支座或支架固定。现场浇制支座，先将脊瓦敲去一角，使支座与脊瓦内的砂浆连成一体;支架固定时，需用电钻将脊瓦钻孔，再将支架插入孔内，用水泥砂浆填塞牢固。支座和支架，水平间距为1-1.5m，转弯处为0.25m-0.5m。引下线的上端与避雷带(网)的交接处，应弯曲成弧形再与避雷带(网)并齐进行搭接焊接。不同平面的避雷带(网)应至少有两处互相连接，连接应采用焊接。建筑物屋顶上的突出金属物体，如旗杆、透气管、铁栏杆、爬梯、冷却水塔、电视天线杆等，这些部位的金属导体都必须与避雷带(网)焊接成一体。避雷带(网)沿坡形屋面敷设时，应与屋面平行布置避雷带(网)在转角处应随建筑造型弯曲，一般不宜小于90度，弯曲半径不宜小于圆钢直径的10倍，或扁钢宽度的6倍，绝对不能弯成直角。(5)避雷带通过伸缩沉降缝的做法应将避雷带向侧面弯成半径为100mm的弧形，且支持卡子中心距建筑物边缘距离减至400mm，可以将避雷带向下部弯曲。安装好的避雷带(网)应平直、牢固，不应有高低起伏和弯曲现象，平直度每2m检查段允许偏差值不宜大于3%。全长不宜超过10mm。2.暗装避雷带(网)的安装(1)用女儿墙压顶钢筋作暗装避雷带(2)高层建筑暗装避雷网的安装暗装避雷网是利用建筑物屋面板内钢筋作为接闪装置。而将避雷网、引下线和接地装置三部分组成一个钢铁大网笼，也称为笼式避雷网。对高层建筑物，要注意防备侧向雷击和采取等电位措施。应在建筑物首层起每三层设均压环一圈。可将结构圈梁钢筋与柱内充当引下线的钢筋进行连接(绑扎或焊接)作为均压环。没有组合柱和圈梁的建筑物，应每三层在建筑物外墙内敷设一圈12mm镀锌圆钢作为均压环，并与防雷装置的所有引下线连接。
