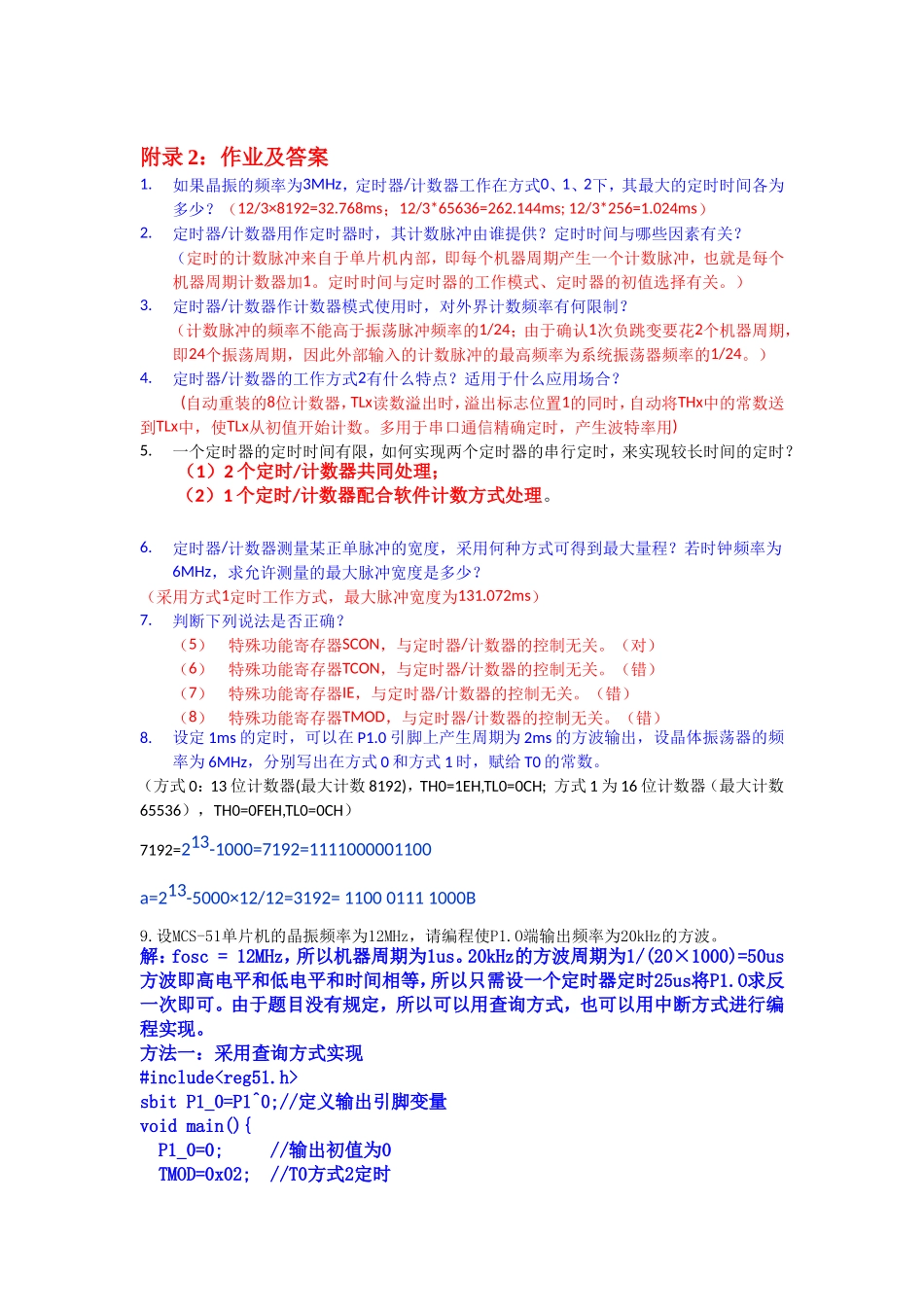

第6章MCS-51的定时器/计数器1.如果晶振的频率为3MHz，定时器/计数器工作在方式0、1、2下，其最大的定时时间各为多少？2.定时器/计数器用作定时器时，其计数脉冲由谁提供？定时时间与哪些因素有关？3.定时器/计数器作计数器模式使用时，对外界计数频率有何限制？4.定时器/计数器的工作方式2有什么特点？适用于什么应用场合？5.一个定时器的定时时间有限，如何实现两个定时器的串行定时，来实现较长时间的定时？6.定时器/计数器测量某正单脉冲的宽度，采用何种方式可得到最大量程？若时钟频率为6MHz，求允许测量的最大脉冲宽度是多少？7.判断下列说法是否正确？（1）特殊功能寄存器SCON，与定时器/计数器的控制无关。（2）特殊功能寄存器TCON，与定时器/计数器的控制无关。（3）特殊功能寄存器IE，与定时器/计数器的控制无关。（4）特殊功能寄存器TMOD，与定时器/计数器的控制无关。8.设定1ms的定时，可以在P1.0引脚上产生周期为2ms的方波输出，设晶体振荡器的频率为6MHz，分别写出在方式0和方式1时，赋给T0的常数。9.设MCS-51单片机的晶振频率为12MHz，请编程使P1.O端输出频率为20kHz的方波。10.要求采用定时中断的方式，实现下图所示流水灯的双向循环（D1—D8—D1）流动功能。其中流水灯的闪烁速率为每秒1次。11．设单片机的fosc=12MHz，使P1.O和P1.1分别输出周期为1ms和lOms的方波，请用定时器TO方式2编程实现。附录2：作业及答案1.如果晶振的频率为3MHz，定时器/计数器工作在方式0、1、2下，其最大的定时时间各为多少？（12/3×8192=32.768ms；12/3*65636=262.144ms;12/3*256=1.024ms）2.定时器/计数器用作定时器时，其计数脉冲由谁提供？定时时间与哪些因素有关？（定时的计数脉冲来自于单片机内部，即每个机器周期产生一个计数脉冲，也就是每个机器周期计数器加1。定时时间与定时器的工作模式、定时器的初值选择有关。）3.定时器/计数器作计数器模式使用时，对外界计数频率有何限制？（计数脉冲的频率不能高于振荡脉冲频率的1/24；由于确认1次负跳变要花2个机器周期，即24个振荡周期，因此外部输入的计数脉冲的最高频率为系统振荡器频率的1/24。）4.定时器/计数器的工作方式2有什么特点？适用于什么应用场合？(自动重装的8位计数器，TLx读数溢出时，溢出标志位置1的同时，自动将THx中的常数送到TLx中，使TLx从初值开始计数。多用于串口通信精确定时，产生波特率用)5.一个定时器的定时时间有限，如何实现两个定时器的串行定时，来实现较长时间的定时？（1）2个定时/计数器共同处理；（2）1个定时/计数器配合软件计数方式处理。6.定时器/计数器测量某正单脉冲的宽度，采用何种方式可得到最大量程？若时钟频率为6MHz，求允许测量的最大脉冲宽度是多少？（采用方式1定时工作方式，最大脉冲宽度为131.072ms）7.判断下列说法是否正确？（5）特殊功能寄存器SCON，与定时器/计数器的控制无关。（对）（6）特殊功能寄存器TCON，与定时器/计数器的控制无关。（错）（7）特殊功能寄存器IE，与定时器/计数器的控制无关。（错）（8）特殊功能寄存器TMOD，与定时器/计数器的控制无关。（错）8.设定1ms的定时，可以在P1.0引脚上产生周期为2ms的方波输出，设晶体振荡器的频率为6MHz，分别写出在方式0和方式1时，赋给T0的常数。（方式0：13位计数器(最大计数8192)，TH0=1EH,TL0=0CH;方式1为16位计数器（最大计数65536），TH0=0FEH,TL0=0CH）7192=213-1000=7192=1111000001100a=213-5000×12/12=3192=110001111000B9.设MCS-51单片机的晶振频率为12MHz，请编程使P1.O端输出频率为20kHz的方波。解：fosc=12MHz，所以机器周期为1us。20kHz的方波周期为1/(20×1000)=50us方波即高电平和低电平和时间相等，所以只需设一个定时器定时25us将P1.O求反一次即可。由于题目没有规定，所以可以用查询方式，也可以用中断方式进行编程实现。方法一：采用查询方式实现#includesbitP1_0=P1^0;//定义输出引脚变量voidmain(){P1_0=0;//输出初值为0TMOD=0x02;//T0方式2定时TH0=256-25;//计25次，计数初值为模256减25TL0=TH0;TR0=1;//启动T0while(1)//无限循环if(TF0){//查询T0溢出标志TF0=0;//溢出标志复位P...
