中考物理二轮复习 第十三讲 欧姆定律 新人教版试卷VIP免费

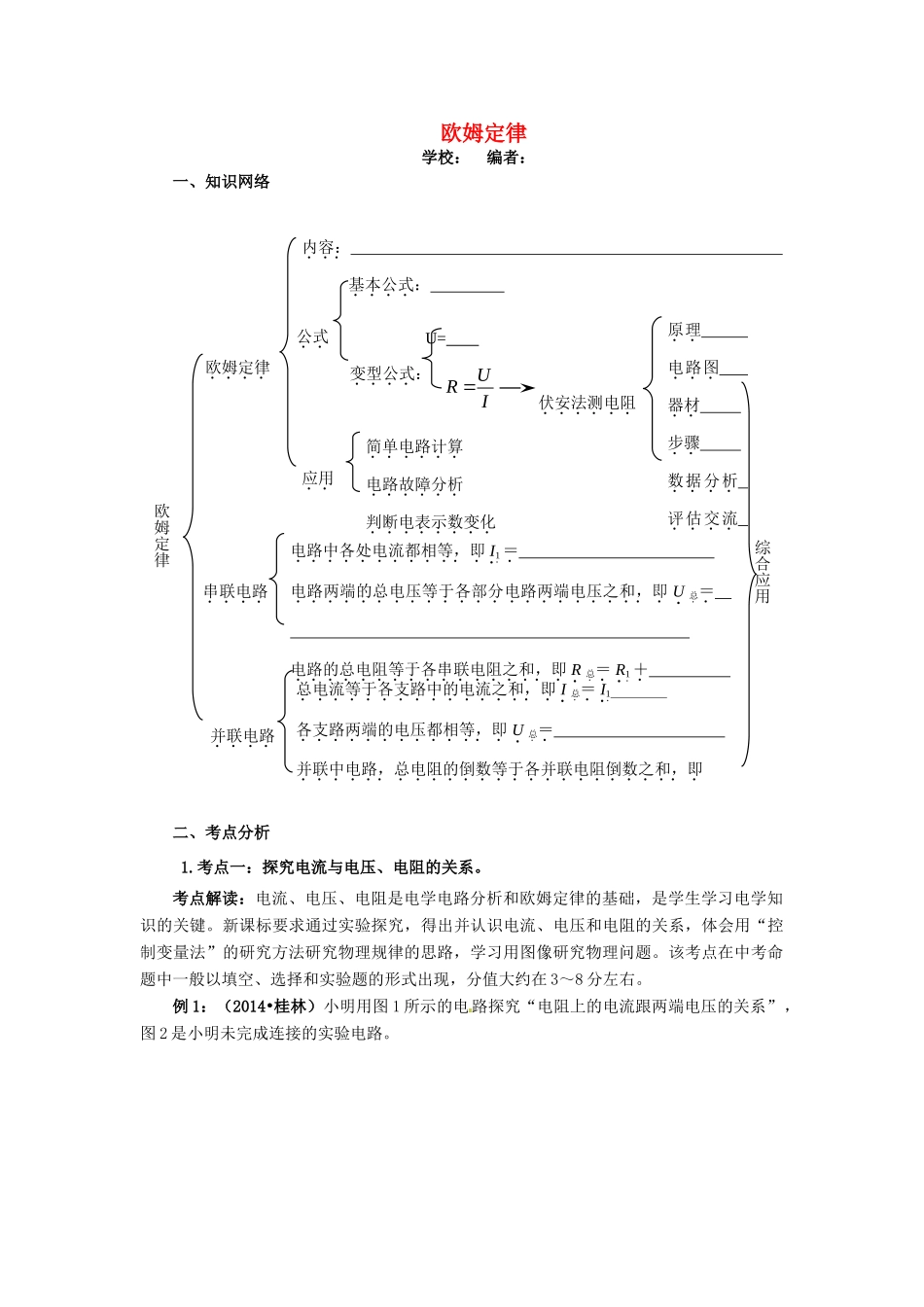

欧姆定律学校：编者：一、知识网络二、考点分析1.考点一：探究电流与电压、电阻的关系。考点解读：电流、电压、电阻是电学电路分析和欧姆定律的基础，是学生学习电学知识的关键。新课标要求通过实验探究，得出并认识电流、电压和电阻的关系，体会用“控制变量法”的研究方法研究物理规律的思路，学习用图像研究物理问题。该考点在中考命题中一般以填空、选择和实验题的形式出现，分值大约在3～8分左右。例1：（2014•桂林）小明用图1所示的电路探究“电阻上的电流跟两端电压的关系”，图2是小明未完成连接的实验电路。内容：公式基本公式：变型公式：U=URI伏安法测电阻原理电路图器材步骤数据分析评估交流应用简单电路计算电路故障分析判断电表示数变化欧姆定律电路中各处电流都相等，即I1＝电路两端的总电压等于各部分电路两端电压之和，即U总＝电路的总电阻等于各串联电阻之和，即R总＝R1＋串联电路总电流等于各支路中的电流之和，即I总＝I1各支路两端的电压都相等，即U总＝并联中电路，总电阻的倒数等于各并联电阻倒数之和，即并联电路欧姆定律综合应用（1）电压表应选择_________的量程；现要求滑动变阻器滑片向左移动时，电流表示数增大．请你按照对电压表量程的选择和对滑动变阻器连接的要求，用笔画线代替导线，完成图2中实验电路的连接。（2）小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置，其原因可能是_____________________________________________。（写出一个）（3）小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值，如下表所示。U（V）0.51.01.61.92.53.0I（A）0.10.20.30.40.50.6①请根据表中数据在图3中画出电阻R的U－I关系图象。②小明在实验中所用电阻R的阻值为_________Ω；当通过的电流为0.5A时，电阻R消耗的电功率为_________W。如果将实验电路中的电阻R更换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，要进行“测量小灯泡的额定电功率”的实验，则对实验电路还必须进行怎样的改动：_____________________________________________．2.考点二：动态电路分析考点解读：中考命题中常有电路的动态分析试题出现，该考点重点考查学生对电路的电阻发生变化时，相应电表示数变化情况的掌握程度，是中考考查频率最高的考点之一。电路中电表的示数变化问题主要有两种类型：①是由于开关的断开或闭合，引起电路中各物理量的变化；②由于变阻器滑片的移动，引起电路中各物理量的变化。例2：（2014•泰安）如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动过程中，下列说法正确的是（）A．电流表的示数变大B．电压表的示数变大C．电压表与电流表示数的比值不变D．电压表示数变大，电流表示数变小本题答案选C。3.考点三：伏安法测电阻考点解读：伏安法测电阻是初中物理的重要实验，它几乎集中了初中电学的所有重点典例2知识，它们全方位地考查了实验的操作步骤、画电路图（连接实物图）、实验现象的观察电源的合理选择、实验器材的选择、电路故障的排除、电表的读数、表格的设计、滑动变阻器的作用、实验数据的分析、计算、误差讨论等多方面的问题。例3（2014•黑龙江）在“用伏安法测量小灯泡的电阻”实验中，电源保持不变，小灯泡的额定电压为2.5V。（1）电路接通后，小明发现移动滑动变阻器的滑片使其接入电路的电阻减小，电压表的示数也变小了．你认为该电路连接中存在的错误是__________________________。而小辉连接好电路，刚闭合开关时，结果发现小灯泡发光较暗，电流表与电压表都有示数，并且无论怎样移动滑动变阻器的滑片，电流表与电压表示数都不发生变化．这是因为______________________________________________。（2）如图所示，小华在连接电路时，想使滑动变阻器的滑片向右移动时变阻器的阻值变小，请你帮助她将这一电路的实物图，以笔代线连接完整．（3）小华将测量得到的数据及计算结果填入下面的表格中：实验次数物理量1234电压U/V2.52.01.51.0电流I/A0.300.260.220.20电阻R/Ω________7.76.85.0可以得出小灯泡正常发光时的电阻为_________Ω（保留一位小数）...
