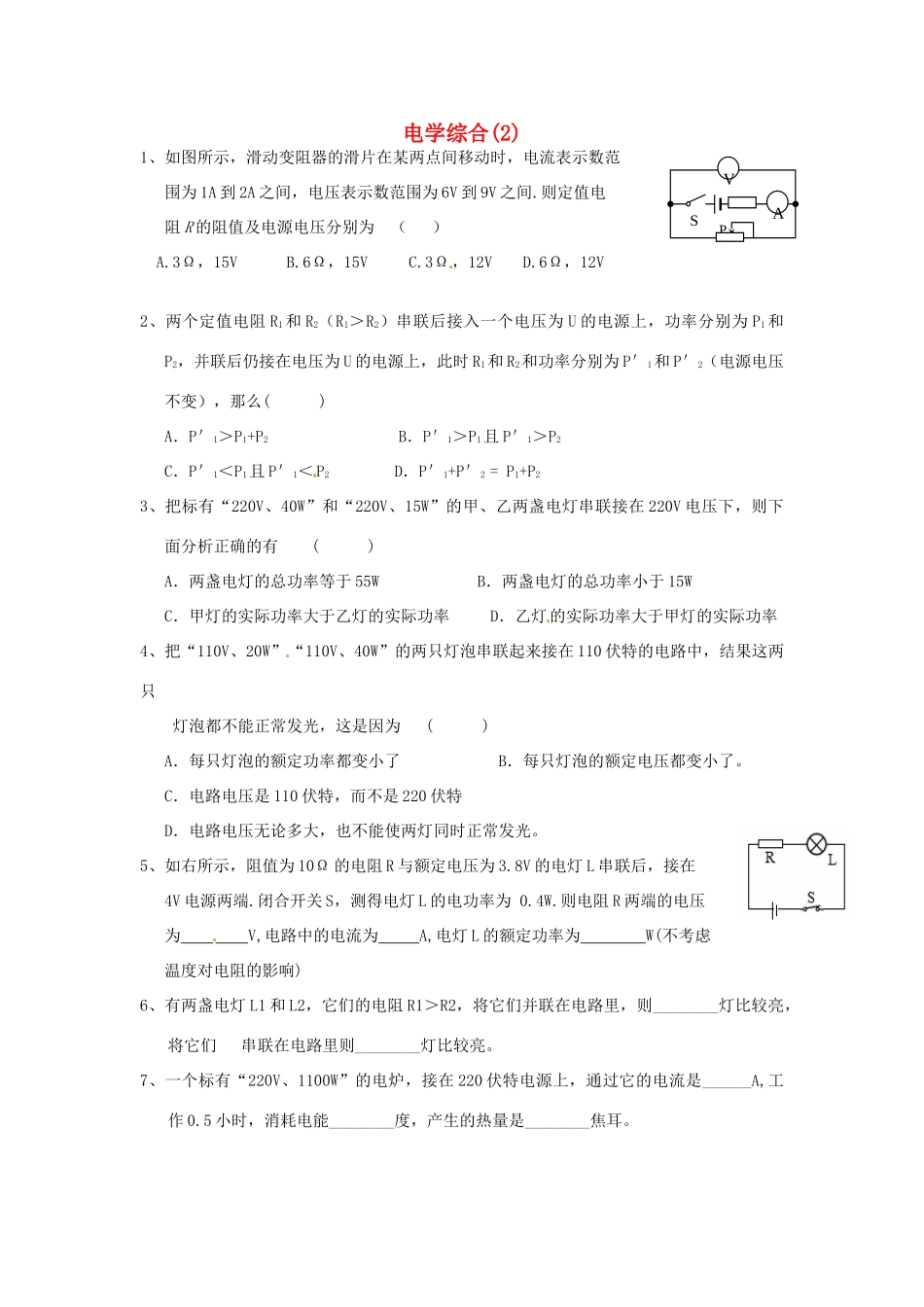

电学综合(2)1、如图所示，滑动变阻器的滑片在某两点间移动时，电流表示数范围为1A到2A之间，电压表示数范围为6V到9V之间.则定值电阻R的阻值及电源电压分别为（）A.3Ω，15VB.6Ω，15VC.3Ω，12VD.6Ω，12V2、两个定值电阻R1和R2（R1＞R2）串联后接入一个电压为U的电源上，功率分别为P1和P2，并联后仍接在电压为U的电源上，此时R1和R2和功率分别为P＇1和P＇2（电源电压不变），那么()A．P＇1＞P1+P2B．P＇1＞P1且P＇1＞P2C．P＇1＜P1且P＇1＜P2D．P＇1+P＇2=P1+P23、把标有“220V、40W”和“220V、15W”的甲、乙两盏电灯串联接在220V电压下，则下面分析正确的有()A．两盏电灯的总功率等于55WB．两盏电灯的总功率小于15WC．甲灯的实际功率大于乙灯的实际功率D．乙灯的实际功率大于甲灯的实际功率4、把“110V、20W”“110V、40W”的两只灯泡串联起来接在110伏特的电路中，结果这两只灯泡都不能正常发光，这是因为()A．每只灯泡的额定功率都变小了B．每只灯泡的额定电压都变小了。C．电路电压是110伏特，而不是220伏特D．电路电压无论多大，也不能使两灯同时正常发光。5、如右所示，阻值为10Ω的电阻R与额定电压为3.8V的电灯L串联后，接在4V电源两端.闭合开关S，测得电灯L的电功率为0.4W.则电阻R两端的电压为V,电路中的电流为A,电灯L的额定功率为W(不考虑温度对电阻的影响)6、有两盏电灯L1和L2，它们的电阻R1＞R2，将它们并联在电路里，则________灯比较亮，将它们串联在电路里则________灯比较亮。7、一个标有“220V、1100W”的电炉，接在220伏特电源上，通过它的电流是______A,工作0.5小时，消耗电能________度，产生的热量是________焦耳。PVAS8、（1）一段导体两端的电压为6伏时，通过它的电流为0.5安。如果将它两端的电压升高到9伏，用电流表的“0~0.6安”和“0~3安”的那个量程来测量通过它的电流比较合适？为什么（计算说明理由）（2）小东想在卧室里安装一只顶灯，既能在卧室门边用开关控制，又能在床边用开关控制，可一直没有设计出控制顶灯的电路图。一天，老师让同学们安装和研究楼梯灯电路，做完实验后，小东豁然开朗，他马上设计出正确的顶灯电路控制图，请你画出小东设计的电路图。9、如下图所示是一直流电动机提升重物的装置。已知重物质量m=50kg，电源电压U=110V保持不变，电动机线圈的电阻R=4Ω，不计各处摩擦，当电动机以某一速度匀速向上提升重物时，电路中的电流I=5A（g=10N／kg）。求：（1）电源的输出功率；（2）电动机线圈电阻R的发热功率；（3）试从能量转化和守恒的角度，求重物上升的速度大小。10、如图所示电路，电源电压保持不变。在甲图中，闭合开关S，电压表示数为4V，电流表示数为0.4A；乙图中，闭合开关S，电压表示数为6V。求：（1）R1、R2的阻值；电动机Sv（2）乙图中电流表示数。11、是某研究性学习小组自制的电子秤原理图，它利用电压表的示数来指示物体的质量。托盘、弹簧上端和滑动变阻器滑片固定在一起，托盘和弹簧的质量不计，OA间有可收缩的导线，当盘中没有放物体时，电压表的示数为0。已知电阻R0=5Ω，滑动变阻器最大阻值为15Ω，电源电压U=3V，电压表的量程为0～3V。现将1kg的物体放在托盘中，滑片刚好指在距R上端1/3处（不计摩擦，弹簧终在弹性限度内），请计算回答：（1）将1kg的物体放在托盘中时，电压表的示数为多少？（2）该电子秤能测量的最大质量是多少？此质量数应标在电压表多少伏的位置上？（1）当滑片位于R上端1/3处时，R总=R0+R/3=5Ω+15Ω/3=10Ω此时电路中的电流I=U/R总=3V/10Ω=0.3A电压表的示数为UR=IR=0.3A×5Ω=1.5V（2）因为弹簧的伸长（或压缩）与弹簧所受拉力（或压力）成正比，又1kg物体放在托盘中时，滑片指在1/3处，故滑片指到R最下端时，就是该电子秤所能测量的最大质量，应为3kg此时R’总=R0+R=5Ω+15Ω=20Ω电路中的电流I’=U/R’总=3V/20Ω=0.15A电压表的示数为U=I’R=0.15A×15Ω=2.25V故电子秤所能测量的最大质量数3kg应标在电压表示数的2.25V处
