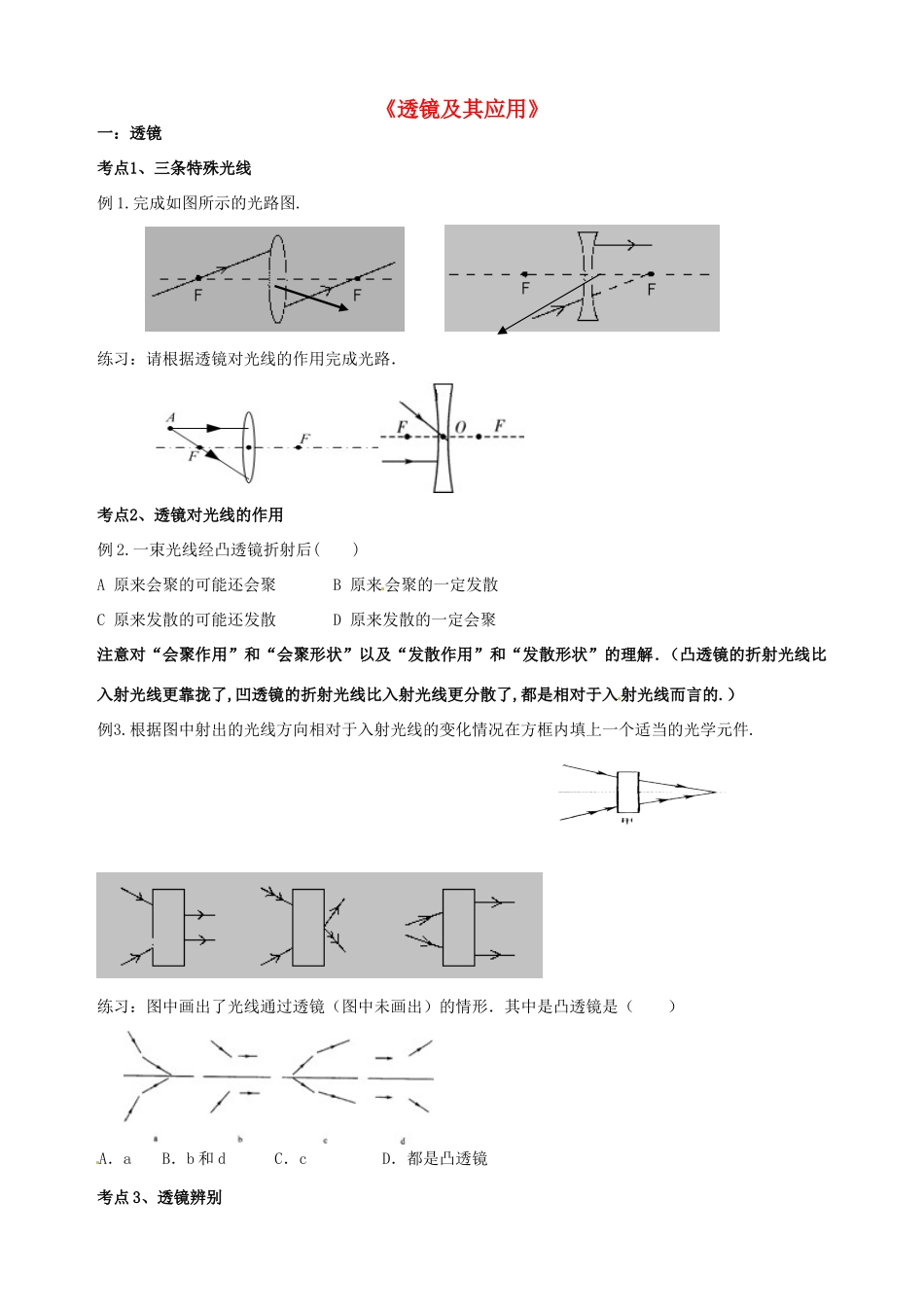

《透镜及其应用》一：透镜考点1、三条特殊光线例1.完成如图所示的光路图.练习：请根据透镜对光线的作用完成光路．考点2、透镜对光线的作用例2.一束光线经凸透镜折射后()A原来会聚的可能还会聚B原来会聚的一定发散C原来发散的可能还发散D原来发散的一定会聚注意对“会聚作用”和“会聚形状”以及“发散作用”和“发散形状”的理解.（凸透镜的折射光线比入射光线更靠拢了,凹透镜的折射光线比入射光线更分散了,都是相对于入射光线而言的.）例3.根据图中射出的光线方向相对于入射光线的变化情况在方框内填上一个适当的光学元件.练习：图中画出了光线通过透镜（图中未画出）的情形．其中是凸透镜是（）A．aB．b和dC．cD．都是凸透镜考点3、透镜辨别透镜的本质实际上是当光由光疏介质进入光密介质再由光密介质进入光疏介质时，总是折向较厚的一端例4：如图容器水中有一个空气泡，则其对水平射入其中的光线有何作用（）A．会聚作用B．发散作用C．既不会聚也不发散D．无法判断练习：如图所示，有一圆柱形玻璃体，在它的中心轴线上有一球形气泡，柱体低面是磨砂的毛面，当平行光沿柱轴方向向下照射时，在磨砂的毛面上可能会看到（）A．圆形亮斑B．圆型暗斑C．圆形暗斑且中心有一亮点D．圆形亮斑且中心有一暗点考点4：粗测凸透镜焦距的方法例5：小星同学利用太阳光测量凸透镜的焦距，方法如图所示．他注意到让凸透镜正对阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L，那么，凸透镜的实际焦距（）A．一定小于LB．一定大于LC．可能等于LD．可能小于L、也可能大于L注意：只有最小最亮的光斑才是焦点考点5：光学元件对光的作用综合考查例6：现有如下光学元件：（a）平面镜，（b）凸面镜，（c）凹面镜，（d）凸透镜，（e）凹透镜．在下列光学仪器或用具中用到了哪种器件？请把相应的字母填入空格．自制潜望镜用．太阳灶用．老花镜用．汽车观后镜用．近视镜用．耳科大夫的额镜用．例7；在下列七个方框内填入合适的透镜和面镜练习1：如图所示，有一束光通过虚线内的光学元件后，传播方向发生了改变，则这个虚线框内（）A．一定是凸透镜B．一定是凹透镜C．一定是平面镜D．可能是凸透镜，可能是凹透镜，也可能是平面镜练习2:右图中N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P为暗盒右侧平面上的一个圆孔，M是一个与暗盒右侧平面平行的相间一定距离的光斑．若从外径与圆孔P相同的厚平板玻璃、凸透镜、凹透镜这三个光学器件中取一个嵌入圆孔P中，发现在光屏M上呈现一个比圆孔P大的圆形光斑，则嵌人圆孔P的那个光学器（）A．只能是凹透镜B．只可能是凹透镜或厚平板玻璃C．只可能是凹透镜或凸透镜D．凹透镜、凸透镜、厚平板玻璃都有可能二、凸透镜的成像规律考点1、凸透镜成像规律的实验探究例1.学生用凸透镜做实验请你根据所学知识完成下列填空。(1)如图1所示，将凸透镜正对着太阳光，把光屏置于另一侧，改变光屏与凸透镜间的距离，直到光屏上出现一个的光斑，测得凸透镜的焦距是cm。（2）探究凸透镜成像的实验中，蜡烛、透镜、光屏的中心应在______________，这样做的目的是：____________________________。（3）实验装置示意图如图15所示，在实验过程中保持凸透镜的位置不变，改变蜡烛位置，使其位于20cm刻度线处，再移动光屏，使烛焰在光屏上成清晰的倒立、________的实像。（选填：“放大”、“等大”或“缩小”）改变蜡烛位置，使其位于35cm刻度线处，再移动光屏，使烛焰在光屏上成清晰的________的实像。（选填：“倒立”或“正立”）此规律的应用是（举一例）．再次改变蜡烛位置，使其位于42cm刻度线处，小刚从透镜的右侧通过透镜可以看到一个正立、________的烛焰的像。（选填：“放大”、“等大”或“缩小”）（4）通过实验,他发现蜡烛离凸透镜越远,光屏上得到的像越_____(填“大”或“小”),再把蜡烛向凸透镜靠近时,要想在光屏上得到清晰的像,光屏应_____(填“远离”或“靠近”)凸透镜,此时在光屏上看到的像是_____的(填“倒立”或“正立”),该像比原来的像______(填“大”或“小”)一些.当蜡烛继续向凸透镜靠近的过程中...
