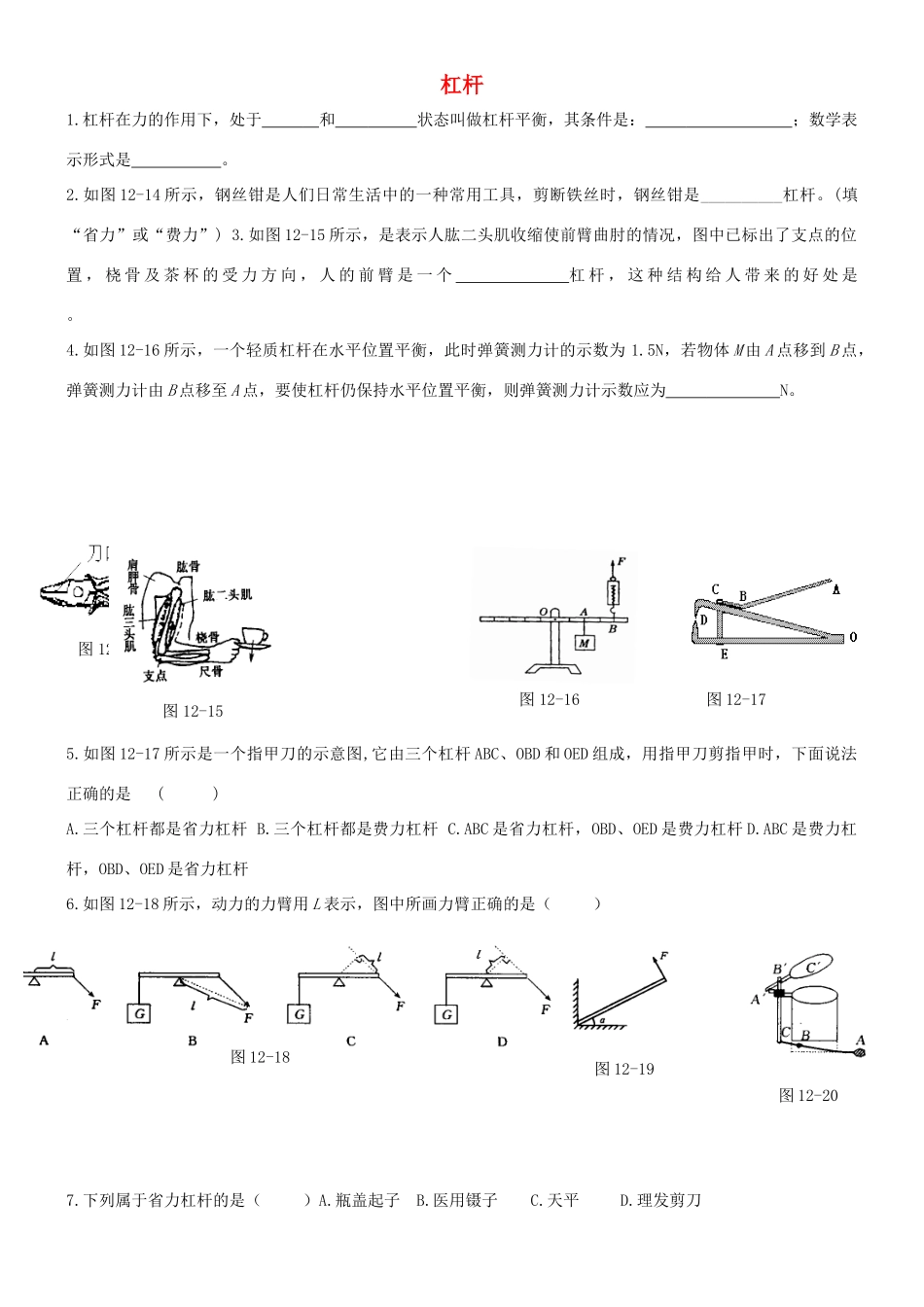

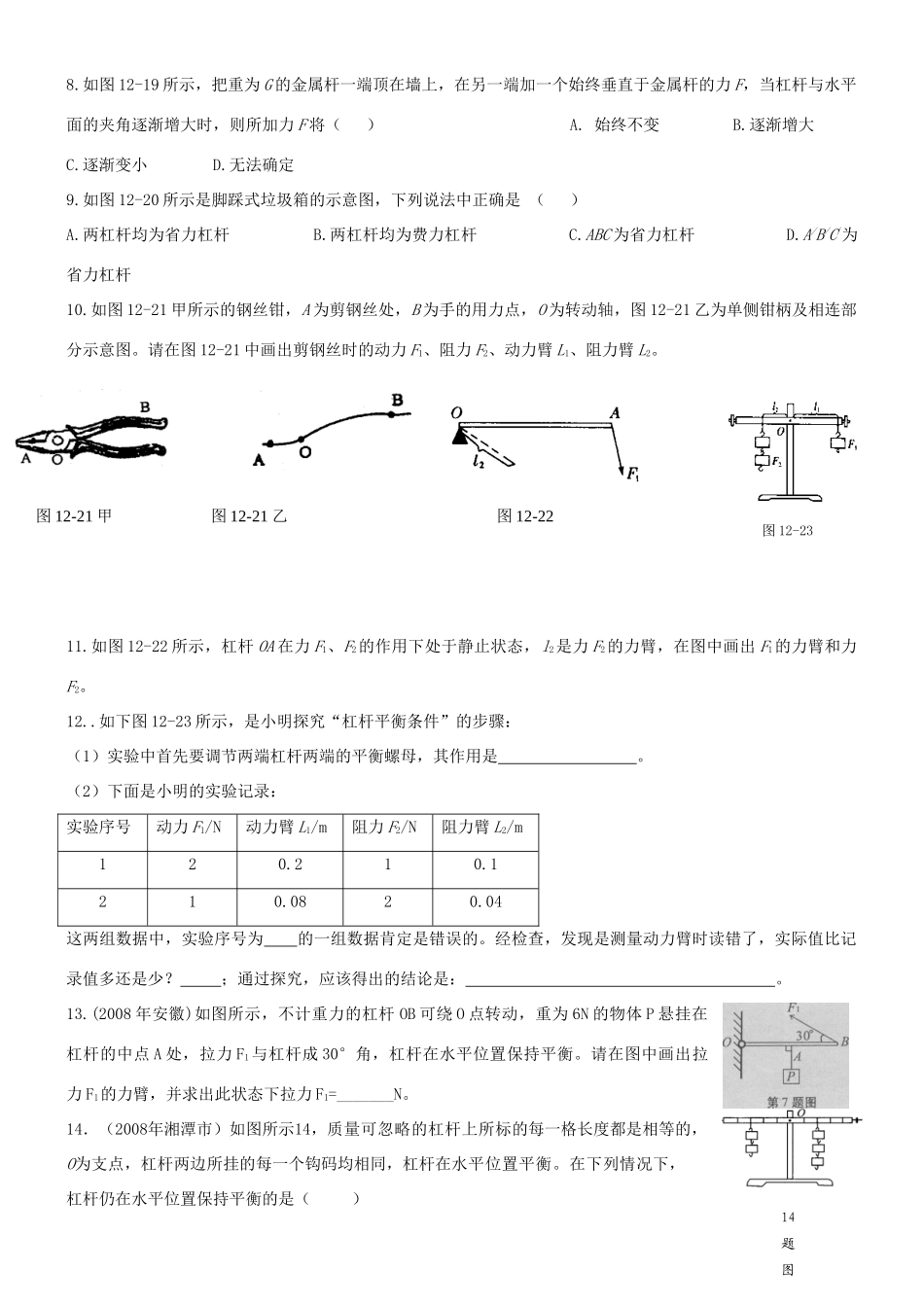

图12-19图12-18杠杆1.杠杆在力的作用下，处于和状态叫做杠杆平衡，其条件是：；数学表示形式是。2.如图12-14所示，钢丝钳是人们日常生活中的一种常用工具，剪断铁丝时，钢丝钳是__________杠杆。(填“省力”或“费力”)3.如图12-15所示，是表示人肱二头肌收缩使前臂曲肘的情况，图中已标出了支点的位置，桡骨及茶杯的受力方向，人的前臂是一个杠杆，这种结构给人带来的好处是。4.如图12-16所示，一个轻质杠杆在水平位置平衡，此时弹簧测力计的示数为1.5N，若物体M由A点移到B点，弹簧测力计由B点移至A点，要使杠杆仍保持水平位置平衡，则弹簧测力计示数应为N。5.如图12-17所示是一个指甲刀的示意图,它由三个杠杆ABC、OBD和OED组成，用指甲刀剪指甲时，下面说法正确的是()A.三个杠杆都是省力杠杆B.三个杠杆都是费力杠杆C.ABC是省力杠杆，OBD、OED是费力杠杆D.ABC是费力杠杆，OBD、OED是省力杠杆6.如图12-18所示，动力的力臂用L表示，图中所画力臂正确的是（）7.下列属于省力杠杆的是（）A.瓶盖起子B.医用镊子C.天平D.理发剪刀图12-14图12-15图12-16图12-17图12-208.如图12-19所示，把重为G的金属杆一端顶在墙上，在另一端加一个始终垂直于金属杆的力F，当杠杆与水平面的夹角逐渐增大时，则所加力F将（）A.始终不变B.逐渐增大C.逐渐变小D.无法确定9.如图12-20所示是脚踩式垃圾箱的示意图，下列说法中正确是（）A.两杠杆均为省力杠杆B.两杠杆均为费力杠杆C.ABC为省力杠杆D.A/B/C/为省力杠杆10.如图12-21甲所示的钢丝钳，A为剪钢丝处，B为手的用力点，O为转动轴，图12-21乙为单侧钳柄及相连部分示意图。请在图12-21中画出剪钢丝时的动力F1、阻力F2、动力臂L1、阻力臂L2。11.如图12-22所示，杠杆OA在力F1、F2的作用下处于静止状态，l2是力F2的力臂，在图中画出F1的力臂和力F2。12..如下图12-23所示，是小明探究“杠杆平衡条件”的步骤：（1）实验中首先要调节两端杠杆两端的平衡螺母，其作用是。（2）下面是小明的实验记录：实验序号动力F1/N动力臂L1/m阻力F2/N阻力臂L2/m120.210.1210.0820.04这两组数据中，实验序号为的一组数据肯定是错误的。经检查，发现是测量动力臂时读错了，实际值比记录值多还是少？；通过探究，应该得出的结论是：。13.(2008年安徽)如图所示，不计重力的杠杆OB可绕O点转动，重为6N的物体P悬挂在杠杆的中点A处，拉力F1与杠杆成30°角，杠杆在水平位置保持平衡。请在图中画出拉力F1的力臂，并求出此状态下拉力F1=_______N。14．（2008年湘潭市）如图所示14，质量可忽略的杠杆上所标的每一格长度都是相等的，O为支点，杠杆两边所挂的每一个钩码均相同，杠杆在水平位置平衡。在下列情况下，杠杆仍在水平位置保持平衡的是（）图12-21甲图12-21乙图12-22图12-2314题图A．两边都减少一个钩码B．两边的钩码下各加挂一个相同的钩码C．左边钩码向右移一格，右边钩码同时向左移一格D．右边钩码下加挂一个相同的钩码，左边钩码同时向左移一格15．(2008年广州市)如图6所示，绳子OO′悬吊着质量忽略不计的杆，在杆的a点挂上重物G，在O右侧某点b处挂上钩码．重物G的质量及a到O的距离不变，要使杆保持水平，b点挂的钩码个数（各个钩码质量相同）和b到O的距离的关系是图7中哪一幅图（）
