钢结构设计图中的焊接符号标注大全(图)VIP免费

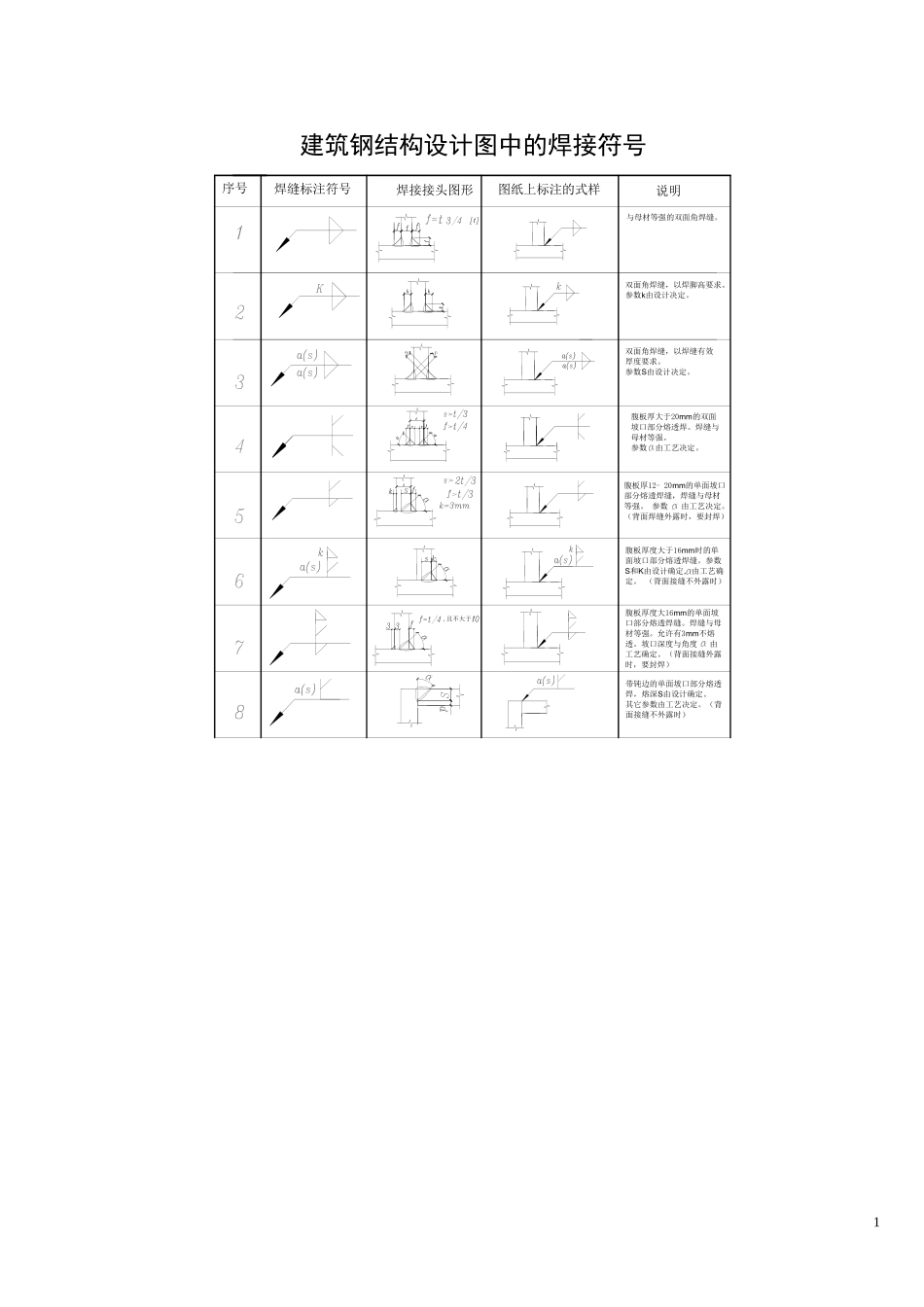

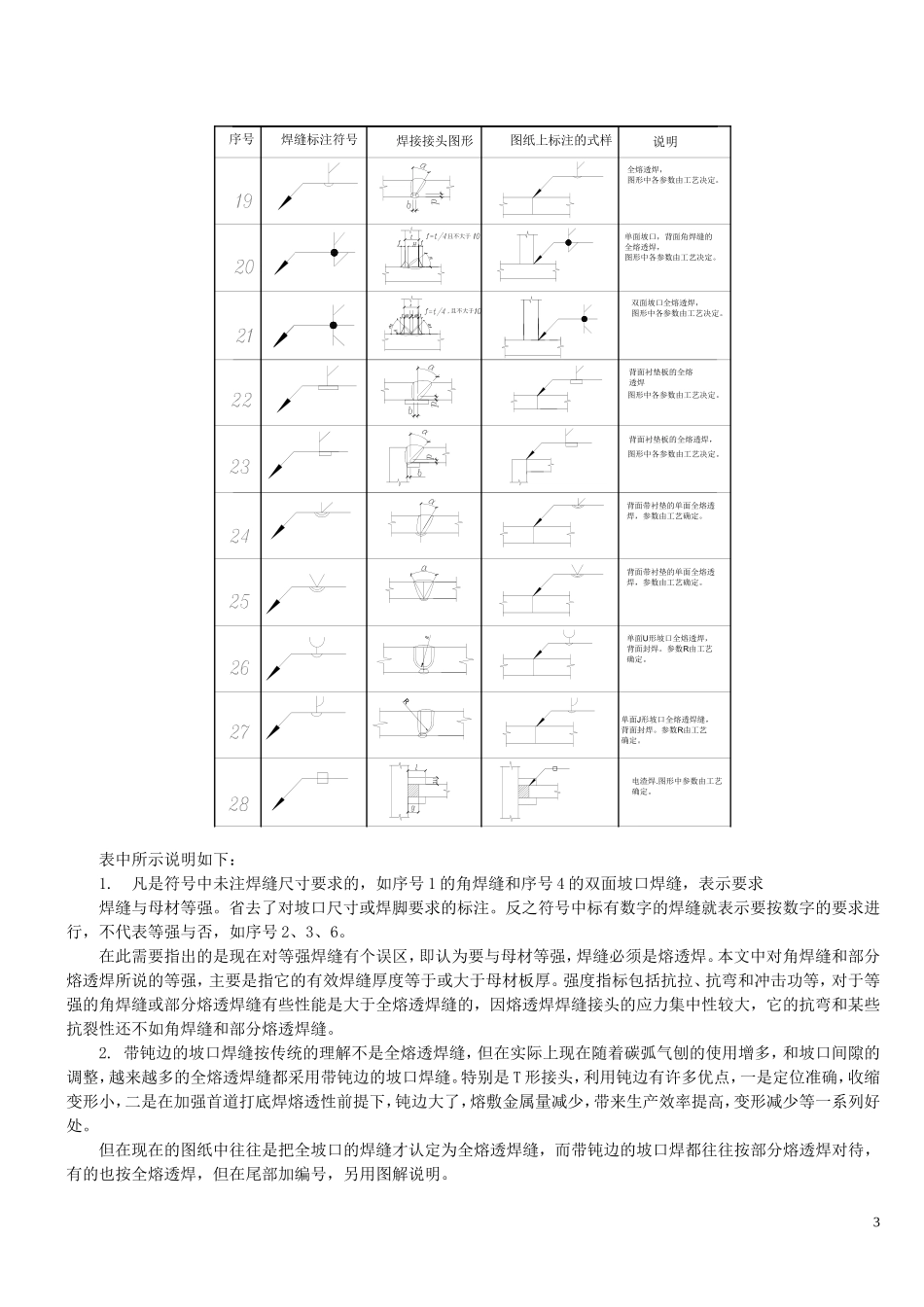

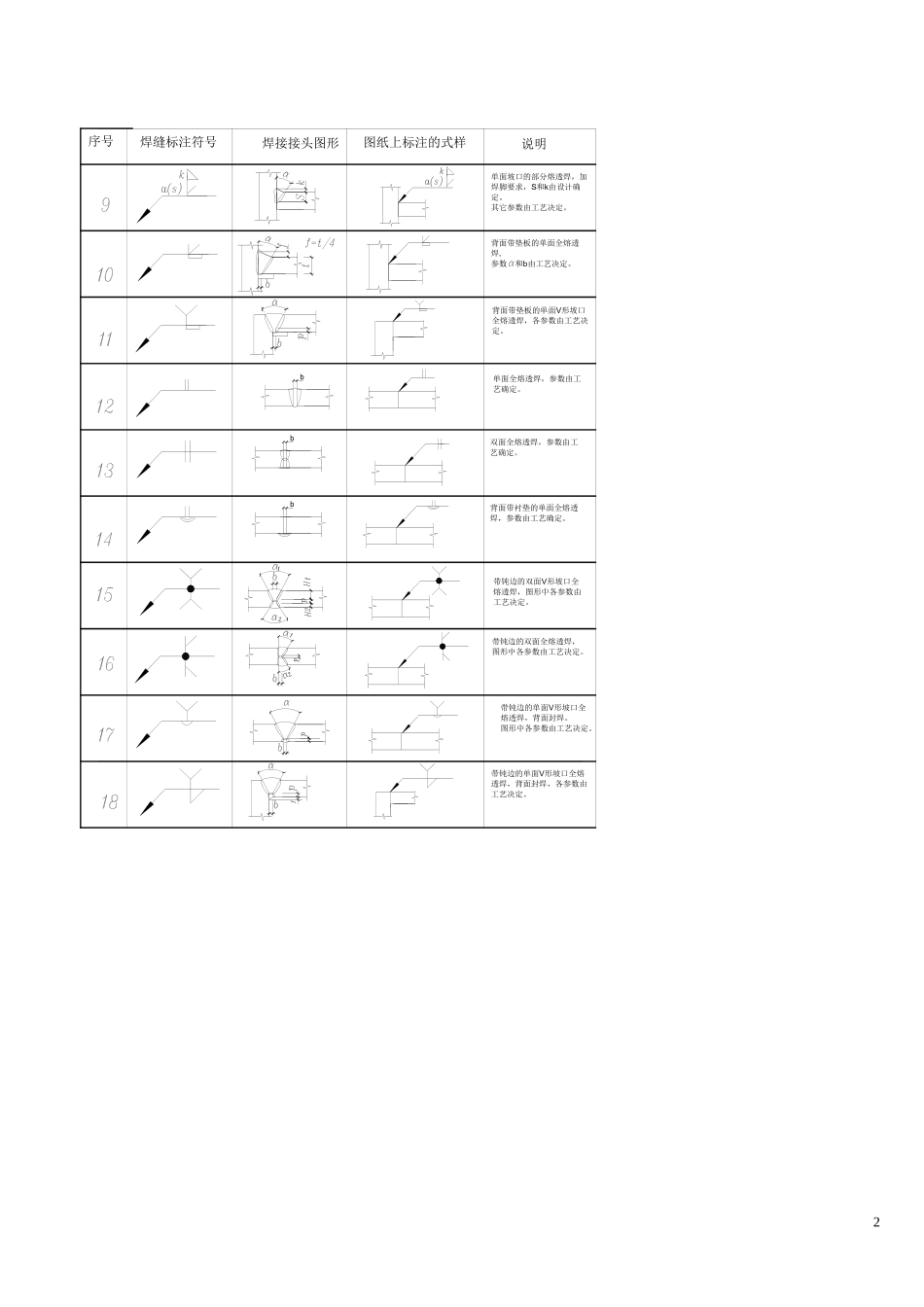

建筑钢结构设计图中的焊接符号序号焊缝标注符号焊接接头图形图纸上标注的式样说明双面角焊缝，以焊脚高要求。参数k由设计决定。双面角焊缝，以焊缝有效厚度要求。参数S由设计决定。腹板厚度大于16mm时的单面坡口部分熔透焊缝。参数S和K由设计确定,由工艺确定。（背面接缝不外露时）带钝边的单面坡口部分熔透焊，熔深S由设计确定。其它参数由工艺决定。（背面接缝不外露时）腹板厚大于20mm的双面坡口部分熔透焊。焊缝与母材等强。参数由工艺决定。腹板厚12-20mm的单面坡口部分熔透焊缝，焊缝与母材等强。参数由工艺决定。（背面焊缝外露时，要封焊）与母材等强的双面角焊缝。腹板厚度大16mm的单面坡口部分熔透焊缝。焊缝与母材等强。允许有3mm不熔透。坡口深度与角度由工艺确定。（背面接缝外露时，要封焊）,且不大于1单面坡口的部分熔透焊，加焊脚要求，S和k由设计确定。其它参数由工艺决定。背面带垫板的单面V形坡口全熔透焊，各参数由工艺决定。单面全熔透焊，参数由工艺确定。背面带衬垫的单面全熔透焊，参数由工艺确定。bb双面全熔透焊，参数由工艺确定。b背面带垫板的单面全熔透焊,参数和b由工艺决定。序号焊缝标注符号焊接接头图形图纸上标注的式样说明带钝边的双面V形坡口全熔透焊，图形中各参数由工艺决定。带钝边的双面全熔透焊，图形中各参数由工艺决定。带钝边的单面V形坡口全熔透焊，背面封焊，各参数由工艺决定。带钝边的单面V形坡口全熔透焊，背面封焊。图形中各参数由工艺决定。2,且不大于背面衬垫板的全熔透焊背面带衬垫的单面全熔透焊，参数由工艺确定。图形中各参数由工艺决定。双面坡口全熔透焊，图形中各参数由工艺决定。背面衬垫板的全熔透焊，图形中各参数由工艺决定。背面带衬垫的单面全熔透焊，参数由工艺确定。单面U形坡口全熔透焊，背面封焊。参数R由工艺确定。单面J形坡口全熔透焊缝，背面封焊。参数R由工艺确定。R电渣焊.图形中参数由工艺确定。全熔透焊，图形中各参数由工艺决定。序号焊缝标注符号焊接接头图形图纸上标注的式样说明且不大于单面坡口，背面角焊缝的全熔透焊，图形中各参数由工艺决定。表中所示说明如下：1.凡是符号中未注焊缝尺寸要求的，如序号1的角焊缝和序号4的双面坡口焊缝，表示要求焊缝与母材等强。省去了对坡口尺寸或焊脚要求的标注。反之符号中标有数字的焊缝就表示要按数字的要求进行，不代表等强与否，如序号2、3、6。在此需要指出的是现在对等强焊缝有个误区，即认为要与母材等强，焊缝必须是熔透焊。本文中对角焊缝和部分熔透焊所说的等强，主要是指它的有效焊缝厚度等于或大于母材板厚。强度指标包括抗拉、抗弯和冲击功等，对于等强的角焊缝或部分熔透焊缝有些性能是大于全熔透焊缝的，因熔透焊焊缝接头的应力集中性较大，它的抗弯和某些抗裂性还不如角焊缝和部分熔透焊缝。2.带钝边的坡口焊缝按传统的理解不是全熔透焊缝，但在实际上现在随着碳弧气刨的使用增多，和坡口间隙的调整，越来越多的全熔透焊缝都采用带钝边的坡口焊缝。特别是T形接头，利用钝边有许多优点，一是定位准确，收缩变形小，二是在加强首道打底焊熔透性前提下，钝边大了，熔敷金属量减少，带来生产效率提高，变形减少等一系列好处。但在现在的图纸中往往是把全坡口的焊缝才认定为全熔透焊缝，而带钝边的坡口焊都往往按部分熔透焊对待，有的也按全熔透焊，但在尾部加编号，另用图解说明。3由于在现有的国标中没有对符号的熔透与否有具体说明，只在GB/T50105-2001《建筑结构制图标准》中对熔透角焊缝有一个标注符号。但笔者认为该符号并不值得推广，因为把一个实心圆放在引出线的折转处，至少它直接影响了周围焊与相同焊标记的表示。所以随着图纸中熔透焊要求的增多，有必要对一些符号中加上熔透焊的表记。为了方便符号的使用，使它更直接，省事，好记，认为符号尾部的编号标注宜尽可能的不用或少用，符号要简易好懂。所以对不易区别的全熔透焊缝在符号的横的基准线上，在上下坡口的中间部位以涂黑的圆圈为标记。见表中序号15、16、20、21。3.对背面带衬垫的全熔透焊缝，由于国标中未有该方式的符号表示，所以编制了序号14、24、25的图形表示。4.序号...
