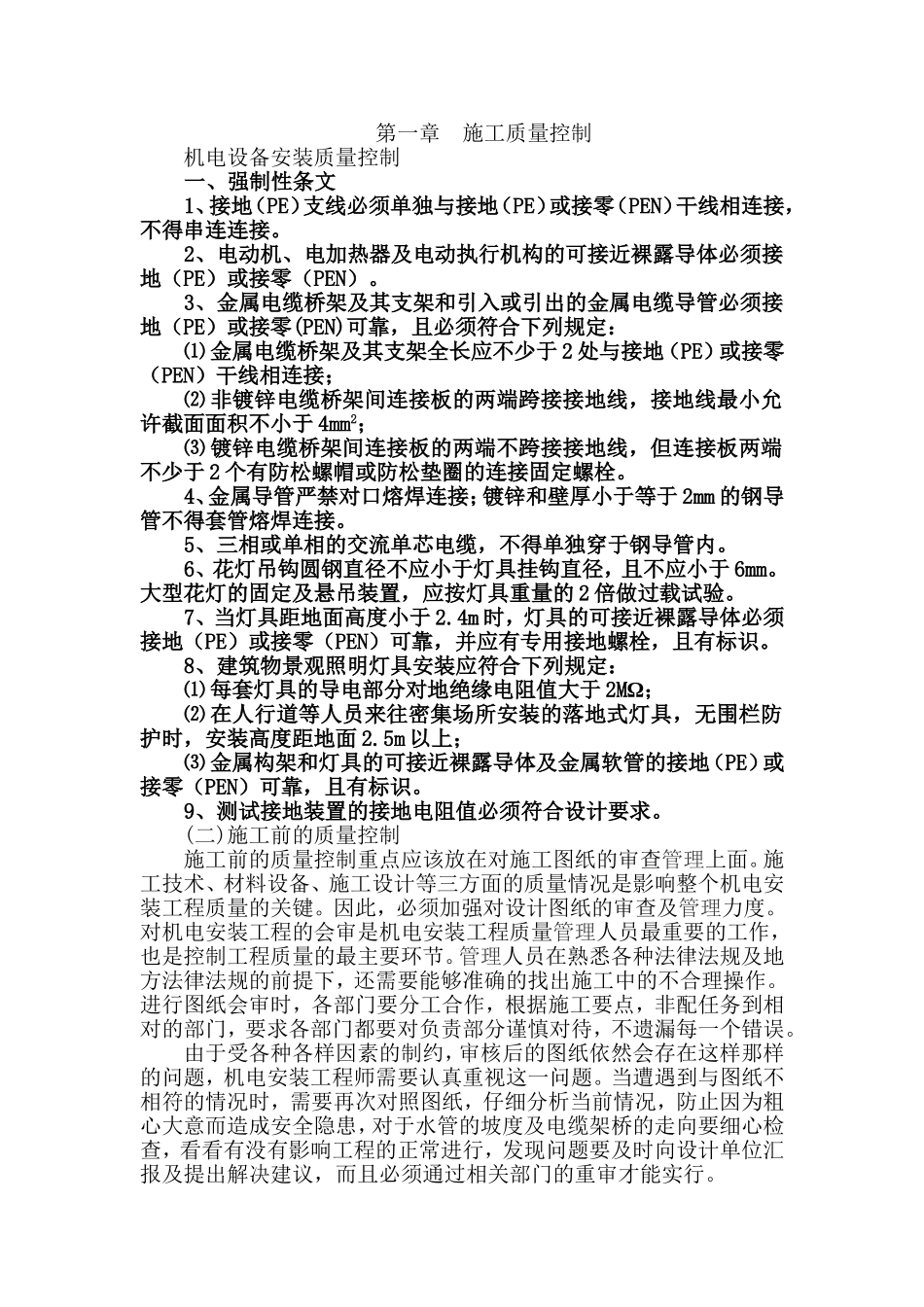

第一章施工质量控制机电设备安装质量控制一、强制性条文1、接地（PE）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串连连接。2、电动机、电加热器及电动执行机构的可接近裸露导体必须接地（PE）或接零（PEN）。3、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零(PEN)可靠，且必须符合下列规定：⑴金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；⑵非镀锌电缆桥架间连接板的两端跨接接地线，接地线最小允许截面面积不小于4mm2；⑶镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。4、金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。5、三相或单相的交流单芯电缆，不得单独穿于钢导管内。6、花灯吊钩圆钢直径不应小于灯具挂钩直径，且不应小于6mm。大型花灯的固定及悬吊装置，应按灯具重量的2倍做过载试验。7、当灯具距地面高度小于2.4m时，灯具的可接近裸露导体必须接地（PE）或接零（PEN）可靠，并应有专用接地螺栓，且有标识。8、建筑物景观照明灯具安装应符合下列规定：⑴每套灯具的导电部分对地绝缘电阻值大于2MΩ；⑵在人行道等人员来往密集场所安装的落地式灯具，无围栏防护时，安装高度距地面2.5m以上；⑶金属构架和灯具的可接近裸露导体及金属软管的接地（PE）或接零（PEN）可靠，且有标识。9、测试接地装置的接地电阻值必须符合设计要求。(二)施工前的质量控制施工前的质量控制重点应该放在对施工图纸的审查管理上面。施工技术、材料设备、施工设计等三方面的质量情况是影响整个机电安装工程质量的关键。因此，必须加强对设计图纸的审查及管理力度。对机电安装工程的会审是机电安装工程质量管理人员最重要的工作，也是控制工程质量的最主要环节。管理人员在熟悉各种法律法规及地方法律法规的前提下，还需要能够准确的找出施工中的不合理操作。进行图纸会审时，各部门要分工合作，根据施工要点，非配任务到相对的部门，要求各部门都要对负责部分谨慎对待，不遗漏每一个错误。由于受各种各样因素的制约，审核后的图纸依然会存在这样那样的问题，机电安装工程师需要认真重视这一问题。当遭遇到与图纸不相符的情况时，需要再次对照图纸，仔细分析当前情况，防止因为粗心大意而造成安全隐患，对于水管的坡度及电缆架桥的走向要细心检查，看看有没有影响工程的正常进行，发现问题要及时向设计单位汇报及提出解决建议，而且必须通过相关部门的重审才能实行。高素质高水平的施工人员是工程质量的保证，因此，在进行正式施工前必须对相关人员进行严格的审核和评估，并适当安排技工和普工的数量。要求技工持证上岗，鉴于现在假证泛滥，还需要进行实际的技术操作测试。在施工前需要进行工程总体的技术交底。由于工人流动性强，因此，要进行分阶段的技术交底。对于各项施工工序及施工顺序进行明确要求，对于该工程需要的一切资料文件及规范标准都要心中有数。仔细检查及确认工程中的全部材料，确保下一项工序能顺利开展。根据实际工程需求，编制适当的施工组织设计，并在实际施工中进行及时的补充和修改。(三)施工过程的质量控制1.配电装置作为电器工程的核心，配电装置一旦发生意外，所有施工机械都没办法继续工作，不能正常供电，会让整个工程陷入不安。所以，在进行配电装置的整个安装过程如设备采办、安装调试等都需要严格按照图纸施工。一般情况下，选择具有一定规模并具备电业部认可的产品使用许可证的配电设备，都很少发生技术性故障。2.电缆作为传输电力的主体，电缆质量若不达标，就很容引发火灾等灾害事故。电缆大部分是沿桥架、竖井等进行铺设。电缆种类型号繁多，质量参差不齐，如果不进行细分及严格审核，就很容易造成施工混乱，导致电缆工作时热量过高，或互相干扰信号。机电安装作为一种深具技术性及工艺性的工作，要对其质量进行有效控制，需要清楚各施工阶段的设备安装技术及工艺要求。现场施工人员要谨慎施工，一旦发现与规范要求不相符的情况，需要将其详细记录，作为施工最后阶段的整体调适的参考数据。(四)施工结束...
